千升容积不锈钢立式啤酒发酵罐体结构

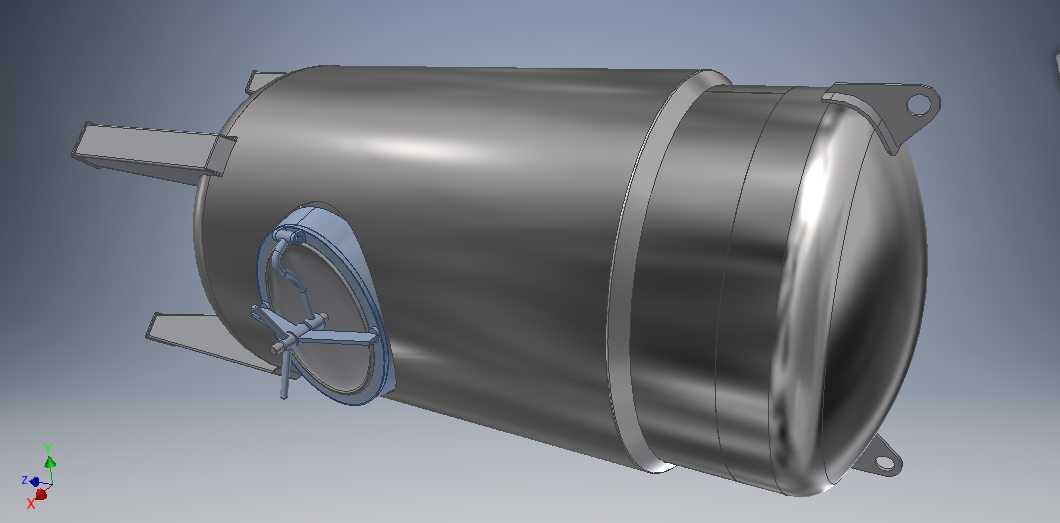

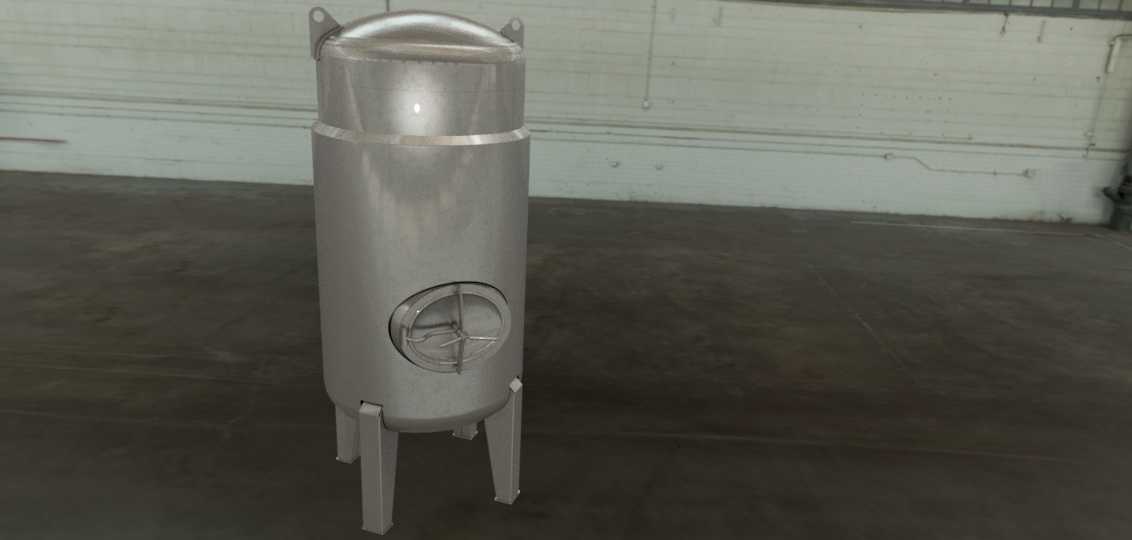

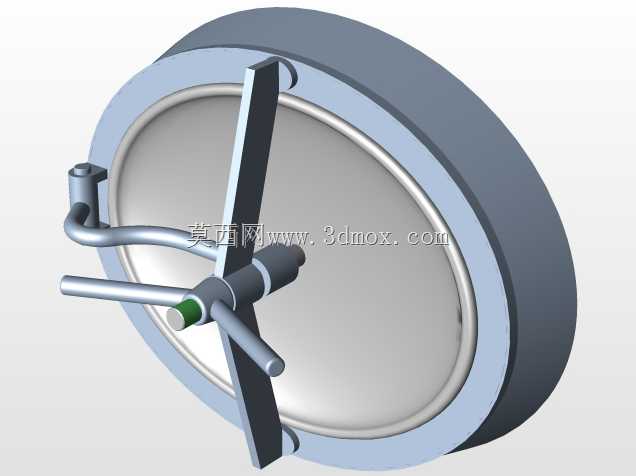

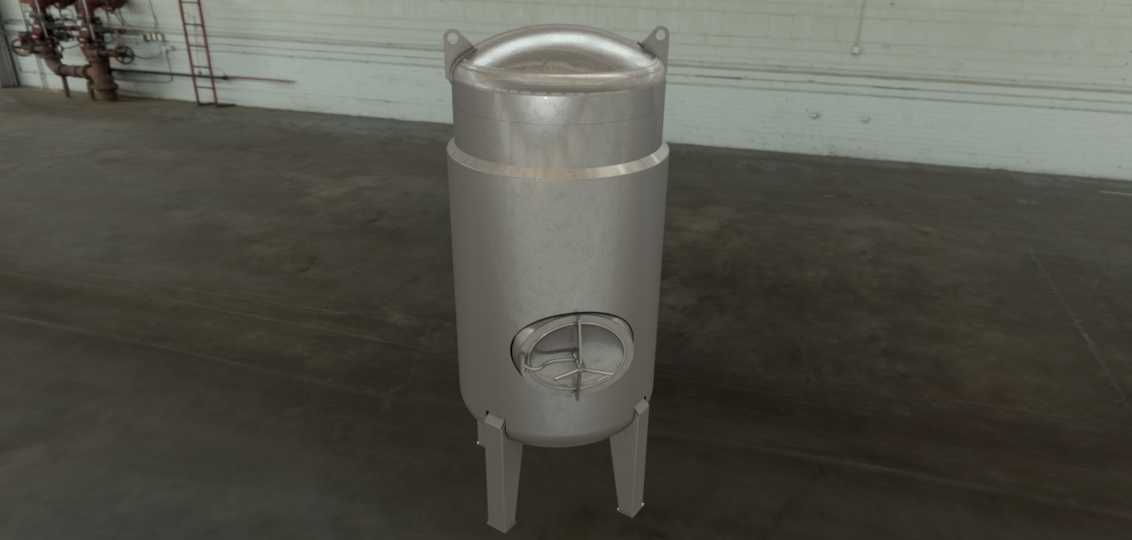

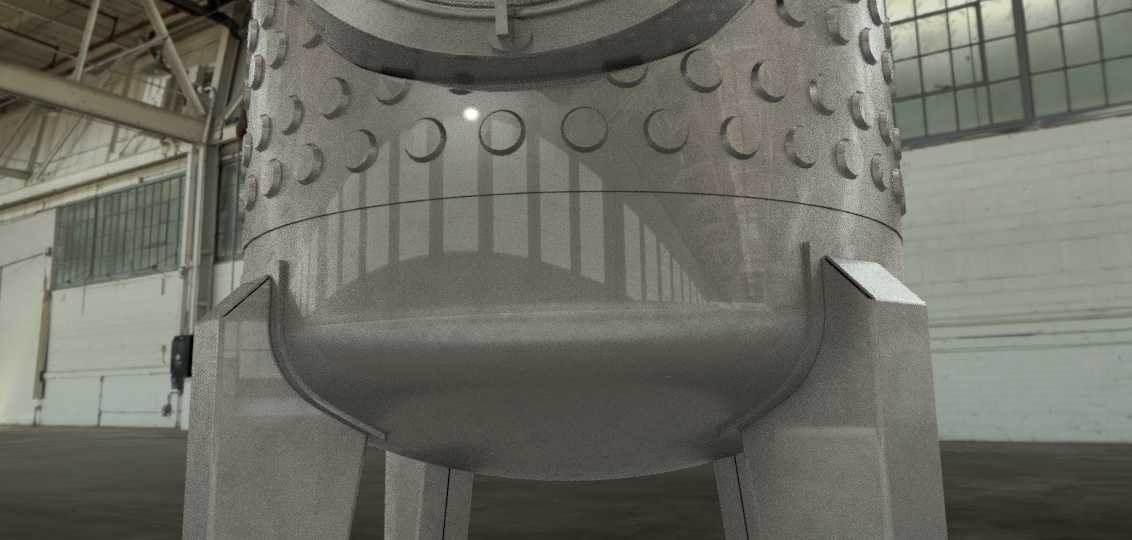

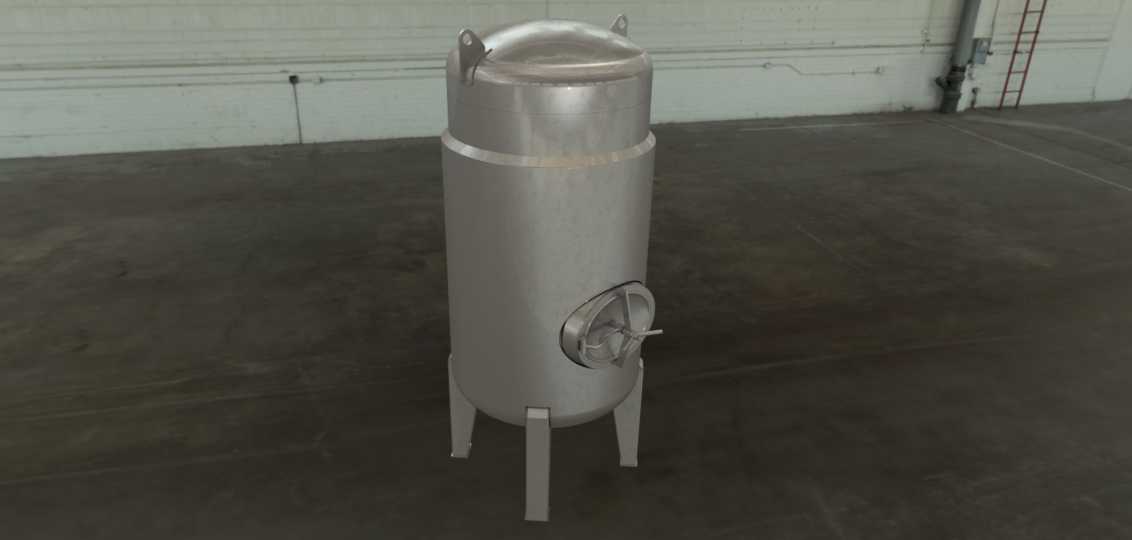

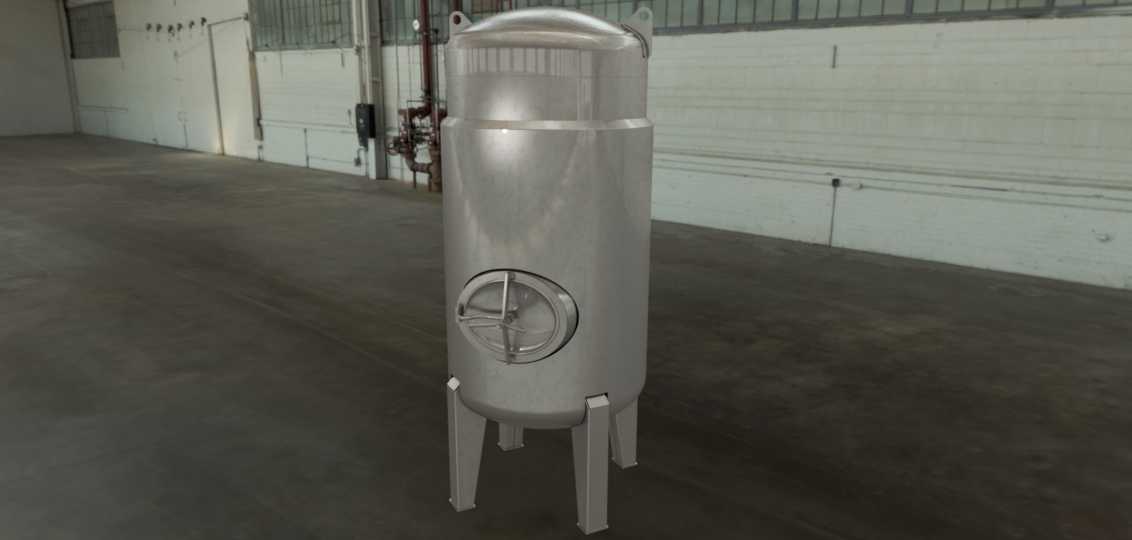

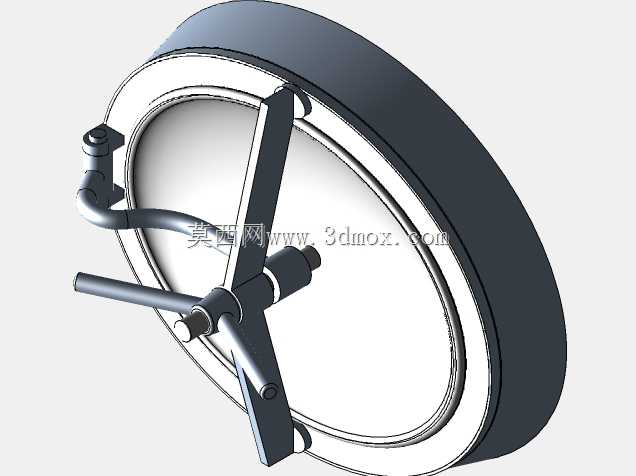

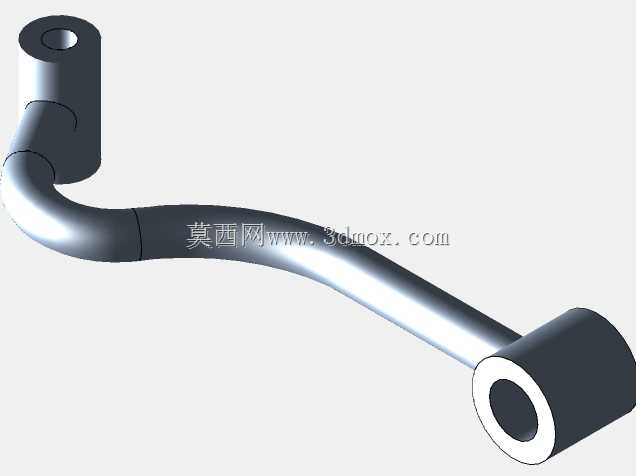

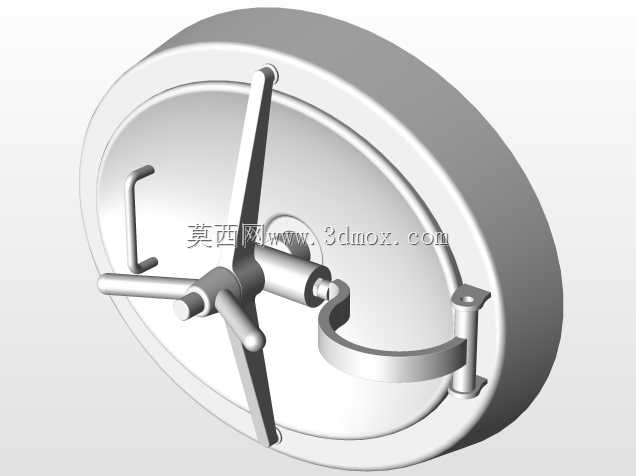

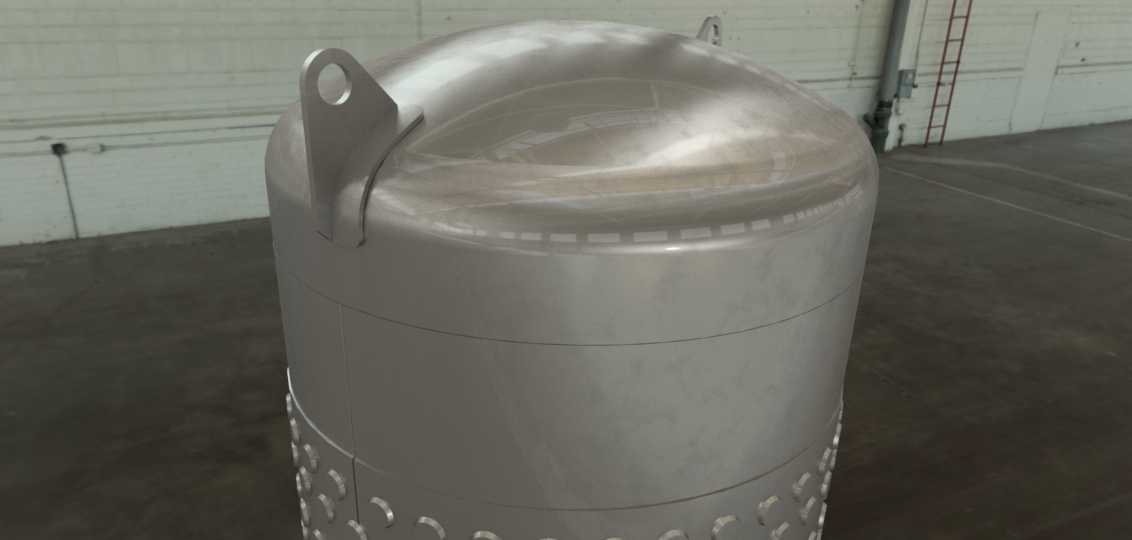

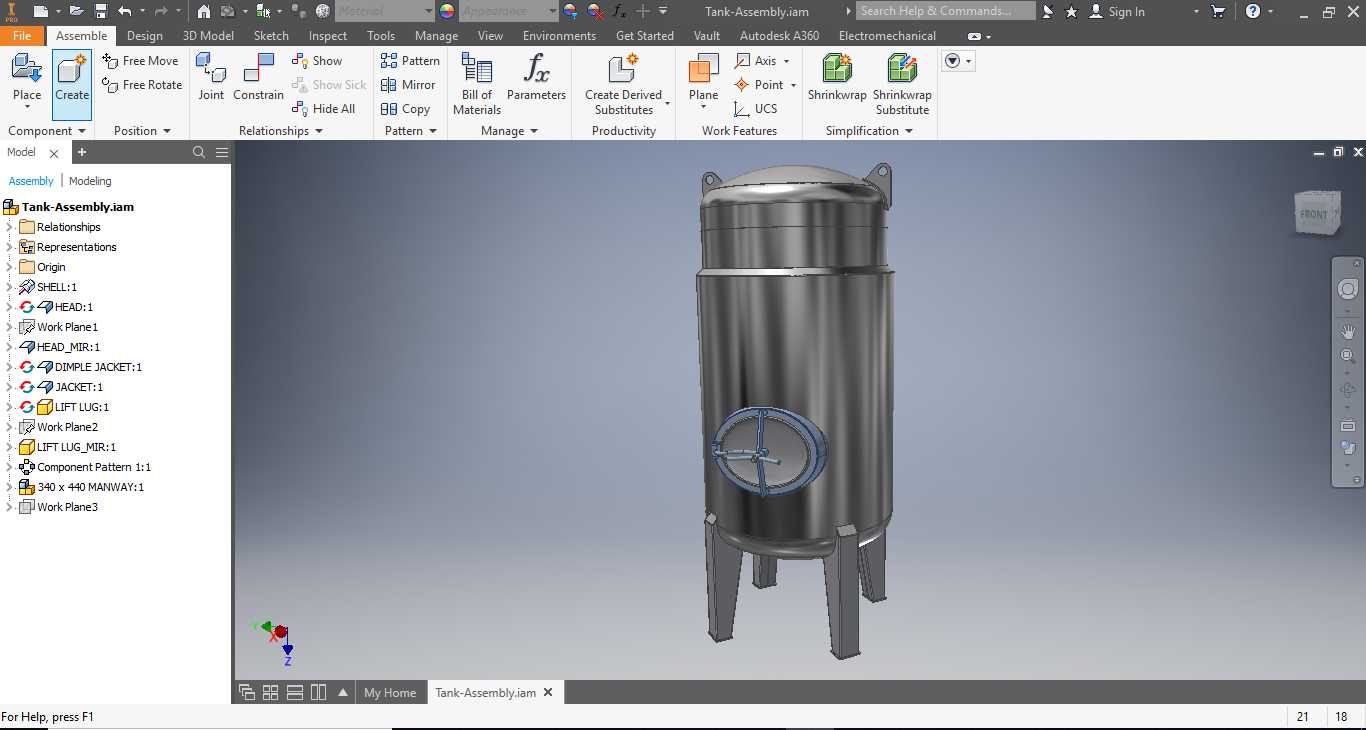

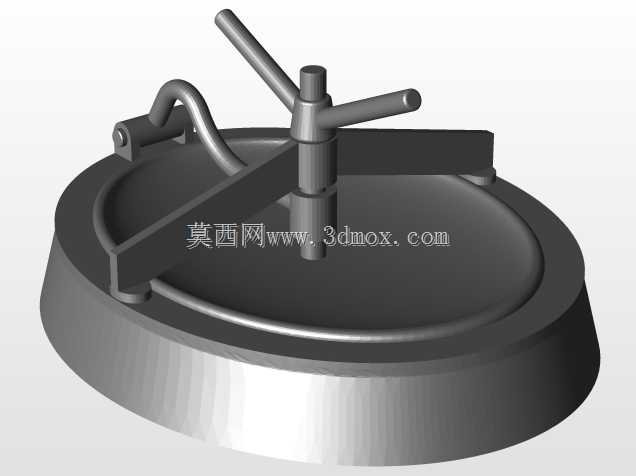

在精酿啤酒生产、小型酒庄酿造场景中，这类千升级立式发酵罐是核心酿造承载设备，主要承担麦汁接种后酵母发酵、酒体熟成的核心工序，罐体采用奥氏体不锈钢材质打造，内壁做镜面抛光处理，避免物料残留滋生杂菌，外壁可根据工艺需求加装冷却夹套，通过冷媒循环精准控制罐内发酵温度，适配不同酒款的发酵温控曲线要求。从结构设计来看，罐体采用立式支腿支撑结构，支腿做等角度均分布置，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证罐体垂直度偏差不超过千分之一，避免内部物料静置分层不均。罐体顶部采用标准椭圆封头结构，封头处预留排气口、接种口、压力表接口等工艺接口，接口均采用标准快装卡盘连接形式，方便现场管路对接与后期拆卸清洗。罐体中下部设置人孔结构，人孔采用快开式压合结构，密封件采用食品级硅胶材质，既可以满足检修、内部清洗时人员进出的需求，日常生产时也能保证罐体完全密封，维持发酵所需的正压环境。设计时充分考虑了发酵过程的压力变化，罐体壁厚按照常压容器标准核算，可承受发酵过程中产生的0.2MPa以内的罐压，罐身环缝采用自动氩弧焊焊接，焊缝做钝化处理，避免焊缝处出现腐蚀隐患。支腿高度设计预留了罐底出料口的操作空间，罐底采用锥底过渡结构，方便发酵完成后酒体与酵母泥的顺畅排出，减少罐内物料残留。这类罐体的外形尺寸适配小型酿造车间的空间布局，直径与高度比例经过优化，既保证了足够的有效容积，也不会因为过高导致车间层高不足，安装时周边需预留至少八十厘米的操作空间，方便管路连接、阀门操作与日常巡检维护。在三维建模过程中，这类罐体需要重点还原各接口的位置尺寸、支腿的安装角度、人孔的开合结构，确保模型导入装配环境后，可以直接对接上下游的管路、泵阀等配套设备模型，减少后期选型装配时的尺寸核对工作量。
