1米见方三角形孔格栅板结构设计

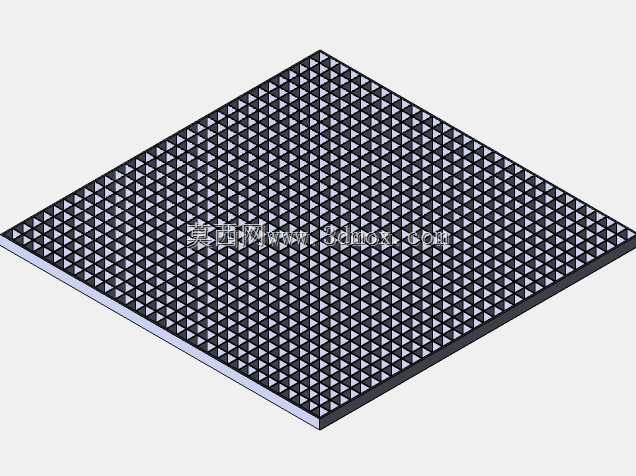

这款1000mm×1000mm规格的三角形开孔格栅，是工业场景中常用的铺地承重构件，日常在钢结构厂房的操作走道、设备检修平台、栈桥步道、地下管沟盖板、洗车房地格栅、厂区排水篦子等场景都能见到这类构件的应用。不同于常见的矩形孔钢格板，这款采用正三角形网格排布的开孔设计，在同等板厚、同等开孔率的前提下，三角形的稳定受力结构能让板面的抗扭、抗局部冲击性能更优，人员行走时的着力点分布更均匀，不会出现长条形孔容易卡鞋跟、卡小工具滚轮的问题，同时三角形开孔的通透率更高，通风、散水、漏屑的表现更好，在有切削液滴落的机加工车间、有大量粉尘散落的物料输送平台使用时，不容易在板面积攒杂物，日常清扫维护的工作量更低。设计这款格栅的时候，首先要确定的是安装边界条件，1m×1m的单块尺寸是行业内通用的模数，不管是和钢结构次梁的间距匹配，还是和现有成品沟盖板的安装框适配，都不需要额外裁切，单块重量控制在单人可搬运的范围内，现场安装时不需要动用起重设备，两个工人配合就能完成铺设，后期如果局部出现损坏，也可以单块拆卸更换，不需要大面积破除铺装层。板面的边框采用包边设计，边缘做了钝化处理，不会出现锐边割伤施工人员的问题，底部的承力筋条沿两个对角线方向排布，刚好和三角形网格的受力传力路径对齐，荷载施加在板面时，能快速将力分散到四周的支撑梁上，不会出现局部应力集中导致的板面变形。在建模过程中，需要严格控制开孔的均匀度，每个三角形孔的尺寸公差控制在合理范围内，避免出现孔位偏移导致的筋条宽度不一致，影响整体承重能力；同时要预留安装固定的螺栓孔位，孔位距离板边的尺寸符合常规安装的紧固件操作空间要求，不管是采用螺栓固定还是焊接固定，都有足够的操作位置。这类格栅在实际选型时，需要根据使用场景的活荷载要求调整板厚和筋条高度，比如走人为主的检修走道可以选用较薄的规格，如果需要过液压推车、承载设备备件堆放，就要加厚承力筋的尺寸，这款基准规格的设计可以作为参数化建模的基础模板，调整尺寸参数就能快速衍生出不同规格、不同荷载等级的格栅模型，大幅提升同类型构件的建模效率。
