免焊式D-sub15针接线端子转接组件

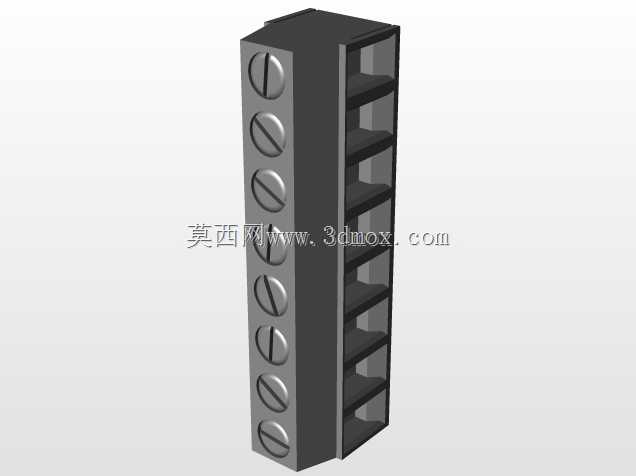

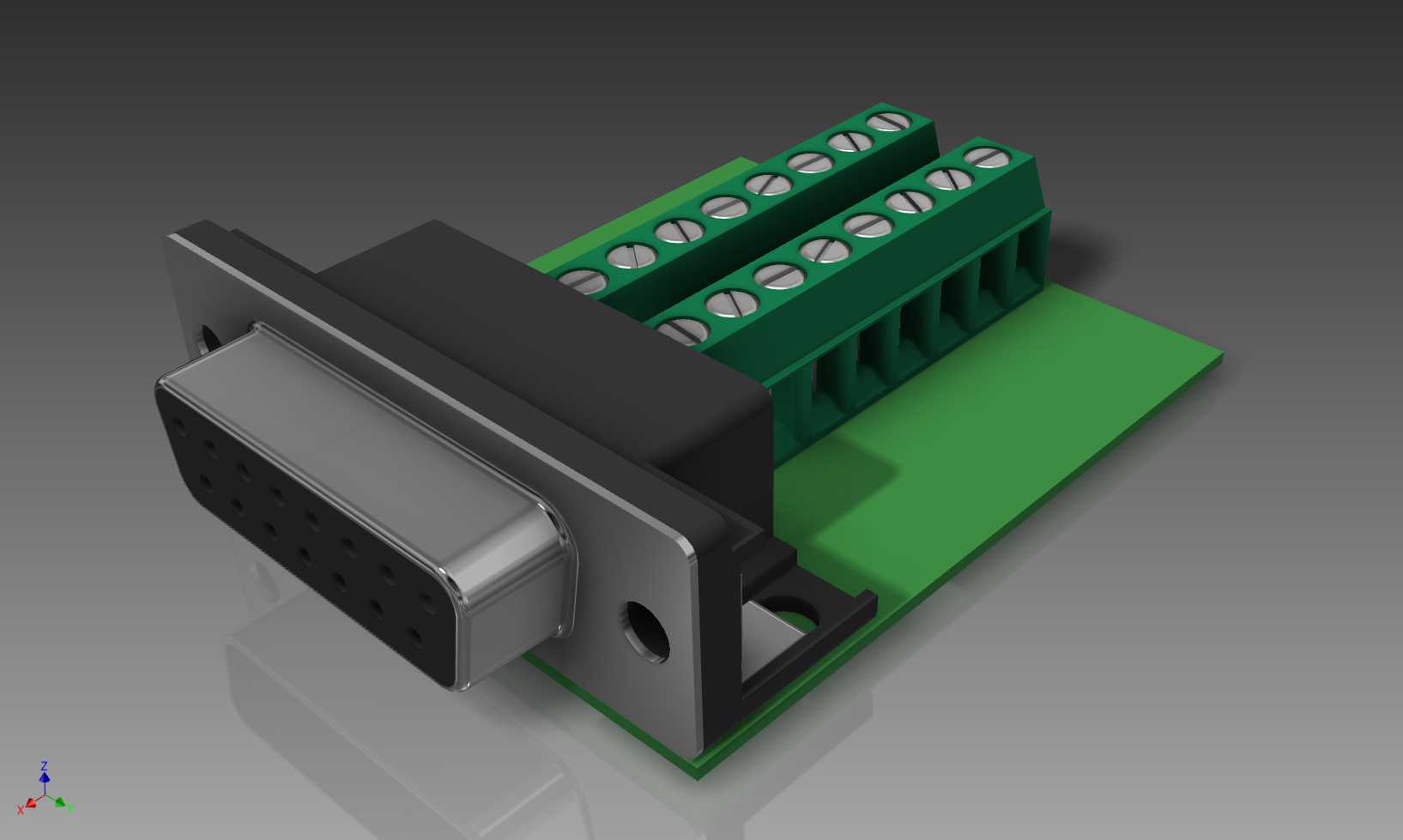

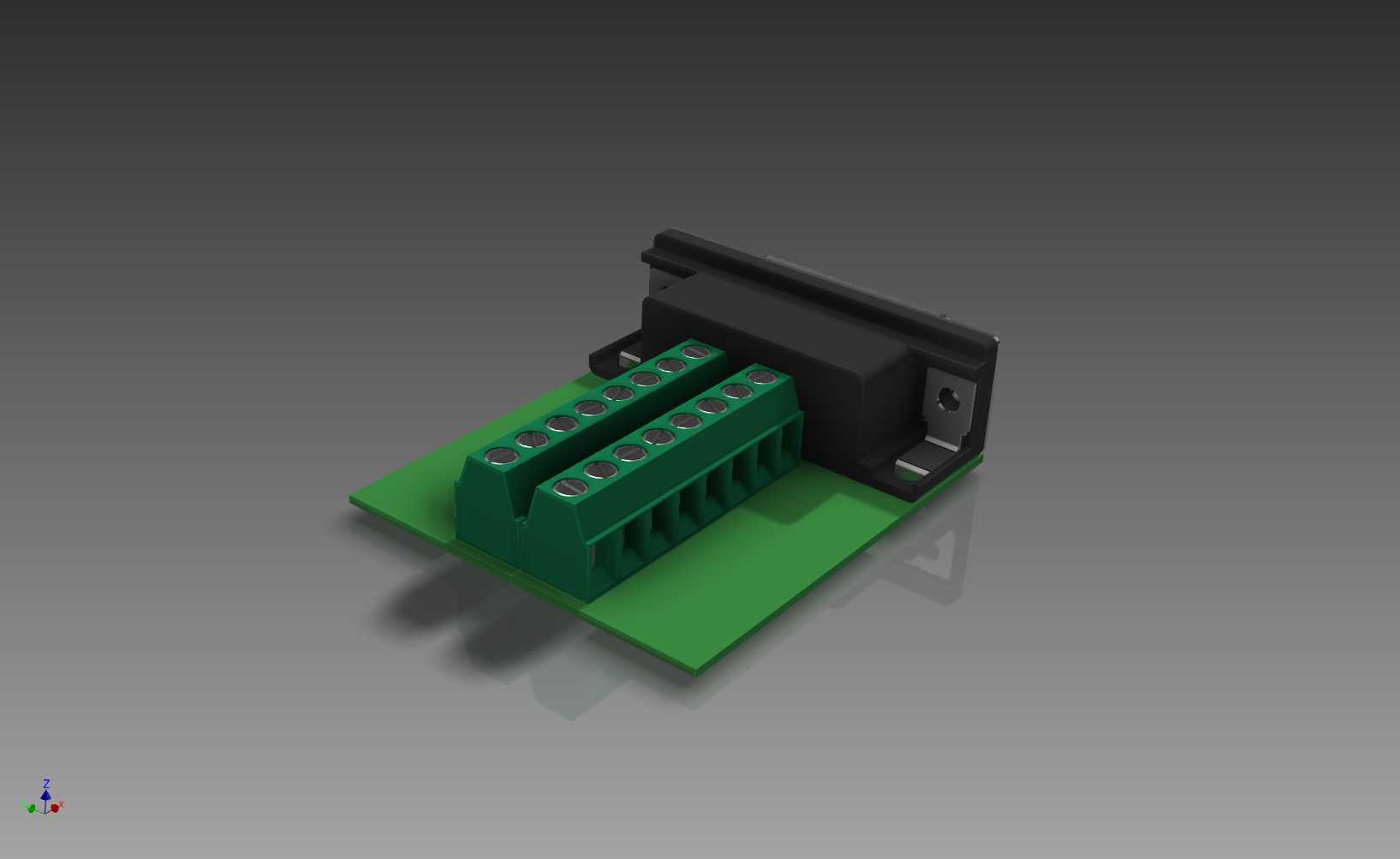

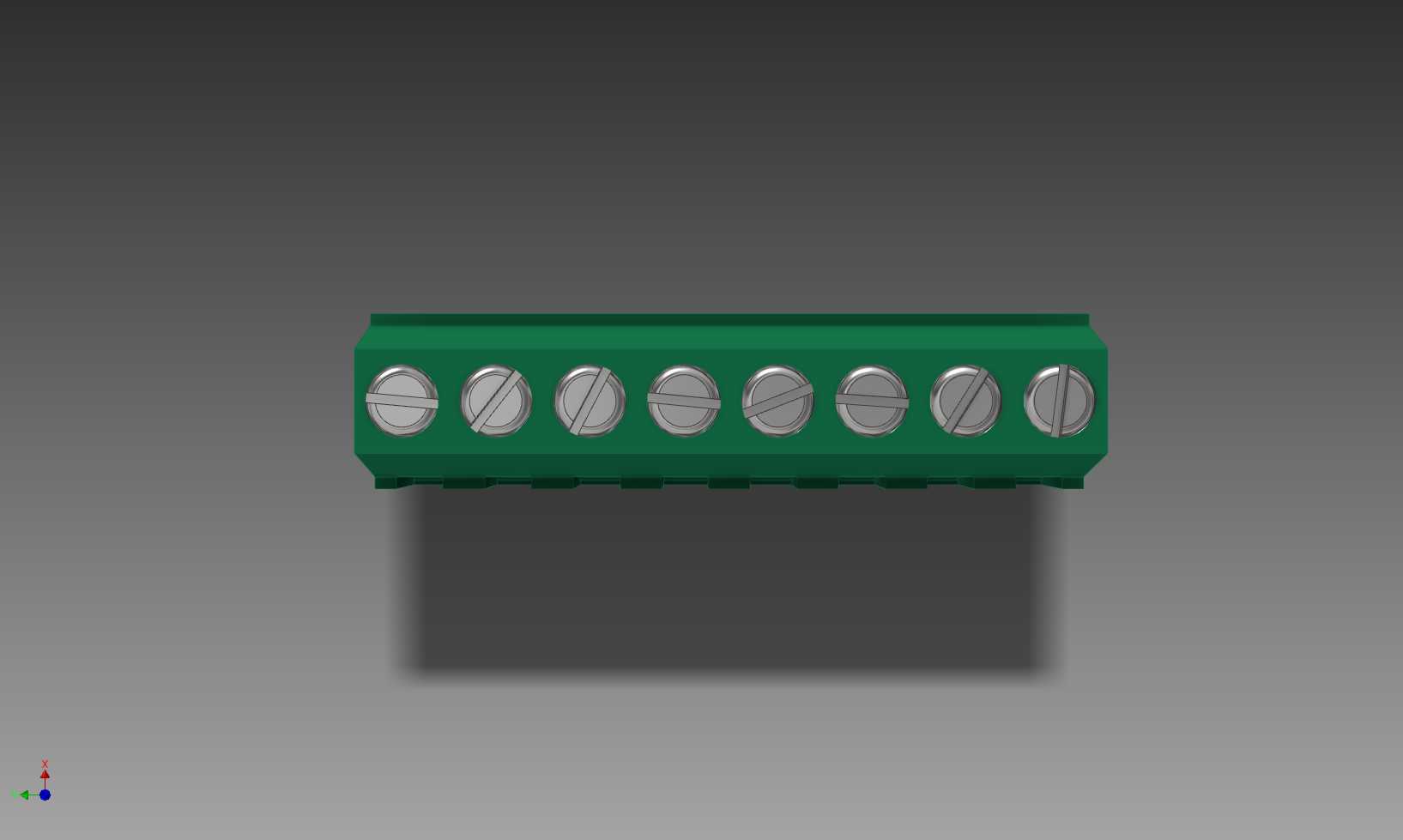

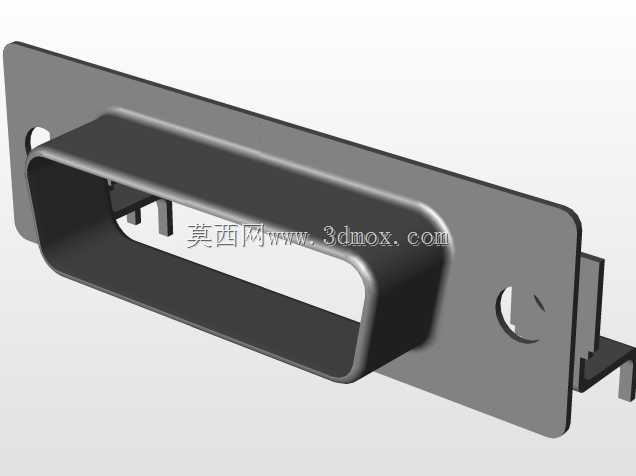

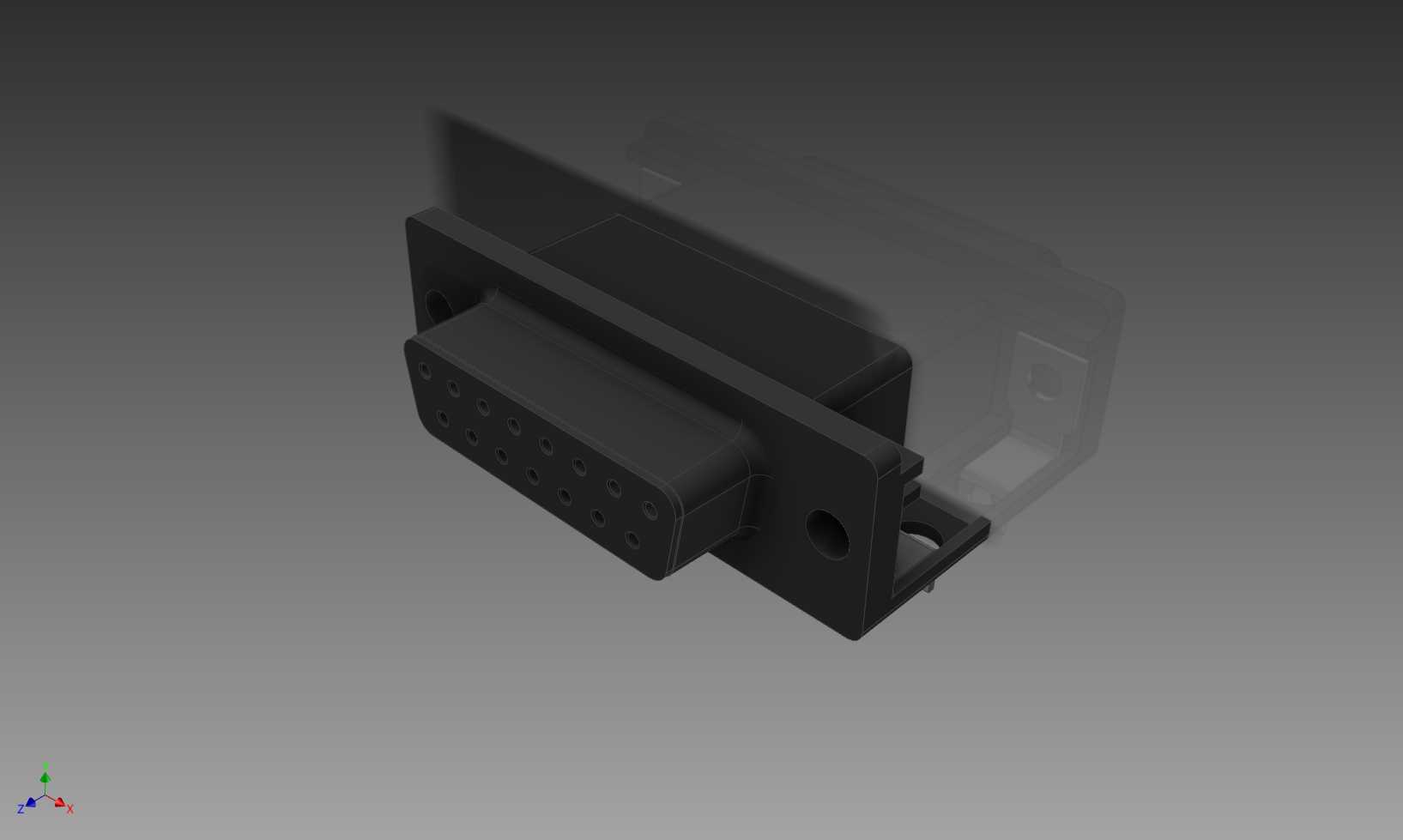

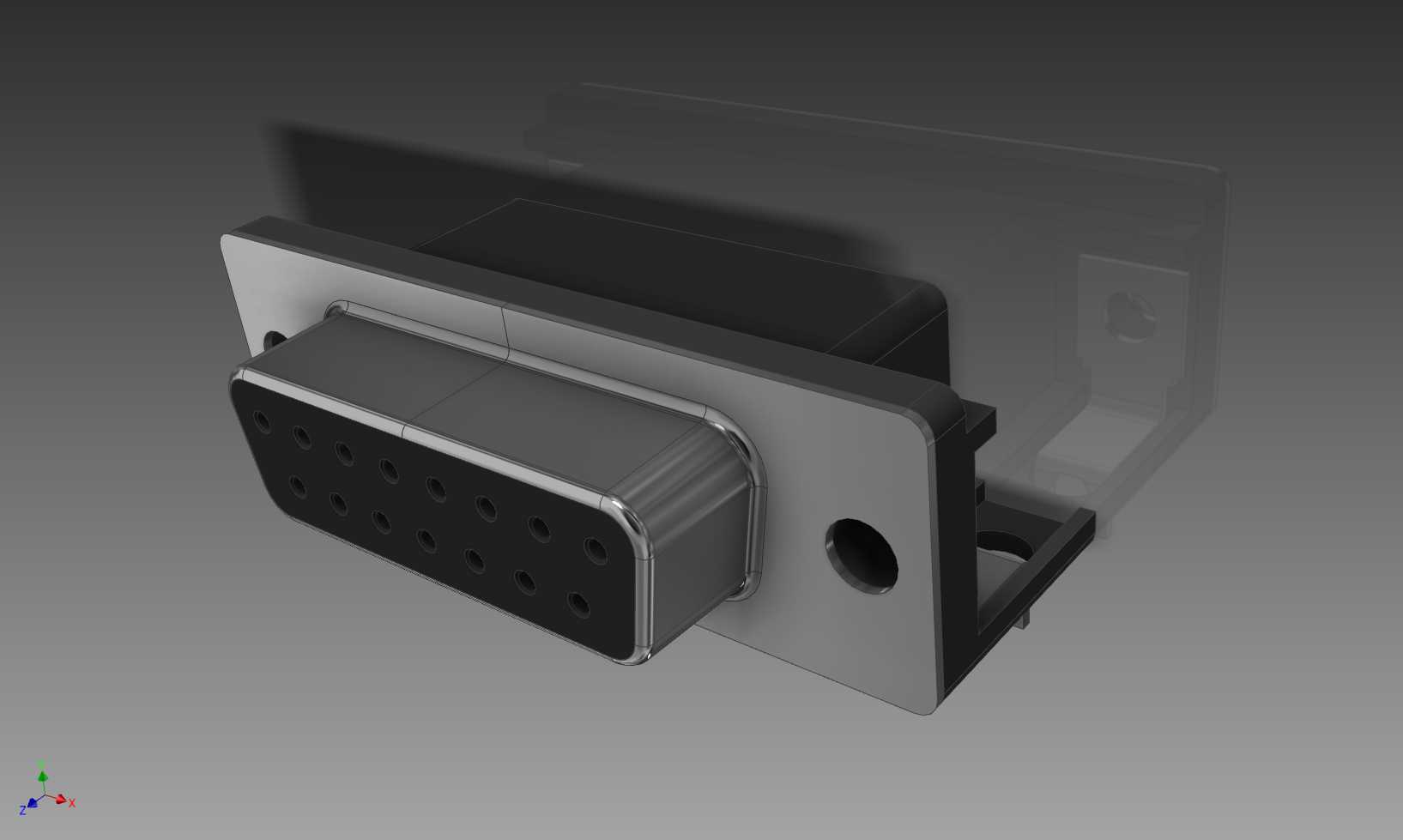

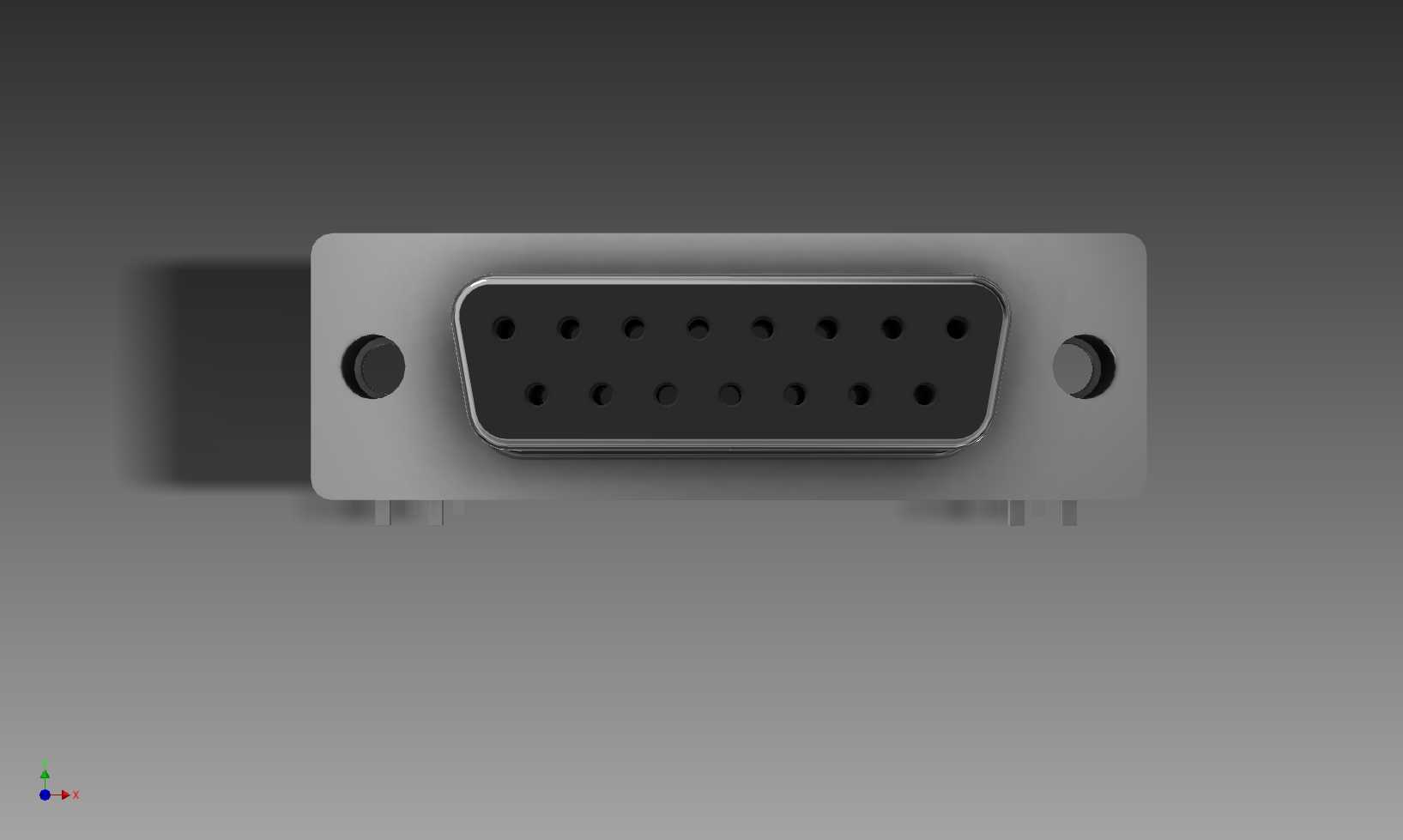

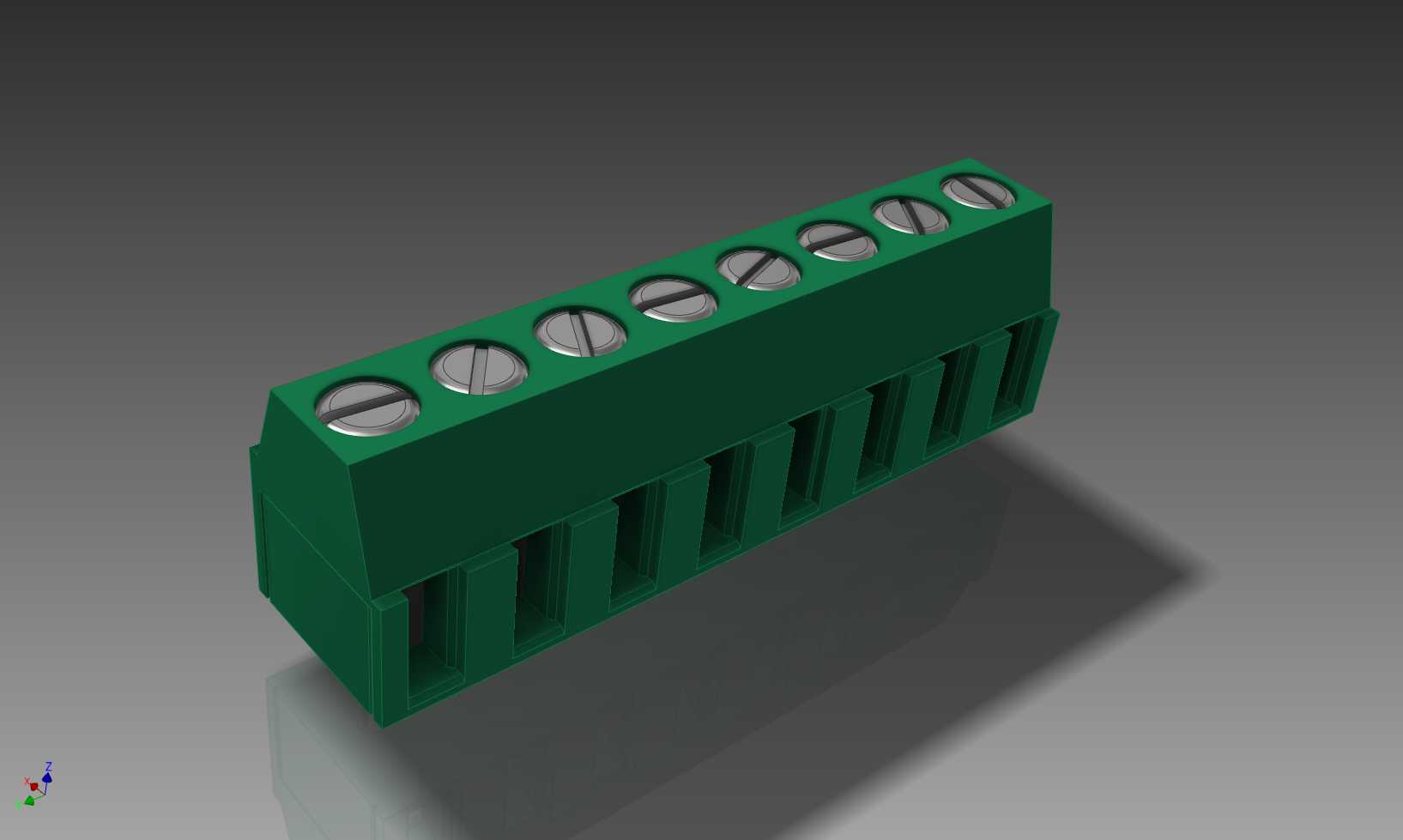

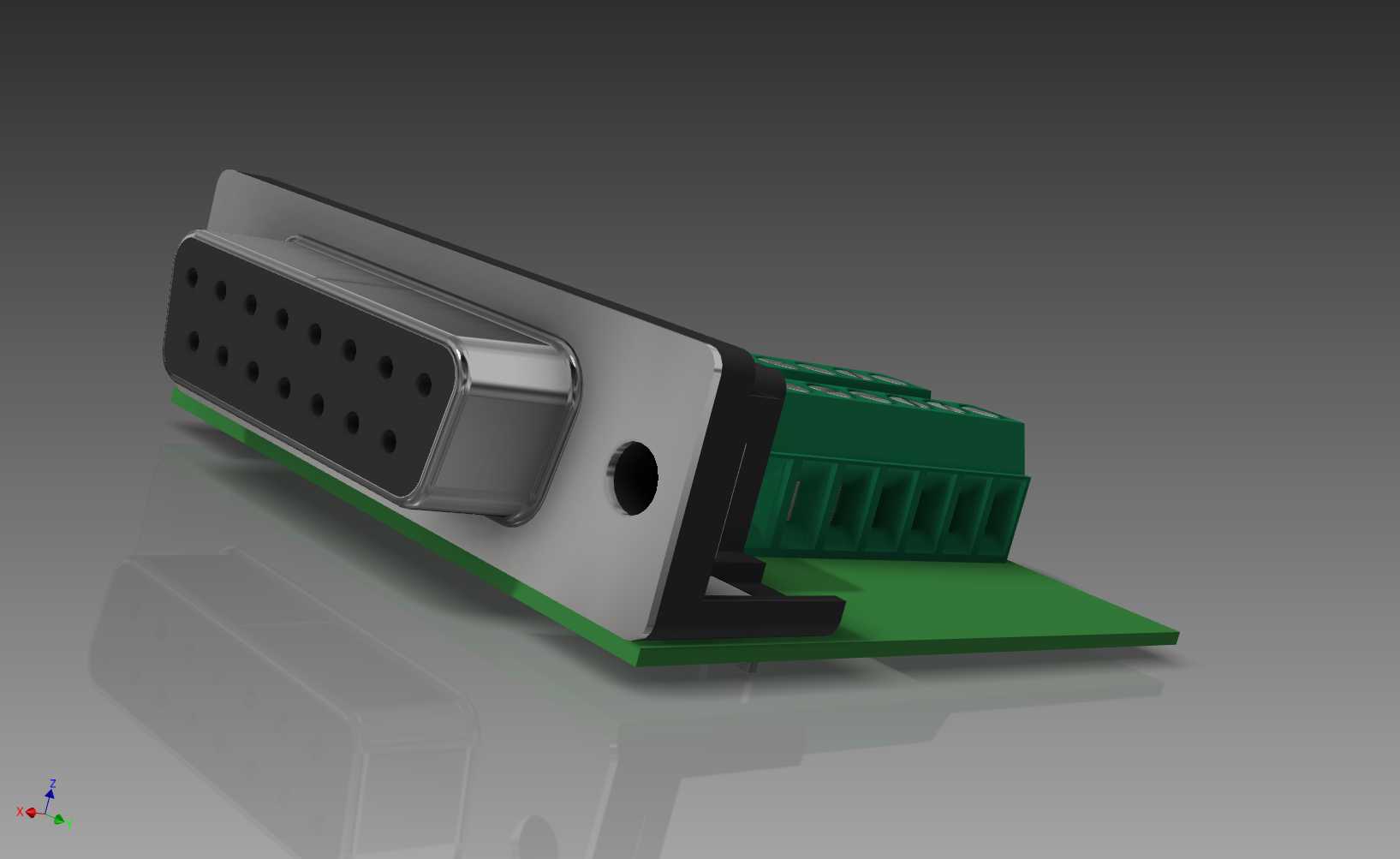

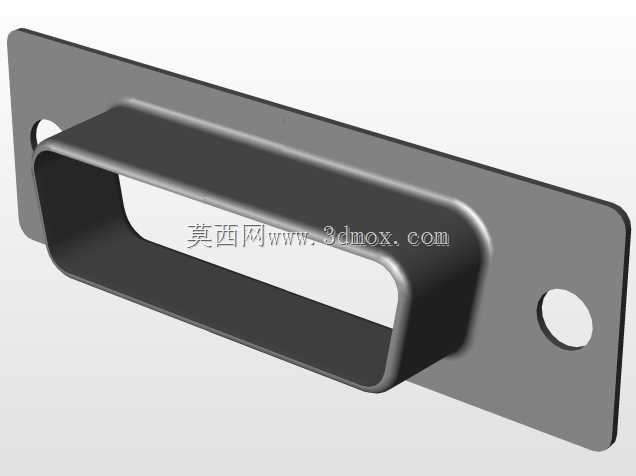

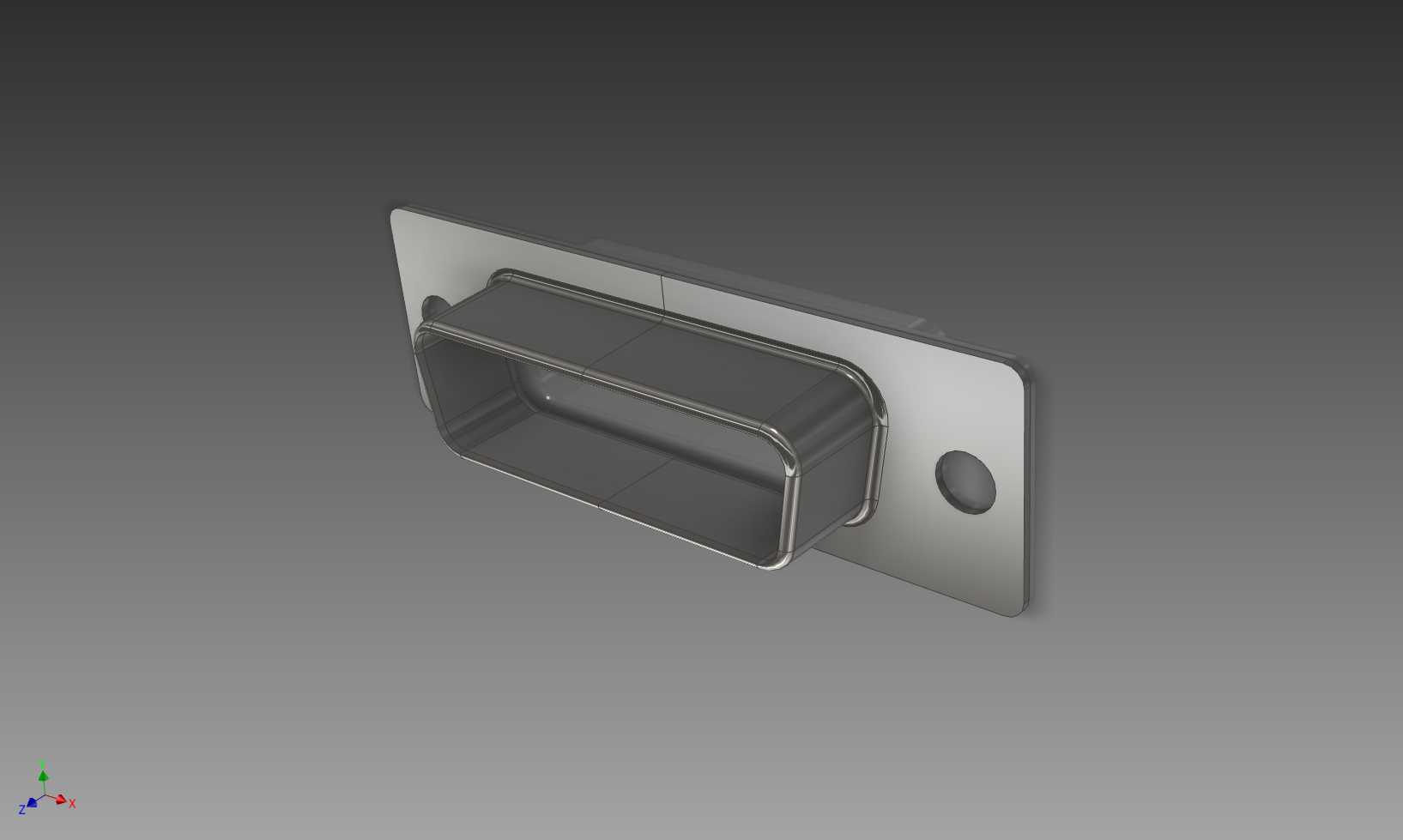

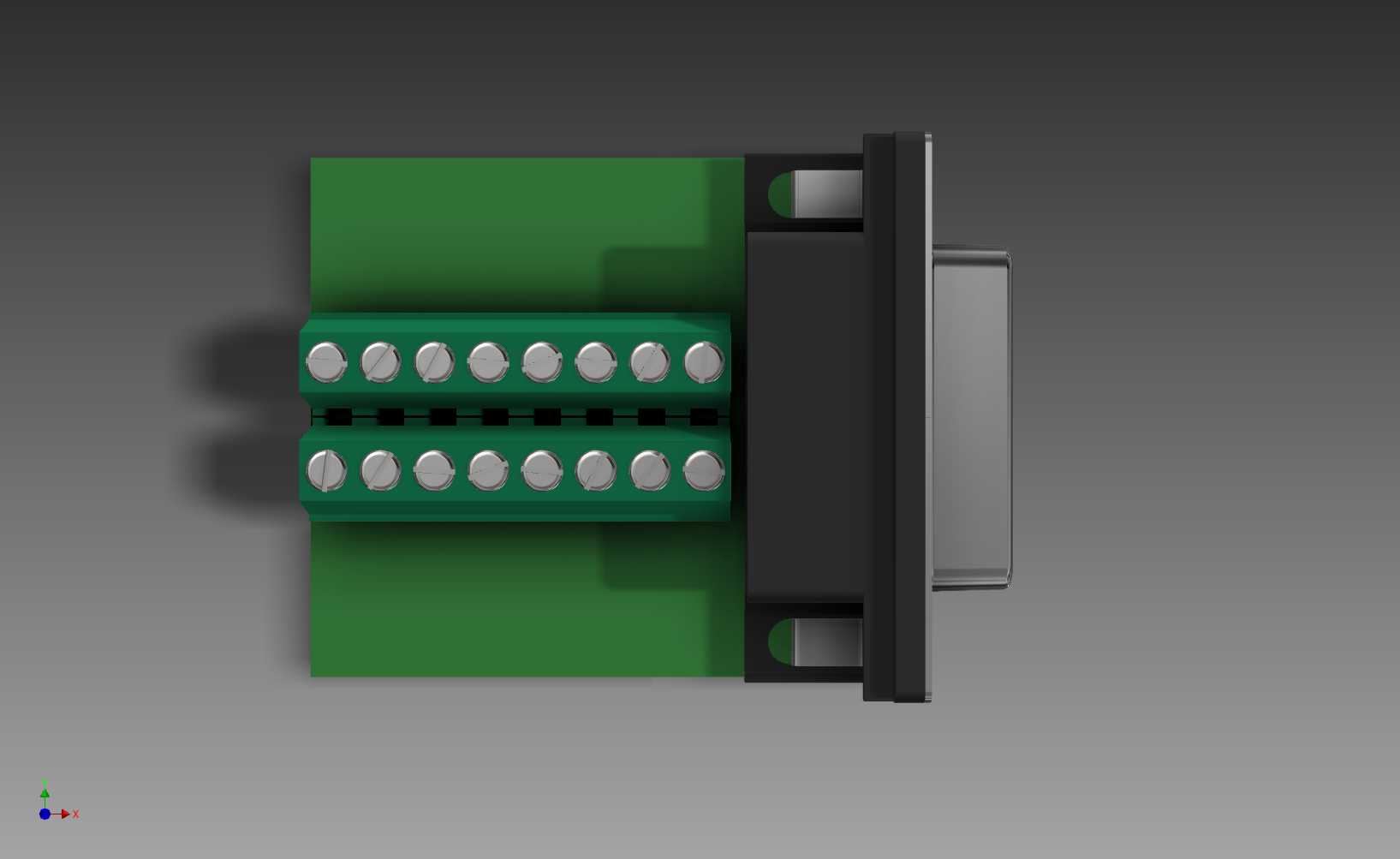

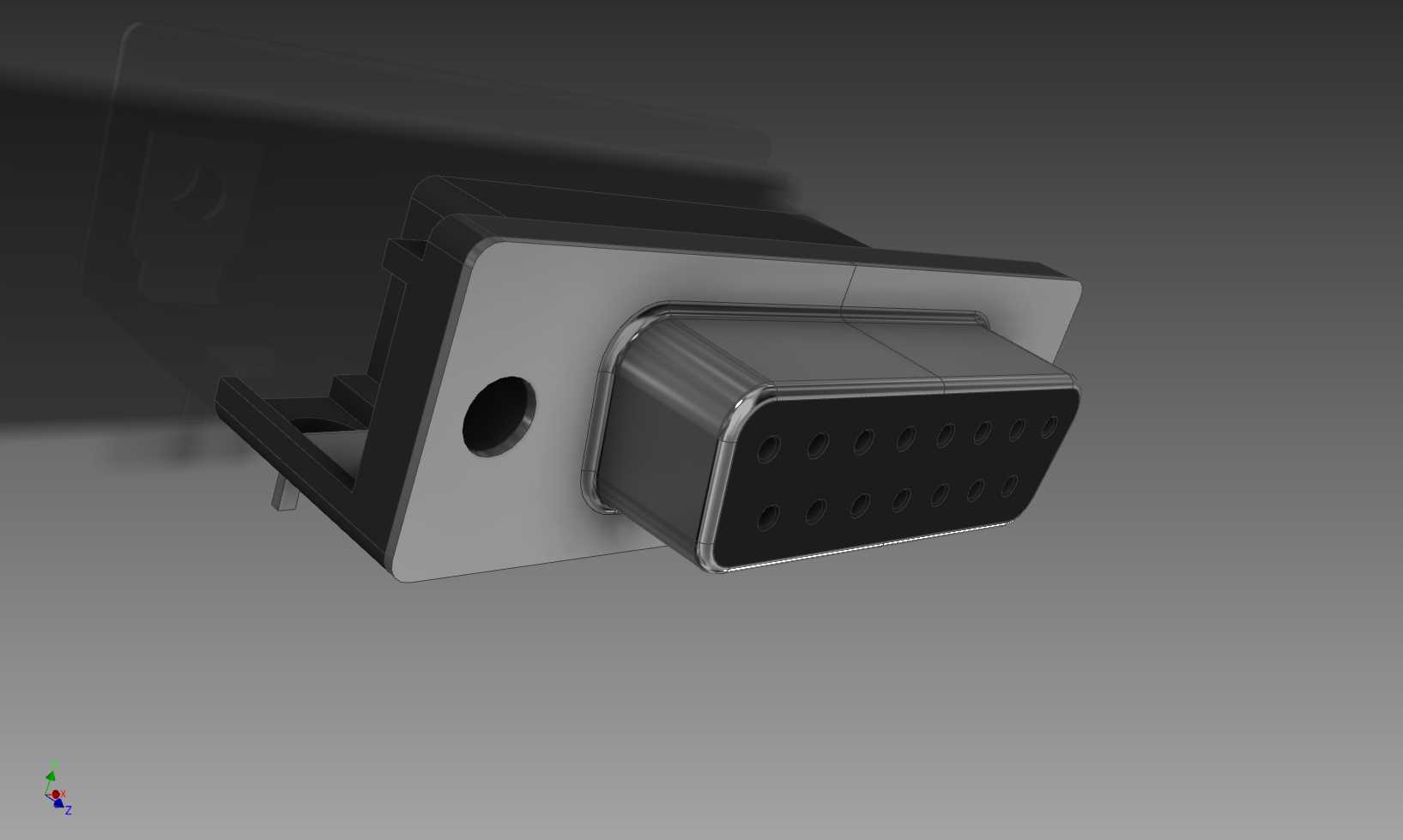

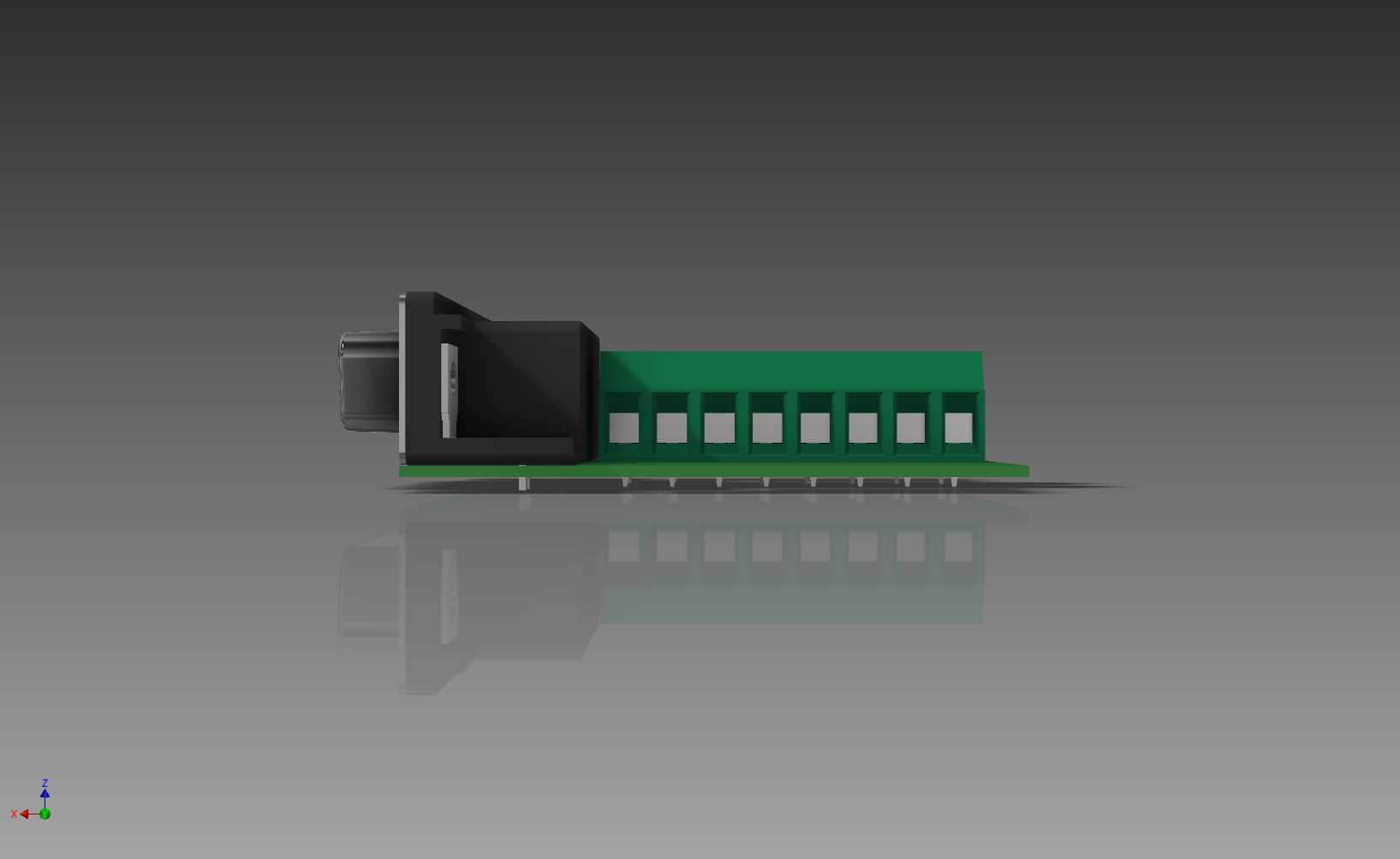

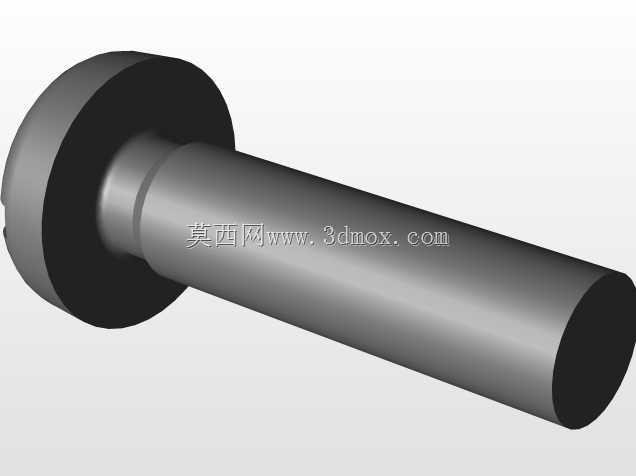

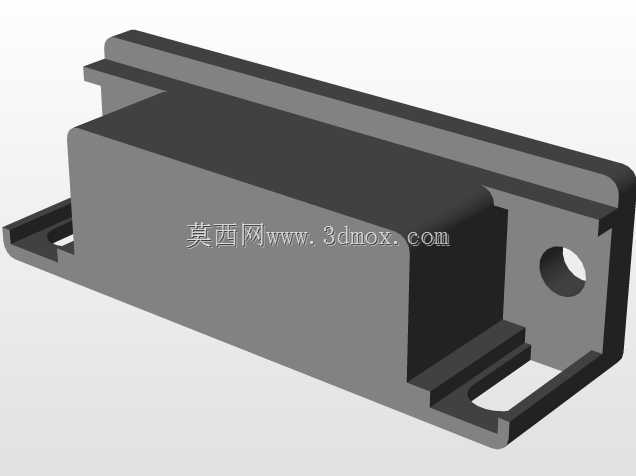

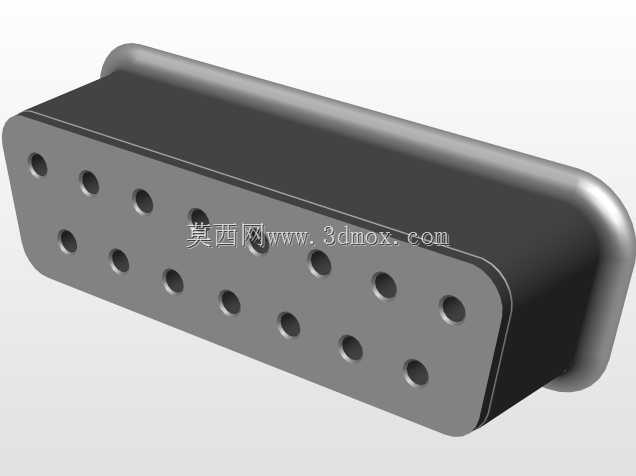

在工业控制、测试测量设备的内部布线场景中，经常会遇到D-sub接口设备需要快速接线、后期维护改线的需求，传统焊接式D-sub接头需要逐点焊线，不仅装配效率低，后期排查线路、更换点位时还需要拆焊，很容易损伤接口焊盘，这款免焊式D-sub15针转接组件就是针对这类痛点设计的结构方案。从结构设计逻辑来看，这款组件将标准D-sub15母座与螺钉式接线端子台做了一体化整合，前端是符合通用安装尺寸的D-sub金属法兰安装面，预留了标准的面板固定孔位，可以直接适配常规D-sub接口的面板开孔尺寸，不需要额外修改设备面板的开孔参数，安装边界完全兼容现有标准D-sub接头的装配空间，后端的绿色端子台采用双排错位布局，15个接线位分别对应D-sub接口的15个针脚，每个接线位都配有独立的压线螺钉，适配0.2-1.5平方毫米的多股或单股铜芯导线，接线时只需要将剥好的线芯插入端子孔，拧紧对应螺钉即可完成连接，完全不需要焊接工具，也不会出现虚焊、脱焊的问题。实际应用中，这类转接组件常被用在PLC IO扩展接线、工业通讯串口转接、测试治具信号引出、老旧设备接口改造等场景，比如在小型设备的电控柜内部，用这款组件可以直接将D-sub接口的传感器线束快速接到端子排上，后期更换传感器或者调整信号点位时，只需要松开对应端子的螺钉就能换线，不需要拆动整个接头的焊接部分，大幅降低现场维护的时间成本。设计时特意将端子台的接线面做了15度的倾斜角度，在设备内部布线空间局促的情况下，不需要将整个组件拆下来就能完成接线操作，金属法兰部分做了折弯加强处理，长期插拔D-sub公头的时候不会出现法兰变形、接口移位的问题，端子部分的绝缘基座采用阻燃工程塑料材质，相邻接线位之间有独立的隔离筋，避免接线时线芯外露造成相邻针脚短路，针脚与端子的连接部分采用铜镀锡的导电件，接触电阻低，长期使用也不会出现氧化导致的信号衰减问题，整体结构的外形尺寸控制在常规D-sub接头的延伸范围内，不会额外占用过多的柜内安装空间，适配大部分现有设备的安装位，不需要重新调整设备内部的布局空间。
