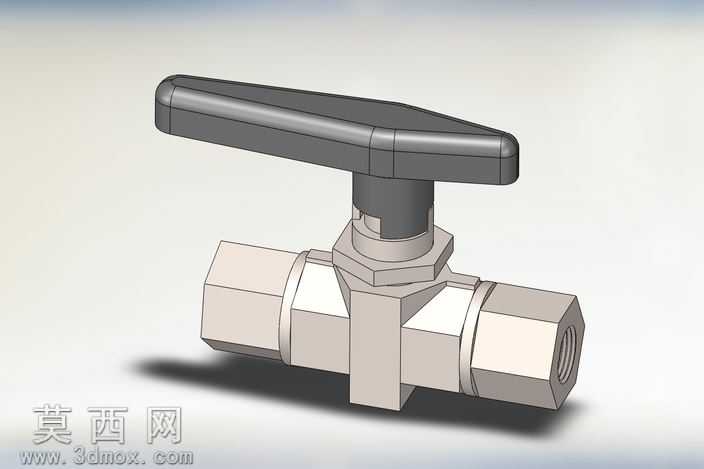

小型内螺纹直通式手动截止阀三维设计

本作品为小型手动直通截止阀的三维设计成果，建模阶段采用参数化特征建模思路，先以阀体为核心基准零件开展结构搭建：阀体采用直通式等径流道设计，两端为标准内螺纹连接接口，建模时先绘制流道中心轴线作为基准，通过旋转凸台命令生成阀体主体毛坯结构，再对两端螺纹接口采用螺旋线扫描切除方式生成标准内螺纹牙型，对中部阀杆安装腔做同轴度约束，保证流道与阀杆安装孔的垂直度公差符合管路元件设计规范。手柄部分采用长条形扁平式握持结构，建模时先绘制符合人体工学的握持截面轮廓，通过拉伸生成主体后对边缘做等半径圆角处理，降低棱角应力集中的同时提升操作握持舒适度，手柄与阀杆的连接部位做扁方定位结构设计，通过拉伸切除生成与阀杆顶端扁位匹配的卡槽，保证手柄与阀杆同步转动无打滑间隙。阀杆与阀体的连接部位采用六角压紧螺母结构，建模时通过多边形拉伸生成六角外形，内孔做与阀体上部外螺纹匹配的内螺纹结构，压紧螺母与阀体之间预留密封件安装槽位，可适配标准O型密封圈实现阀杆部位的动密封。整体装配阶段采用自下而上的装配逻辑，依次装入阀杆、密封件、压紧螺母、操作手柄，对所有配合面添加同轴、重合、限位等配合约束，模拟阀门0-90度启闭的转动行程，验证各零件运动过程中无干涉卡滞问题。渲染阶段采用金属哑光材质模拟阀体的不锈钢金属质感，对手柄部分采用深灰色硬质塑料材质，添加环境光遮蔽效果突出零件的棱角与结构层次，在阀体下方添加柔和投影提升模型的立体真实感，最终呈现的模型结构完整，所有特征均可编辑，可直接用于液压管路系统的装配验证、产品展示或后续工程图导出工作。
