铜体常闭式法兰连接电磁阀三维设计

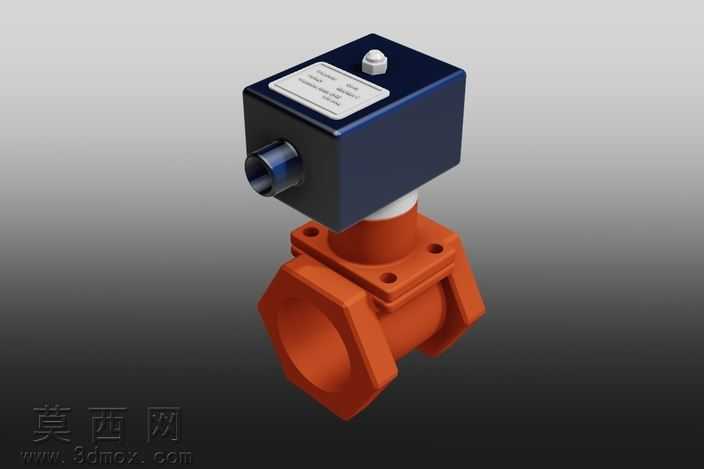

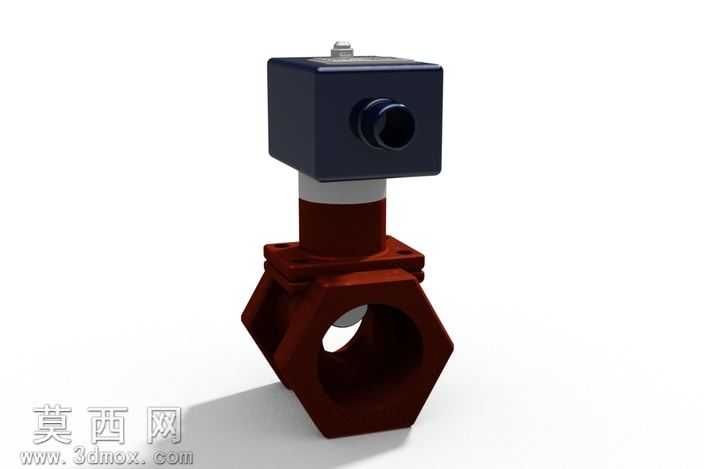

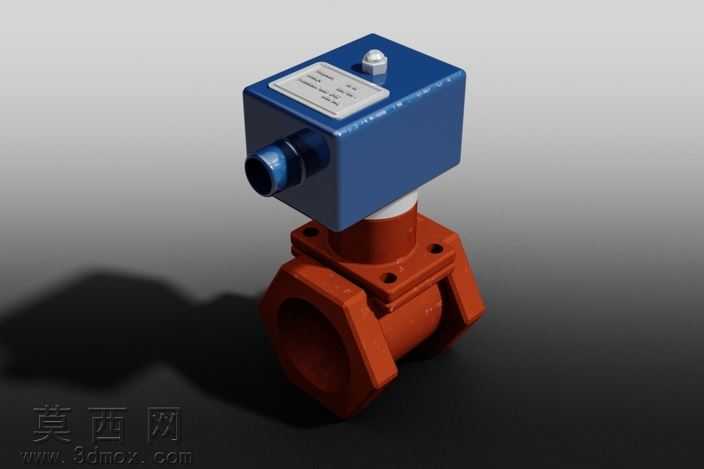

本款电磁阀三维模型采用Autodesk Inventor完成全参数化建模，整体结构分为上部电磁驱动模块与下部铜质阀体两大部分，建模过程严格遵循工业阀件的实际尺寸规范，通径设定为Φ32，适配230V50Hz的常规工业供电场景。建模阶段首先完成下部铜质阀体的结构搭建：阀体采用法兰连接结构，两侧设置带安装孔的法兰耳，内部流道做平滑过渡处理，避免流体输送过程中产生不必要的压损，阀体中部的阀腔预留阀芯运动行程空间，外部做六角棱面设计，方便实际安装时的夹持紧固。上部电磁驱动模块采用方形壳体设计，壳体顶部设置接线防护结构与参数铭牌安装位，侧面预留线缆穿装的防水接头接口，电磁模块与阀体之间设置密封隔层结构，避免流体介质渗入电磁线圈区域造成器件损坏。材质渲染阶段，阀体部分赋予紫铜材质，调整金属粗糙度参数还原铸铜件的哑光金属质感，表面做细微的铸造纹理处理，避免塑料感；上部电磁壳体赋予深蓝色工业烤漆材质，模拟金属壳体表面喷塑的细腻质感，接线接头做镀锌金属质感处理，铭牌区域赋予哑光白塑料材质并添加模拟的参数刻印纹理，整体渲染采用影棚级三点布光，主光源从侧上方投射形成自然的结构阴影，辅助光源补全暗部细节，清晰呈现各部件的装配关系与结构层次。设计过程中重点考量了电磁阀的实际装配逻辑，所有部件的配合公差按照工业阀件的通用标准设定，法兰安装孔的位置、接线口的尺寸均符合行业通用规范，模型为装配体结构，可拆分查看电磁线圈、阀芯、密封件、阀体等独立部件的结构细节，能够直观展示电磁阀通电吸合阀芯、断电复位切断流路的工作原理，可用于流体控制类产品的结构展示、安装模拟以及相关工业场景的三维可视化搭建。
