挖掘机托辊支撑安装架结构设计

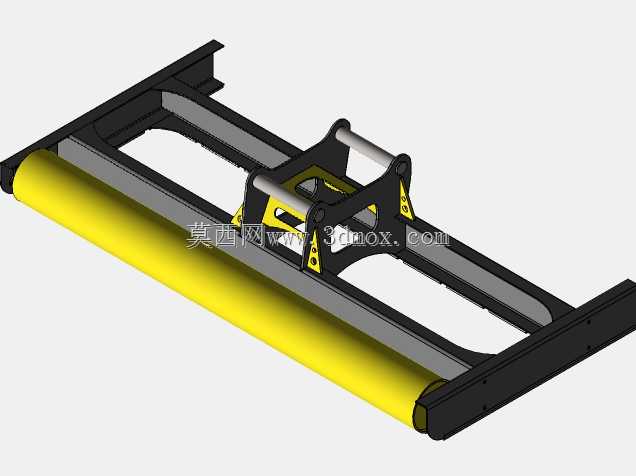

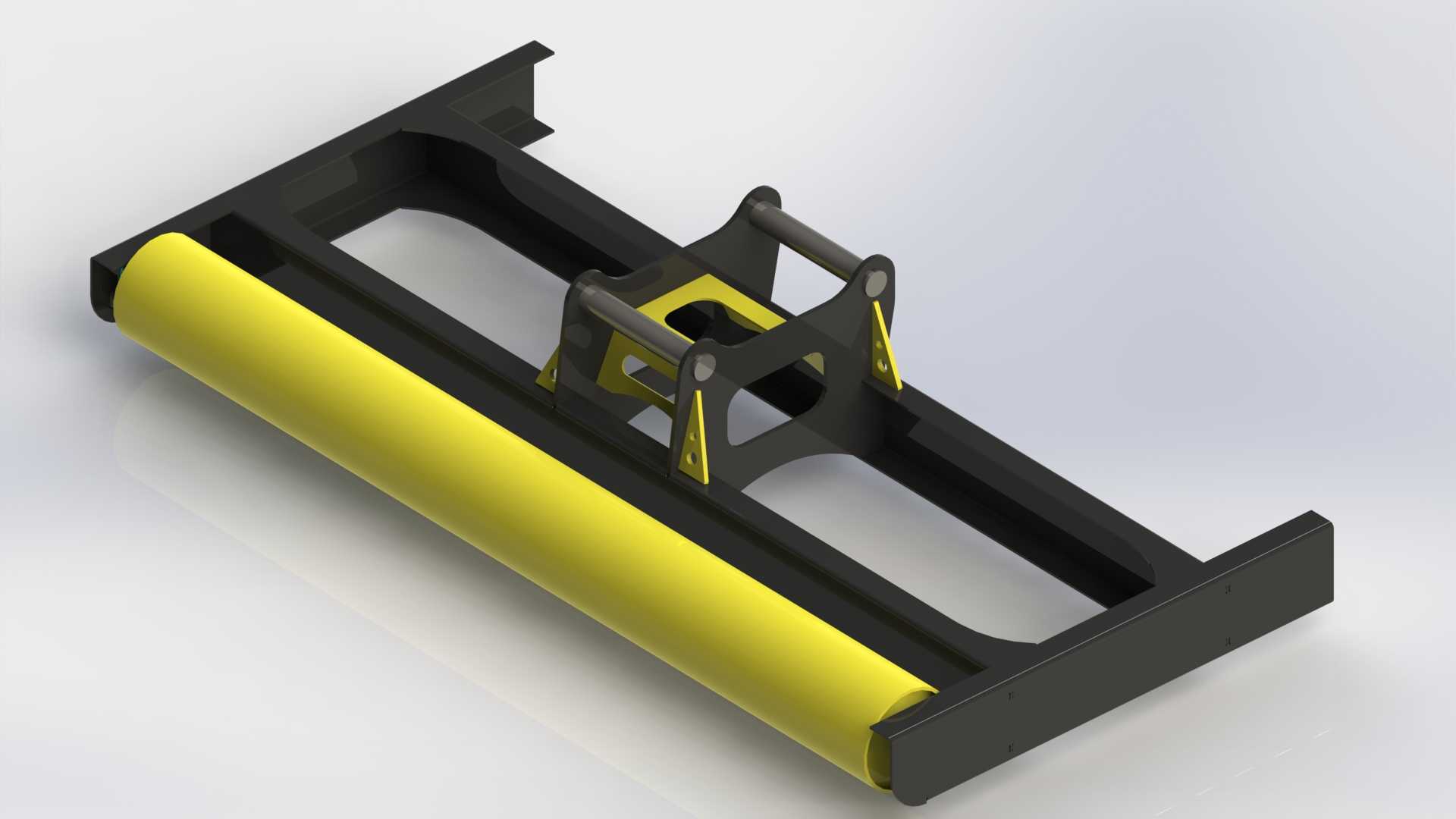

该结构件主要应用于履带式工程机械的行走系统区域，承担托举上分支履带、约束履带横向跳动、避免履带下垂剐蹭主机架的核心作用，在整机行进、转向、爬坡等工况下持续承受履带传递的交变载荷与冲击振动。从结构设计逻辑来看，主体采用槽型焊接框架作为承载基体，框架两侧预留与主机纵梁连接的安装孔位，安装孔位的同轴度公差控制在0.1mm以内，确保装配后框架整体与履带运行方向平行，不会出现托辊偏磨的问题。框架中部设置的分体式支架用于固定托辊轴，支架上的轴孔采用镶套设计，可在轴孔磨损后单独更换衬套，无需整体更换框架，大幅降低后期维护成本；支架两侧设置的黄色加强筋板，通过有限元拓扑优化确定筋板角度与厚度，在不额外增加过多重量的前提下，将支架的抗扭刚度提升40%以上，可承受履带跳动带来的侧向冲击力，避免支架出现变形断裂问题。托辊本体采用圆柱形辊体结构，辊体表面做耐磨处理，与支架上的转轴配合处设置自润滑轴承，可在无额外加注润滑脂的工况下长时间运行，适配工程机械多粉尘、高湿度的野外作业环境。安装边界方面，框架整体长度适配对应吨位机型的履带中心距，安装孔的孔距与主机架上的预装孔位完全匹配，装配时无需对主机架进行二次加工，可直接通过螺栓完成固定；托辊的安装高度经过精准计算，确保上分支履带被托举后，履带下垂量控制在合理区间，既不会因下垂量过大造成履带脱轨，也不会因托举过高增加履带运行的阻力损耗。在实际作业场景中，该结构可有效减少履带运行过程中的晃动量，降低履带与主机架之间的摩擦损耗，延长履带总成的使用寿命，同时稳定的托举结构也能提升整机行走过程中的平顺性，减少颠簸对上部液压管路、电气元件的振动影响。设计过程中充分考虑了野外作业的维护便利性，托辊与支架之间采用快拆式固定结构，更换托辊时仅需拆卸端部的固定销即可完成操作，无需拆解整个支撑框架，适合在工地现场无大型工装辅助的条件下完成维修作业。
