小型挖掘作业斗体带液压驱动连杆结构

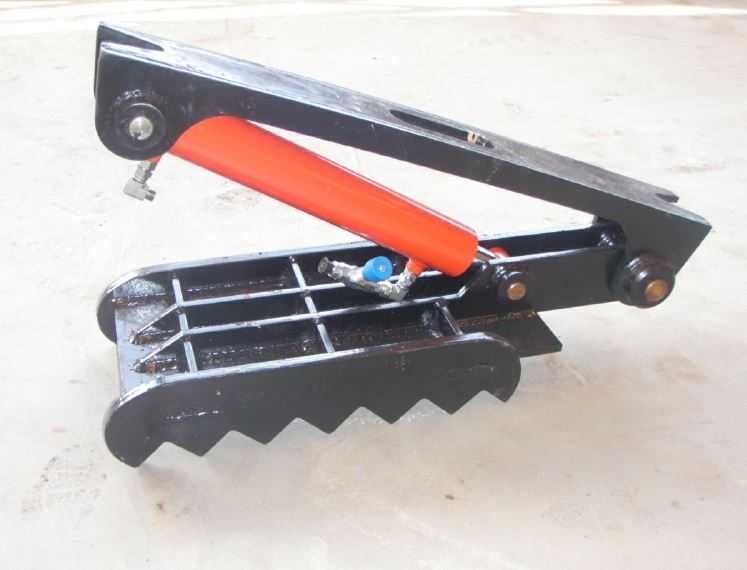

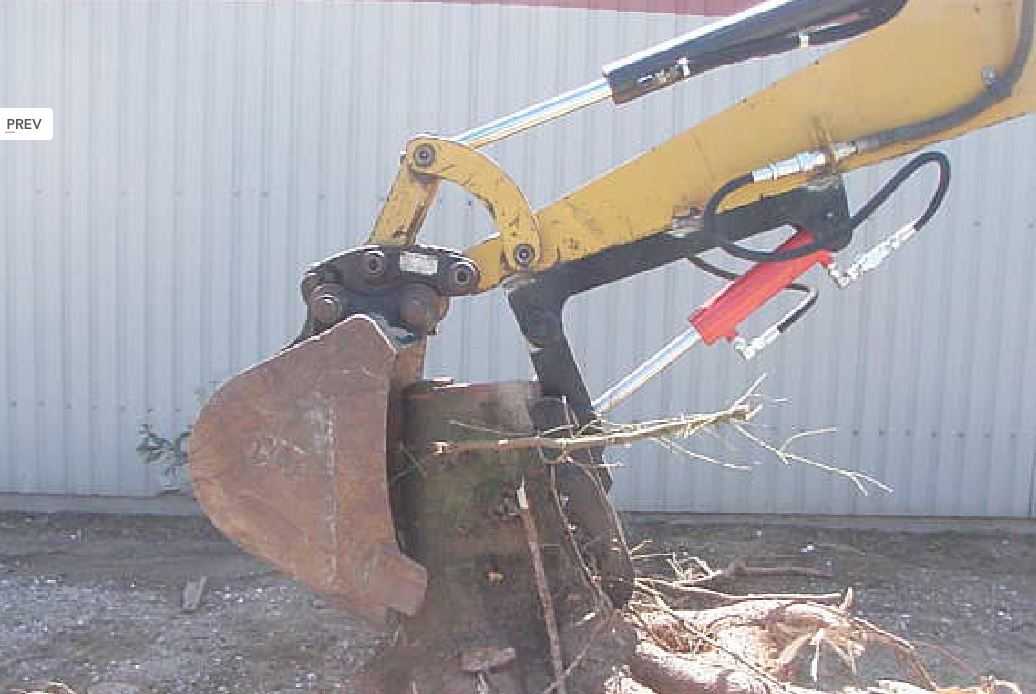

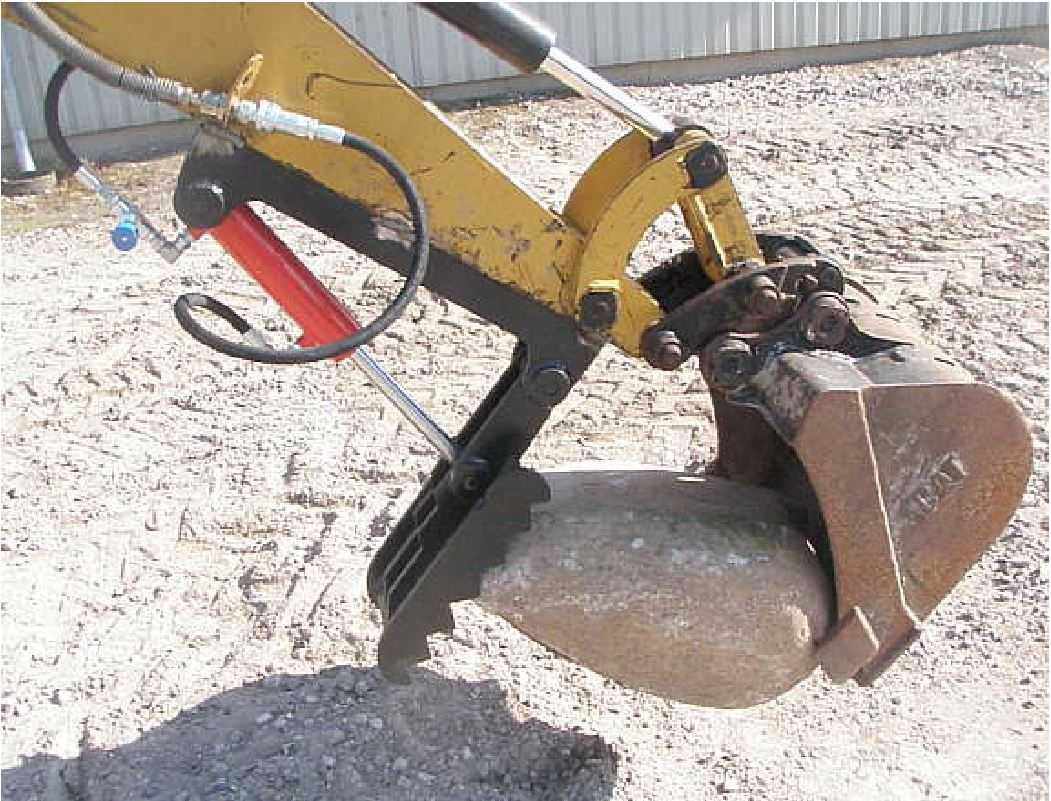

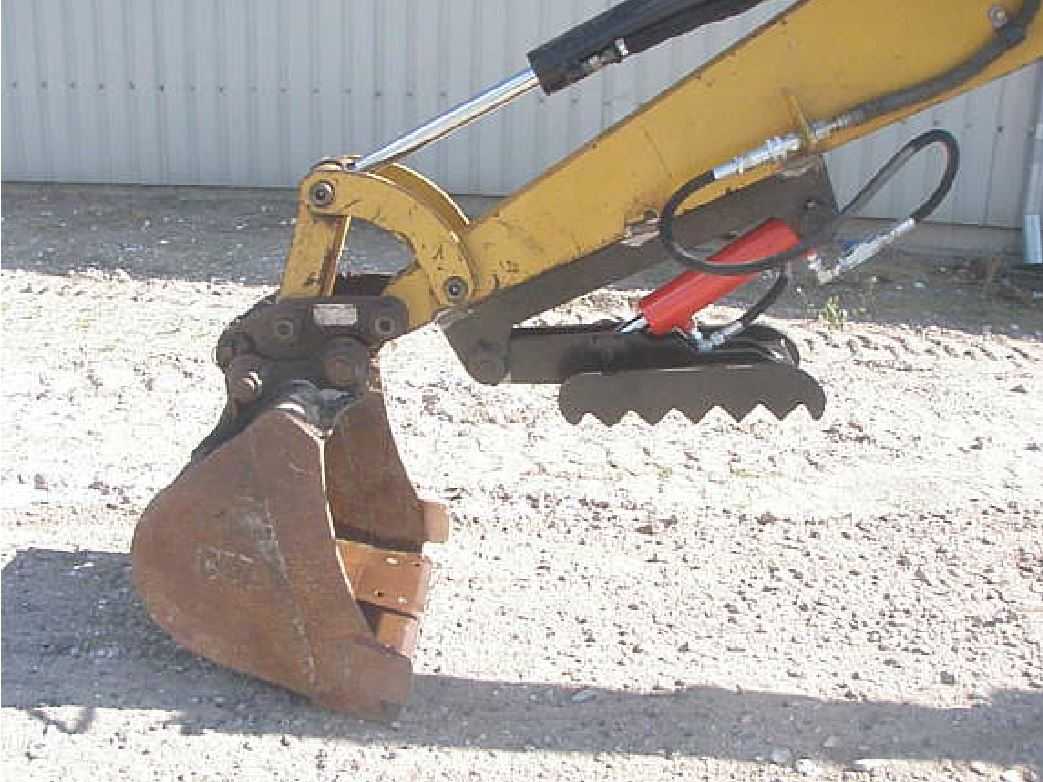

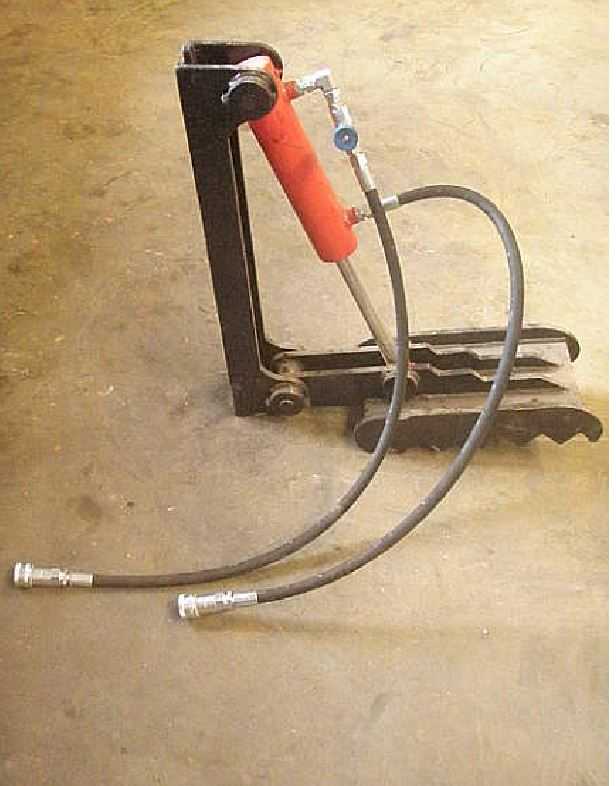

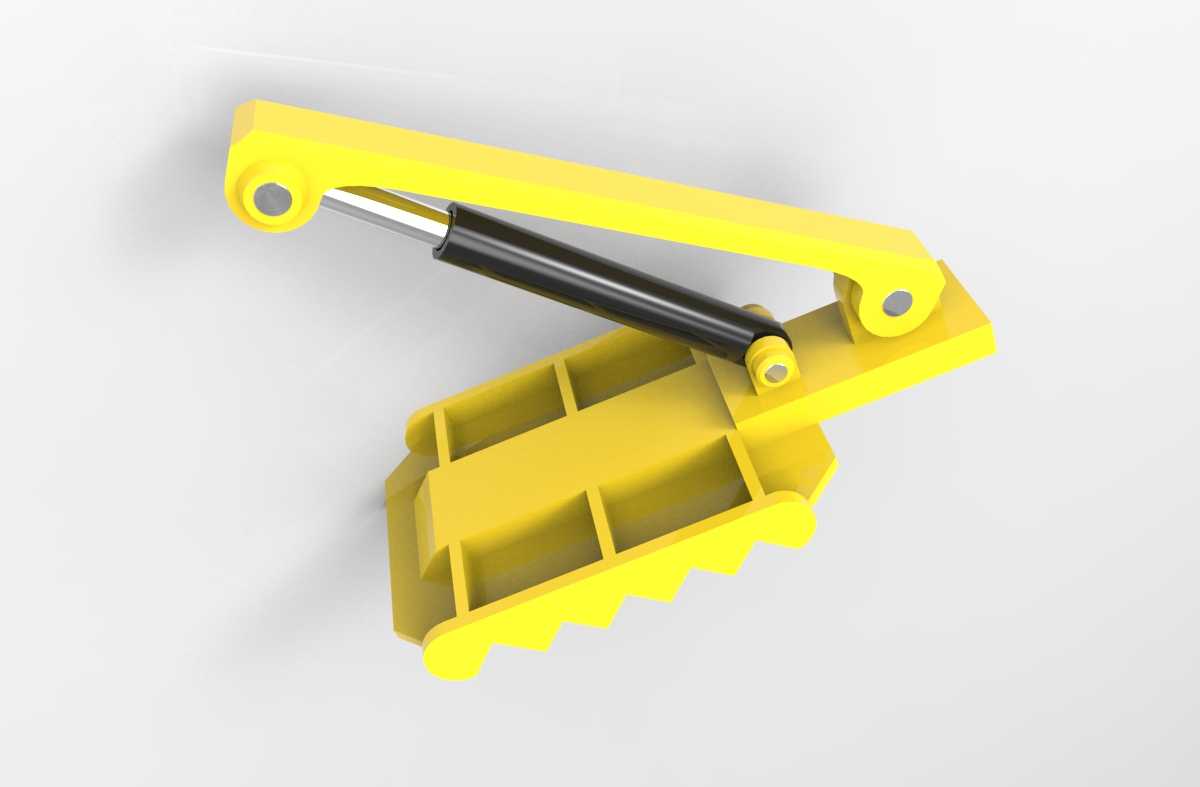

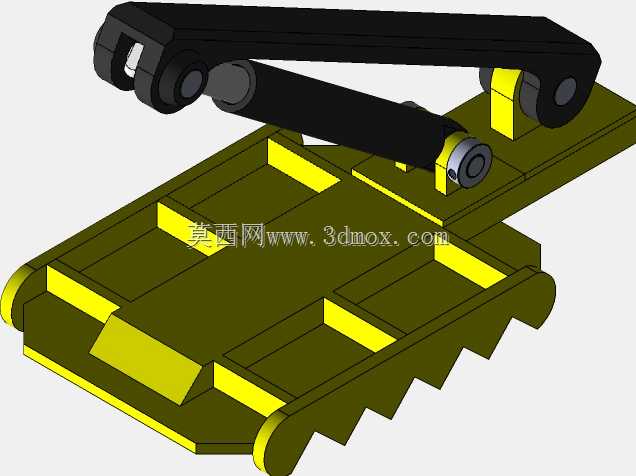

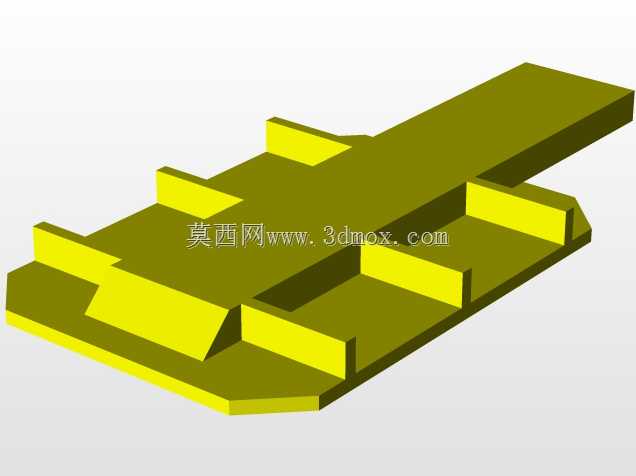

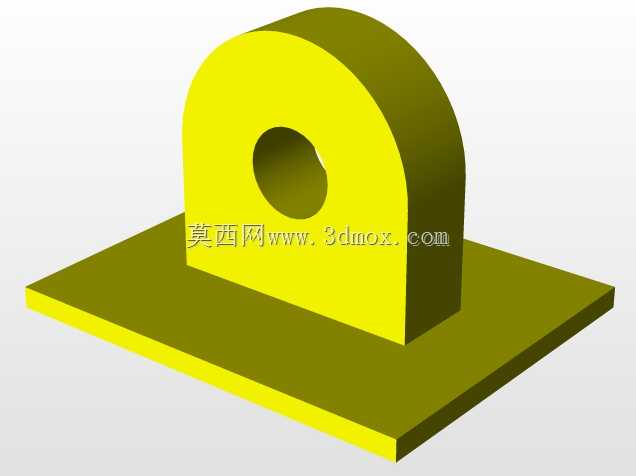

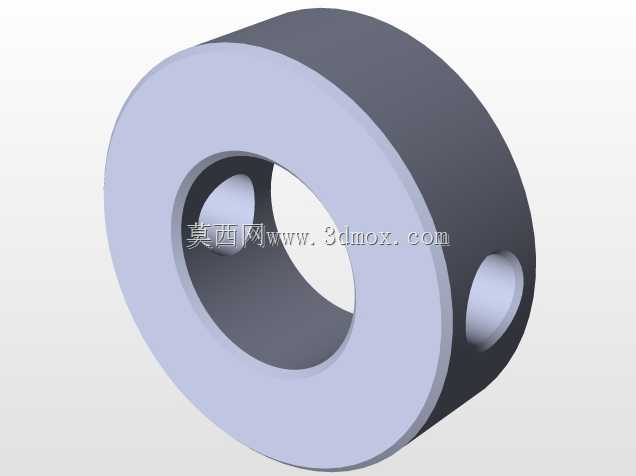

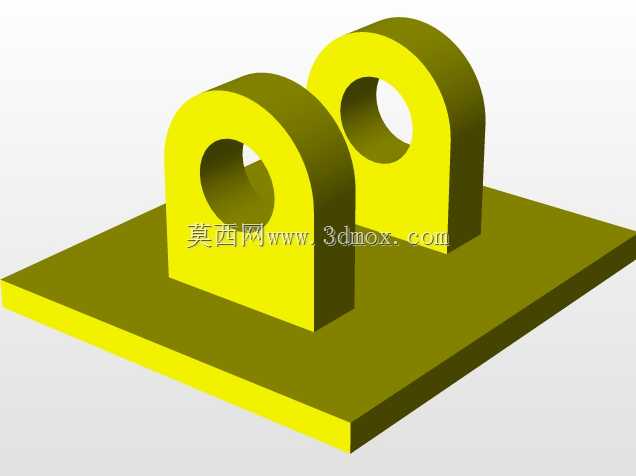

在小型土方作业、庭院管线开挖、农用整地、狭小空间拆除作业场景里，这类带液压驱动连杆的挖斗构件，是微型挖掘机适配多工况的核心作业属具，区别于大型挖机的重型岩石斗，该结构更侧重轻量化与动作灵活性，适配1.5吨到3吨级的小型挖掘设备，可在巷道、室内拆除、园林绿化这类回转空间不足的作业面完成物料铲装、地面找平、沟槽修整作业。从结构设计逻辑来看，斗体本身采用格栅式加强筋布局，斗唇位置排布连续的锯齿形斗齿，既可以在铲入硬质土层时减少切入阻力，也能在抓取散碎砖块、碎石物料时避免物料从斗底缝隙漏出，同时格栅结构相比全封闭厚板斗体，能有效降低自身重量，减少小臂端的负载冗余，提升液压系统的动作响应速度。上部的液压油缸铰接点位做了加厚镶套处理，连杆的两个铰接孔位同轴度公差控制在0.1mm以内，避免作业过程中出现偏磨卡滞，液压杆的伸缩行程匹配斗体的翻转角度范围，可实现从地面平铲到最大120度翻转卸料的全行程动作，不会出现机构死点。安装边界上，上部的两个铰接耳板间距适配同级别小型挖机的小臂端头连接尺寸，销轴孔径采用行业通用的标准尺寸，不需要额外改装连接耳板就能直接替换原有挖斗，斗体的最大开合宽度控制在600mm级别，既可以满足窄沟槽开挖的宽度要求，也能保证单次铲装的物料容积达到0.04立方米左右，兼顾作业效率与狭小空间通过性。设计过程中特意将液压管路的走线位置预留于连杆内侧，避免作业过程中碎石磕碰油管造成损坏，斗体的刃口部分采用可更换的耐磨块设计，长期作业磨损后不需要整体更换斗体，仅需替换刃口耐磨件即可降低维护成本。在实际作业测试中，该结构在铲入压实度0.85的素填土时，斗齿的切入角度刚好匹配液压油缸的最大推力输出区间，不需要反复调整小臂角度就能一次性铲满斗容，在抓取散状建筑垃圾时，斗齿的锯齿结构可以勾住块状物料，提升抓取的牢靠度，不会出现物料滑落的情况。连杆机构的力臂配比经过反复校核，在液压系统额定工作压力下，斗尖位置的最大挖掘力可以达到12kN，足够应对常见的硬质土层、路面碎块剥离作业，同时不会因为力臂过长造成结构件应力集中，所有铰接位置的润滑注油孔都做了外置设计，日常保养时不需要拆解结构就能完成注油维护，适配户外作业的粗放保养条件。
