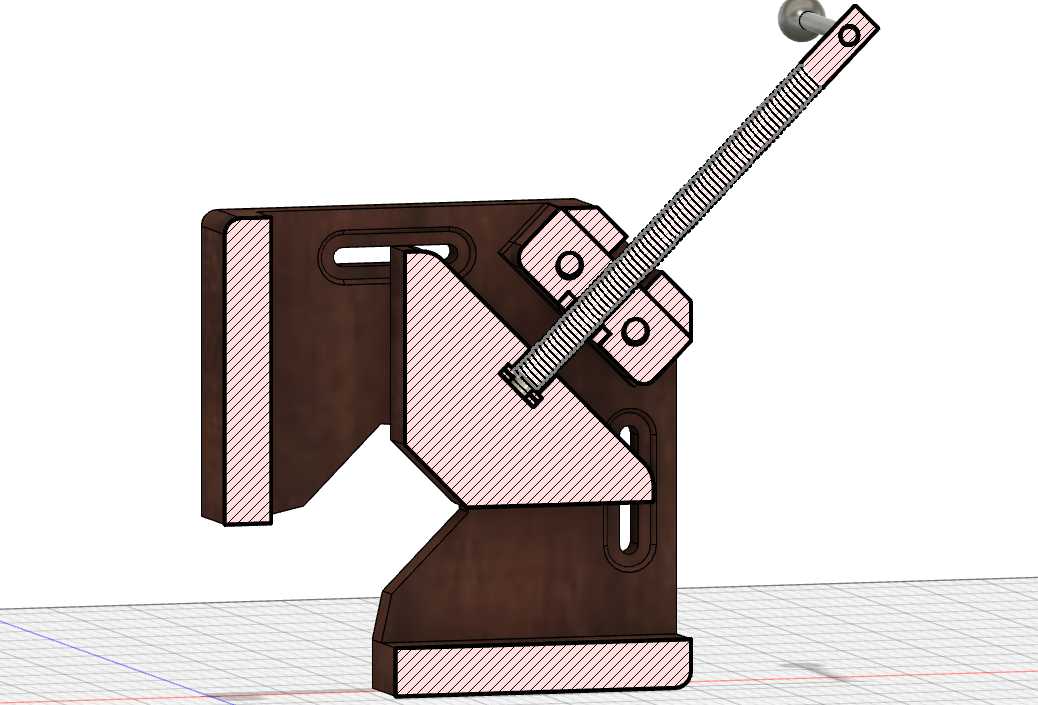

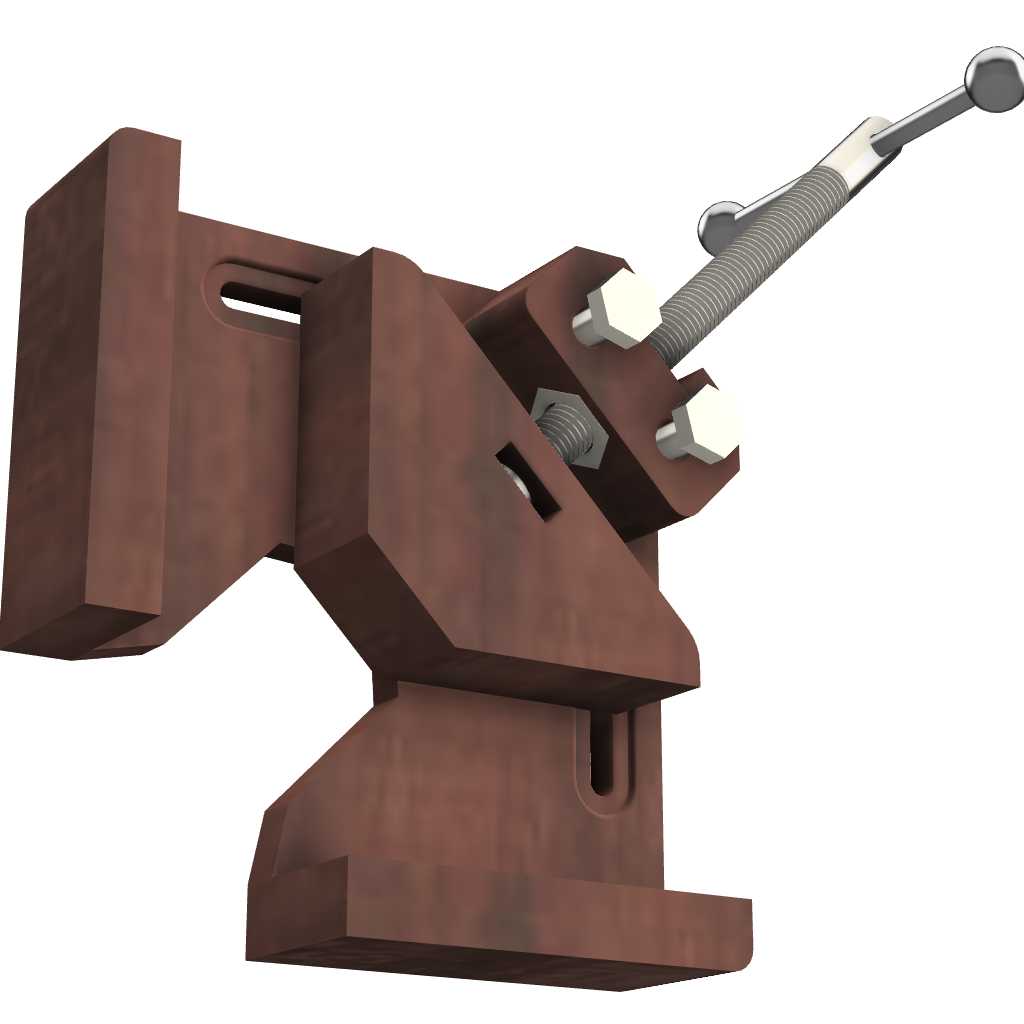

直角式手动夹持工装结构设计

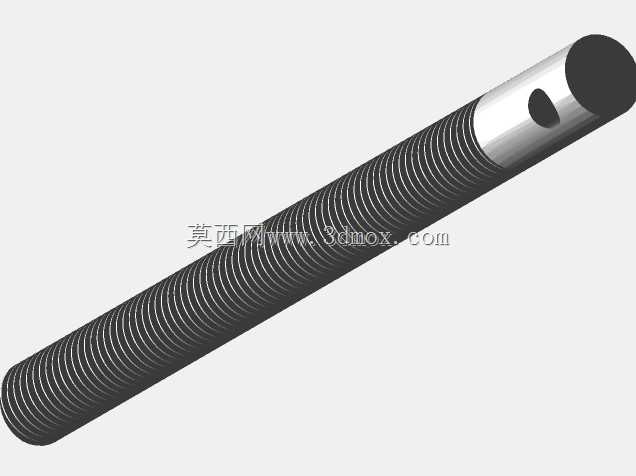

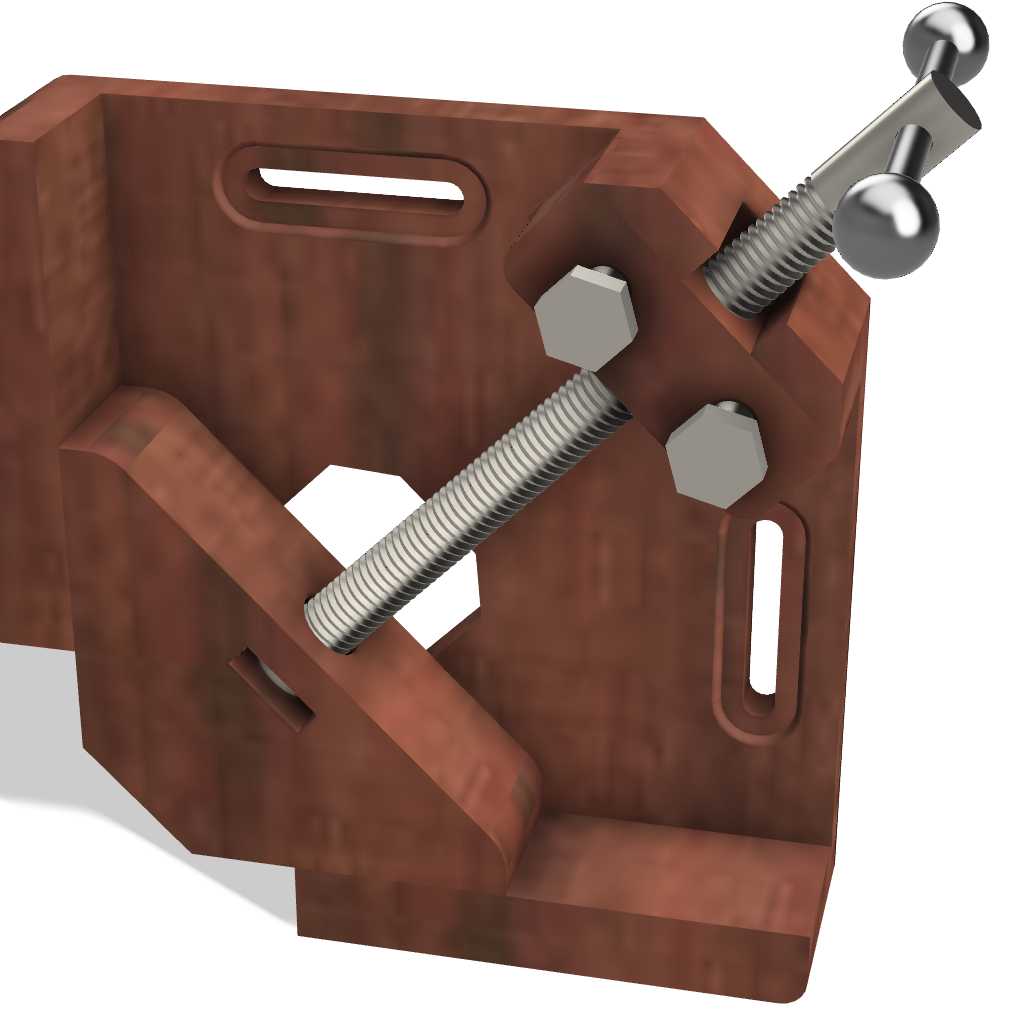

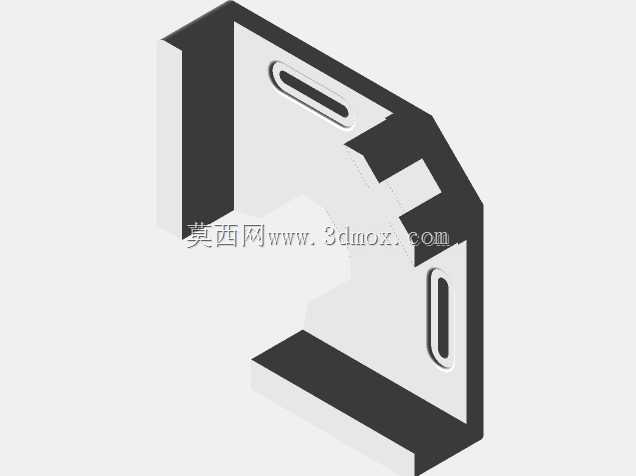

这款直角夹持工装主要面向钳工装配、工件划线、小型零件铣磨加工等场景使用，区别于普通平口钳的直向夹持逻辑，其直角结构可同时对工件两个相邻垂直面施加夹紧力，在框架类零件、角接组件的装夹作业中，能有效减少多次装夹带来的定位误差，尤其适合小型焊接工位的工件预固定，或是电路板、小型塑料件的粘接定位作业，避免单方向夹持导致的工件翘起、移位问题。从功能特性来看，该夹持装置采用螺杆进给的施力结构，通过摇臂带动传动螺杆推进压块，夹持力可通过转动摇臂的力矩灵活调整，既不会因压力过大损伤软质工件表面，也能保证金属类小零件加工时的夹持稳定性，压块接触面做了防滑纹理处理，夹持带油污的金属工件时也不会出现打滑偏移。设计过程中优先考虑了操作便捷性，整体结构没有冗余的传动部件，螺杆与活动压块之间采用间隙配合，长期使用磨损后可单独更换螺杆配件，无需整体报废；固定钳身的直角基准面做了平面度处理，可直接作为工件定位的基准面使用，不需要额外加装定位靠块，能有效缩短装夹找正的时间。外形尺寸方面，该工装整体占用操作面空间较小，底座预留了两个安装通孔，可通过螺栓直接固定在钳工台、铣床工作台或者专用焊接平台上，安装边界适配多数常规小型工位的安装孔距，不需要对现有工作台做额外打孔改造；活动压块的行程覆盖了日常小型零件的夹持范围，针对厚度在夹持区间内的工件，不需要额外加装垫块即可完成装夹，压块的开合角度与钳身直角基准匹配，夹持角形工件时可完全贴合工件表面，不会出现局部应力集中导致的工件变形。在实际建模过程中，对螺杆的传动螺距做了适配性调整，兼顾夹紧速度与施力精度，空行程阶段可快速推进压块靠近工件，接触工件后继续转动摇臂即可逐步施加夹紧力，操作手感顺畅，没有卡滞、虚位的问题；钳身主体采用一体式结构设计，相比拼接式结构的夹持工装，整体刚性更强，承受较大夹持力时不会出现钳身变形，能长期保持直角基准的精度，适合在多频次装夹的工位长期使用。
