电动赛车底盘结构三维数模设计

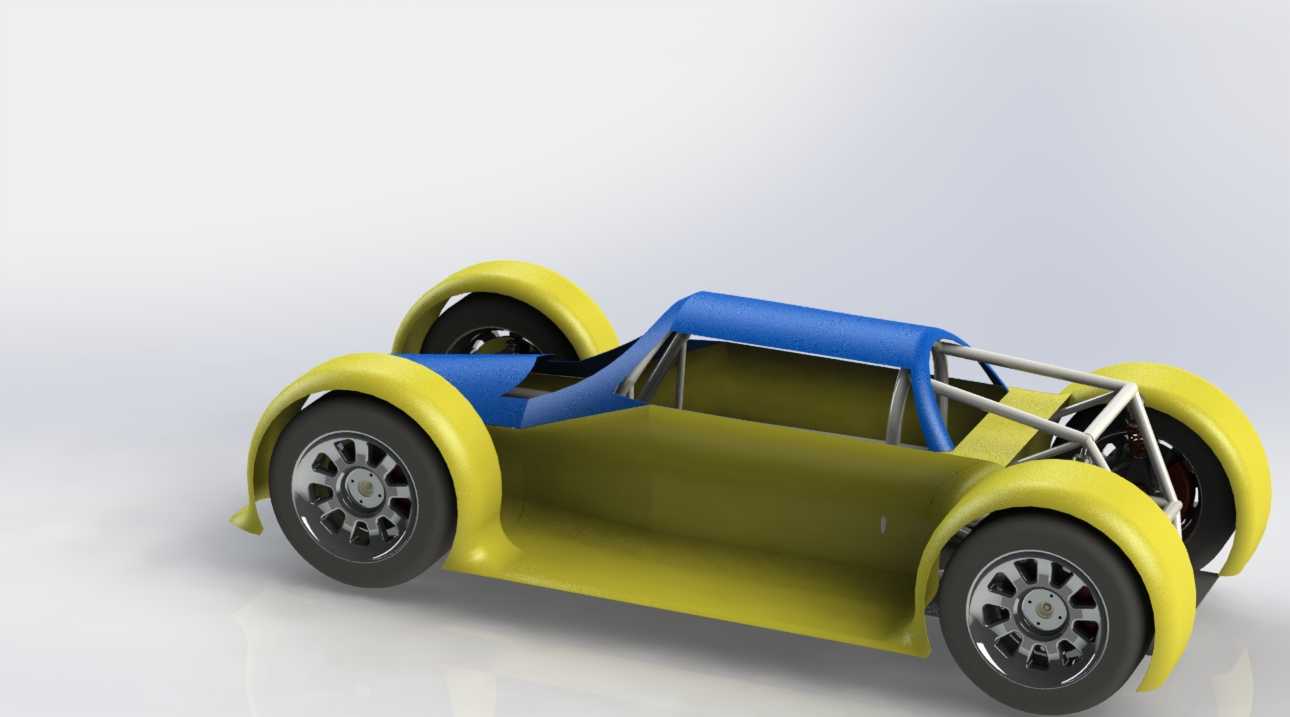

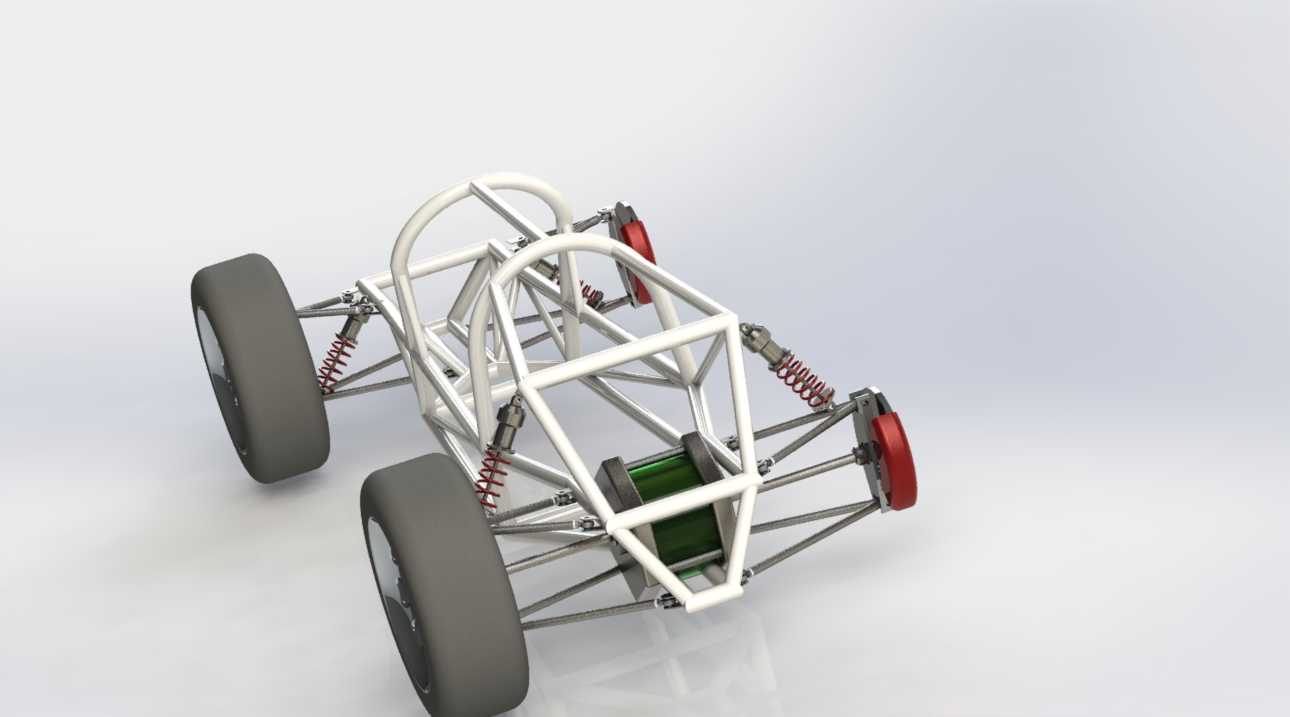

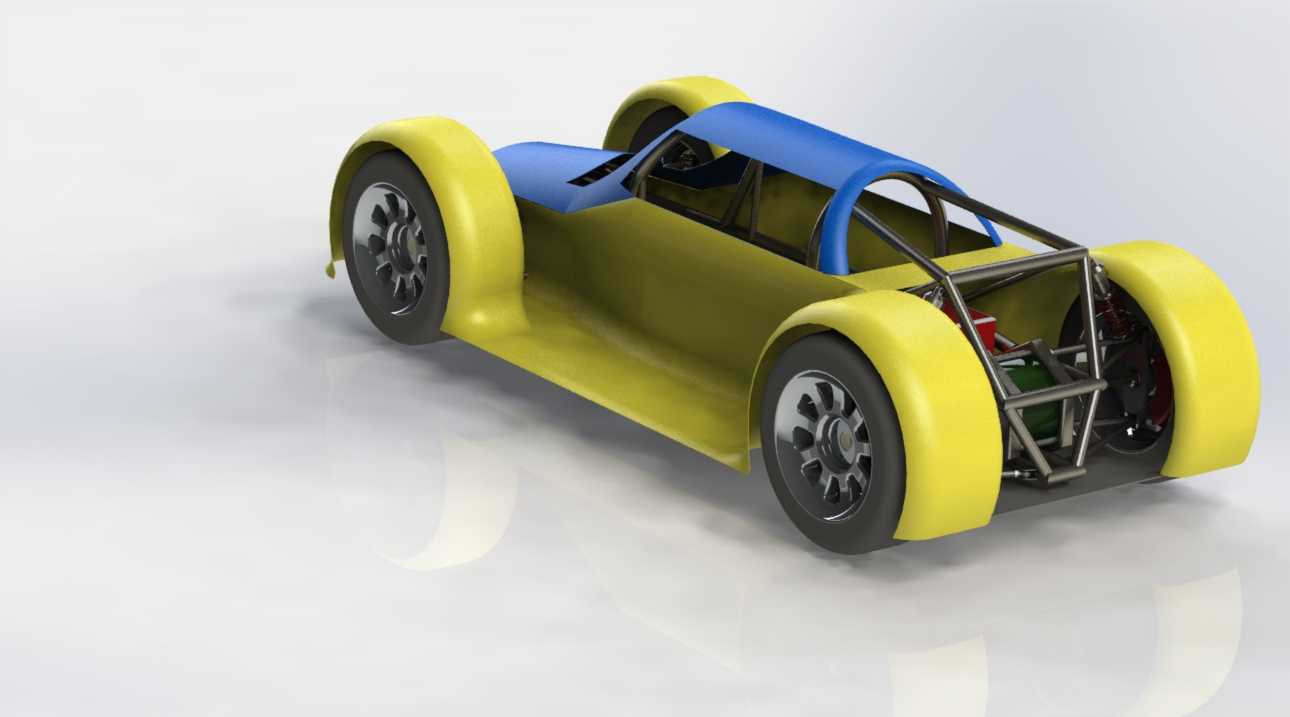

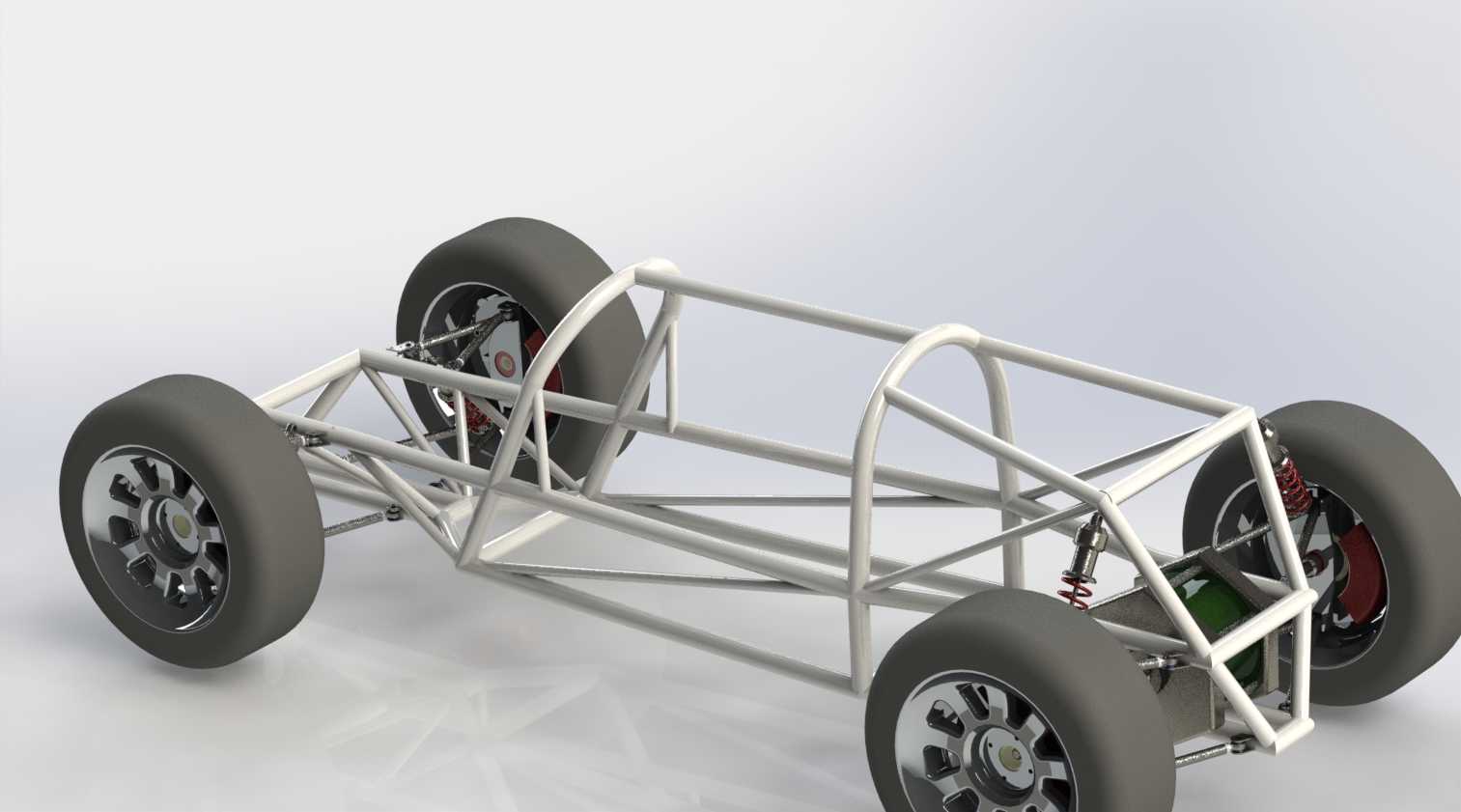

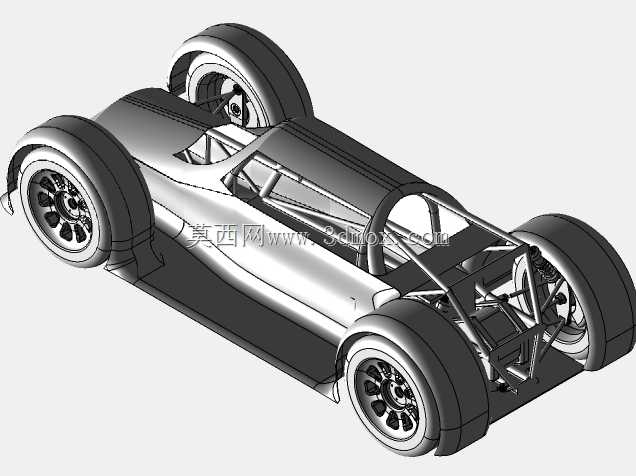

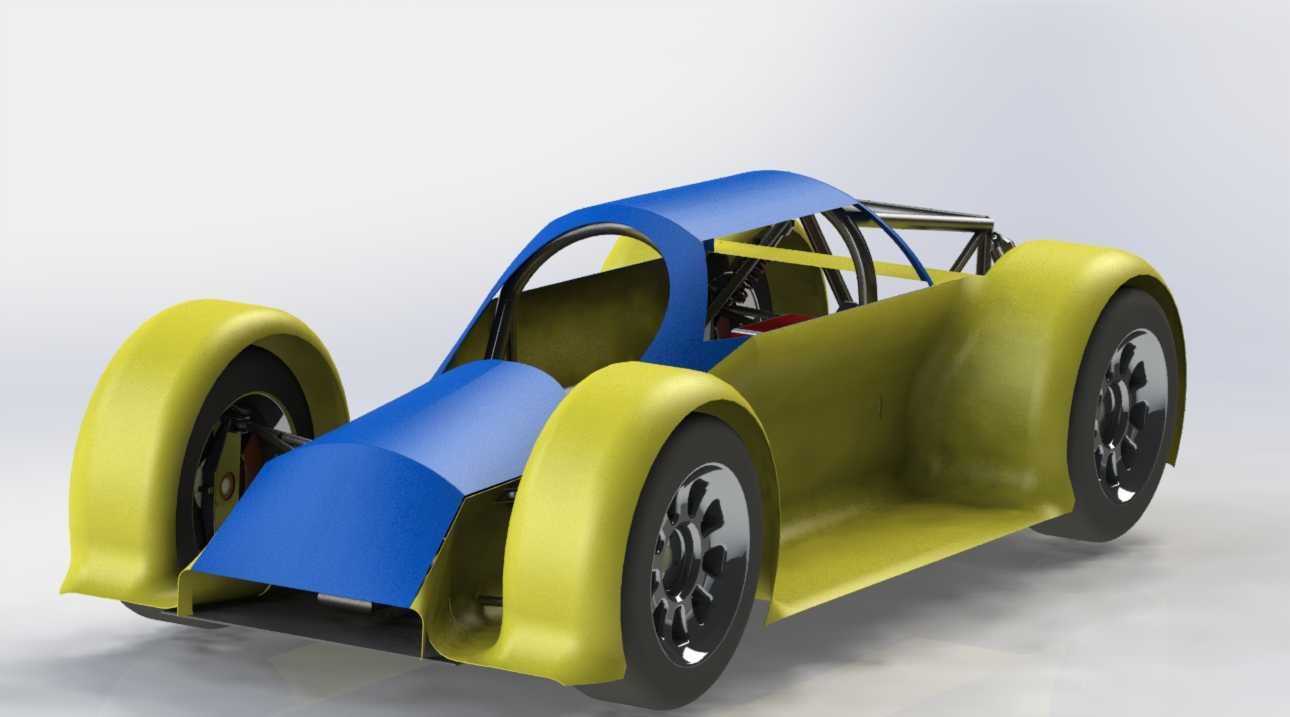

这套电动赛车底盘结构覆盖悬架、车架、轮毂系统与车身主体，在大学生方程式电动赛事、小型电动场地赛车研发场景中可直接作为结构验证的基础载体，也能为低速电动特种车辆的底盘开发提供结构参考。设计过程中优先考虑了赛事场景下的载荷传递路径，车架采用空间管桁架结构，将电池仓、驾驶舱、动力安装位的受力点通过连续管材衔接，避免应力集中在单段管材上，同时控制整体扭转刚度满足赛道过弯时的抗形变需求。悬架部分采用双叉臂独立结构，上下摆臂的铰接点位置经过硬点优化，匹配轮毂单元的转向节安装位，保证轮跳过程中前轮定位参数的变化量控制在合理区间，减少轮胎异常磨损，同时适配赛事用热熔胎的接地特性。轮毂系统集成了制动安装位、轮辋连接法兰与轴承座结构，预留了轮速传感器的安装空间，可适配不同尺寸的赛用轮辋，安装边界上轮毂中心到车架纵梁的距离经过反复校核，避免转向最大角度时轮胎与车架、悬架摆臂发生运动干涉。车身部分采用半包覆式结构，在驾驶舱区域预留了防滚架的安装衔接位，前部的导流结构与底盘下部的平整化设计相互配合，可降低高速行驶时的底盘升力，同时车身覆盖件的安装点全部设计在车架的预设支架上，无需额外在管材上打孔破坏结构强度。设计时还考虑了电池组的安装空间，车架中部的空腔尺寸可适配标准模组的电池包，周边预留了高压线束的走线路径与固定点，悬架的减震器安装位采用可调式结构，可根据不同赛道的路面特性调整减震阻尼与车身高度，满足不同载荷下的底盘调校需求。各部件的连接位置全部采用标准化的铰接与螺栓连接设计，方便拆装维护，转向系统的安装位与悬架硬点匹配，保证转向传动比符合赛事操控需求，制动管路的走线路径沿着车架管材布置，避免行驶过程中被飞石击打或与运动部件发生摩擦。
