单级闭式圆柱齿轮传动减速箱体结构

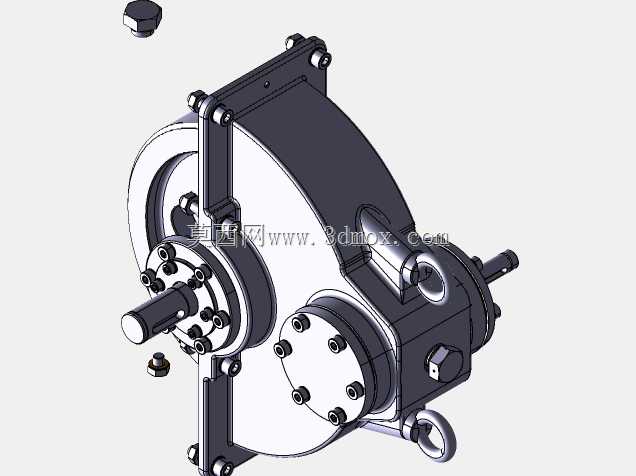

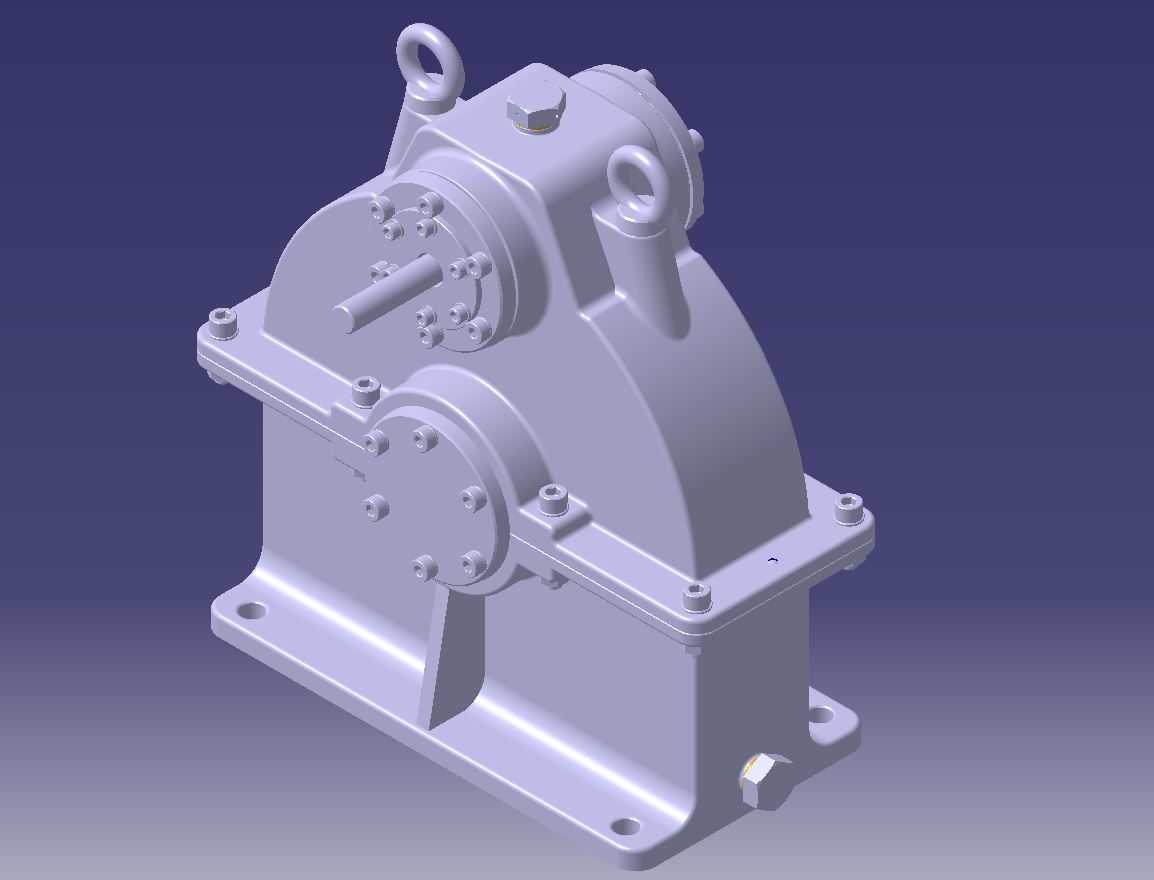

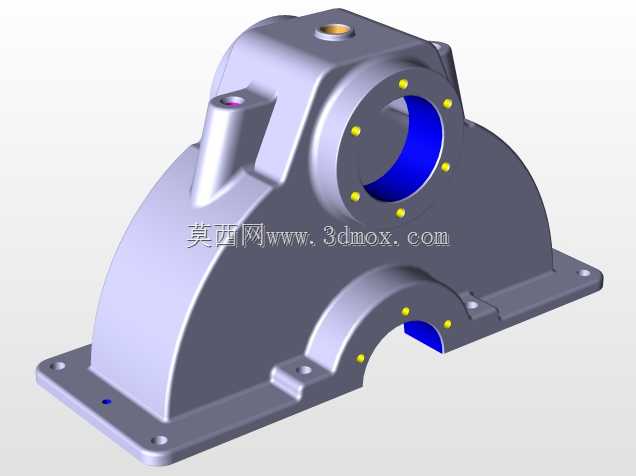

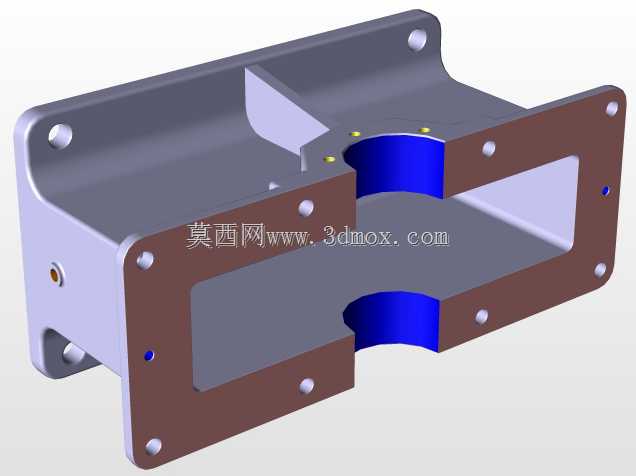

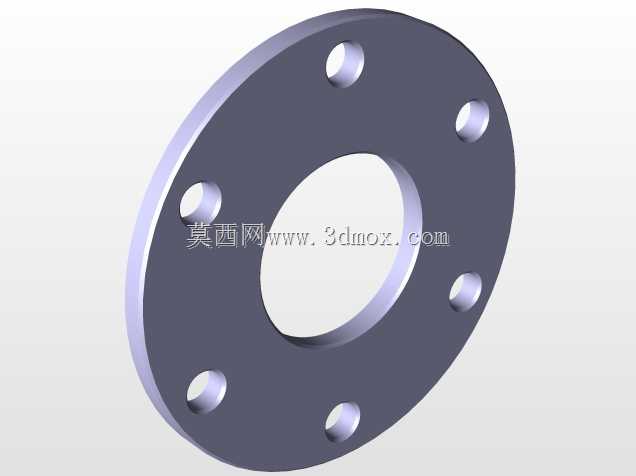

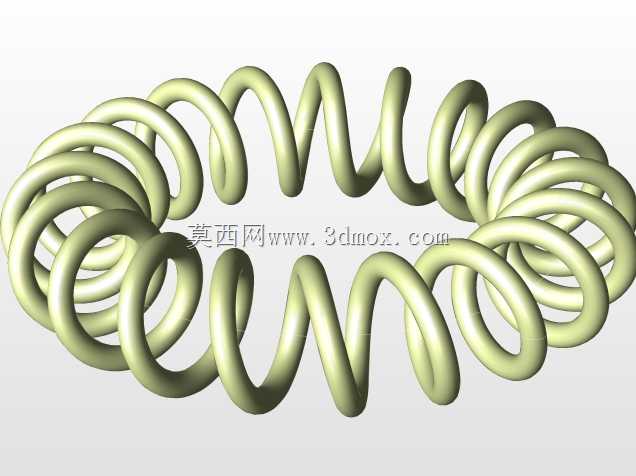

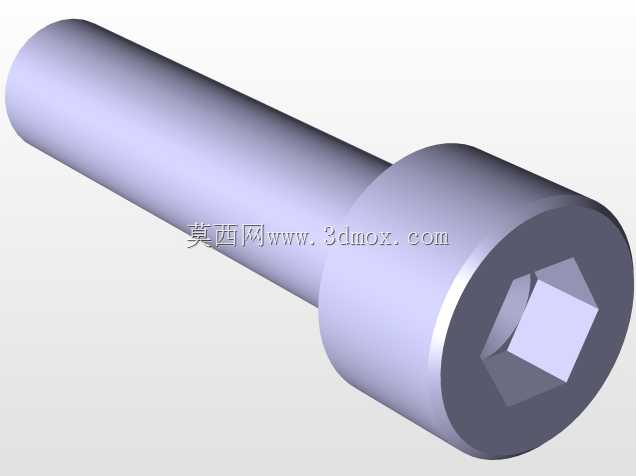

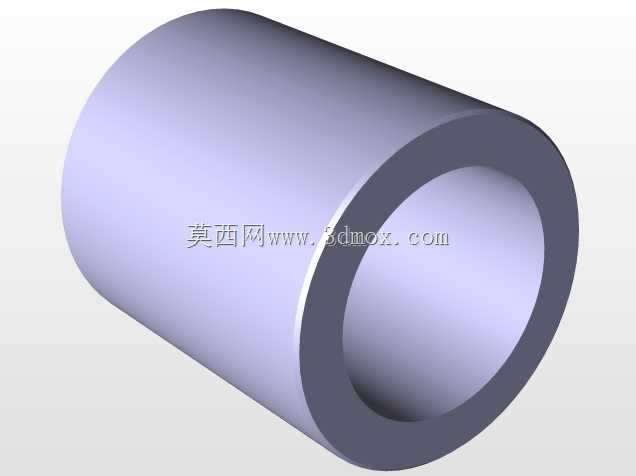

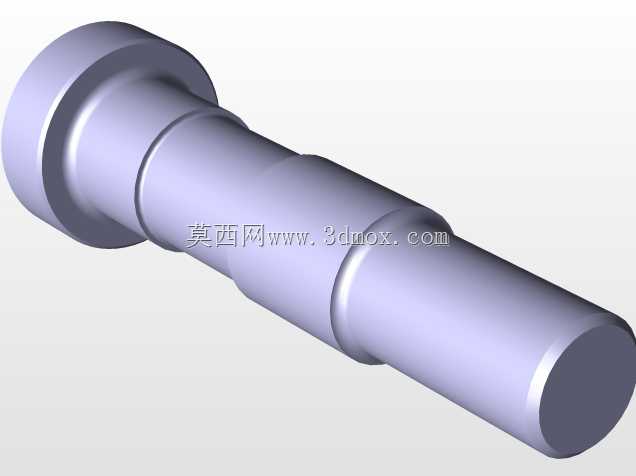

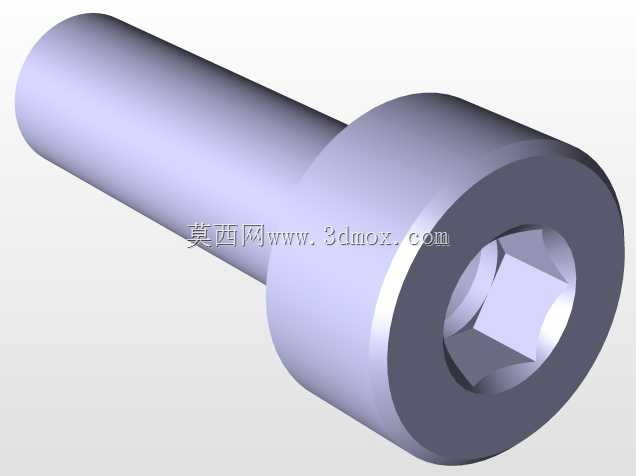

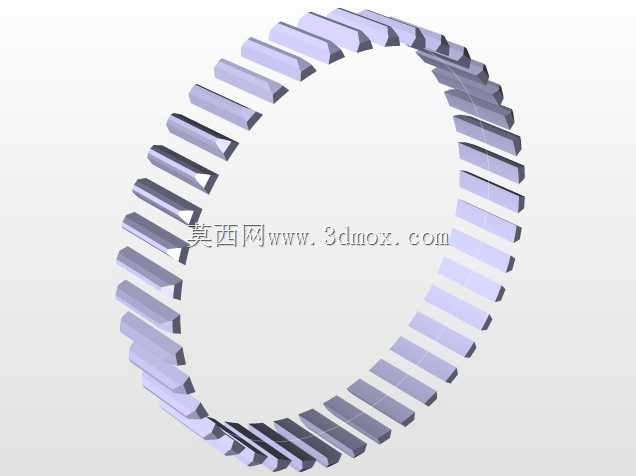

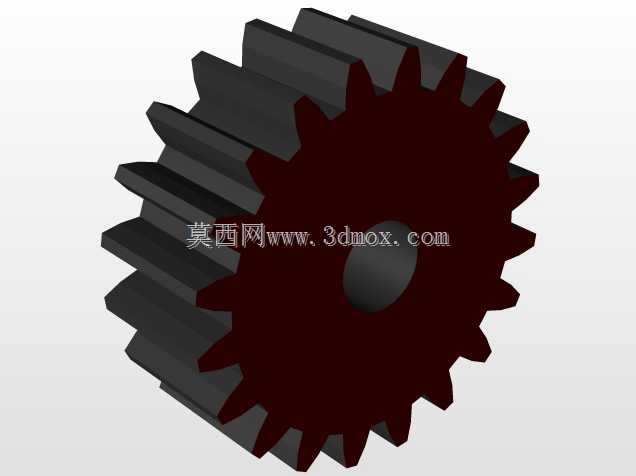

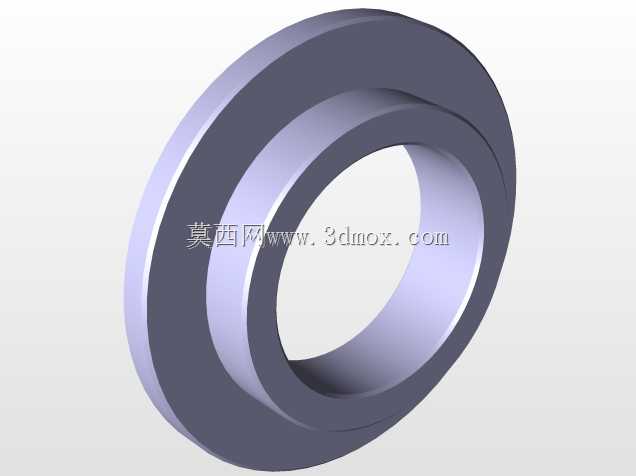

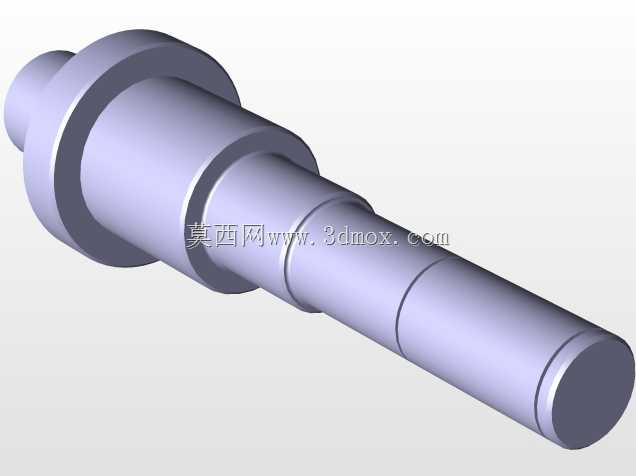

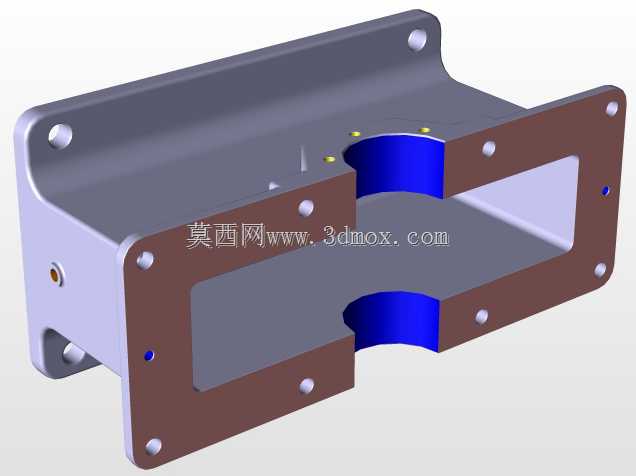

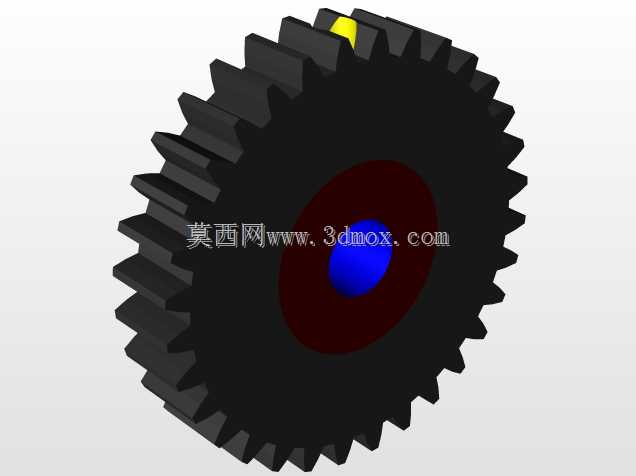

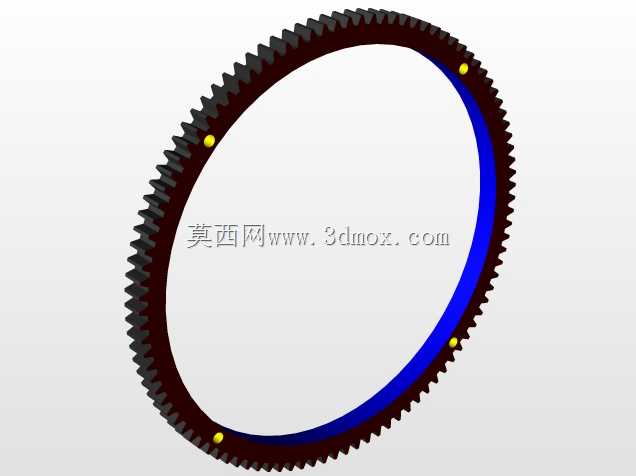

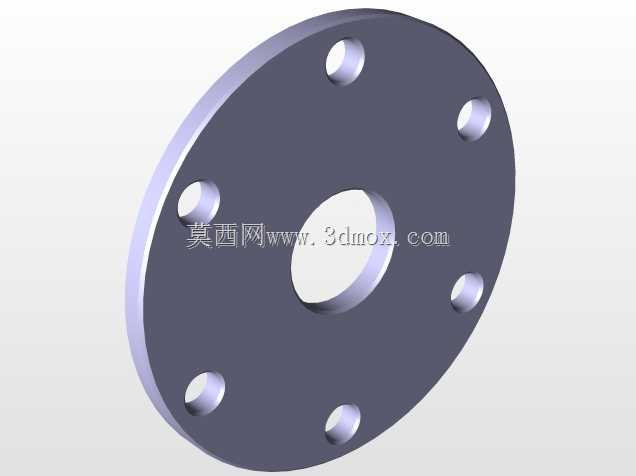

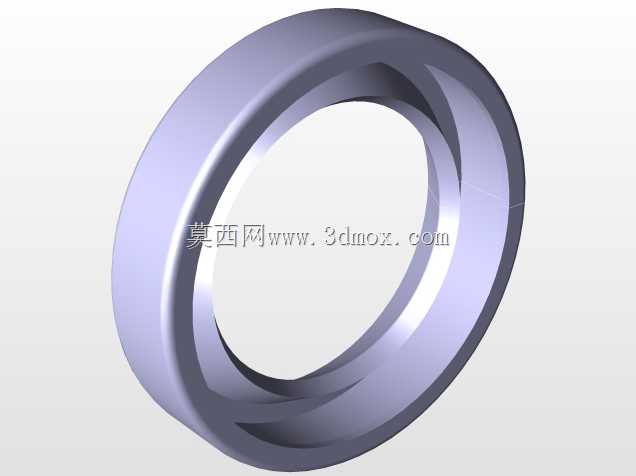

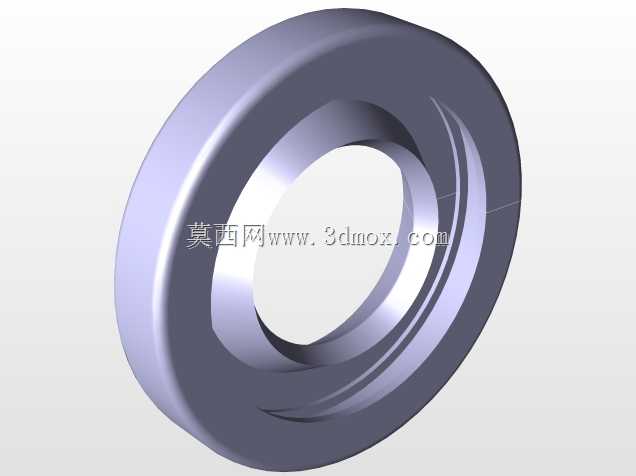

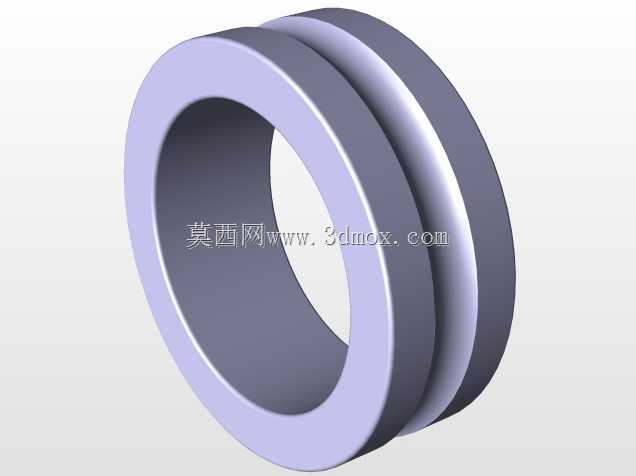

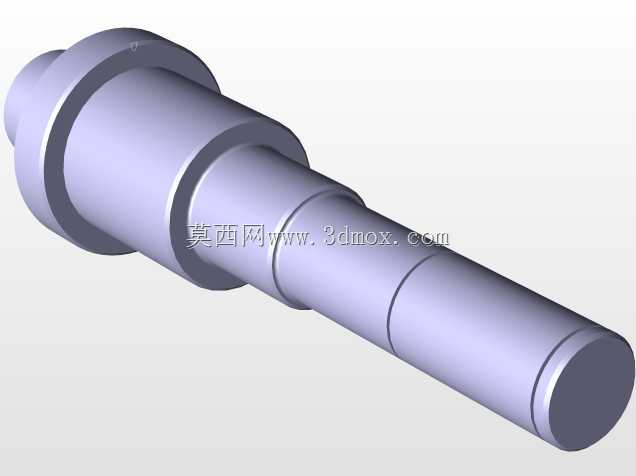

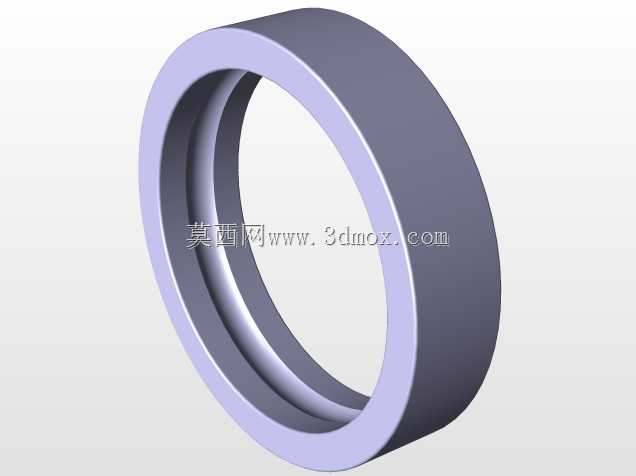

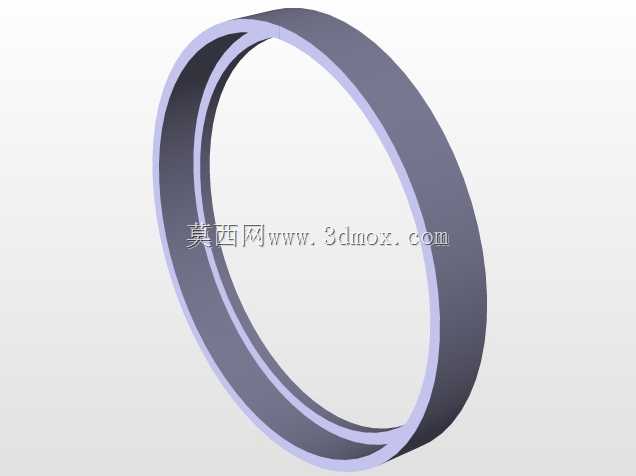

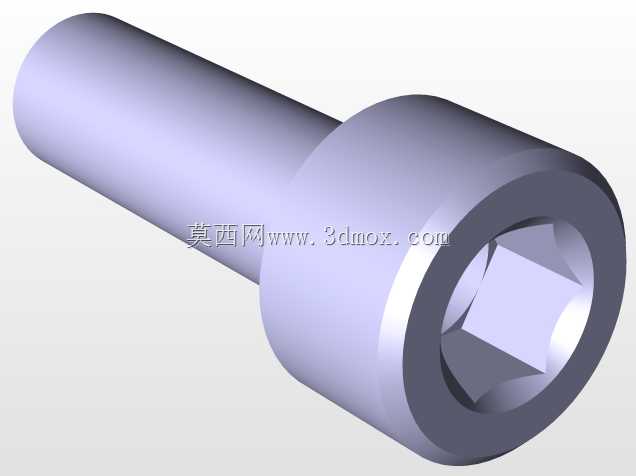

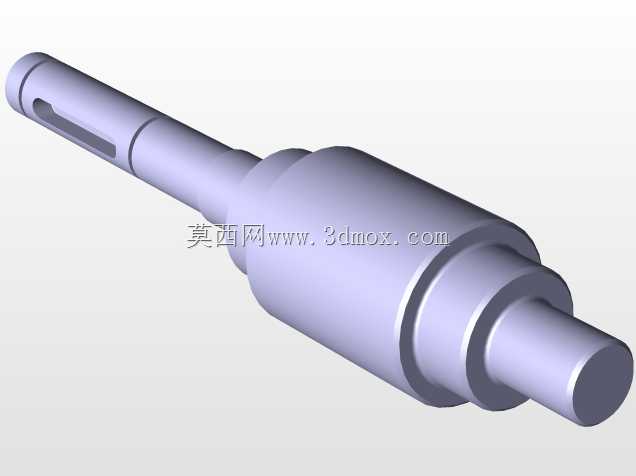

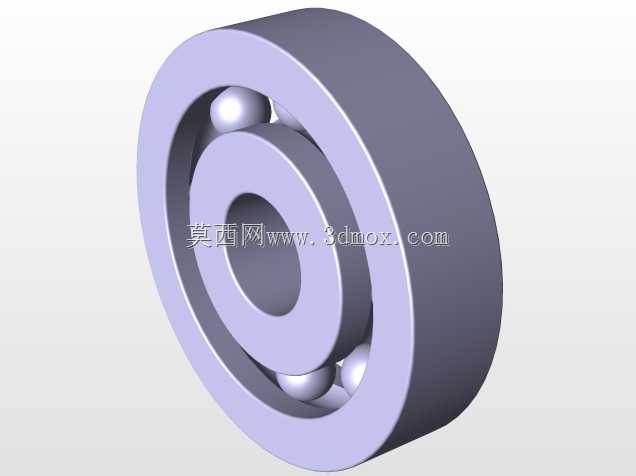

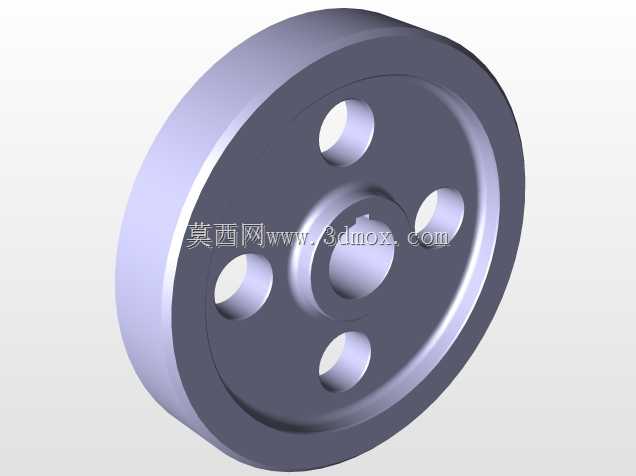

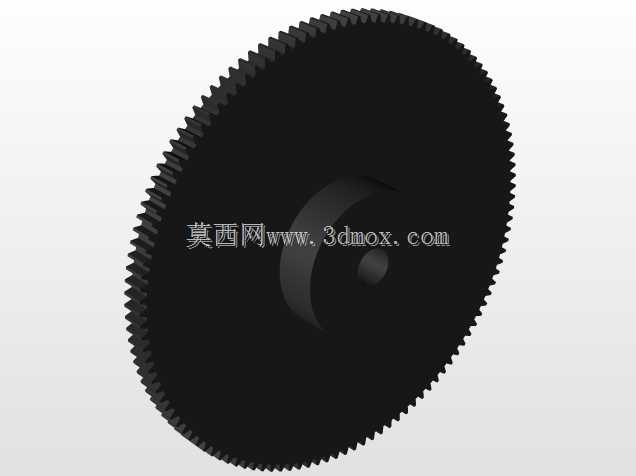

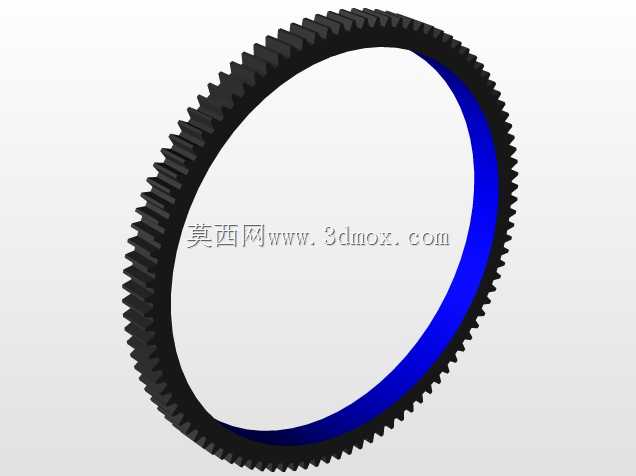

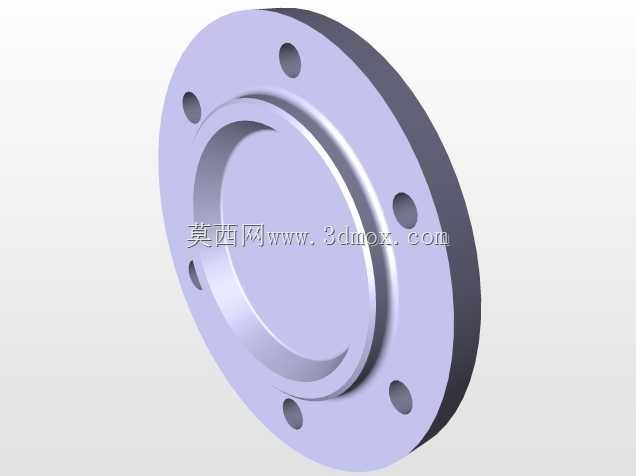

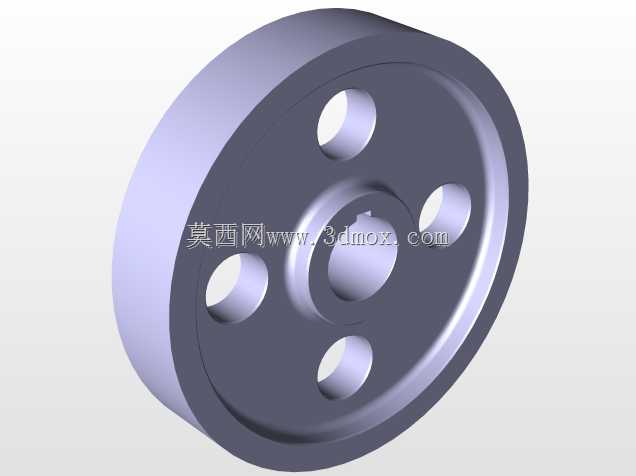

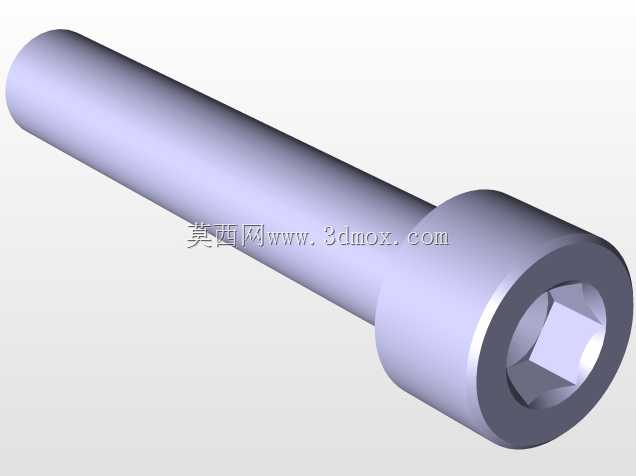

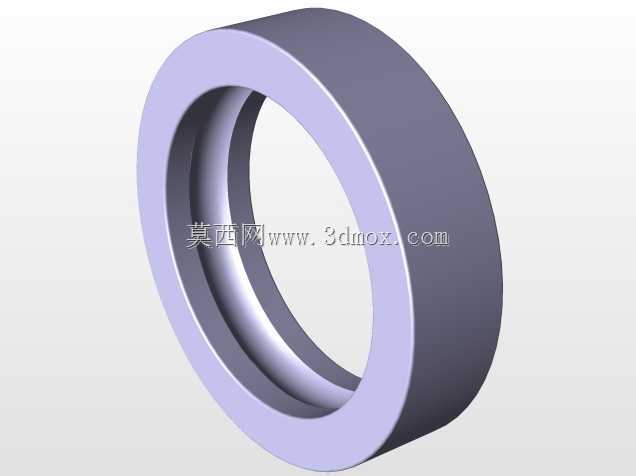

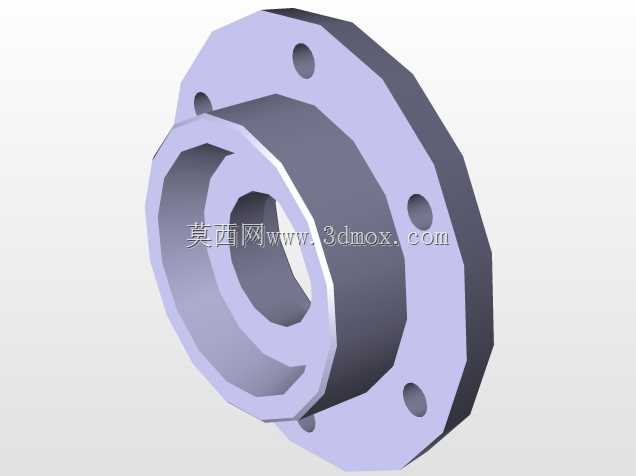

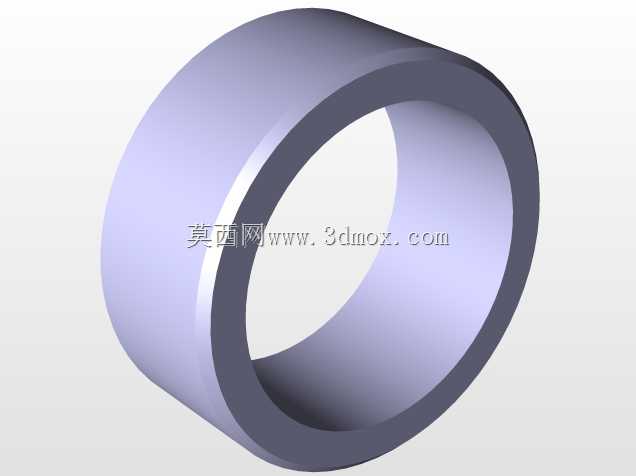

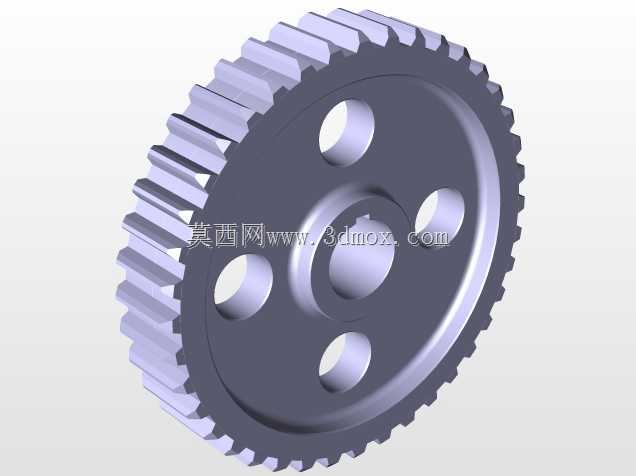

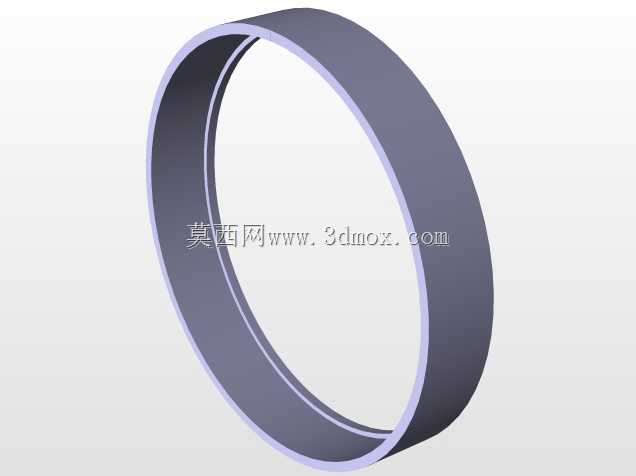

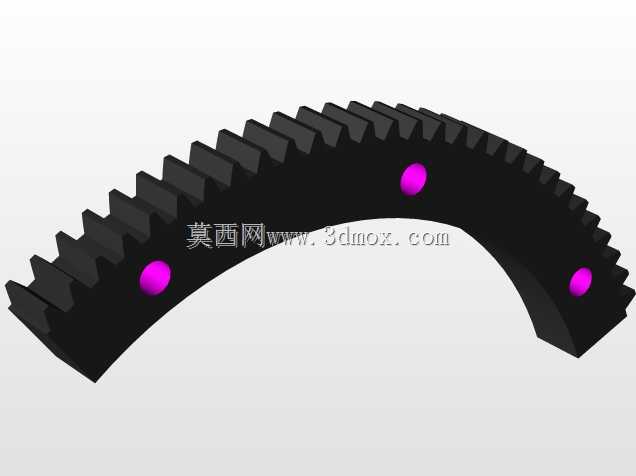

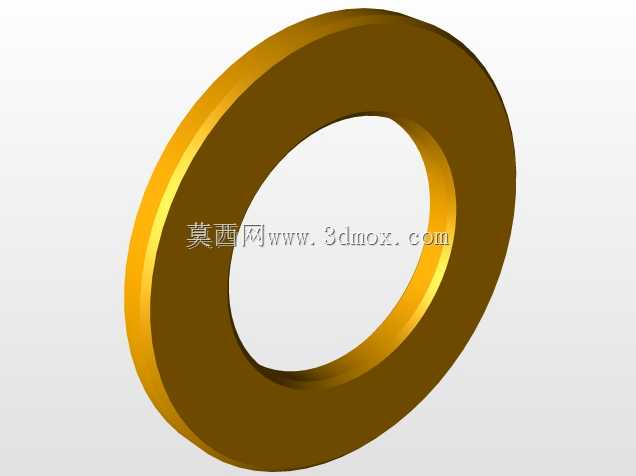

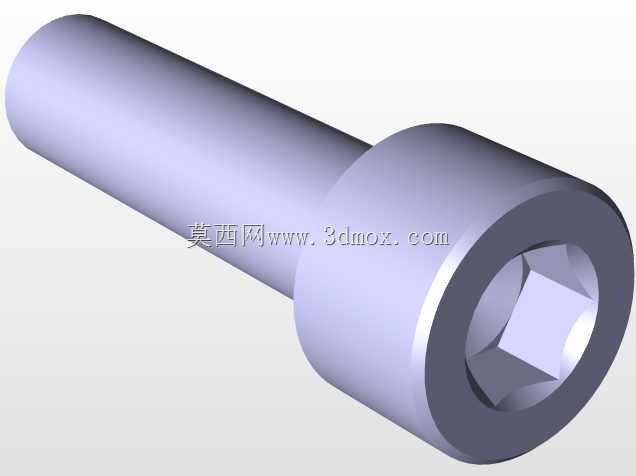

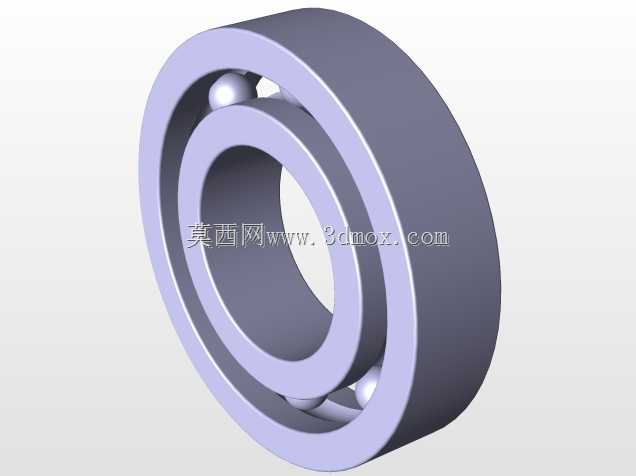

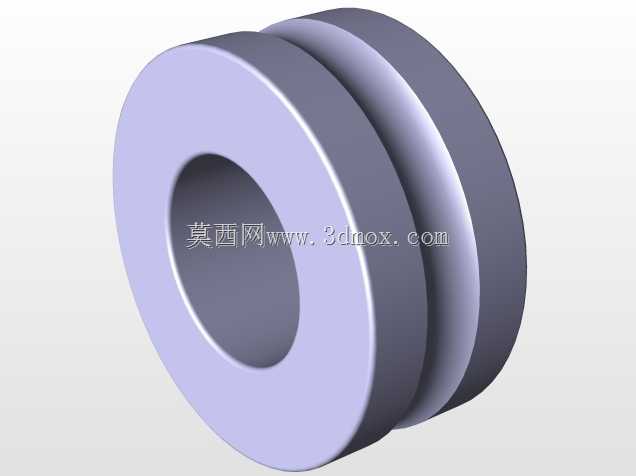

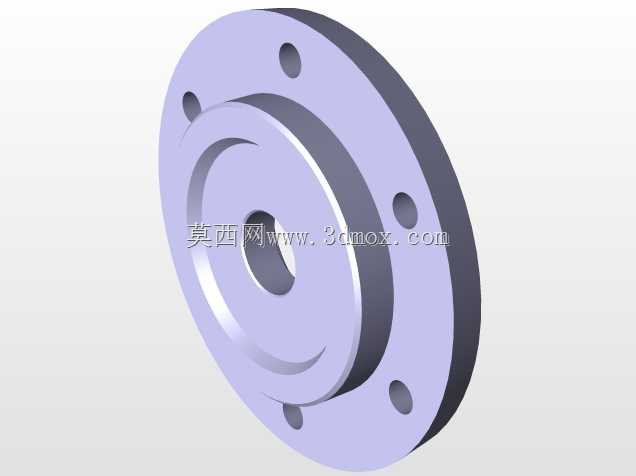

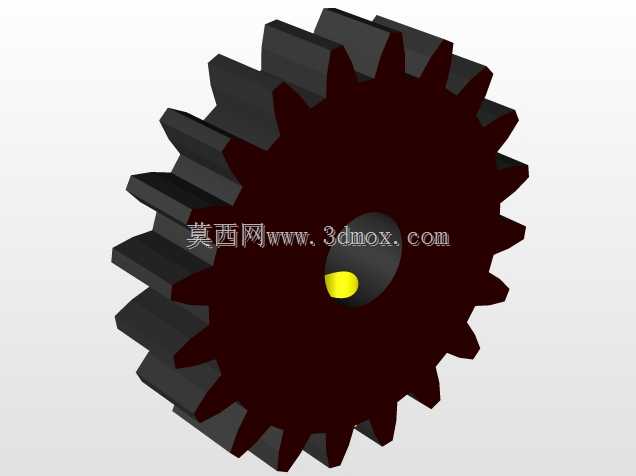

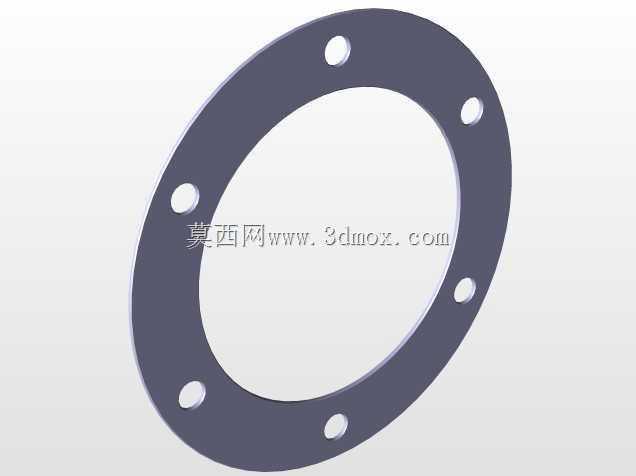

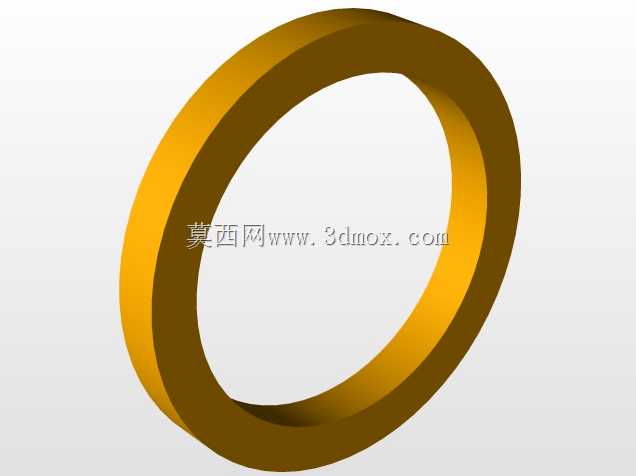

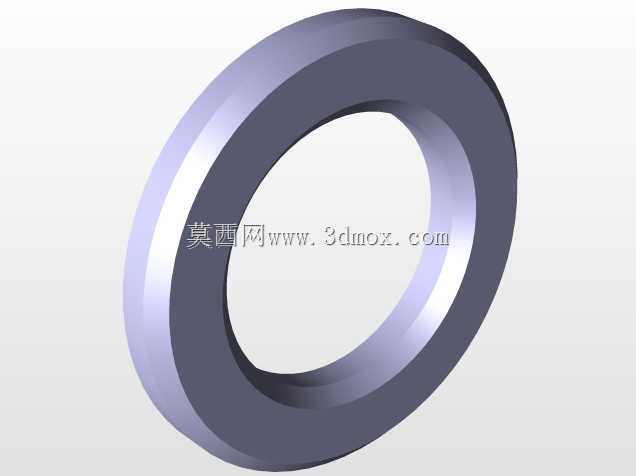

这款齿轮传动减速装置的箱体采用剖分式结构设计，上下箱结合面经过精密铣削加工，保证合箱后的密封性能，避免传动润滑介质出现渗漏问题。箱体底部设置一体化铸造的安装底座，底座上预留四个对称分布的地脚螺栓孔，安装时可通过螺栓将整机固定在设备机架或混凝土基础上，底座与箱体主体之间设置加强筋结构，提升重载工况下的整体刚性，避免传动过程中箱体出现共振变形。输入轴与输出轴采用平行轴布置方式，轴伸端均设置轴承安装位与密封槽位，可适配标准深沟球轴承或圆锥滚子轴承，满足不同径向、轴向载荷的传动需求。箱体顶部预留两个吊环安装孔，装配完成后可通过吊环完成整机的吊装转运，适配车间内设备安装、检修的移位需求。从实际应用场景来看，这类减速齿轮箱可配套在输送线驱动端、小型建材加工设备、农用机械传动系统、轻工包装设备的动力传输环节，作用是将原动机输出的高转速低扭矩动力，通过齿轮副啮合转换为低转速大扭矩的输出动力，匹配工作端的负载转速要求。设计过程中，箱体的壁厚按照齿轮传动的中心距、传递功率大小做了匹配计算，既保证箱体拥有足够的强度容纳内部齿轮、轴、轴承等传动零件，为齿轮啮合提供封闭的润滑空间，储存润滑油脂保证齿轮与轴承的长期润滑，又尽可能控制铸件的整体重量，降低材料成本。箱体侧面设置多个端盖安装止口，用于固定轴承外圈，同时方便装配时调整齿轮啮合间隙，也便于后期检修时拆卸内部零件，不需要完全拆解整机即可完成轴承、齿轮的检查更换。箱座下部预留油位观察与放油的结构位，可实时监控箱内润滑油的液位高度，换油时可快速排空旧油。箱体外部的轮廓做了圆弧过渡处理，既减少铸造过程中的应力集中问题，也避免棱角结构在安装搬运过程中造成磕碰损伤。安装边界方面，底座的安装孔间距按照通用配套设备的安装尺寸做了标准化设计，输入输出轴的轴径、轴伸长度符合常规传动配套的尺寸规范，可直接对接标准联轴器、带轮等传动连接件，不需要额外做转接结构设计，降低设备配套的改造成本。
