带448线光学编码器的RS-385直流电机结构

在小型自动化执行机构、桌面级精密传动设备、智能小车驱动单元这类对转速反馈精度有要求的场景里，带编码器的直流有刷电机是选型时绕不开的选项，这款RS-385规格的电机搭配448线光学编码器的结构，刚好覆盖了中小扭矩、高分辨率转速反馈的应用需求。从实际使用的角度看，这类电机的核心作用是在输出旋转扭矩的同时，通过后端的光学编码模块实时反馈转轴的转速、转角位置，给控制系统提供闭环调节的信号依据，避免普通直流电机开环运行时的转速漂移、定位不准问题，常见于小型机械臂关节、精密送料机构、智能巡检小车的驱动轮组、桌面型3D打印设备的辅轴传动这类场景。

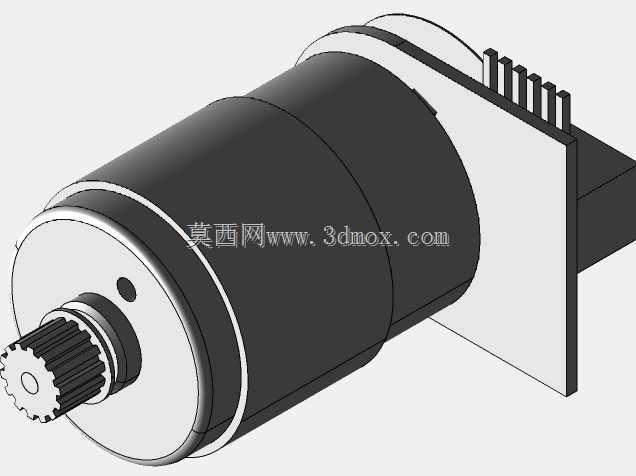

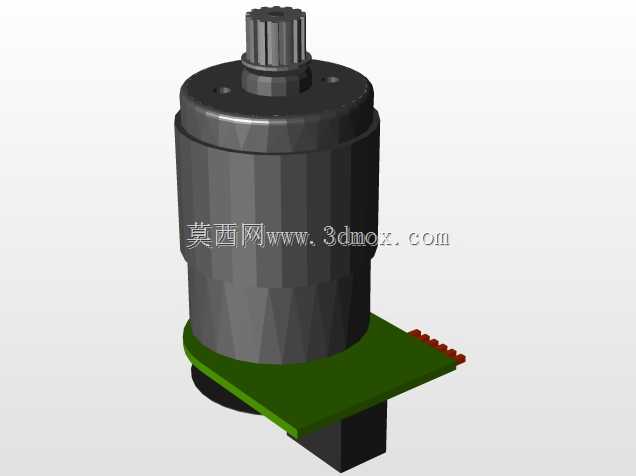

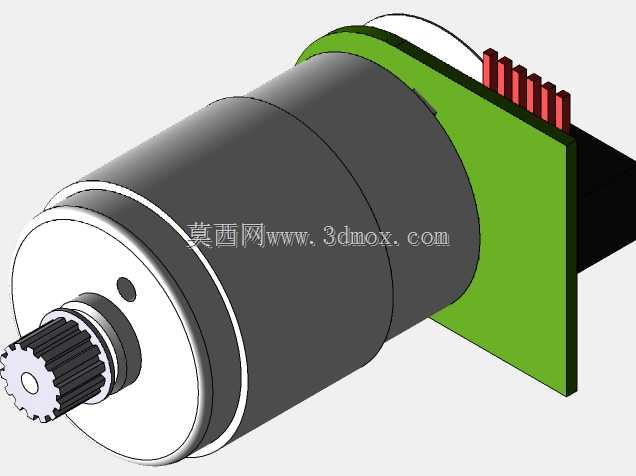

从结构设计思路上看，这款电机沿用了RS-385系列有刷直流电机的成熟主体架构，机壳采用薄壁拉伸钢壳做磁路封装，内部的永磁瓦、转子绕组、换向器结构都沿用了量产成熟方案，保证基础动力输出的稳定性；后端的光学编码器模块没有采用额外叠加独立外壳的冗余设计，而是直接利用电机后端盖的安装位做定位，码盘直接固定在电机输出轴的尾端，和转轴保持绝对同轴，读头电路板通过支架固定在后端盖上，既压缩了整个组件的轴向总长度，也避免了额外联轴器带来的传动间隙，保证编码信号采集的精度。编码器部分采用对射式光学读头搭配448线径向光栅码盘，每圈可以输出对应分辨率的脉冲信号，配合控制器的四倍频处理可以获得更高的位置检测精度，出线端采用集成接插件设计，避免散线接线时的线序错误问题，接插件的引脚同时覆盖电机动力供电和编码器信号输出，安装时一次插接即可完成接线。

从安装边界的尺寸来看，电机主体的外径符合RS-385系列的通用规格，前端输出轴带滚齿结构，可以直接配合配套的铜齿轮做动力输出，不需要额外做轴面滚花或者键槽加工，适配小型齿轮箱的快速装配需求；前端盖的安装孔位和同系列普通RS-385电机完全兼容，原有使用普通RS-385电机的设备如果需要升级闭环控制，可以直接替换这款带编码器的版本，不需要修改安装位的结构尺寸。需要注意的是编码器部分的径向尺寸比电机主体略大，设计安装腔的时候要预留出编码器模块的径向空间，同时要注意接插件的出线方向，避免和周边结构件产生干涉，编码器的读头电路板做了绝缘封装，正常安装状态下不需要额外做绝缘处理，但是要避免金属碎屑进入码盘和读头之间的缝隙，防止遮挡光路导致信号丢失。

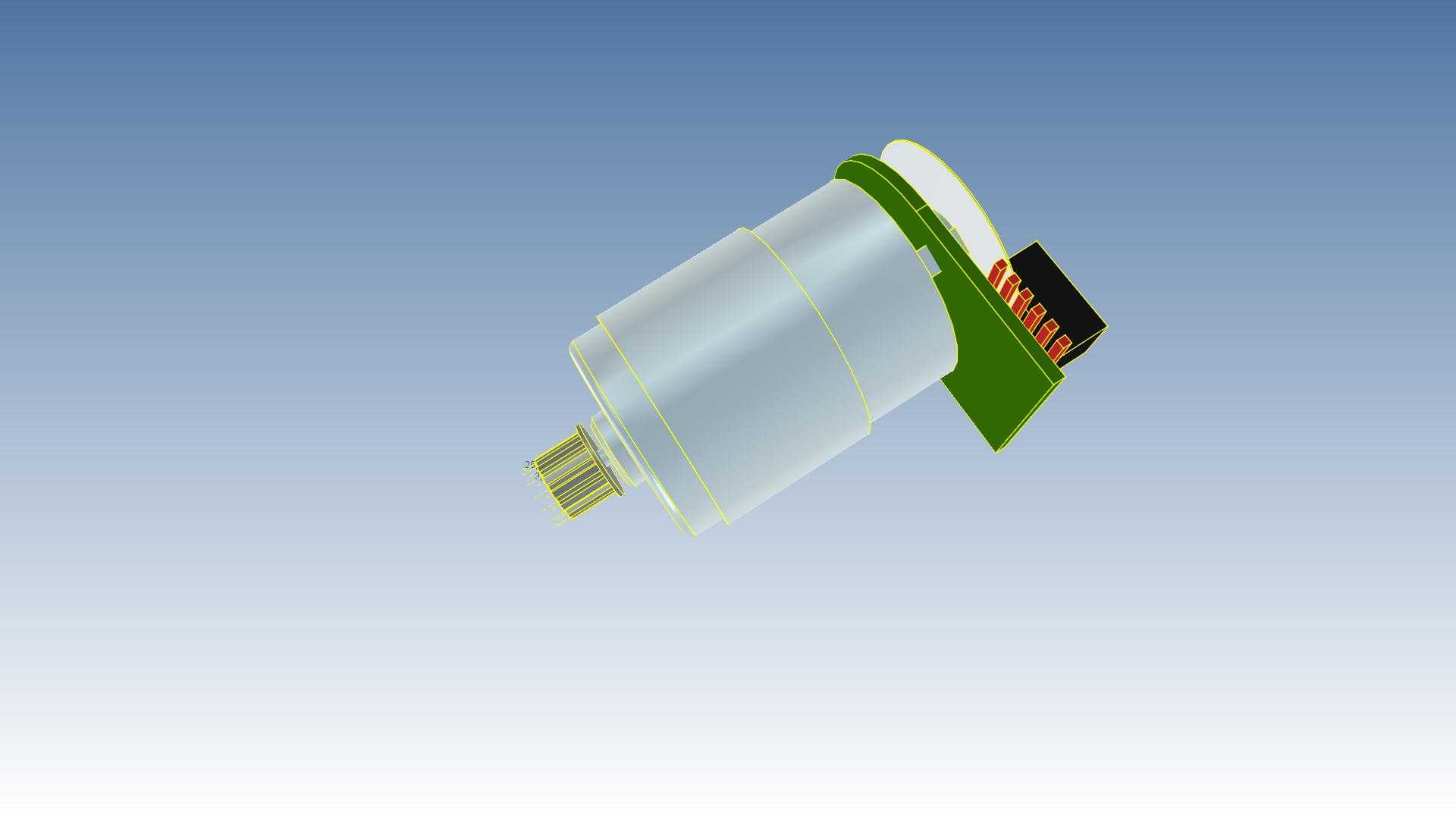

在实际选型适配的时候，要注意这款电机的编码器输出是正交脉冲信号，需要搭配支持正交编码计数的控制器端口使用，动力供电和编码器供电要做好隔离，避免动力线的电流干扰影响编码信号的稳定性；电机的输出轴径向负载要控制在允许范围内，因为码盘和转轴是硬连接，过大的径向负载会导致转轴变形，蹭到码盘或者读头，造成编码器损坏。整个结构的建模还原了电机本体、编码器支架、码盘、接插件、输出齿轮的所有细节，装配间隙都按照实际量产的公差做了预留，在做设备整体结构干涉检查、传动路径仿真的时候，可以直接调用这个模型做装配验证，不需要再额外测绘实物尺寸。
