铝方管框架结构桌面级FDM成型设备

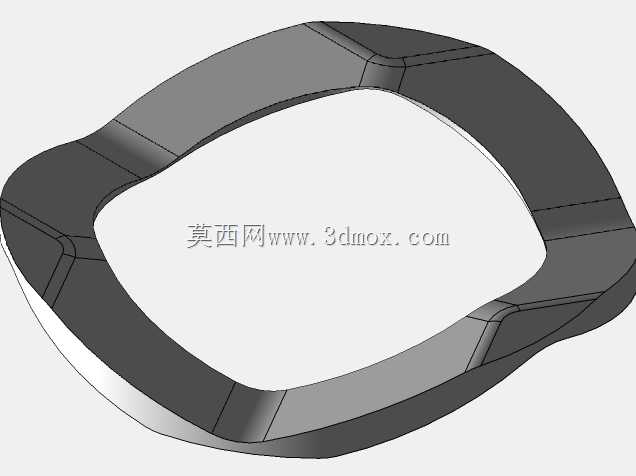

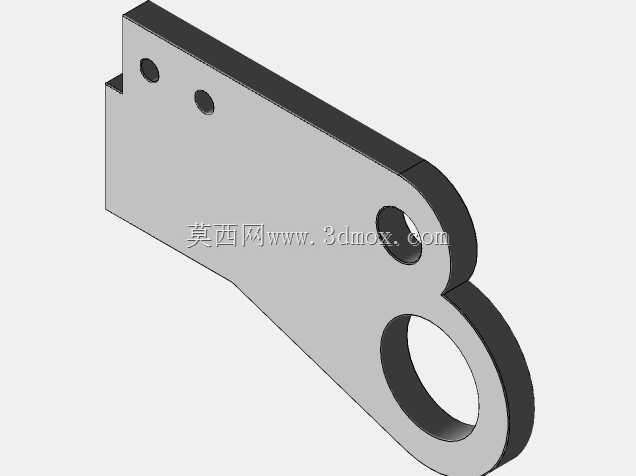

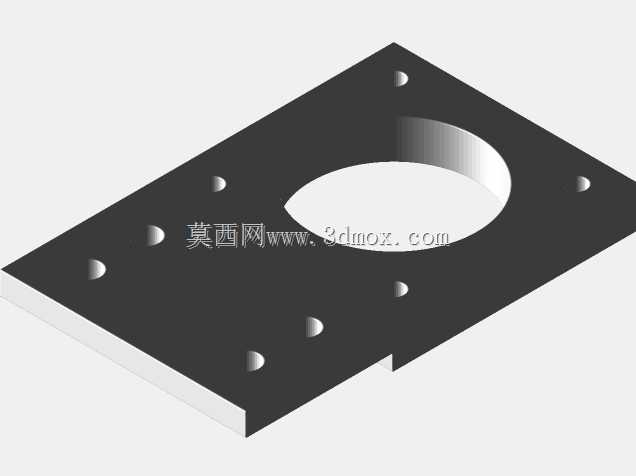

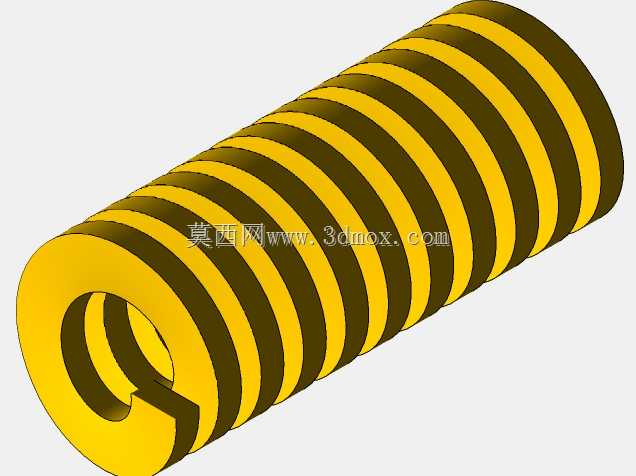

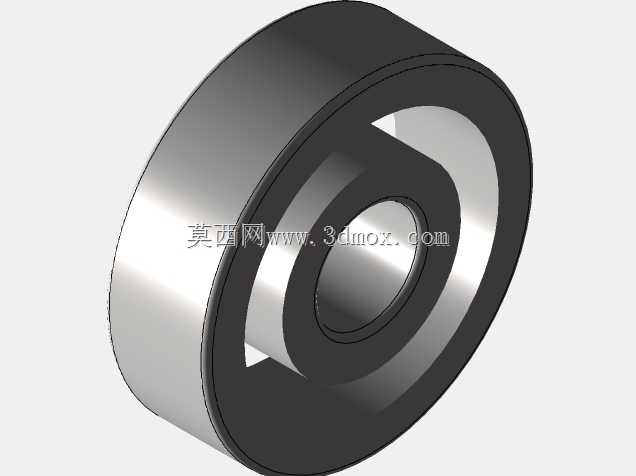

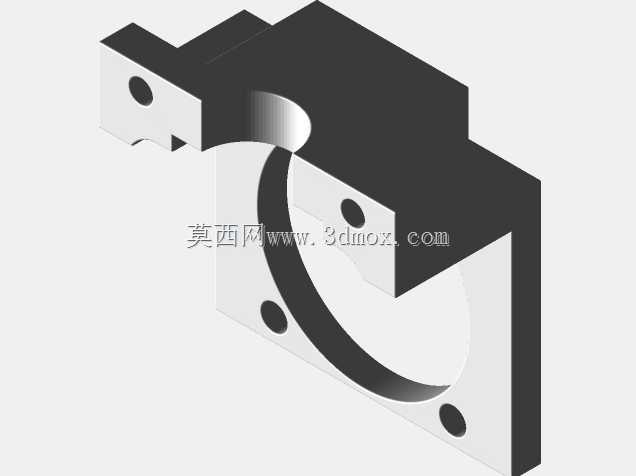

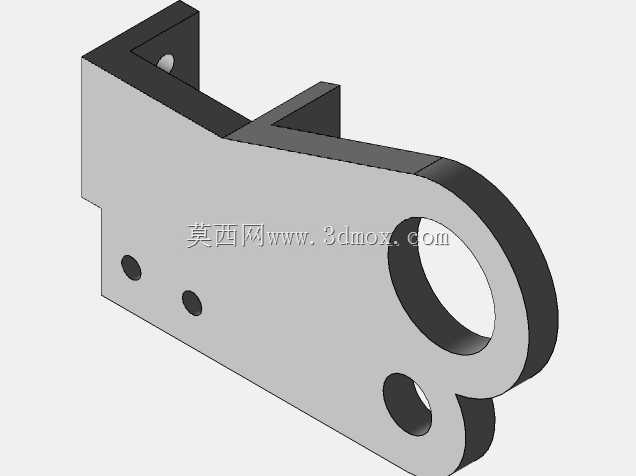

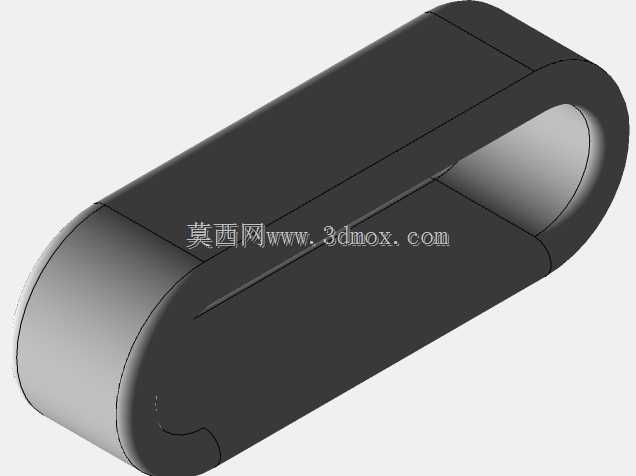

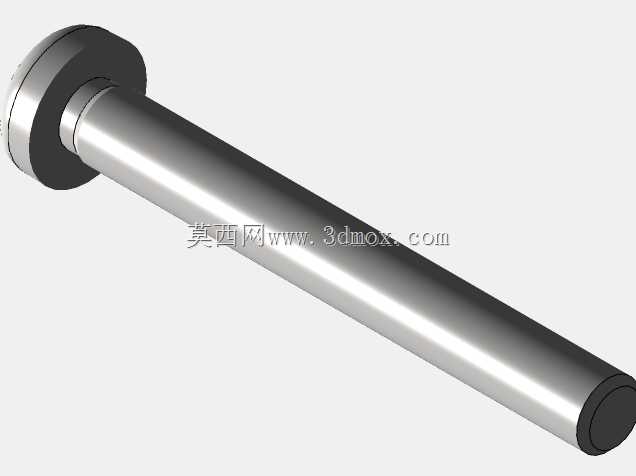

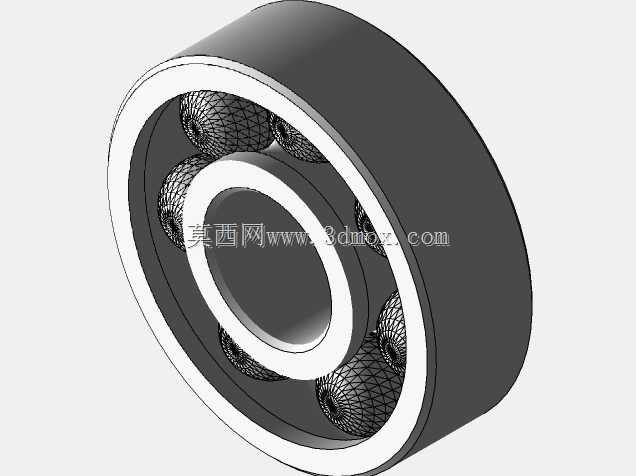

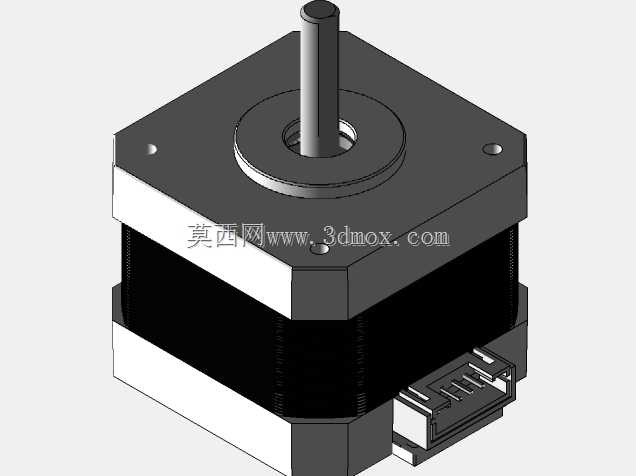

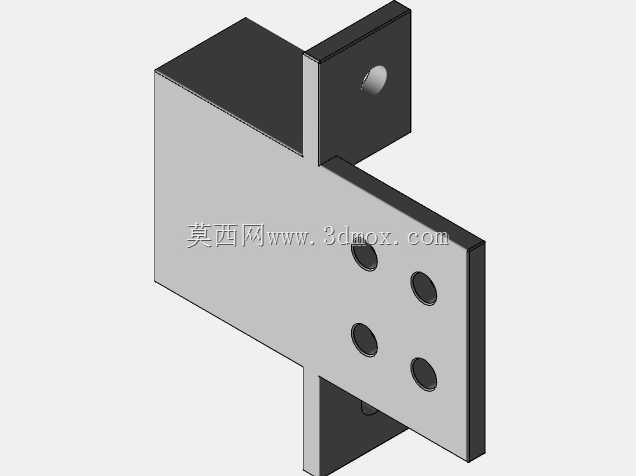

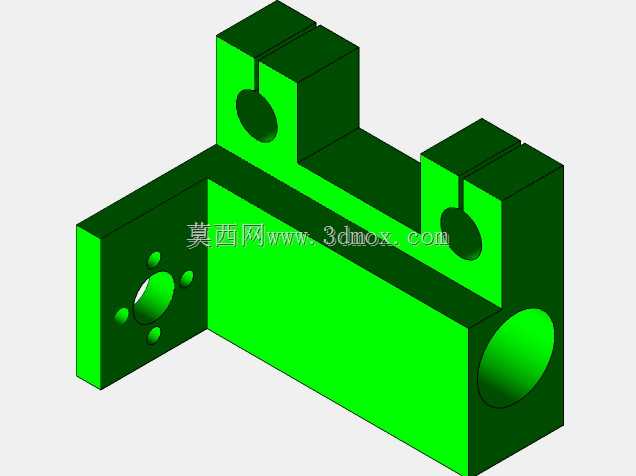

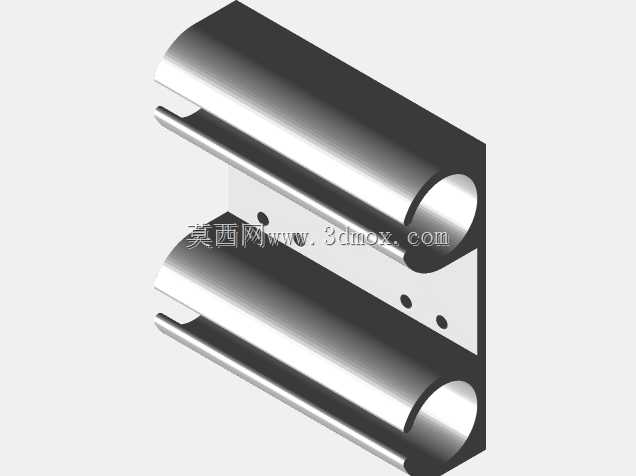

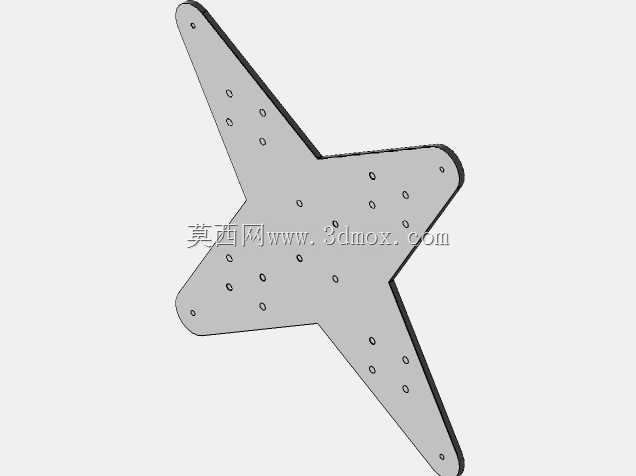

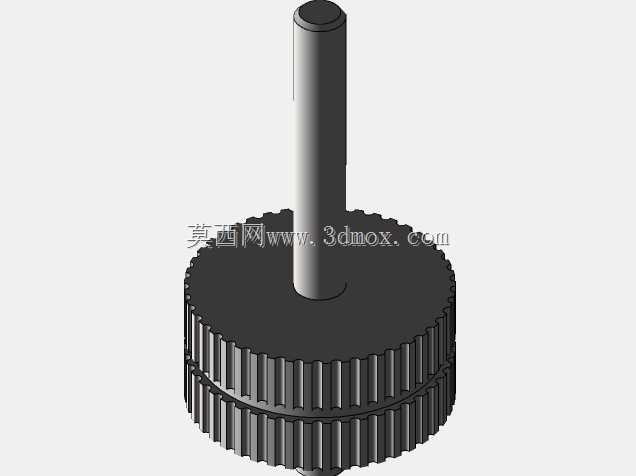

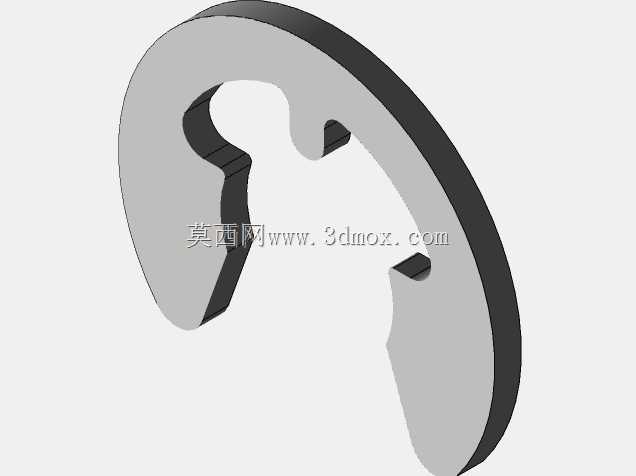

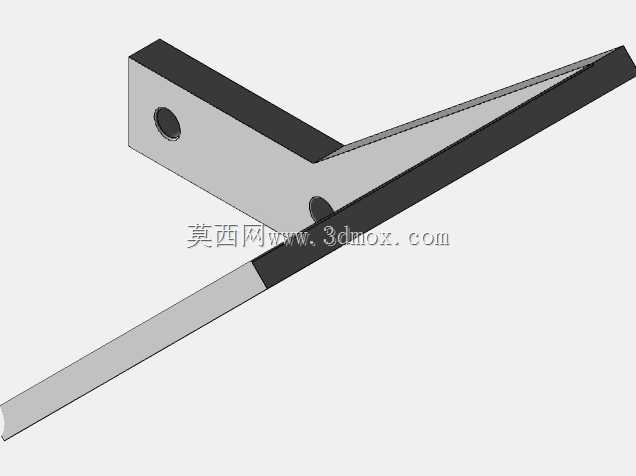

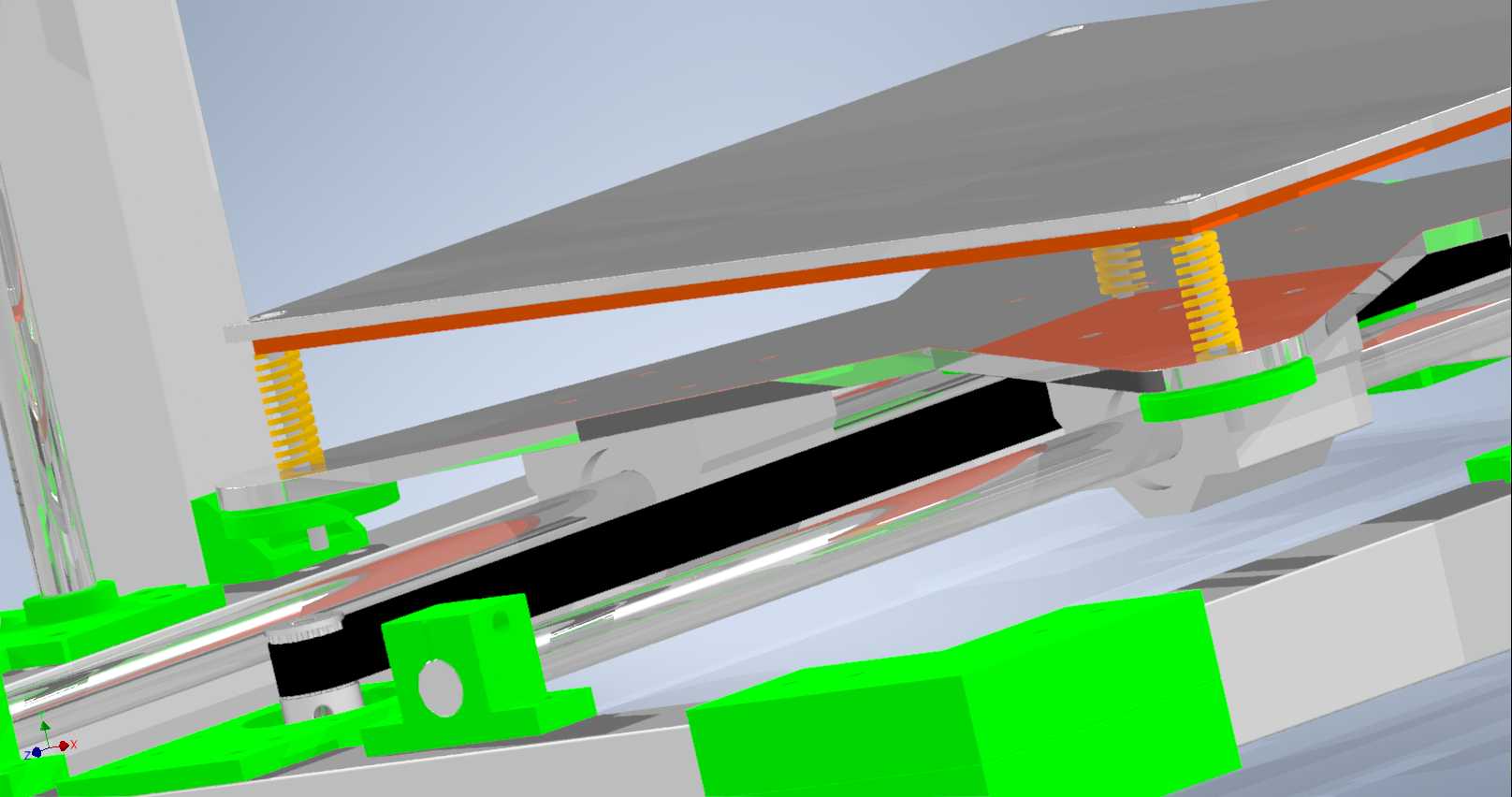

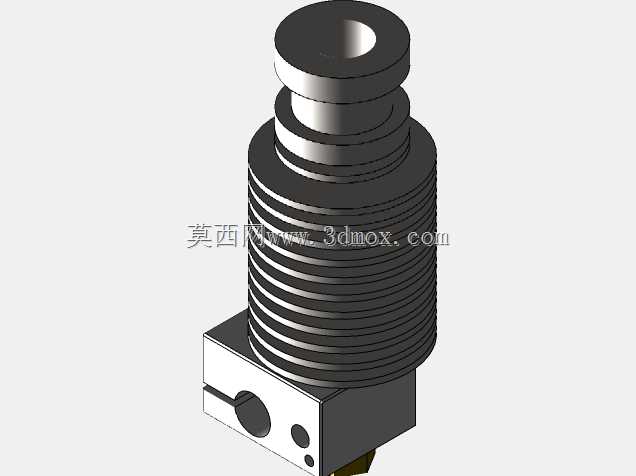

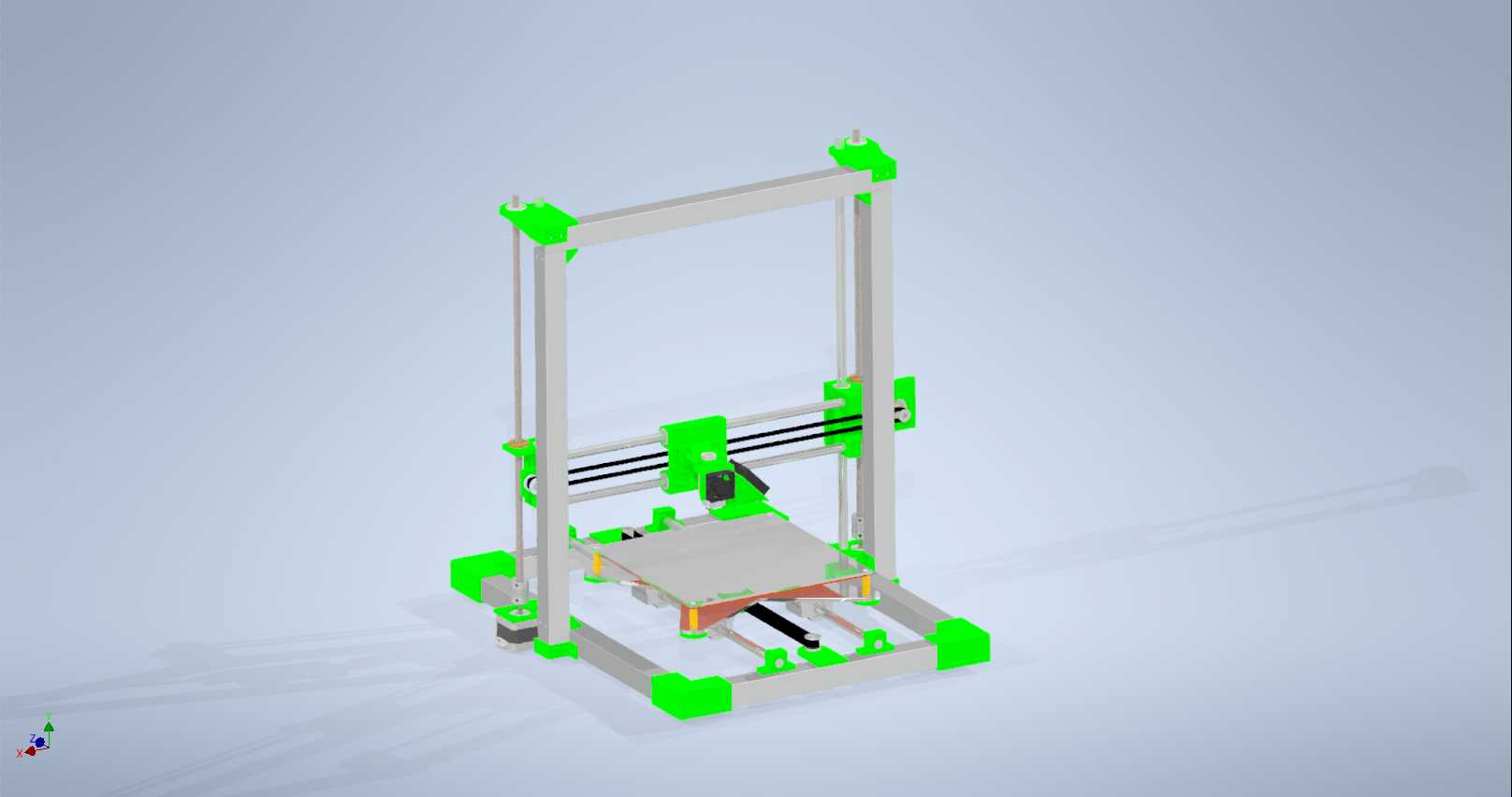

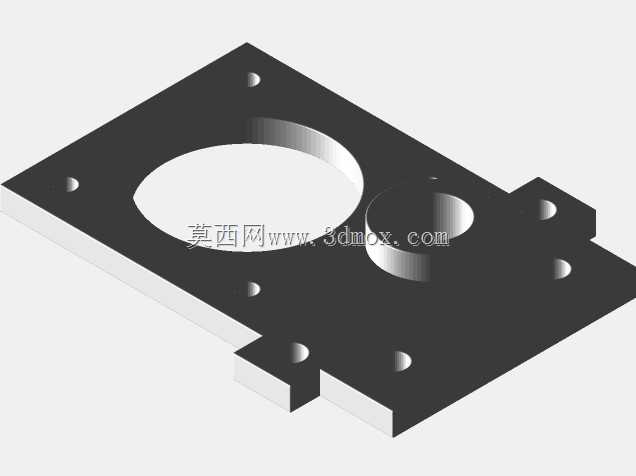

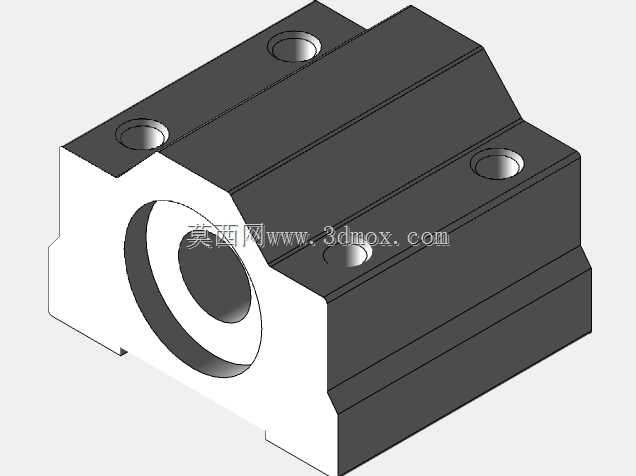

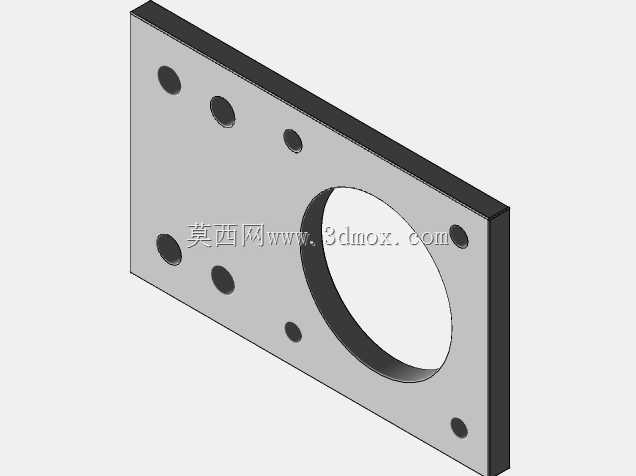

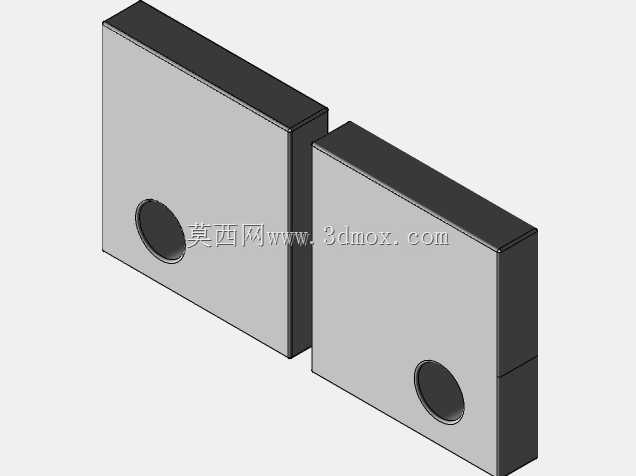

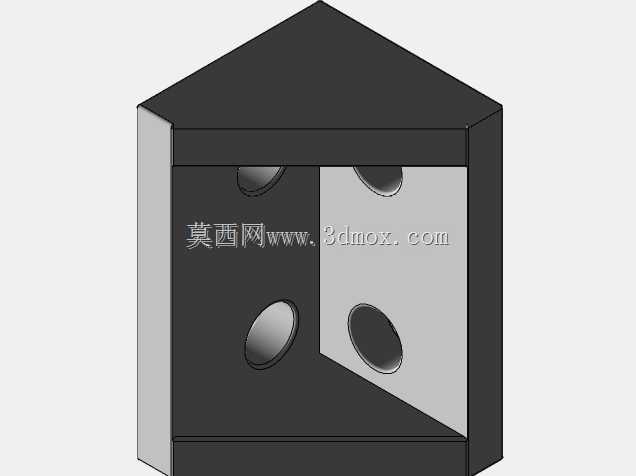

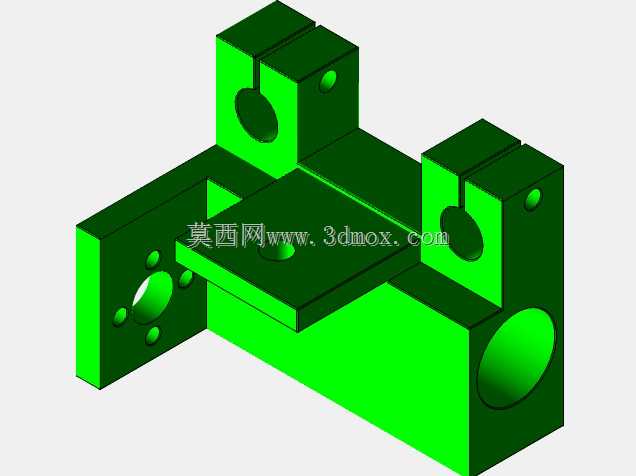

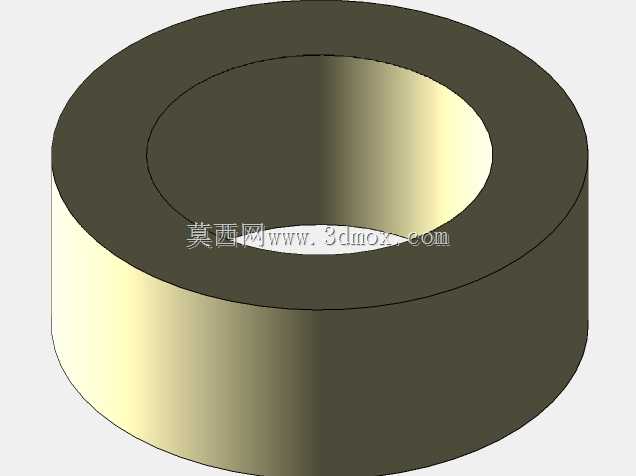

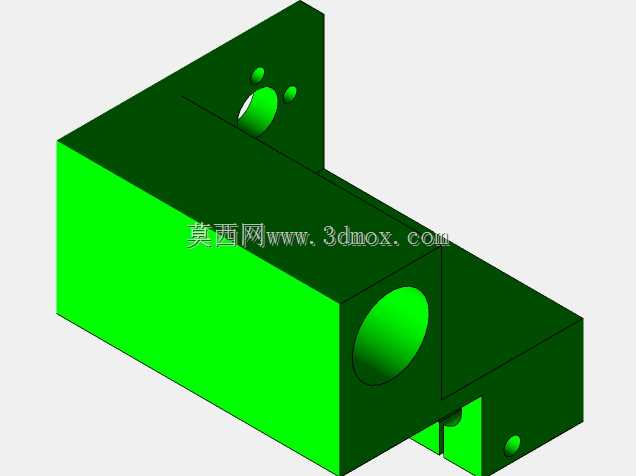

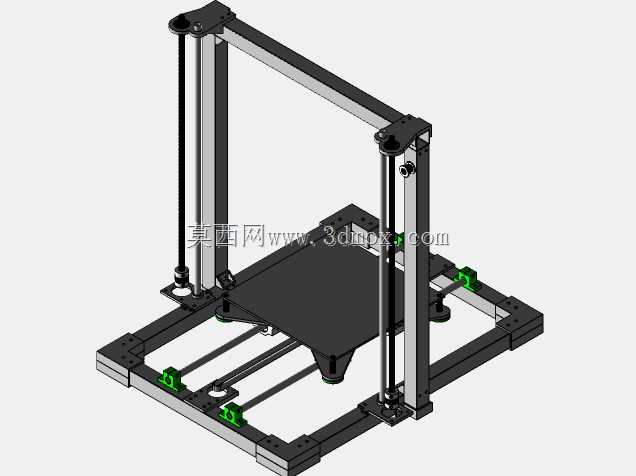

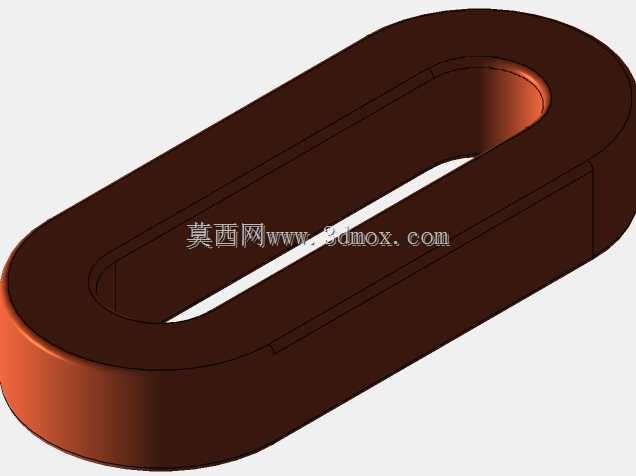

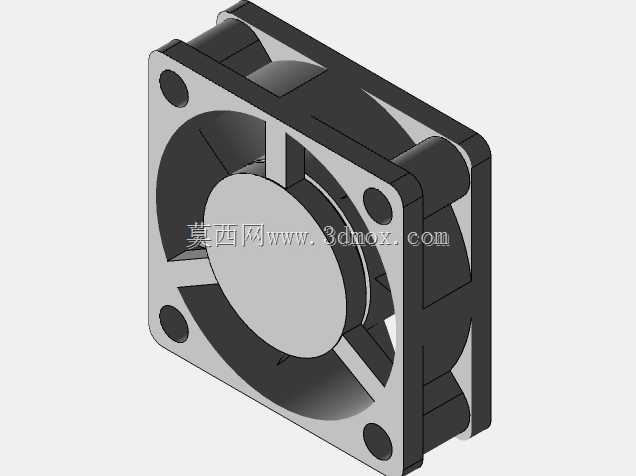

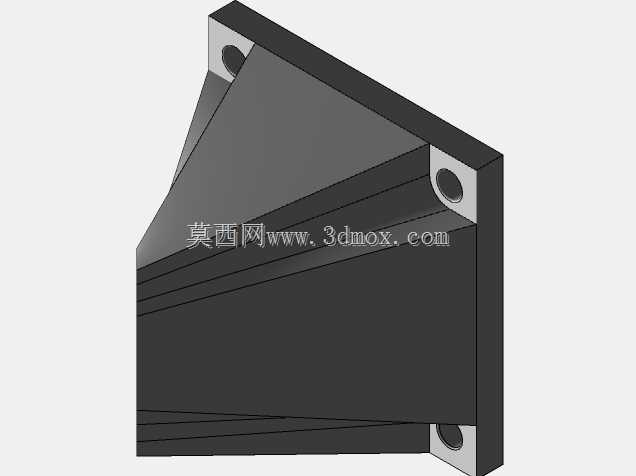

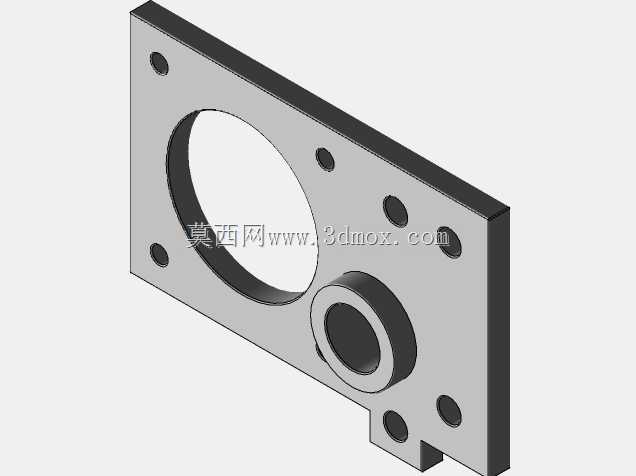

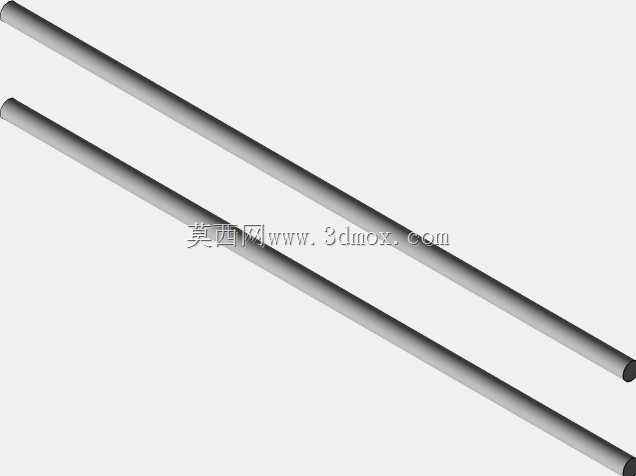

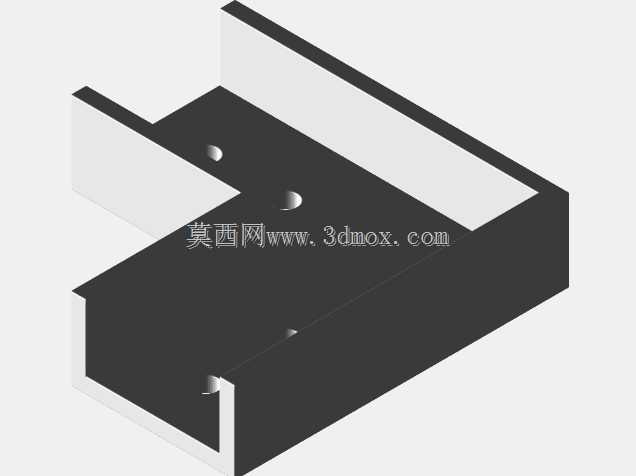

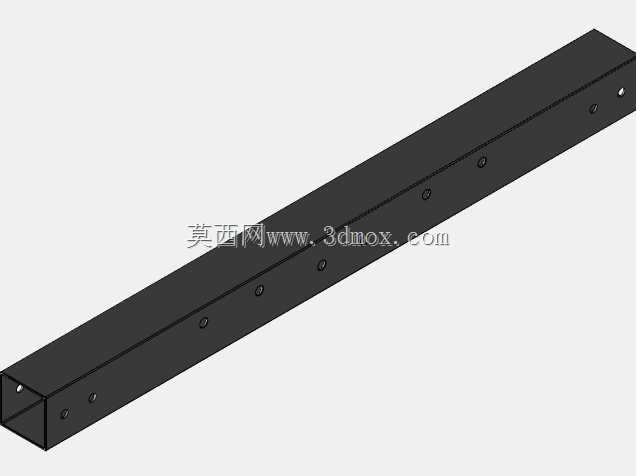

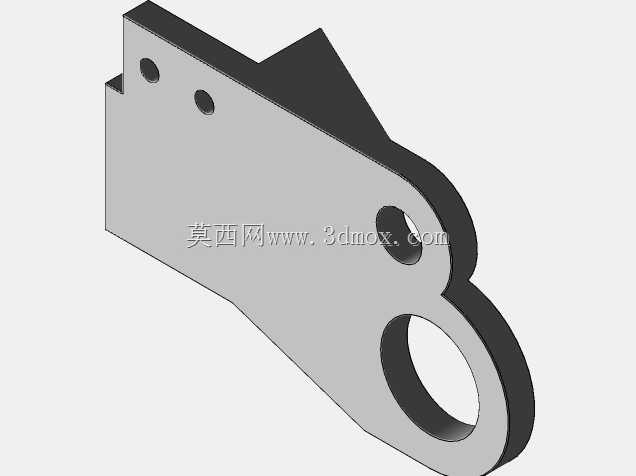

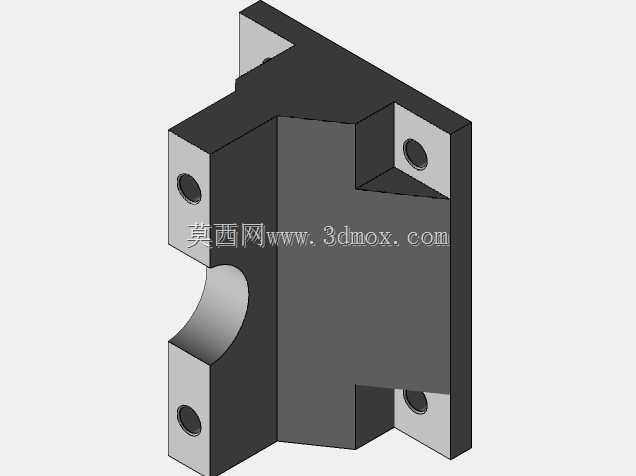

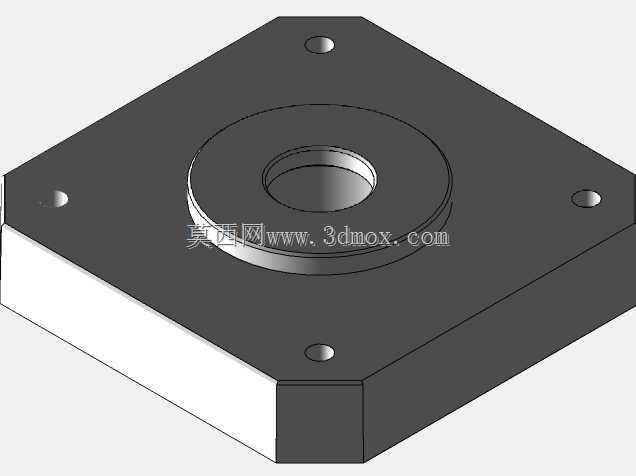

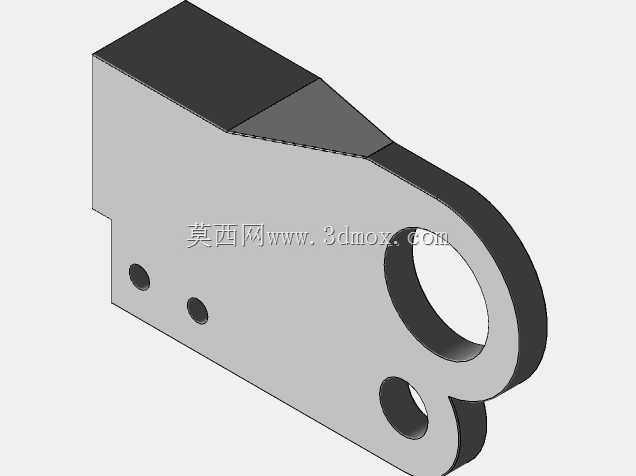

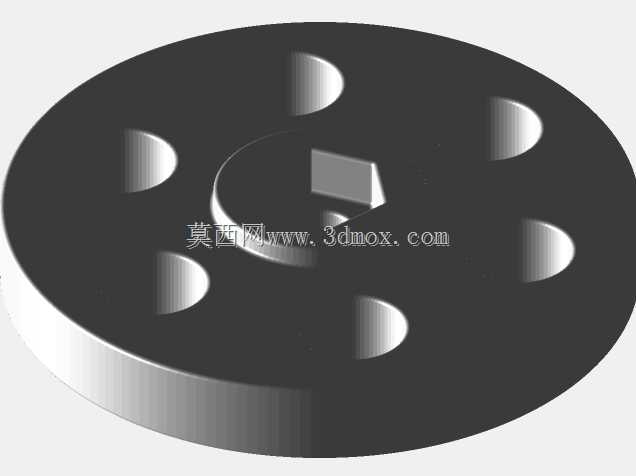

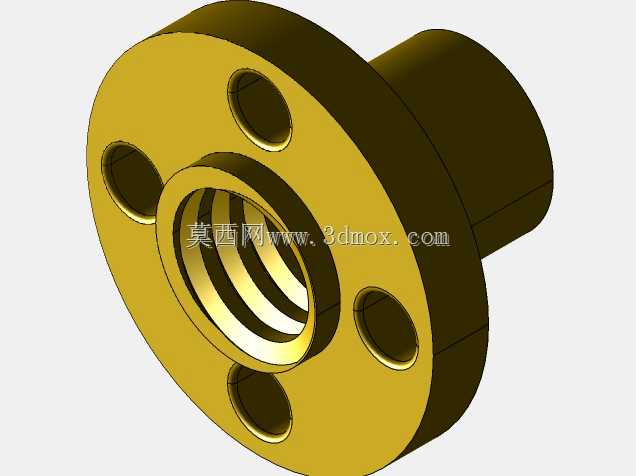

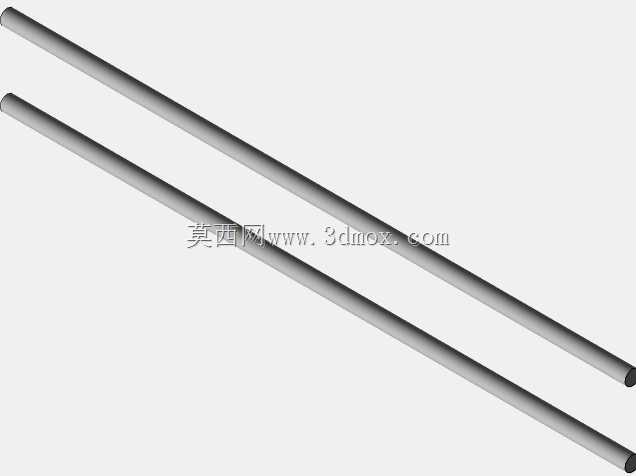

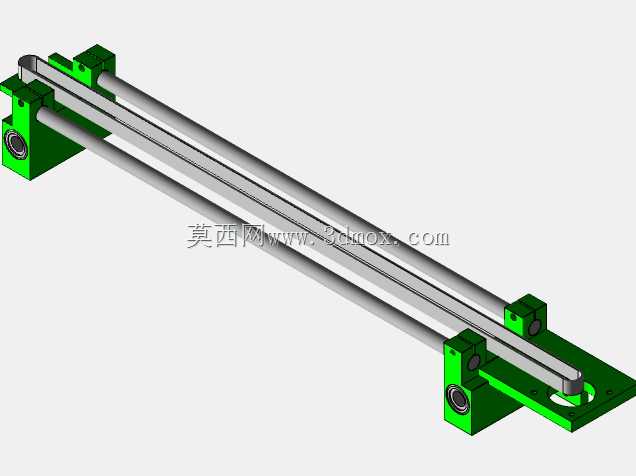

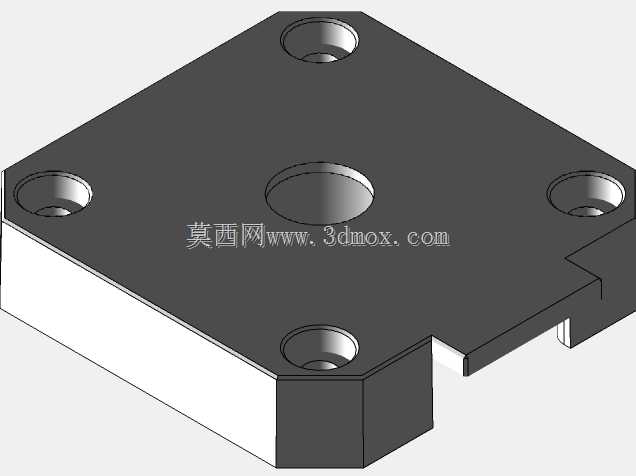

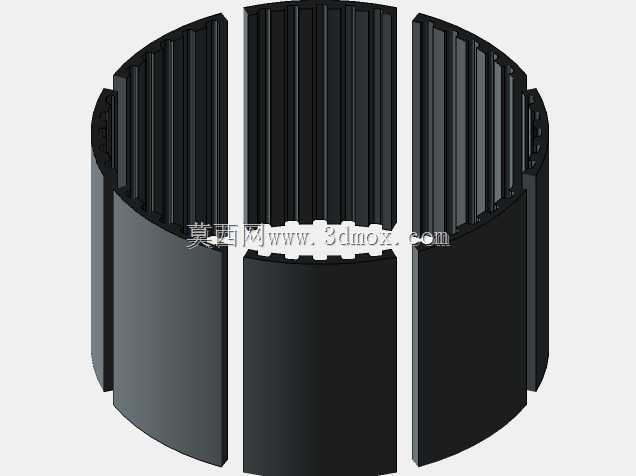

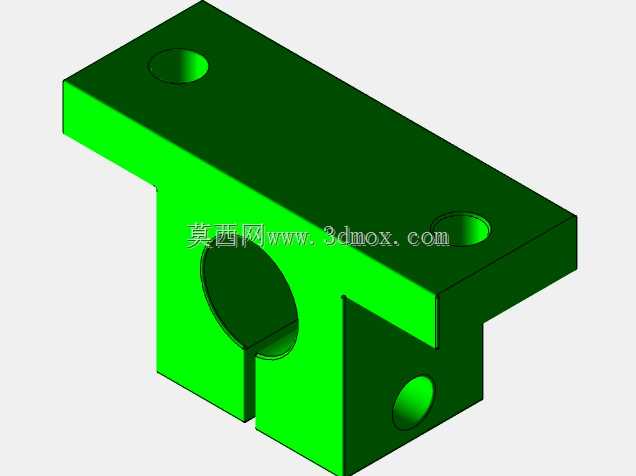

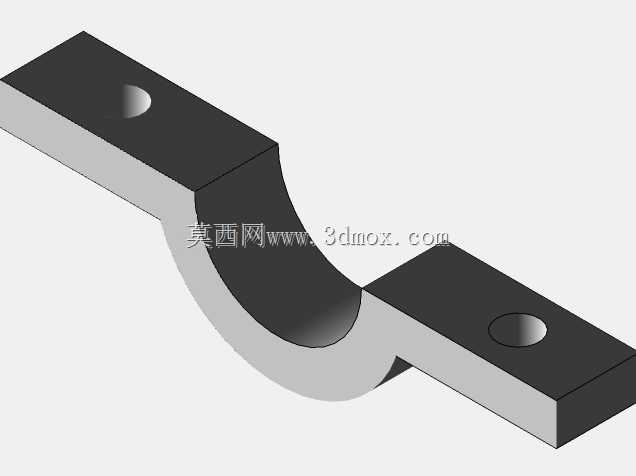

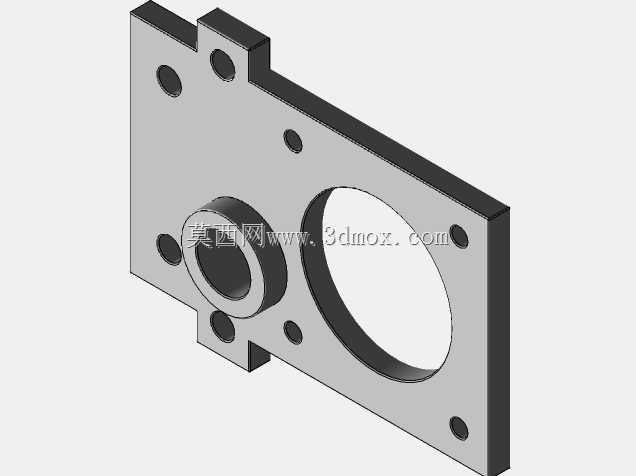

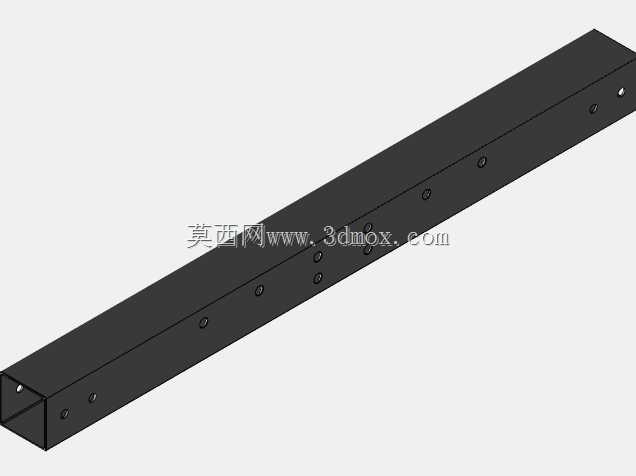

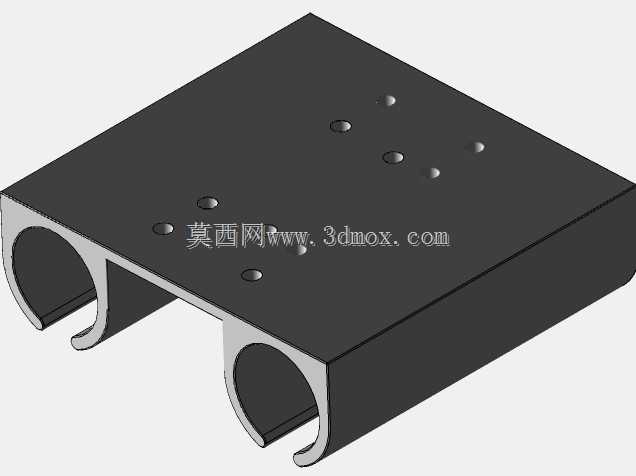

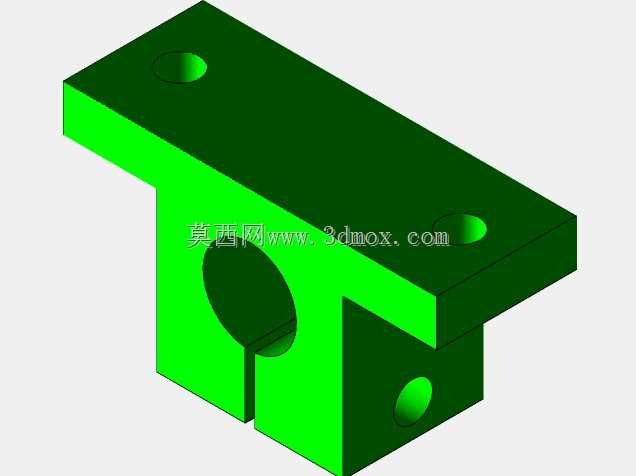

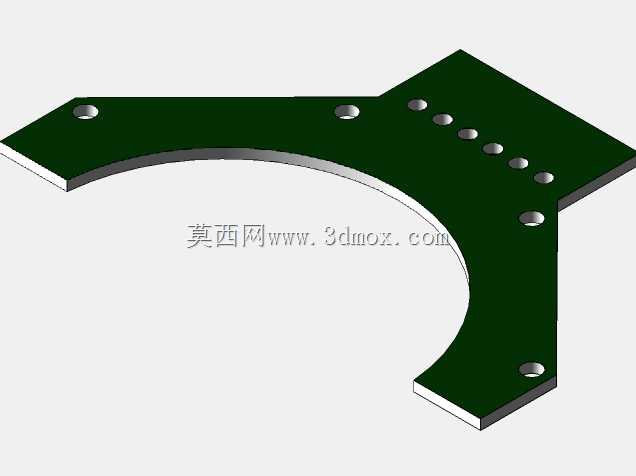

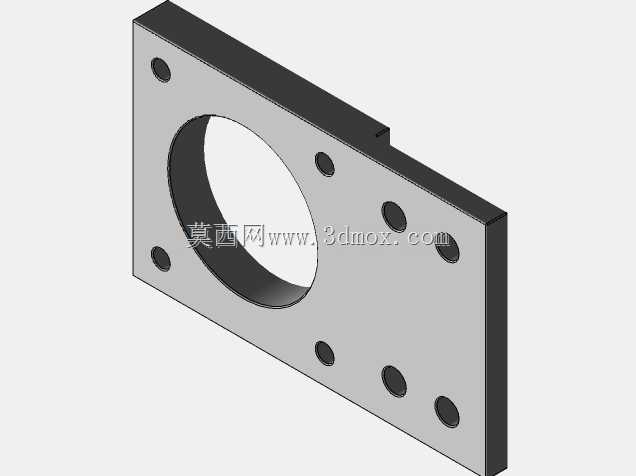

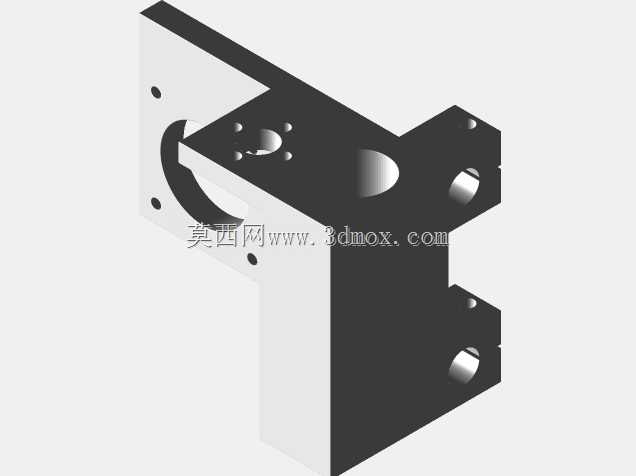

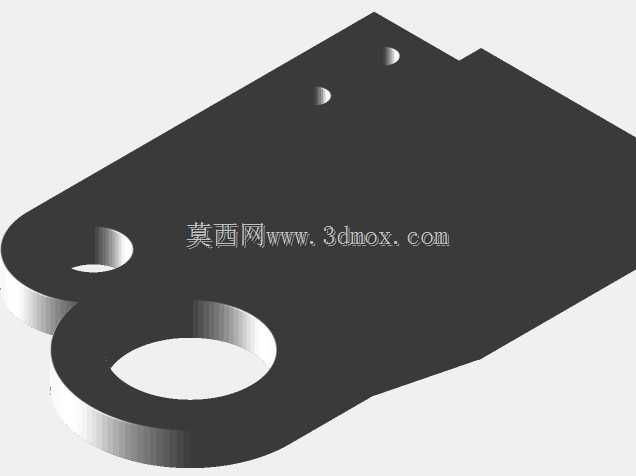

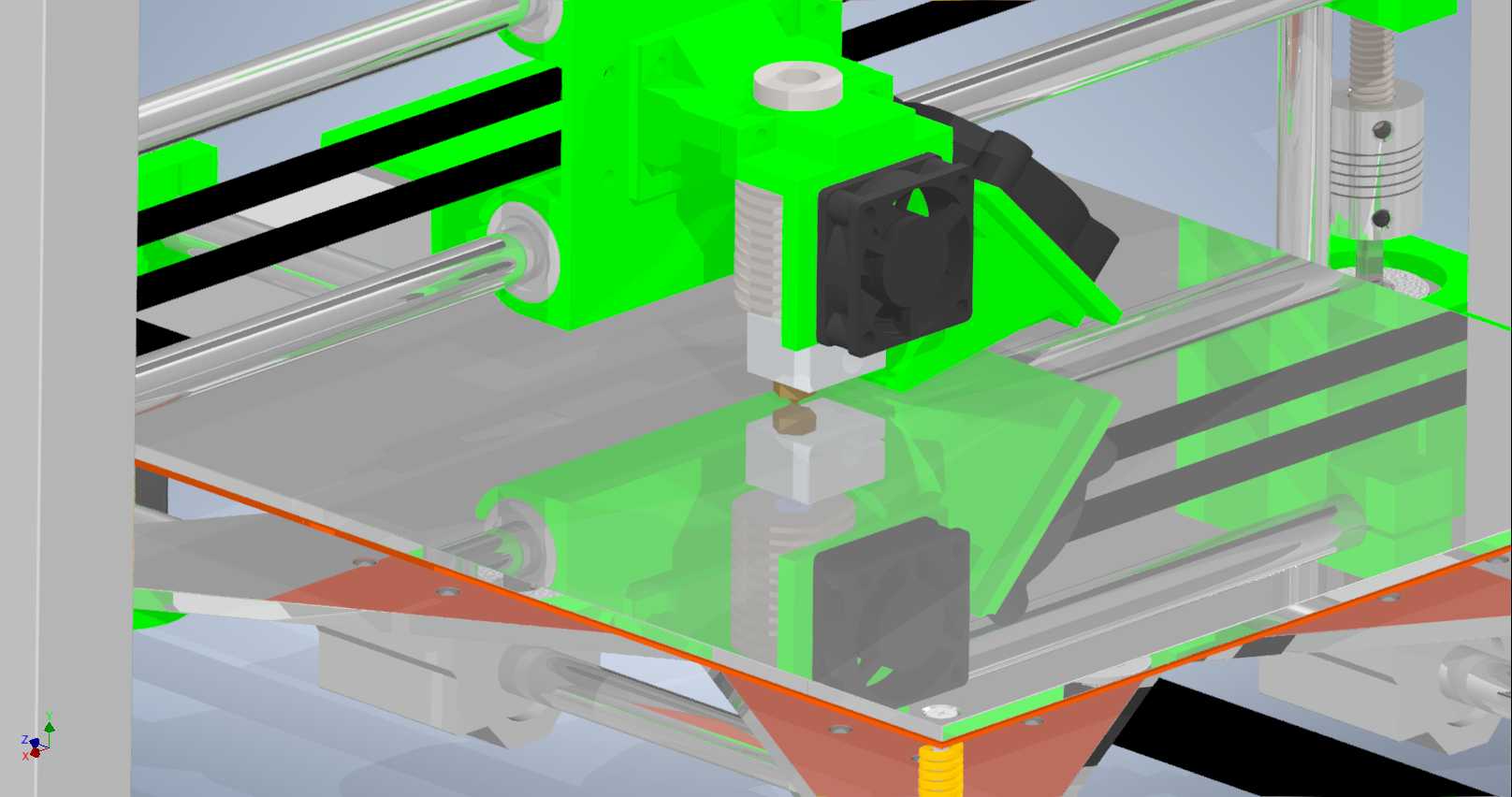

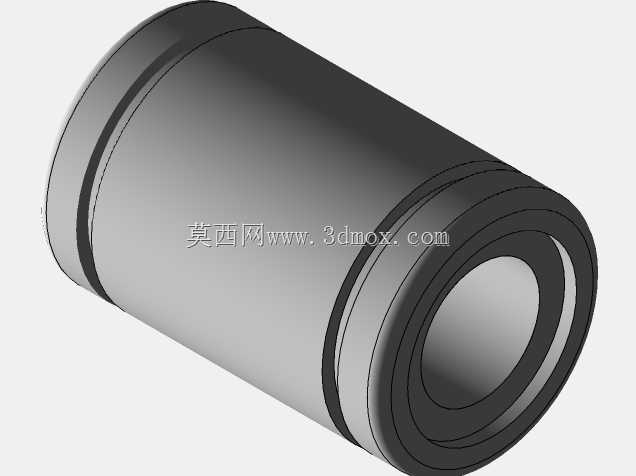

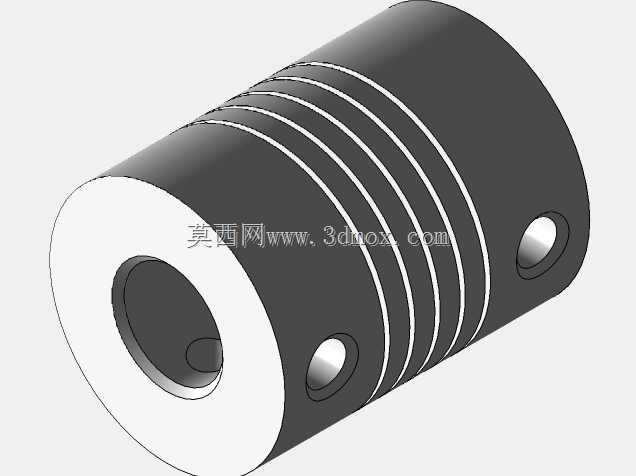

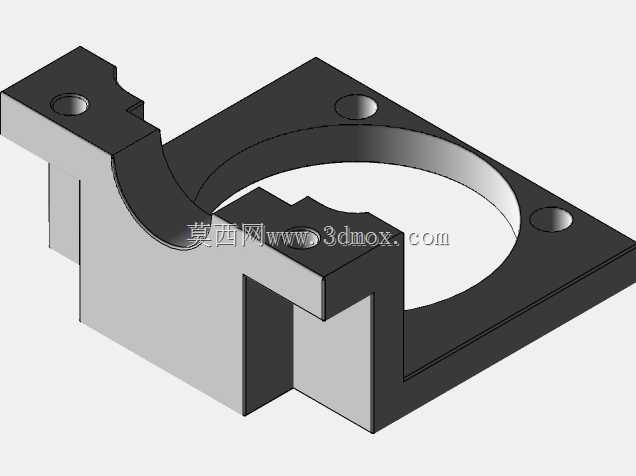

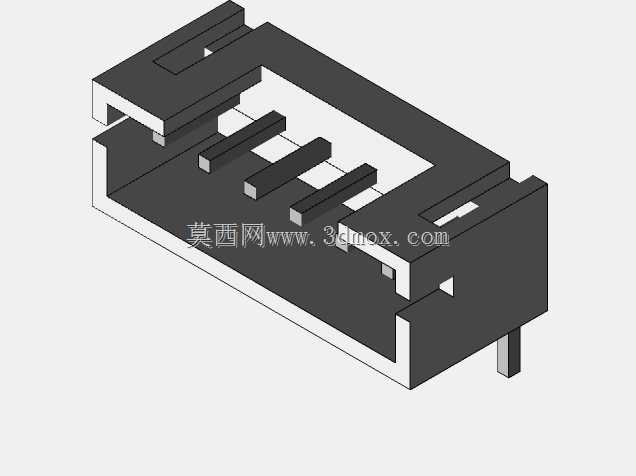

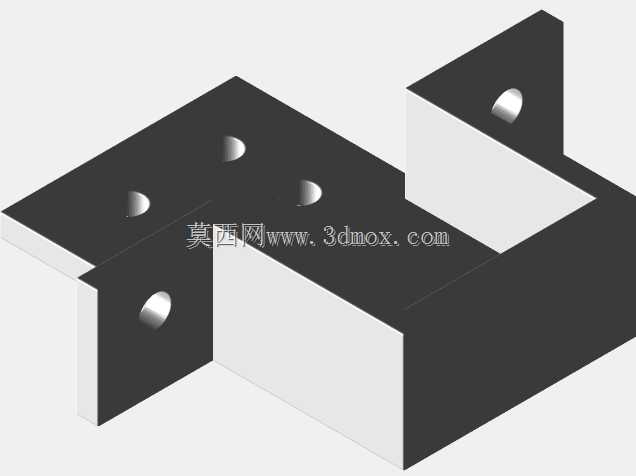

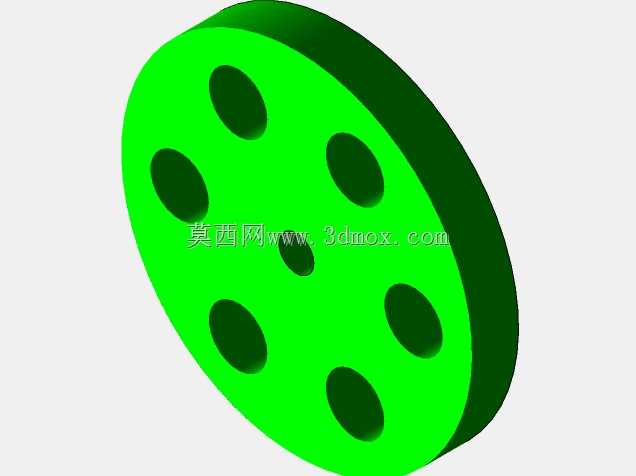

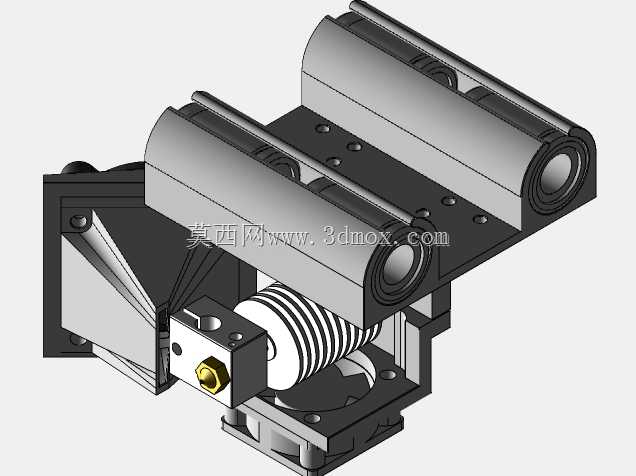

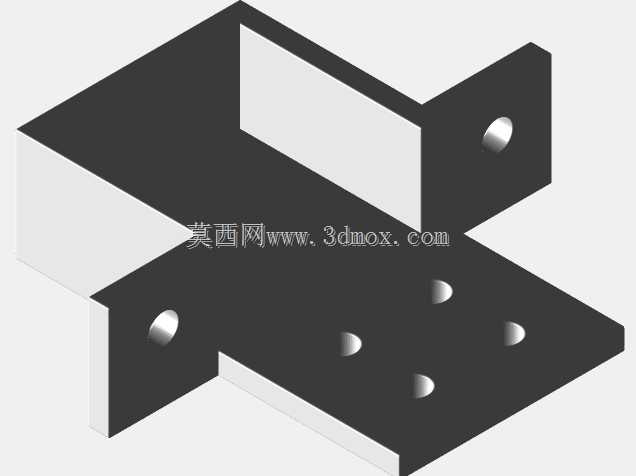

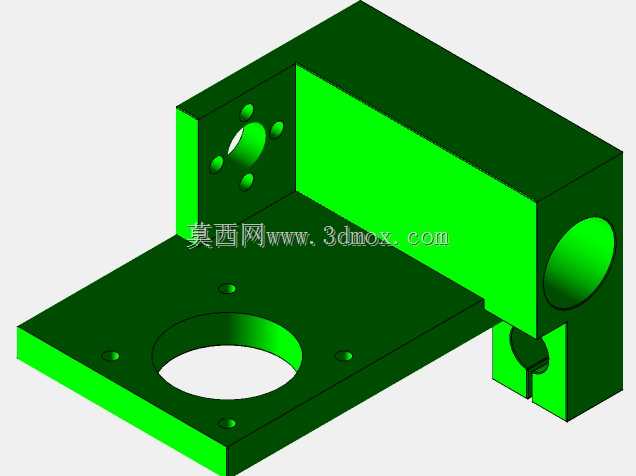

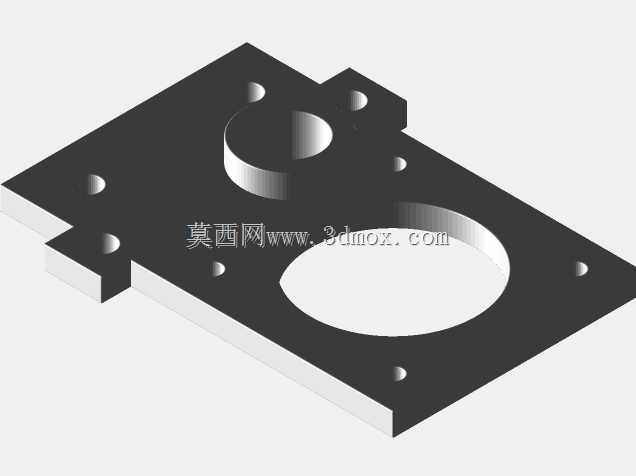

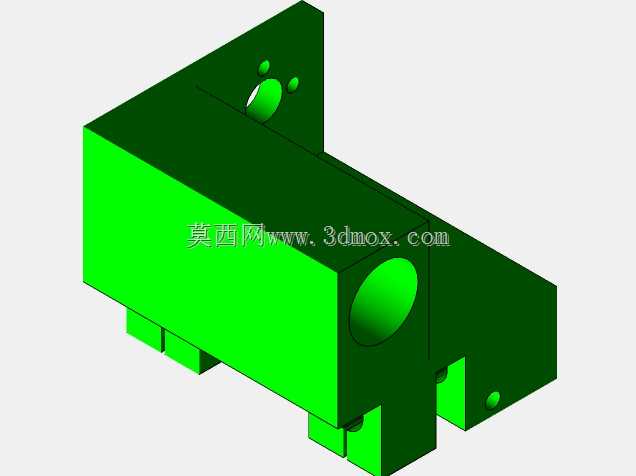

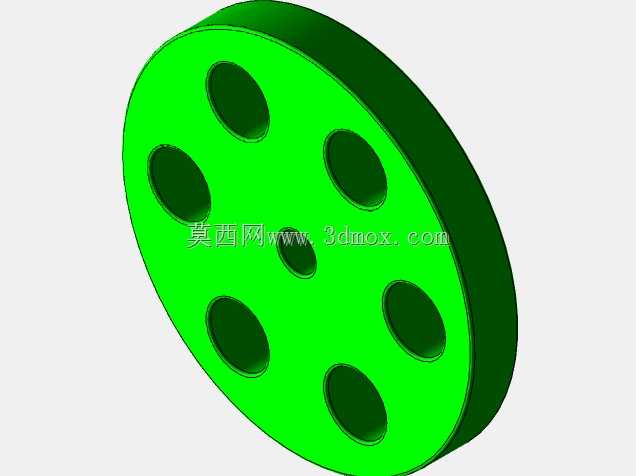

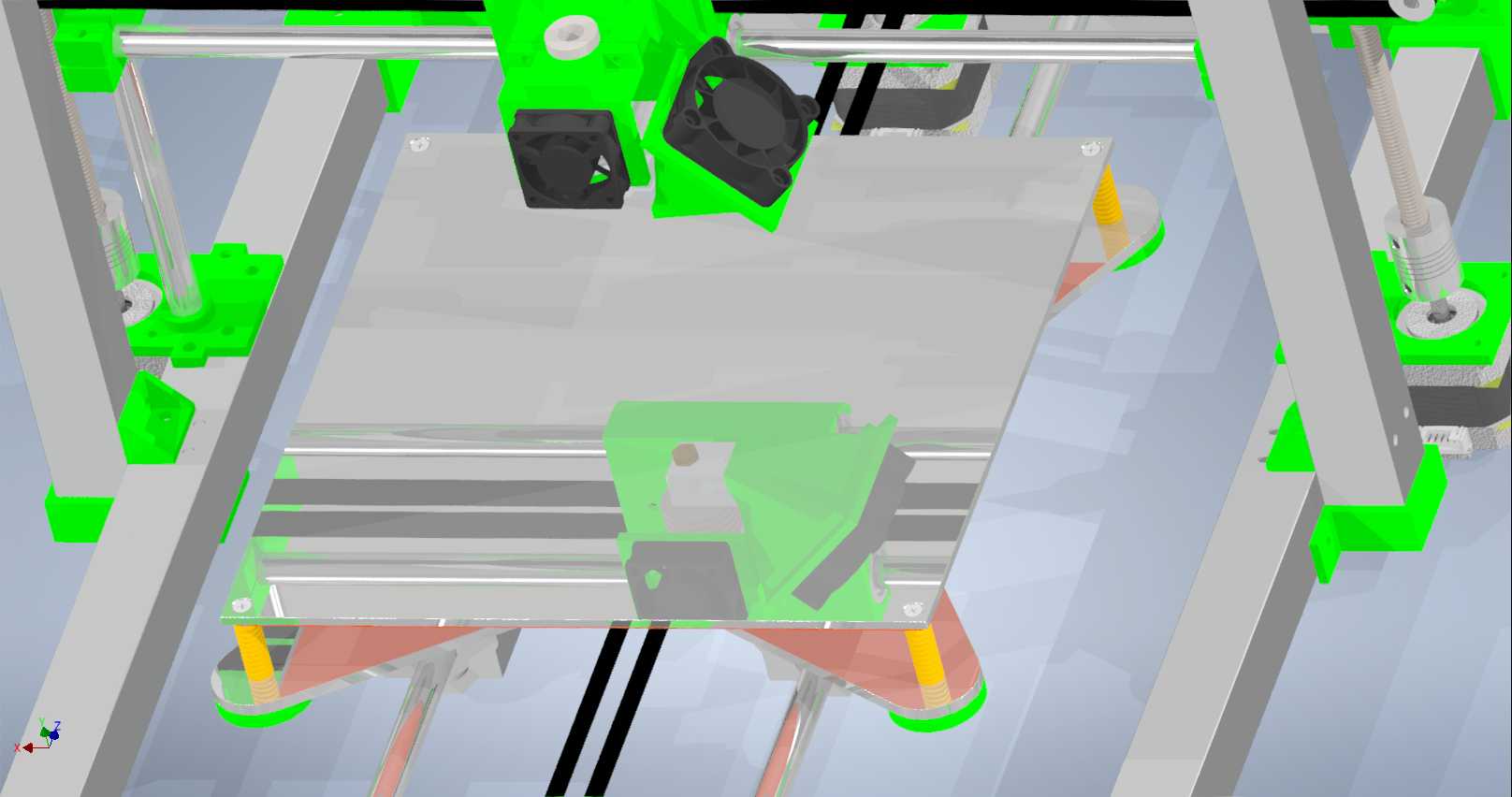

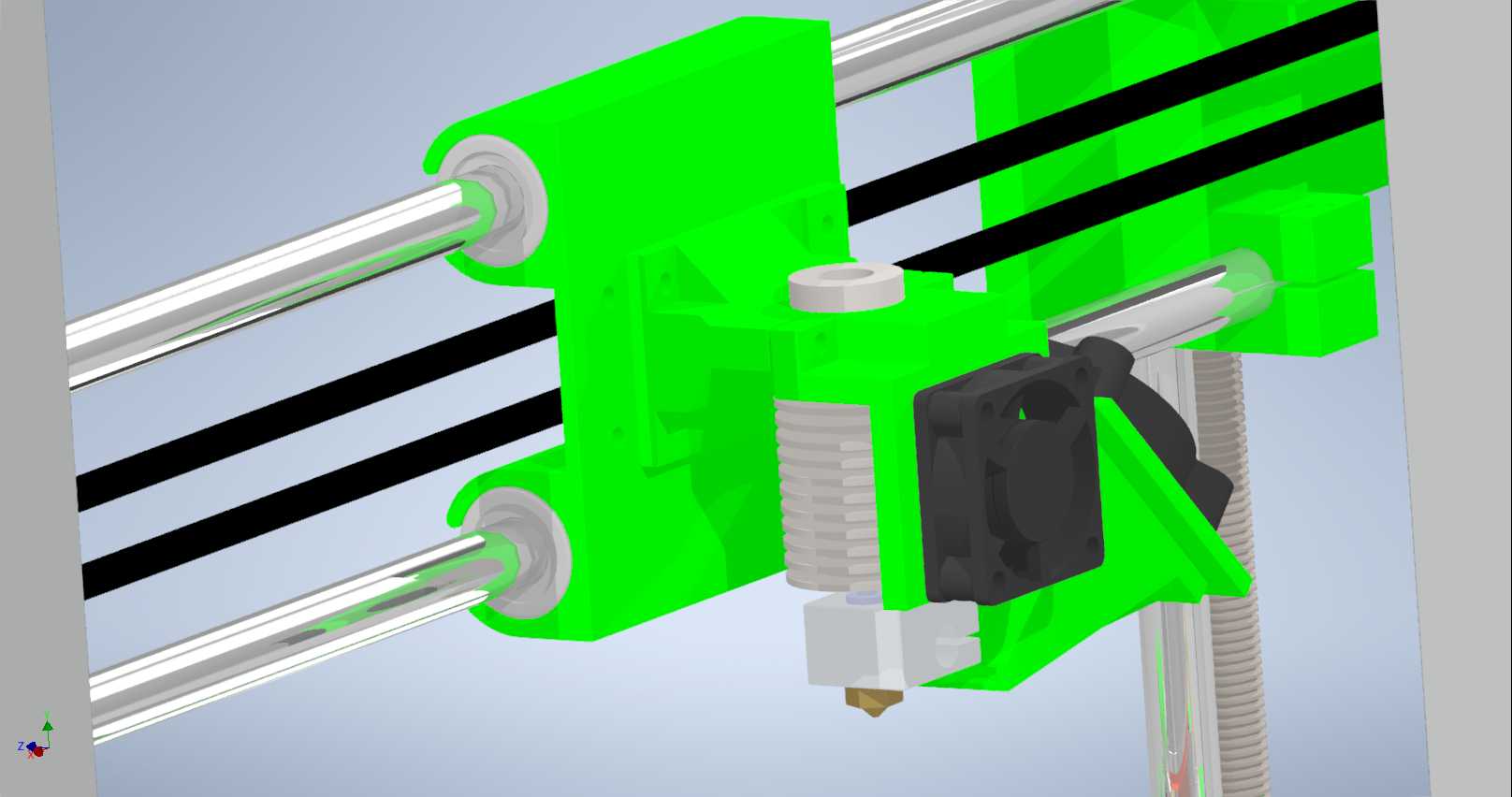

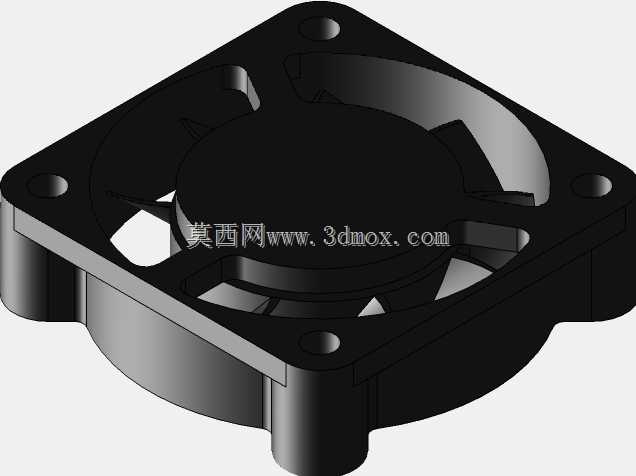

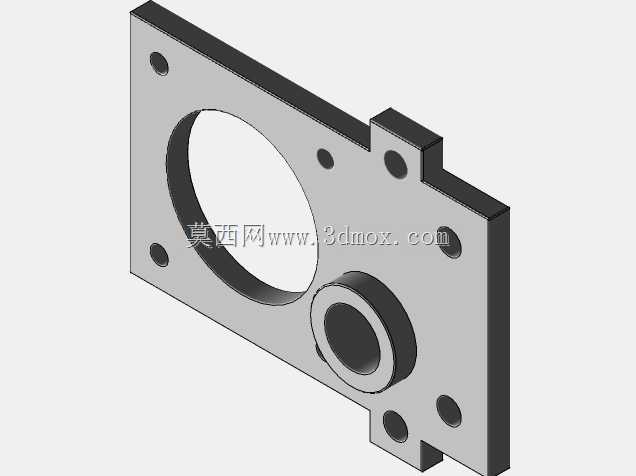

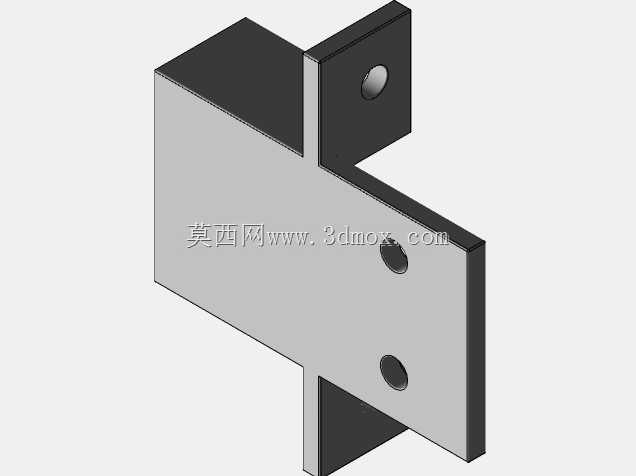

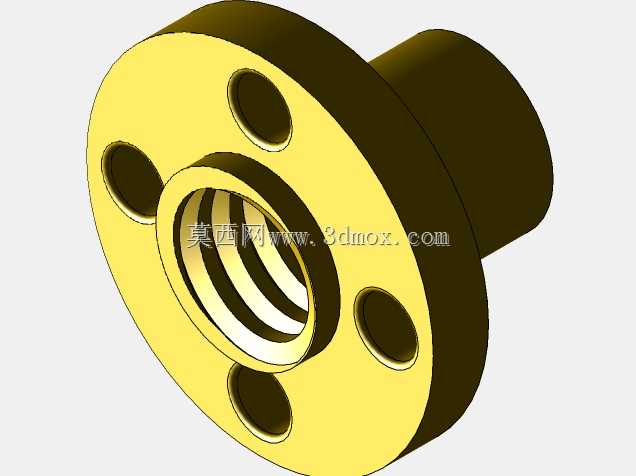

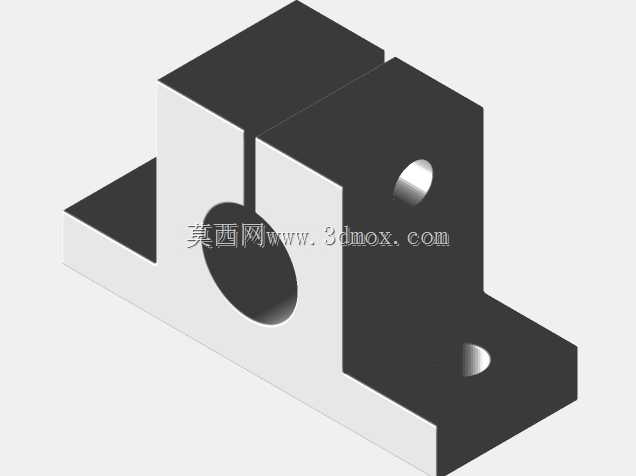

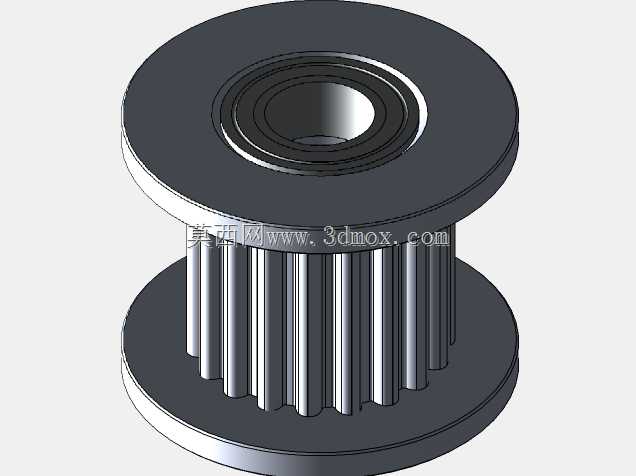

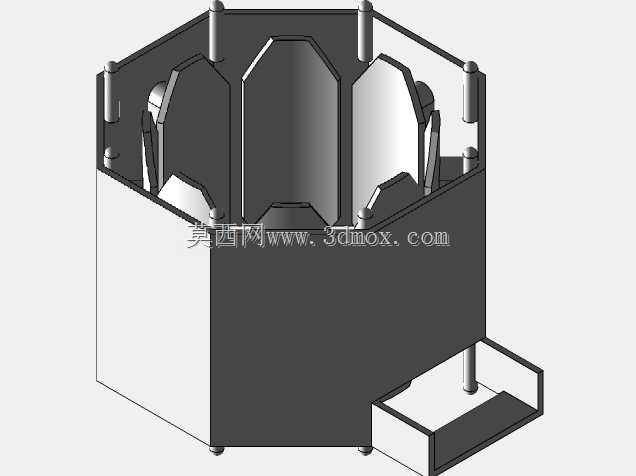

这款桌面级熔融沉积成型设备的整体框架摒弃了常规3D打印支架的拼接方案，选用25x25x1.5规格的角铝方管作为主承载构件，相比同尺寸的打印件拼接框架，铝型材的刚性优势能大幅降低高速运动时的结构共振，减少打印过程中因机架形变带来的层纹偏移问题，框架的安装边界控制在常规桌面设备的通用尺寸范围内，可适配多数家用、创客工作室的工作台摆放需求，无需额外预留过大的操作空间。设备的X轴采用双光轴导轨搭配直线轴承的传动方案，打印头组件集成了双散热风扇结构，分别负责喉管段的耗材冷却与模型成型区的风冷定型，能有效避免PLA、ABS等常见耗材打印时的堵头、翘边问题，打印头的运动行程经过合理规划，可覆盖常规桌面级设备的成型幅面，满足日常手板制作、创意零件打样的使用需求。Y轴传动结构布置在成型平台下方，平台采用平整度经过调校的平板结构，配合底部的调平组件，可快速完成平台与喷嘴的平行度校准，降低新手用户的设备调试门槛，平台下方预留了加热件的安装位置，可根据使用需求加装加热模块，适配不同耗材的成型温度要求。Z轴采用双导杆配合丝杆的升降结构，两侧的导杆可保证平台升降过程中的垂直度，避免Z轴运动时出现偏移导致的层厚不均问题，丝杆的传动精度可满足0.1mm层高的打印精度要求，适配多数日常打印场景的精度需求。设备的电控安装区域预留了通用控制板的安装位，可适配SKR V1.4等常见开源控制板，同时预留了TMC2209静音驱动的安装空间，能大幅降低设备运行时的电机噪音，适合在办公、居家等对噪音敏感的场景使用，走线槽的位置沿着框架内侧布置，可避免运动过程中线缆与传动部件发生干涉，提升设备长期运行的稳定性。从实际应用场景来看，这类设备可覆盖创客教育场景的教学演示、小型产品研发阶段的手板快速验证、个性化定制零件的小批量制作等需求，框架采用标准铝型材的设计也方便用户后期进行改装拓展，比如加装更大尺寸的成型平台、更换近程挤出结构、加装自动调平传感器等，相比一体化注塑框架的设备，改装灵活性更高，维护时的配件更换成本也更低。设备的各运动组件的安装孔位均按照标准件尺寸设计，导轨、轴承、螺丝等配件均可直接采购市售标准件，无需定制特殊规格零件，降低了设备的组装与后期维护成本，整体结构的装配逻辑清晰，按照常规机械装配流程即可完成整机组装，适合具备基础机械装配能力的用户自行搭建调试。
