ZCorp Z650彩色3D打印机替换配件结构

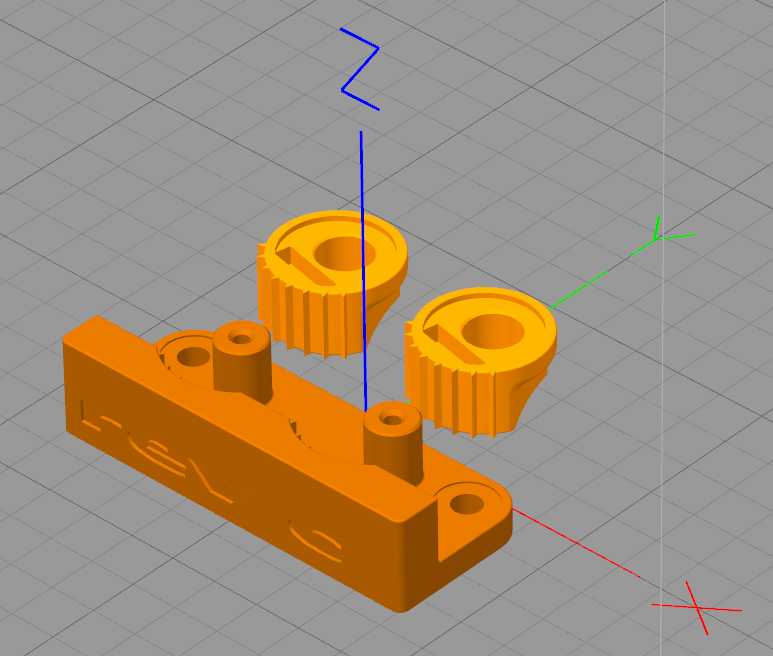

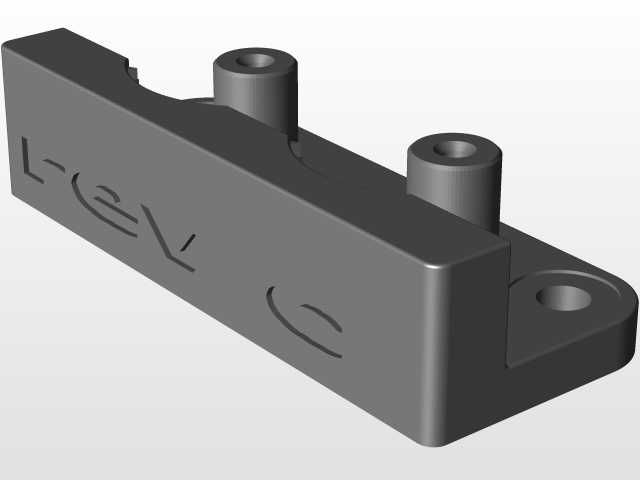

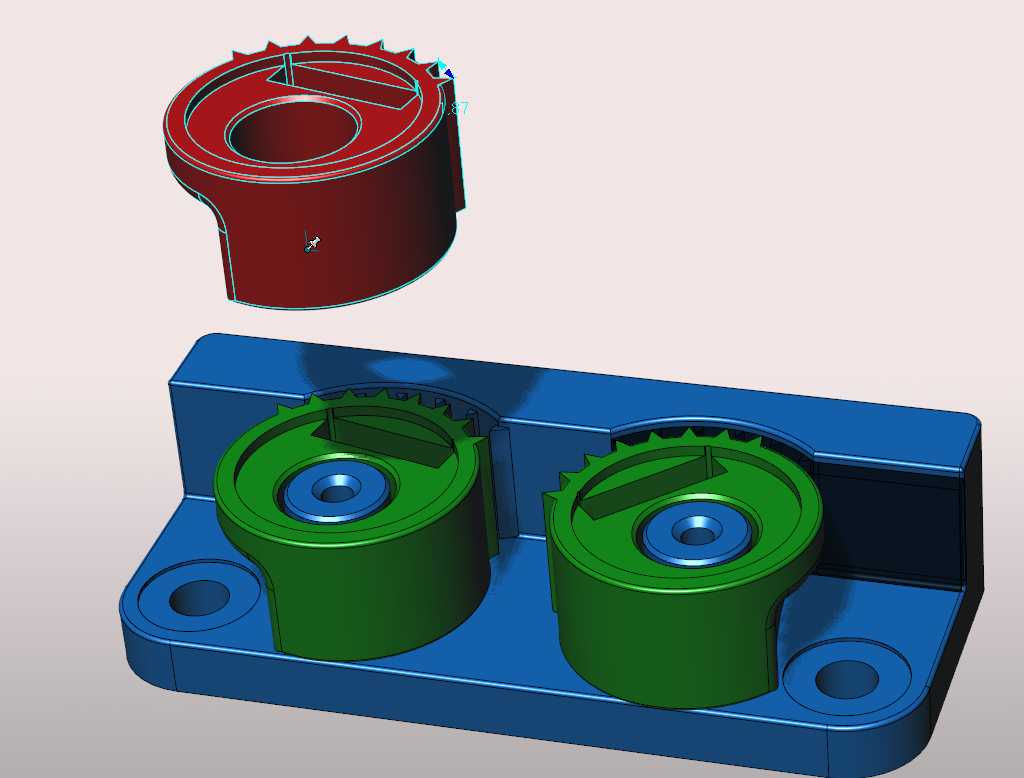

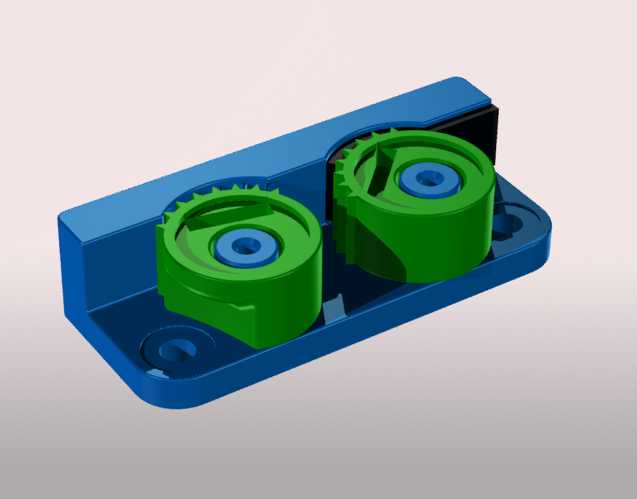

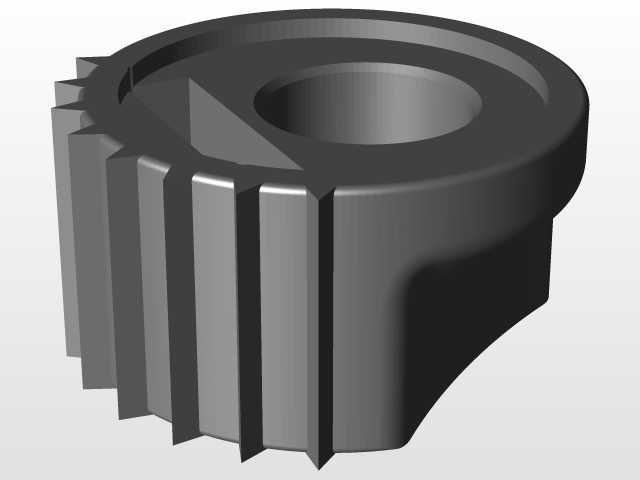

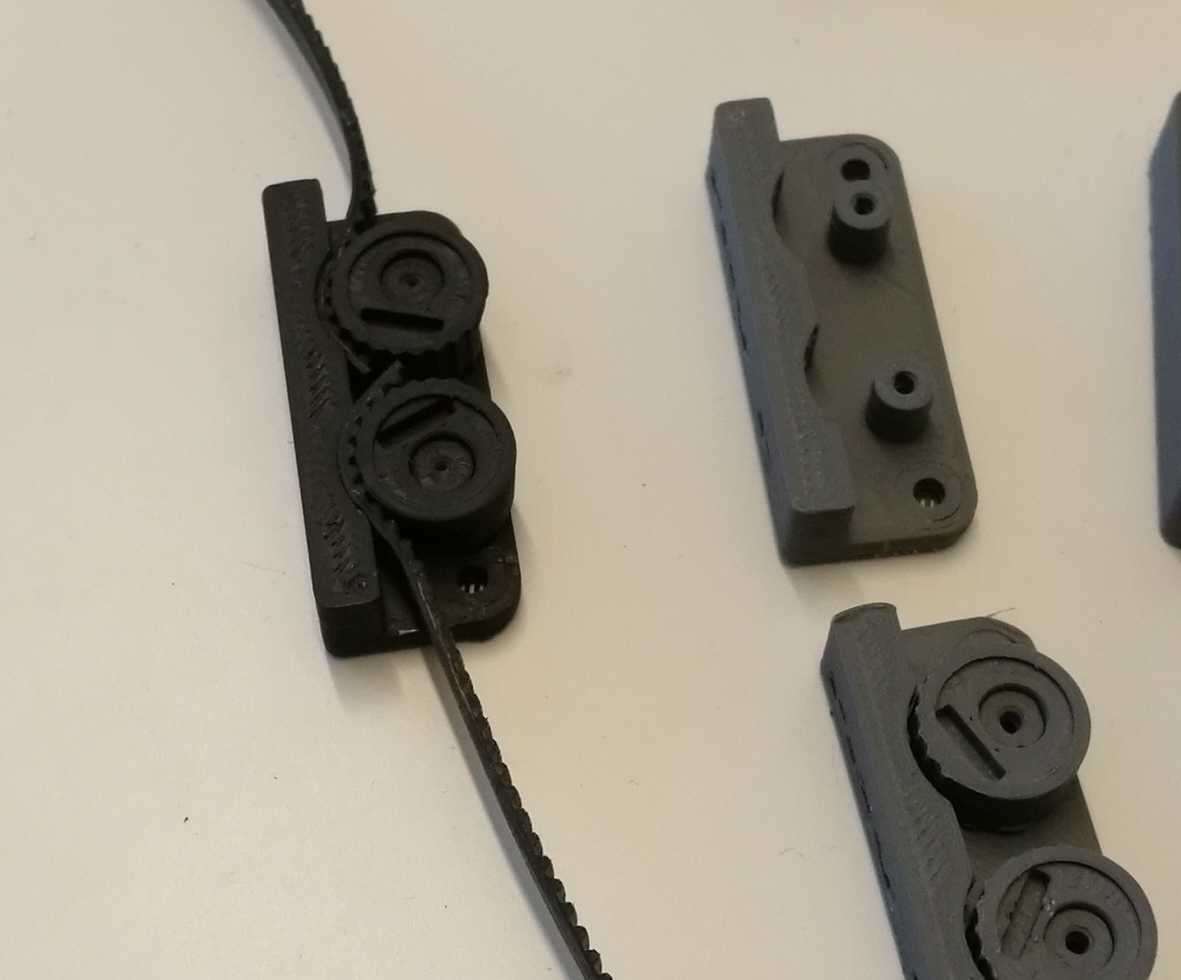

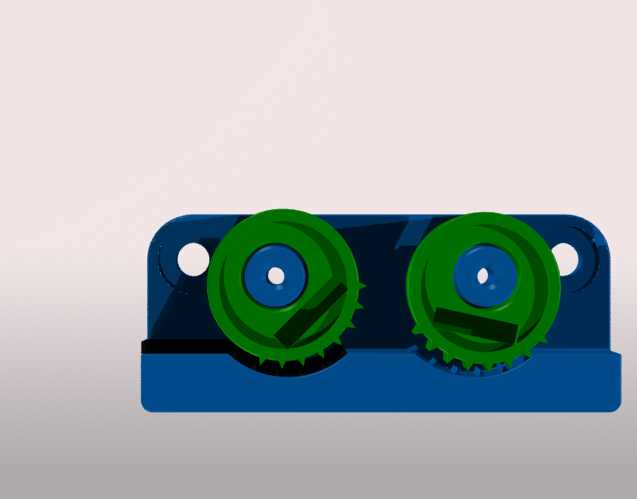

在增材制造设备运维场景中，工业级彩色3D打印机的易损结构替换一直是车间运维的高频需求，这类设备长期处于连续打印作业状态，料仓锁止、舱门定位这类频繁受力的结构件，很容易因为反复开合、耗材挤压出现磨损断裂，直接导致设备无法正常锁止料仓、打印过程中舱门意外开启，造成打印作业中断、耗材浪费甚至成型件报废。本次涉及的替换配件，针对Z650机型原配件易断裂的锁止轮部位做了结构优化，原配件的轮轴与基座连接位置应力集中，在长期开合受力后容易出现根部断裂，设计时特意将轮轴中心相对原安装基准做了微小偏移，利用偏心结构实现安装到位后的自动锁止，不需要额外加装弹簧或者卡扣件，减少了活动部件的数量，降低后续再次损坏的概率。从安装边界来看，该配件完全匹配原机型的安装孔位，外形尺寸严格参照原配件的安装空间做适配，不需要对设备原有安装面做任何打磨、扩孔处理，拆卸损坏的旧件后可以直接对位安装，安装后与周边料仓侧壁、开合把手的间隙控制在1.2mm左右，不会出现运动干涉，开合过程中锁止动作顺畅，到位后有明确的触感反馈，不会出现虚位、锁止不牢的问题。从实际使用场景出发，这类工业级3D打印机多用于手板打样、小批量彩色模型制作车间，设备停机等待原厂配件的周期往往长达数周，会直接打乱车间的生产排期，采用通用ABS耗材打印的替换件，材料韧性与原配件的工程塑料性能接近，完全能够满足日常开合的受力需求，经过多次开合测试与连续打印作业验证，锁止结构的可靠性能够达到原厂配件的使用标准，不需要频繁更换。设计过程中反复调整了偏心轮的偏移量，偏移量过小会导致锁止力不足，设备运行震动时容易自行松脱，偏移量过大则会导致开合阻力过大，操作手感生硬甚至无法正常开合，最终确定的偏移数值兼顾了锁止可靠性与操作顺畅度，同时在结构受力的根部位置做了圆角过渡处理，分散应力集中点，避免长期受力后再次出现根部断裂的问题。配件的外形轮廓完全贴合原设备的安装槽位，安装后与设备原有外观保持一致，不会出现突出、凹陷的情况，不影响设备原有舱门的闭合密封性，能够保证打印过程中成型仓的环境稳定，避免因为密封性问题导致成型件质量下降。
