多节变径金属通风管道弯头结构设计

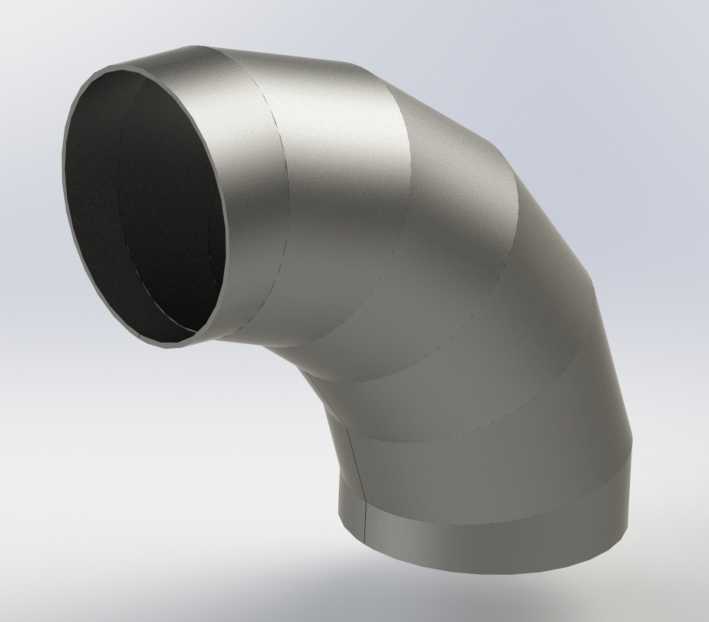

这类多节拼接式金属弯头，主要应用在工业通风除尘、商用建筑排风、车间废气输送等管路系统中，作为管路转向的核心连接构件，承担改变气流方向、衔接不同走向直管段的作用，相比一体冲压成型的弯头，这类分节拼接的结构适配性更强，能在现场施工时根据实际安装空间微调转向角度，不需要重新定制整段管件。从结构设计逻辑来看，整个弯头采用多段斜口截管拼接的方式，每一段管节的两端都做对应角度的斜切处理，拼接后形成平滑的圆弧转向通道，内壁没有突兀的凸起或台阶，能最大程度降低气流经过时的局部阻力，减少风噪和管路压损，避免粉尘、纤维类输送介质在转角处堆积堵塞。设计时首先要确定弯头的整体弯曲半径，通常根据管路内输送介质的流速调整，输送含尘气体时弯曲半径取管径的1.5-2倍，普通排风场景可适当缩小，每一段管节的斜切角度根据总弯曲角度均分，保证拼接后每道焊缝的受力均匀，不会出现局部应力集中的问题。管壁厚度根据应用场景调整，普通通风场景采用0.5-1.2mm的薄壁金属板即可，输送有磨损性的粉尘介质时可适当加厚到1.5-2mm，两端的连接端口预留直管段，方便和相邻的直管段采用法兰、抱箍或者铆接的方式固定，安装时不需要额外做过渡处理。这类弯头的外形没有多余的外置结构，整体外轮廓平滑，安装时不会和周边的桥架、管线产生干涉，边界尺寸可以根据现场管路的管径、安装空间灵活调整，不管是90度直角转向还是其他角度的转向需求，都能通过调整管节数量、单节斜切角度来实现，相比一体铸造成型的弯头，钣金拼接的结构重量更轻，吊装安装时的荷载更小，后期维护更换也更方便，不需要动用大型吊装设备，单人即可完成拆装作业。在建模过程中需要重点关注每段管节的拼接缝对齐精度，保证内壁的齐平度，避免出现错边导致的气流扰动，同时要预留出板材折弯、拼接的工艺余量，适配实际钣金加工的工艺要求，不需要额外做二次切削加工，下料后直接折弯拼接即可成型，加工效率更高，材料利用率也能达到90%以上，适合批量加工生产。
