DIN10501标准起重吊钩结构设计

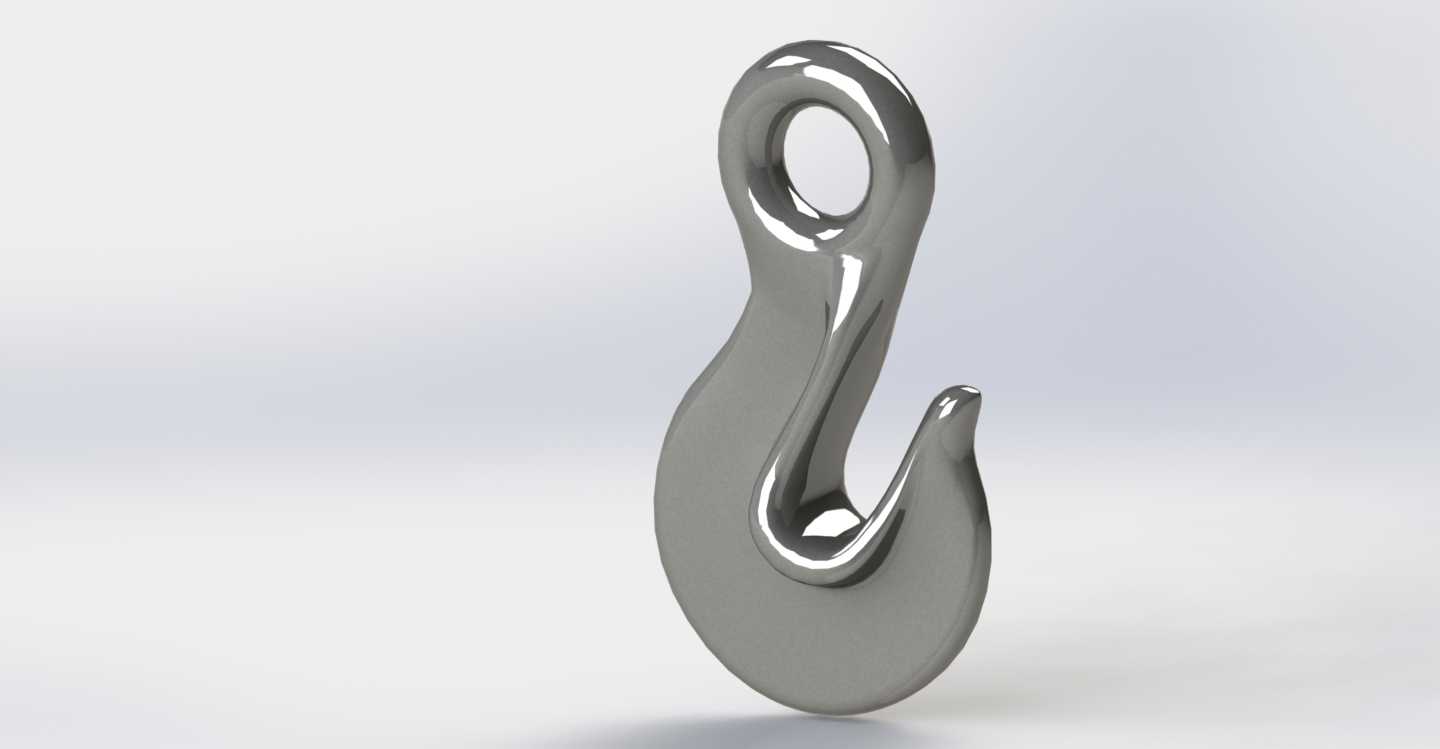

在车间物料转运、港口货场装卸、重型设备安装等常规起重作业场景里，吊钩是直接承载吊重、连接索具与被吊物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余，也影响日常吊装操作的便捷性。这款符合DIN10501标准的吊钩，设计阶段优先考虑了大载荷下的应力分布合理性，整体采用流线型锻造轮廓，没有突兀的直角转折，能有效避免应力集中导致的疲劳开裂问题。从结构细节来看，吊钩顶端的封闭吊环孔，尺寸匹配常规起重卸扣、钢丝绳索具的连接规格，安装时可直接搭配标准卸扣完成与起重葫芦、行车吊钩组的连接，不需要额外加工适配连接件，能减少现场安装的调整工作量。钩身的弯曲弧度经过受力校核，钩尖位置做了向内的安全挡边结构，能防止吊装过程中索具从钩口意外滑脱，即便作业中索具出现小幅窜动，也能被挡边限位，降低脱钩风险。钩身的截面采用渐变式设计，靠近顶端吊环的位置截面厚度更大，对应受力最大的拉应力区域，往钩尖方向截面逐步收窄，在保证整体结构强度的前提下，尽可能降低吊钩自身重量，减少起重设备的无效载荷消耗。实际选型应用时，需要匹配对应额定起重量的索具规格，安装边界上要保证吊钩吊环与连接卸扣的铰接间隙合理，避免卡滞导致吊钩无法随吊重自由偏转，同时要预留足够的钩口操作空间，方便现场作业人员挂取吊索。设计过程中对钩身的过渡曲面做了连续曲率处理，没有局部的凹陷或凸起，既方便锻造后的表面打磨处理，也能减少使用过程中应力集中点的产生，长期承受交变载荷时，能有效延长构件的疲劳使用寿命。钩尖的端部做了圆弧钝化处理，不会划伤配套的钢丝绳、吊装带等索具，减少索具的非正常磨损。这类吊钩广泛适配各类手动葫芦、电动葫芦、桥式起重机、门式起重机的起升机构末端，也可用于吊装工装的末端吊点设计，在重型机械装配、钢材转运、集装箱装卸、建筑构件吊装等场景都能稳定发挥作用。建模时严格遵循DIN10501的尺寸规范，各部位的形位公差、轮廓尺寸都和标准件参数保持一致，可直接用于起重设备的配套选型校核、吊装方案的三维布局模拟，也能作为非标吊具设计的参考原型，帮助设计人员快速完成吊具部分的结构搭建，减少重复建模的工作量。
