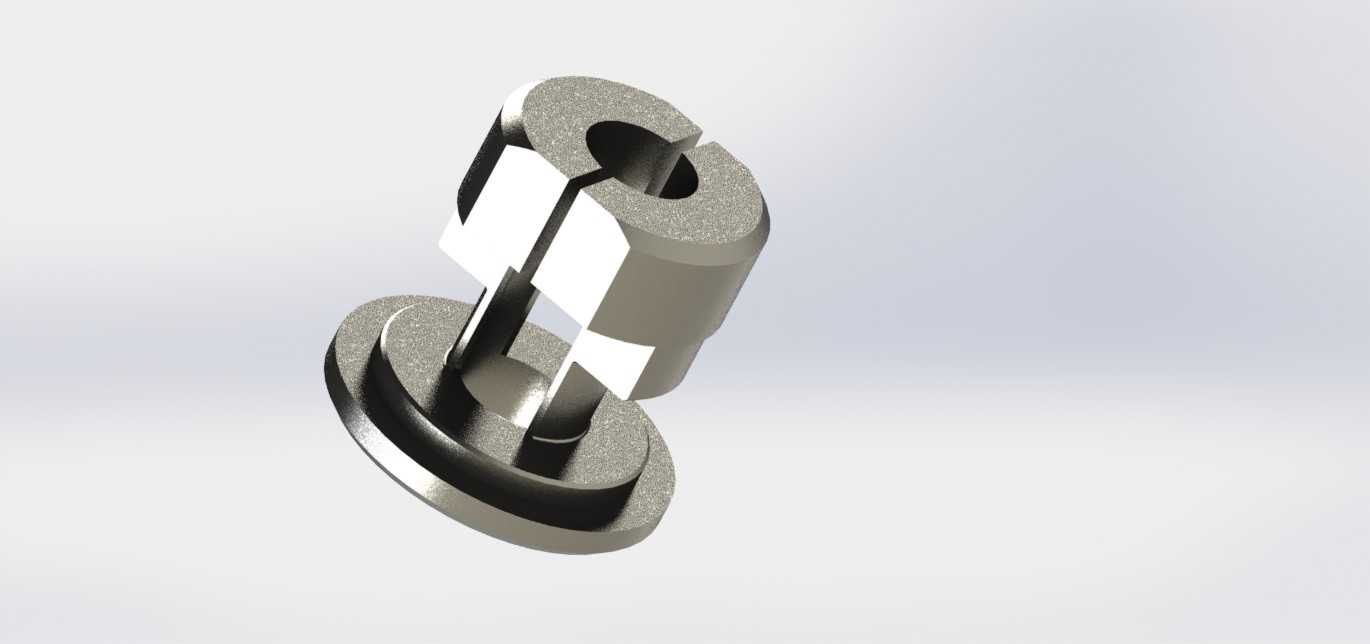

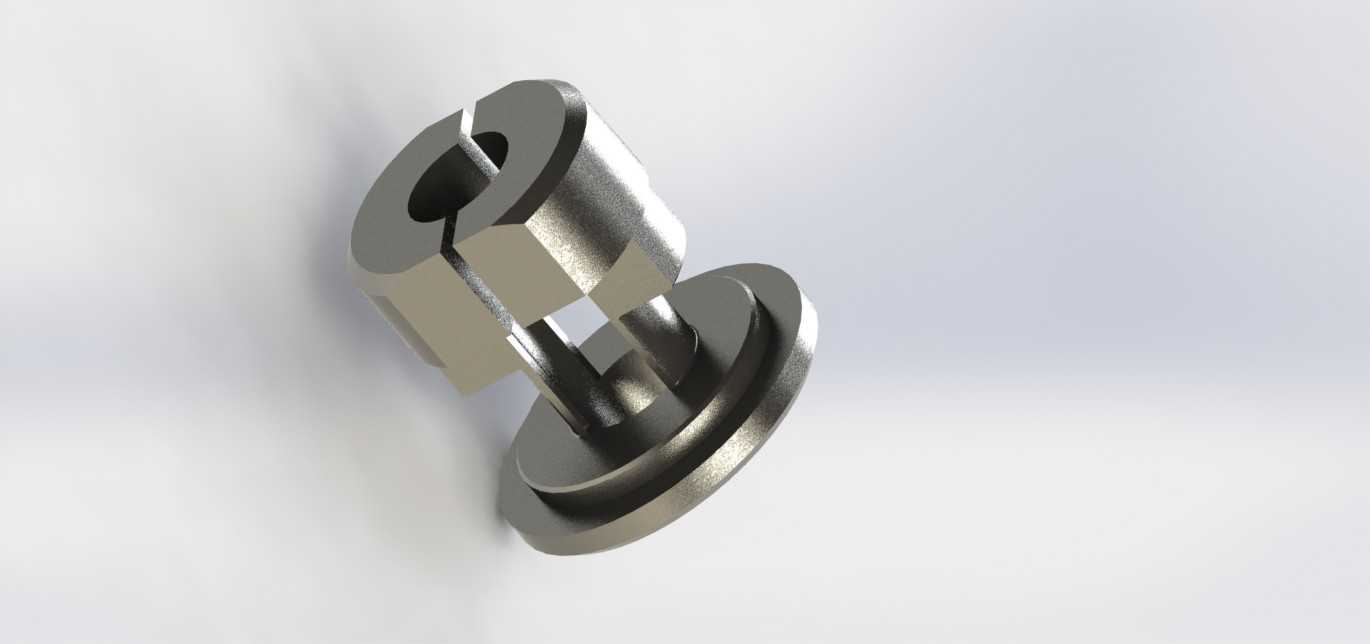

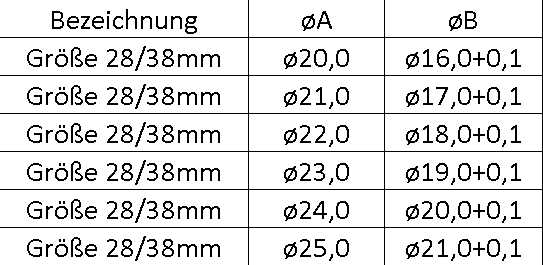

标准开槽胀紧式刀架连接构件

这类开槽胀紧构件常配套在多工位转塔刀架、小型排刀机的刀具装夹工位上，替代传统侧固式螺钉锁紧结构，解决小直径刀具装夹时的同轴度偏差问题。实际加工场景里，立式钻床、小型数控车床的辅助刀座经常会用到这类构件，当刀具柄部插入内孔后，依靠上端开槽结构的径向收缩力抱紧刀柄，相比顶丝锁紧的方式，不会在刀具柄部留下压痕，也能避免长期使用后顶丝孔积屑导致的拆卸困难。设计时首先要考虑胀紧量的控制，开槽的宽度、深度直接决定了径向收缩的范围，槽宽过大会导致锁紧后构件自身形变无法恢复，槽宽过小则无法提供足够的抱紧力，无法抵消切削过程中的径向切削力。构件下端的法兰盘结构是安装定位的核心边界，安装时法兰端面与刀座安装面完全贴合，通过法兰上的定位止口与刀座的安装孔配合，保证构件安装后的同轴度控制在0.02mm以内，满足精加工时的刀具跳动要求。中间的连接柱直径要匹配刀座的安装沉孔深度，不能超出沉孔深度导致法兰无法贴合，也不能过短导致定位失效。上端的开槽段长度要覆盖常用刀具柄部的夹持长度，一般取刀柄直径的1.5到2倍，保证足够的接触面积分散抱紧力，避免刀具被夹伤。构件外侧的扁位结构是配套锁紧件使用的，锁紧螺母旋转时会挤压扁位带动开槽段向内收缩，不需要额外的工具固定构件本体，拆装刀具时只需要用普通扳手拧动锁紧螺母即可，比传统的弹簧夹头结构成本更低，适配性更强，不需要针对不同直径的刀具更换对应的夹头，只需要控制锁紧螺母的进给量就能适配一定范围内的柄径差异。在自动化生产线的快换刀工位上，这类构件还能配合气动锁紧机构实现刀具的快速更换，减少换刀辅助时间，提升小批量多品种加工的生产效率。长期使用时要注意开槽部位的应力集中问题，设计时在槽的末端做了圆弧过渡处理，避免反复胀缩后出现裂纹，材质一般选用经过调质处理的合金结构钢，表面做发黑处理提升防锈能力，接触刀柄的内孔表面粗糙度控制在Ra1.6以内，保证抱紧时的摩擦力均匀，不会出现刀具打滑的问题。安装时要保证内孔与机床主轴的同轴度，初次安装需要打表校验跳动，锁紧时要对称施力，避免单边受力导致构件偏斜，影响加工精度。
