三爪式轴承齿轮通用拔取拆卸工具

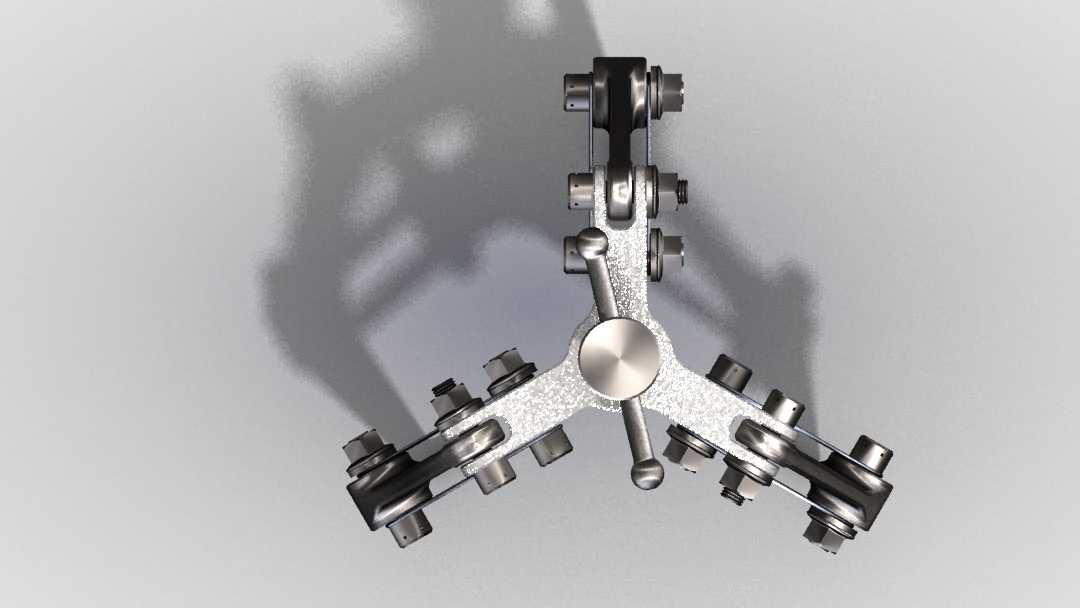

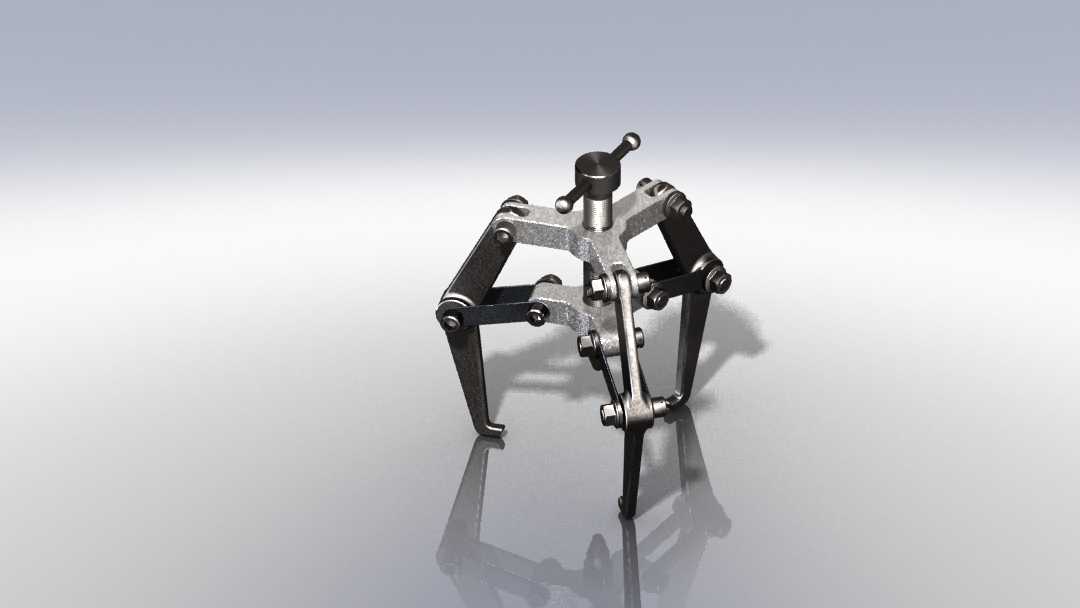

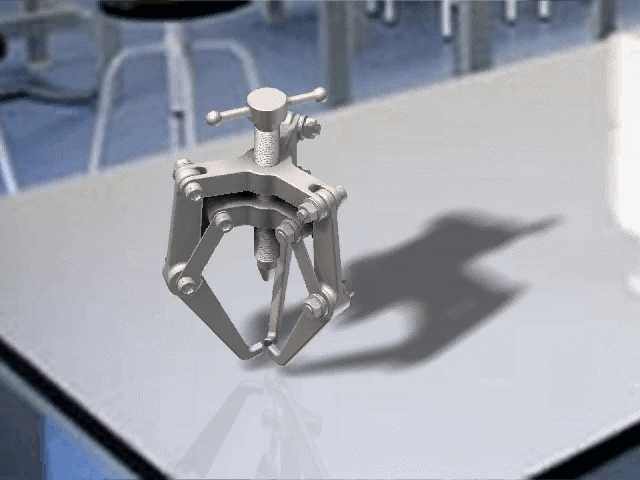

在设备维保、产线运维的日常作业里，过盈配合件的拆卸一直是考验作业效率与零件完好率的核心环节，这款三爪式拔取工具正是针对这类场景开发的手动作业器具，可覆盖轴承、皮带轮、齿轮、联轴器等常见轴装过盈零件的拆卸需求，适配从机修班组日常零散维修到生产线定期设备保养的各类作业场景。从结构设计逻辑来看，这款工具采用了对称三爪布局，相较于两爪拔取器，三爪的120度均布结构能让卡爪对被拆零件的施力更均匀，避免拆卸过程中因单侧受力过大导致零件偏斜、卡爪滑脱，甚至损伤轴面或零件配合面的问题。中心位置的传动螺杆采用梯形螺纹设计，这类螺纹的传动效率适中，自锁性能可靠，作业时旋转螺杆施加的轴向推力能平稳传递到被拆工件的轴端中心，不会出现力的偏移，同时梯形螺纹的抗磨损能力更强，能承受反复大扭矩施力的作业强度，适合高频次的维保作业使用。卡爪部分采用了铰接式多连杆结构，每侧卡爪都通过两处铰接点连接在主体支架上，作业时可以根据被拆零件的外径尺寸调整卡爪的张开幅度，适配一定直径范围内的不同规格零件，不需要频繁更换卡爪配件；卡爪的勾头位置做了加厚处理，勾接端面加工有防滑齿纹，勾住零件背面时能增大接触摩擦力，避免施力过程中卡爪从零件边缘滑脱。中心螺杆的顶端加工有标准方头，既可以用活动扳手、套筒扳手施力旋转，也可以适配加力杆来增大拆卸扭矩，应对过盈量较大的紧配合零件拆卸需求；螺杆的底端做了圆弧顶头处理，顶在轴端中心孔位置时能自动对中，不会刮伤轴端的中心定位孔，也能保证轴向推力始终沿轴的中心线传递，避免顶偏导致轴或零件变形。从安装边界来看，这款工具的卡爪最大张开行程可覆盖常规中小型设备的常用轴承、齿轮尺寸，最小闭合尺寸能适配小直径的轴类零件拆卸，整体结构紧凑，不需要太大的作业空间，即使在设备内部狭窄的安装位置，也能顺利卡入零件完成拆卸作业，不需要额外拆解周边的其他附属部件，能大幅缩短维保作业的停机时间。实际作业时，只需要根据被拆零件的外径调整三个卡爪的位置，让卡爪勾头牢牢勾住零件的背面端面，将中心螺杆的顶端对准轴的中心孔，匀速旋转螺杆即可平稳将零件从轴上拔出，全程不会对轴的配合面造成敲击损伤，也能避免被拆零件因为受力不均出现断裂、变形的问题，是机修工位、设备运维班组必备的手动拆卸器具。
