钢管框架式越野四轮童车结构设计

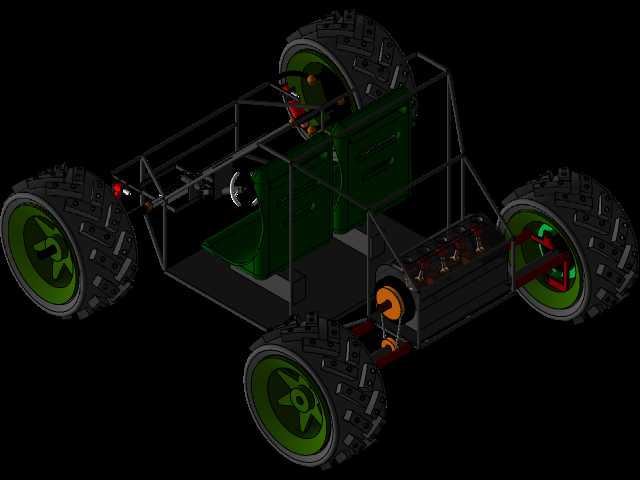

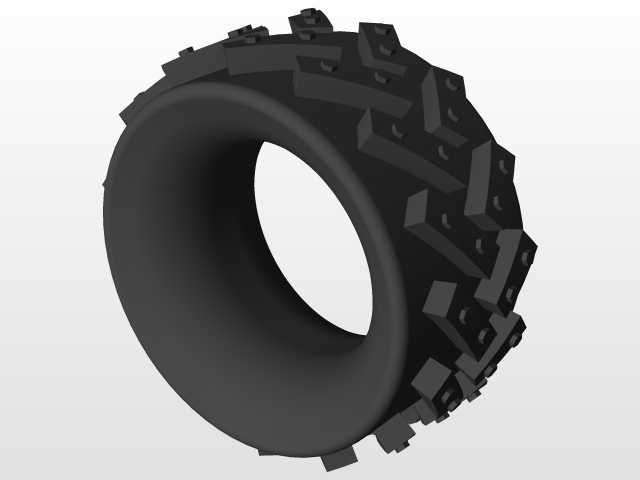

这款四轮载具的设计定位偏向户外非铺装路面的儿童休闲代步场景，整体采用裸露的钢管桁架式车架结构，没有设置全包覆的外观覆盖件，既能够直观展现内部的传动与转向布局，也能在轻量化的前提下保证车架整体的抗扭刚性，应对草地、土路等不平整路面的颠簸载荷。从结构布局来看，车架中部预留了单人乘坐的座椅安装位，座椅采用一体化的成型支撑结构，乘坐姿态偏向直立，能够给低龄使用者足够的躯干支撑，座椅前方的车架横梁位置预留了转向操纵机构的安装空间，转向拉杆直接连接两侧前轮的转向节，转向传动比设置偏大，转向操作力度更轻盈，适配儿童的操作力量范围。行走部分采用了大颗粒深花纹的越野轮胎，搭配绿色的一体式轮毂，轮胎胎壁厚度充足，能够在颠簸路面起到足够的缓冲作用，轮组的安装位置突出于车架主体外侧，既能够增大整车的轮距，提升侧倾稳定性，也能避免车轮在大角度转向时与车架杆件发生运动干涉。动力部分布置在车架后部的乘员座椅后方，采用后置后驱的布局形式，动力输出端通过传动构件直接连接两侧后轮，省去了过长的传动路径，减少动力传递过程中的损耗，后置的配重也能让后轮获得更好的抓地力，在爬坡或者湿滑路面行驶时减少打滑概率。车架的杆件连接位置全部采用刚性焊接节点，关键受力位置的杆件做了局部加粗处理，在乘员乘坐区域的车架周边没有突出的尖锐结构，所有杆件端头都做了圆弧过渡处理，避免使用过程中发生磕碰划伤。从安装边界来看，整车的宽度控制在常规家用院门的通行宽度范围内，长度尺寸能够适配普通家用SUV的后备箱装载需求，不需要额外拆卸大部件就可以完成转运，车架底部预留了电池与控制模块的安装空间，布线全部沿着车架杆件内侧布置，避免走线外露被杂物剐蹭损坏。悬架部分采用了简单可靠的直连式结构，配合大厚度轮胎实现基础的减振效果，结构件数量少，后期维护保养的难度更低，也能降低整体的制造成本，转向节与轮轴的连接位置设置了密封结构，能够阻挡户外的泥沙进入转动副，延长构件的使用寿命。
