公路自行车双盘曲柄牙盘传动结构

这套传动结构是公路自行车动力传递的核心执行部件，直接承接骑行者踩踏输出的扭矩，通过链条将动力传递至后轮飞轮组，决定整车踩踏效率与传动顺滑度。日常应用覆盖专业公路竞速、长途公路骑行、日常通勤运动等多个公路车使用场景，是整车传动系统中直接与骑行者下肢输出端交互的关键组件。

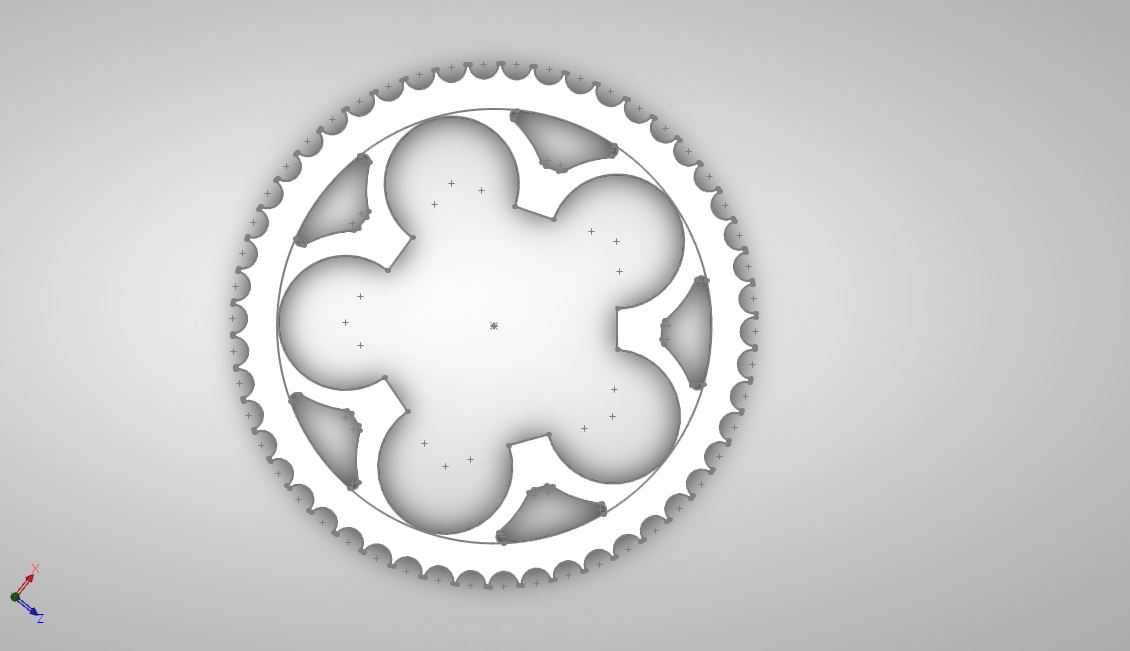

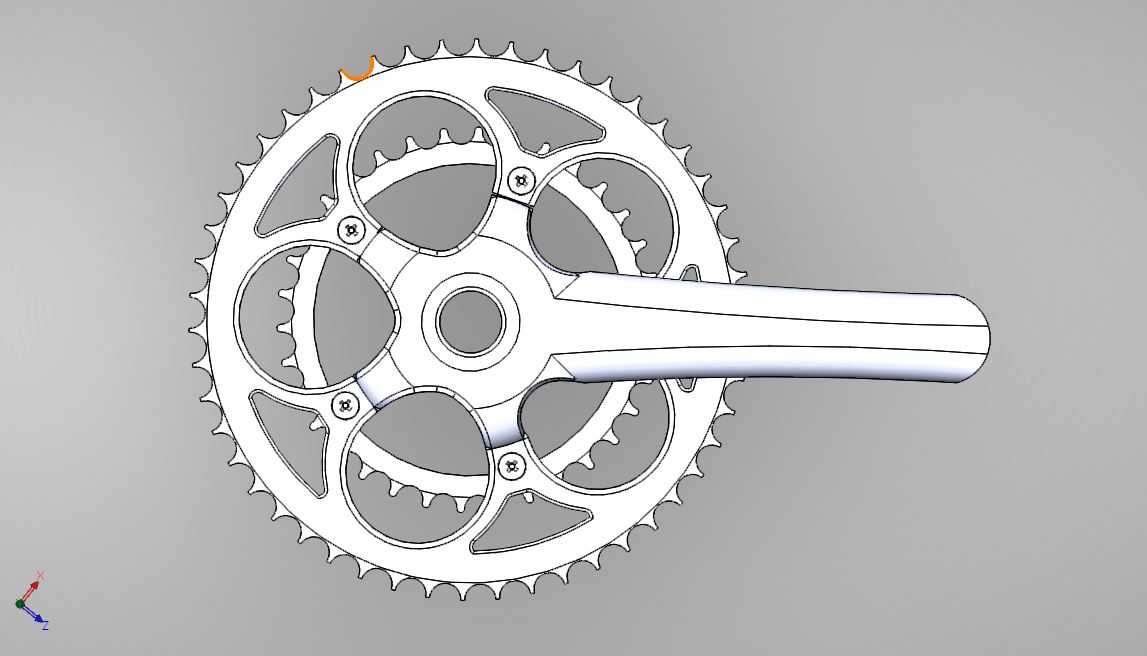

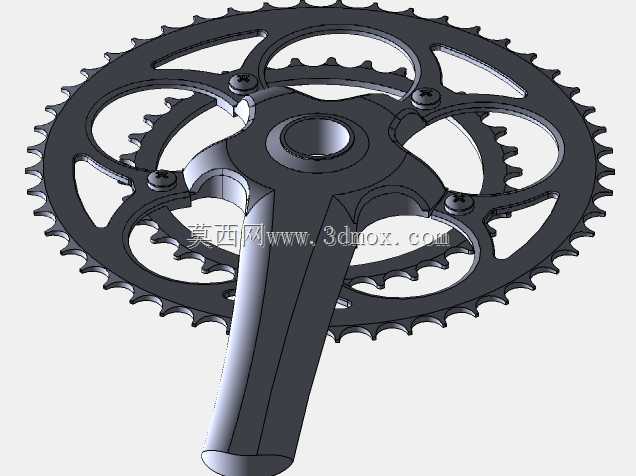

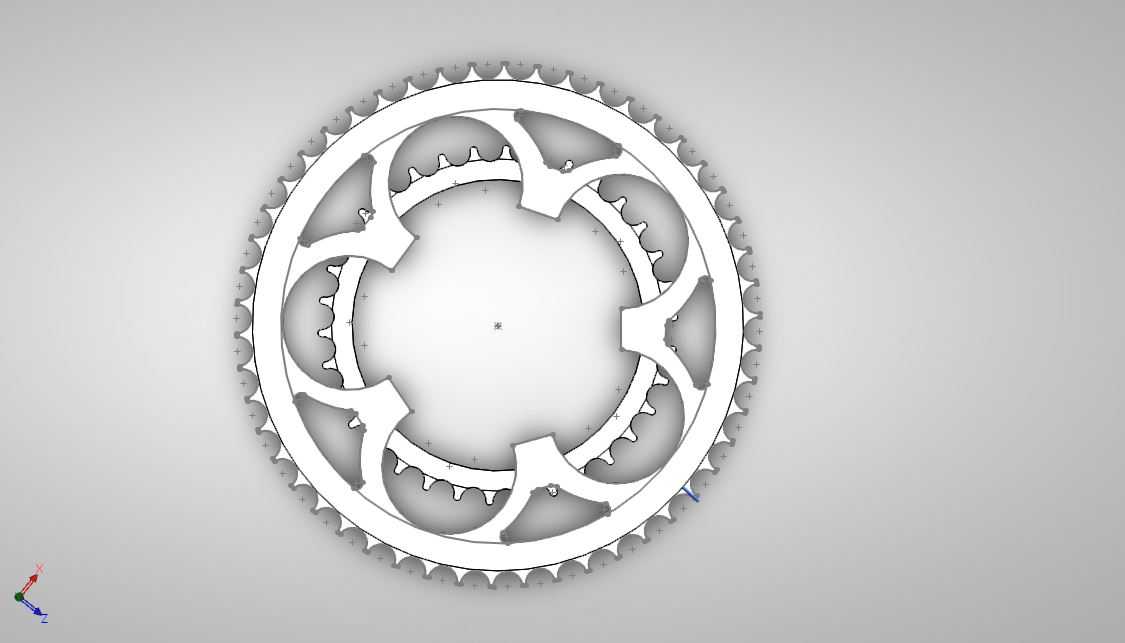

从功能特性来看，该结构采用双盘片设计，大小齿盘的齿数搭配适配公路车常用的高速巡航与爬坡发力需求，大齿盘对应平路高速骑行时的高传动比输出，小齿盘则应对爬坡路段的低传动比发力需求，齿形轮廓经过适配变速链条的轮廓设计，可保障变速过程中链条在两盘片间切换时的啮合顺滑度，避免跳齿、掉链问题。曲柄采用一体化中空式结构设计，在保证结构强度的前提下尽可能降低自身重量，曲柄与中轴配合的安装位采用标准花键配合结构，可适配多数主流规格的公路车中轴组件，盘片与曲柄之间通过盘钉实现刚性连接，盘钉的排布经过受力优化，可均匀分散踩踏过程中盘片承受的周向扭矩，避免盘片局部应力集中导致的形变问题。

设计过程中首先明确了公路车踩踏工况下的受力边界：骑行者站立摇车时单侧曲柄承受的瞬时峰值扭矩远高于坐姿巡航状态，因此曲柄的截面采用变厚度设计，靠近中轴安装位的区域截面厚度更大，向脚踏安装端逐步过渡收窄，在控制重量的同时匹配应力分布规律。齿盘的齿尖做了倒角导向处理，既可以降低变速时链条与齿尖的碰撞冲击，也能减少链条啮合过程中的摩擦损耗。安装边界方面，曲柄的长度符合公路车常用的人体工学尺寸范围，脚踏安装位采用标准螺纹规格，可兼容主流公路车脚踏组件，盘片的安装孔位遵循通用公路车双盘的孔距标准，后期维护更换盘片时无需额外定制转接件，齿盘的最大外径经过校核，在使用最大齿数盘片时不会与车架后下叉、前拨组件产生运动干涉，前拨的安装调整空间也预留了足够余量，适配不同规格的前拨安装位置。

从实际使用的工程角度出发，这套结构的设计平衡了刚性、重量与维护便利性，盘片的镂空设计除了减重之外，还可以在泥泞、雨天骑行时排出附着在齿间的泥沙，减少泥沙卡滞导致的链条磨损，曲柄的外形轮廓做了圆弧过渡处理，避免骑行过程中裤腿与棱角部位剐蹭，整体结构没有冗余的设计元素，每一处结构特征都对应实际骑行工况下的功能需求。
