比萨格拉加厚合页铰链结构设计

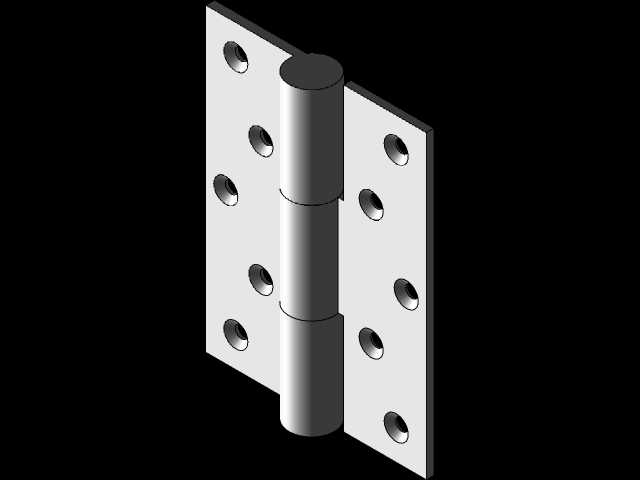

这款合页主要应用于各类室内平开门、重型实木门、金属防护门以及工业设备舱门的转动连接场景，在日常家装、商用空间装修、工业设备防护结构搭建中都能见到这类连接件的身影，核心作用是实现门扇与门框之间的铰接转动，同时承担门扇的竖向载荷，保证门扇开合过程顺畅无卡顿，长期使用不会出现下垂移位的问题。从结构设计来看，这款合页采用双页片对称排布的结构形式，中间的转轴为三段式同轴圆柱结构，转轴与页片的卷边采用间隙配合设计，既保证转动时的同轴度，又预留了足够的润滑脂存储空间，减少长期转动带来的磨损。两侧页片上分别排布了五个安装孔，孔位采用等距错位排布的方式，安装时螺丝的受力点不会在同一竖向直线上，能有效分散门扇重量带来的剪切力，避免长期使用后页片从安装基材上脱落。设计过程中优先考虑了安装边界的适配性，页片的厚度选用了常规重型合页的通用厚度，既不会因为过薄导致承重不足，也不会因为过厚导致门扇与门框之间需要预留过大的安装缝隙，转轴的直径与页片宽度做了匹配设计，当合页处于闭合状态时，两侧页片可以完全贴合，不会出现凸起干涉的情况，适配市面上绝大多数40-45mm厚度的常规门扇安装需求。在功能特性上，这款合页的转动角度可以达到180度，完全满足日常门扇开合的角度需求，页片边缘做了倒角处理，安装和使用过程中不会划伤施工人员或者使用者，安装孔为沉头孔设计，安装后螺丝头可以完全沉入孔内，不会出现凸起刮蹭门扇或者门框的情况。实际选型使用时，需要根据门扇的重量匹配对应数量的合页，单扇重量在40kg以内的门扇搭配2组合页即可满足承重需求，超过40kg的重型门扇则需要加装第三组合页分散载荷，安装时需要保证三个合页的转轴处于同一条垂直线上，避免出现转动卡滞、合页受力不均导致的变形问题。建模过程中对转轴的配合间隙做了精准的公差预留，页片上的安装孔位置也严格按照通用五金件的安装规范做了定位，模型还原了合页的所有结构细节，包括卷边的接缝、沉头孔的锥度、转轴的分段结构都做了写实还原，可以直接用于门窗装配的干涉检查、安装模拟，也可以作为五金件选型的参考模型使用。
