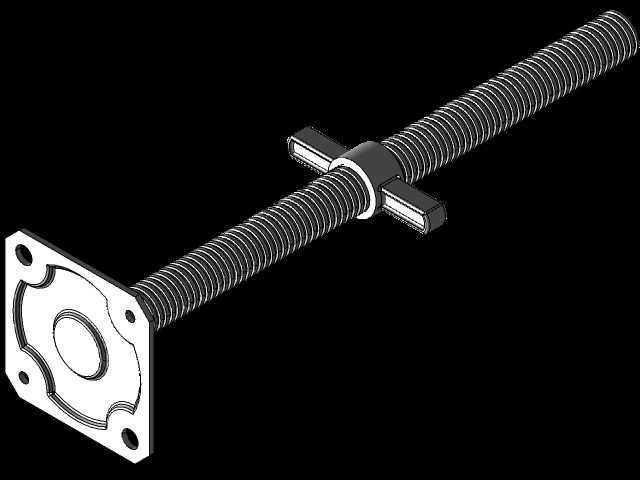

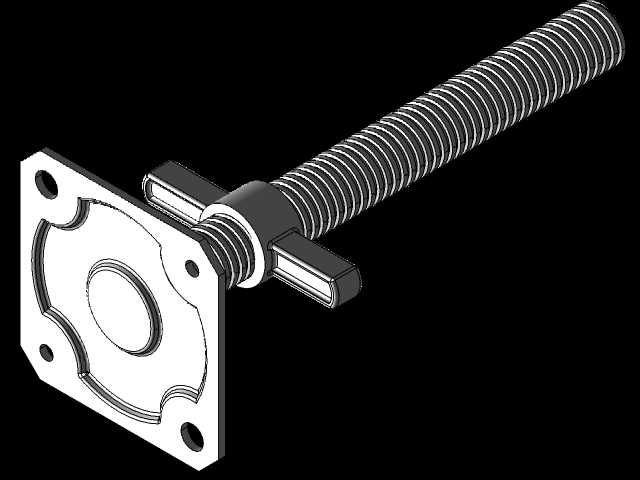

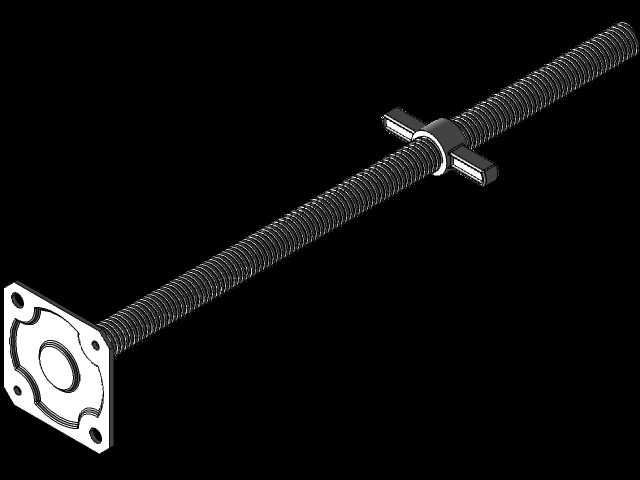

带方形安装法兰的梯形丝杠传动组件

这款传动组件核心采用梯形螺纹丝杠结构，在手动调节类工装、小型工位定位机构、轻型物料输送挡停装置中应用十分广泛，区别于滚珠丝杠的高精度高成本定位，梯形丝杠自带的自锁特性让它在不需要频繁往复高速运动、需要位置保持的手动调节场景下优势突出，不需要额外增加锁止机构就能在调整到目标位置后保持固定，不会因为受轴向载荷出现位置窜动。组件一端集成了方形安装法兰，法兰上预留了四个沉头安装孔，安装时可以直接通过螺栓将整个组件固定在设备的安装立板或者型材框架上，不需要额外设计加工适配的安装支座，能大幅缩短结构设计的周期，法兰端面和丝杠轴线的垂直度在建模时做了严格的形位公差约束，安装后可以保证丝杠的同轴度，避免丝杠转动过程中出现卡滞、偏磨的问题。丝杠中部配置了对开式滑动螺母座，螺母座两侧延伸出对称的拨叉结构，实际使用时拨叉可以直接和需要做直线往复运动的负载部件连接，当转动丝杠时，螺母座就会沿着丝杠的轴线方向做直线运动，带动负载完成位置调整，滑动螺母和丝杠的配合间隙在设计时预留了合理的润滑脂存储槽，长期使用时可以存储润滑脂降低摩擦磨损，延长组件的使用寿命。丝杠的光轴端没有做额外的轴肩定位，设计时可以根据实际安装需求灵活搭配推力轴承或者轴用挡圈做轴向限位，适配不同的安装空间边界，不管是水平安装在工位滑台的调节机构上，还是垂直安装在高度定位的挡停机构上，都能通过调整端部的限位零件满足使用要求。在建模过程中，螺纹部分采用了真实的梯形牙型建模，不是简化的贴图纹理，导入装配体后可以直接做干涉检查，验证和周边零件的配合间隙，方形法兰的安装孔位置、螺母座的拨叉尺寸都按照常用的手动调节机构通用参数设计，选型时可以直接测量安装空间的尺寸，不需要额外做结构修改就能适配大部分轻型调节场景的需求，比如流水线的侧向导轮宽度调节、工装夹具的夹紧行程调整、检测设备的探头位置微调这类场景，都可以直接选用这款组件，不需要从零开始设计丝杠和安装座的结构，能有效提升结构设计的效率，减少重复建模的工作量。
