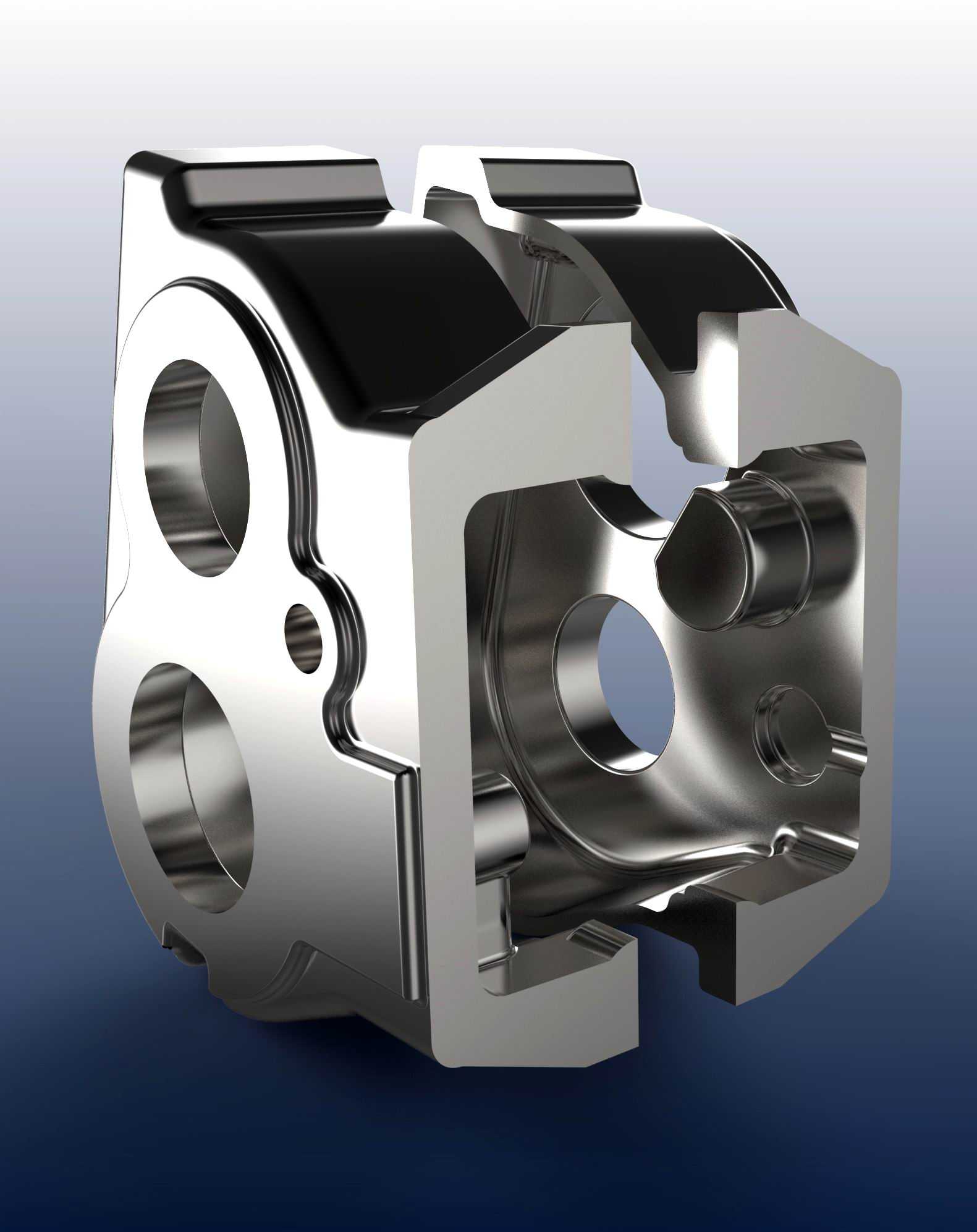

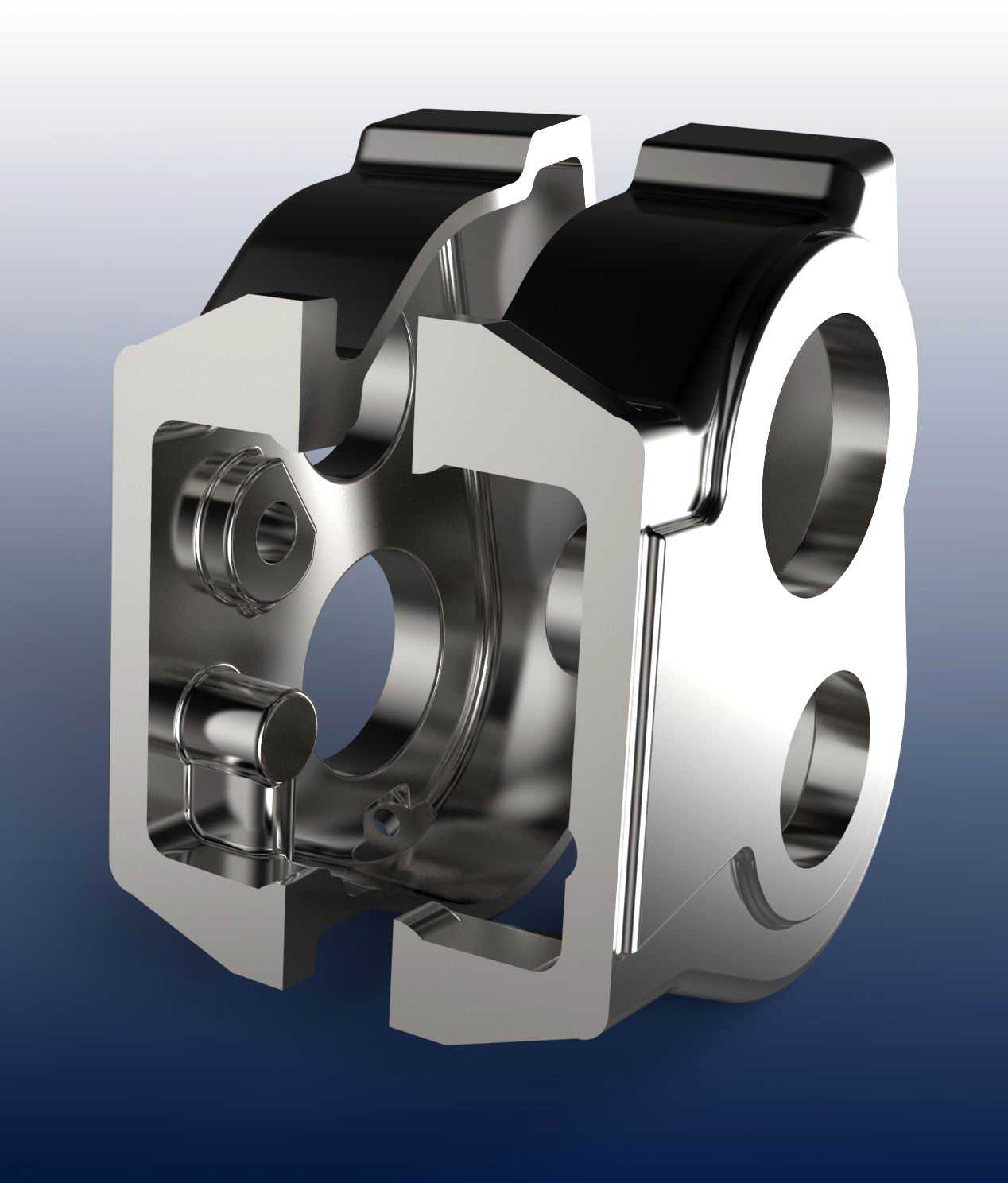

剖视结构机械连接腔体零件

这类带剖视展示的腔体类连接构件，多应用在液压油路集成、气动回路排布以及小型动力传输单元的壳体部位，日常在自动化生产线的阀组安装座、小型工程机械的油路分配块、非标设备的传动连接基座上都能见到同结构类型的零件。从结构设计来看，该零件采用一体化铸造成型后做精密机加工的工艺路线，外部的异形轮廓是为了适配安装空间的避让需求，两侧的大直径通孔是主油路或者传动轴的穿装通道，内部嵌套的小型柱销孔与环形槽，分别用于定位销的压装、密封件的嵌装，保证装配后结合面不会出现介质渗漏或者传动窜动的问题。设计阶段首先要确认的是安装边界尺寸，零件的外轮廓长宽高需要匹配安装工位的预留空间，两侧安装耳的开孔中心距要和对接基座的螺纹孔位完全对齐，避免装配时出现干涉无法落位的情况；内部流道或者轴孔的同轴度公差需要控制在0.02mm以内，才能保证后续装入的轴类零件转动顺畅，或者介质流通时不会出现节流紊流的问题。零件表面做了发黑与抛光组合处理，外露的配合面做镜面抛光降低装配摩擦阻力，非配合面做发黑处理提升防锈能力，同时也能在设备运维时快速识别配合位置。在实际选型应用中，这类腔体零件需要根据使用场景确认承压能力，如果用于液压回路，壳体壁厚需要满足16MPa以上的静压测试要求，避免长期带压工作出现开裂变形；如果用于传动部件的连接座，需要重点核查销孔的抗剪切强度，匹配对应工况的载荷冲击系数。建模过程中需要优先处理内部相贯线的过渡，避免尖锐棱角造成的应力集中，所有安装孔的端部都做了0.5mm的倒角，既可以去除加工毛刺，也能引导螺栓或者销钉顺利装入，不会出现卡滞刮伤配合面的情况。这类零件的剖视建模展示，能让结构工程师快速看清内部的流道走向、加强筋排布位置，在做同类型零件改型设计时，可以直接参考其壁厚分配、孔位布局的思路，减少重复设计的试错成本，尤其是在紧凑安装空间下的腔体类零件设计，这种兼顾避让、强度、装配便利性的结构方案有很高的参考价值。
