糖厂甘蔗压榨辊组传动结构设计

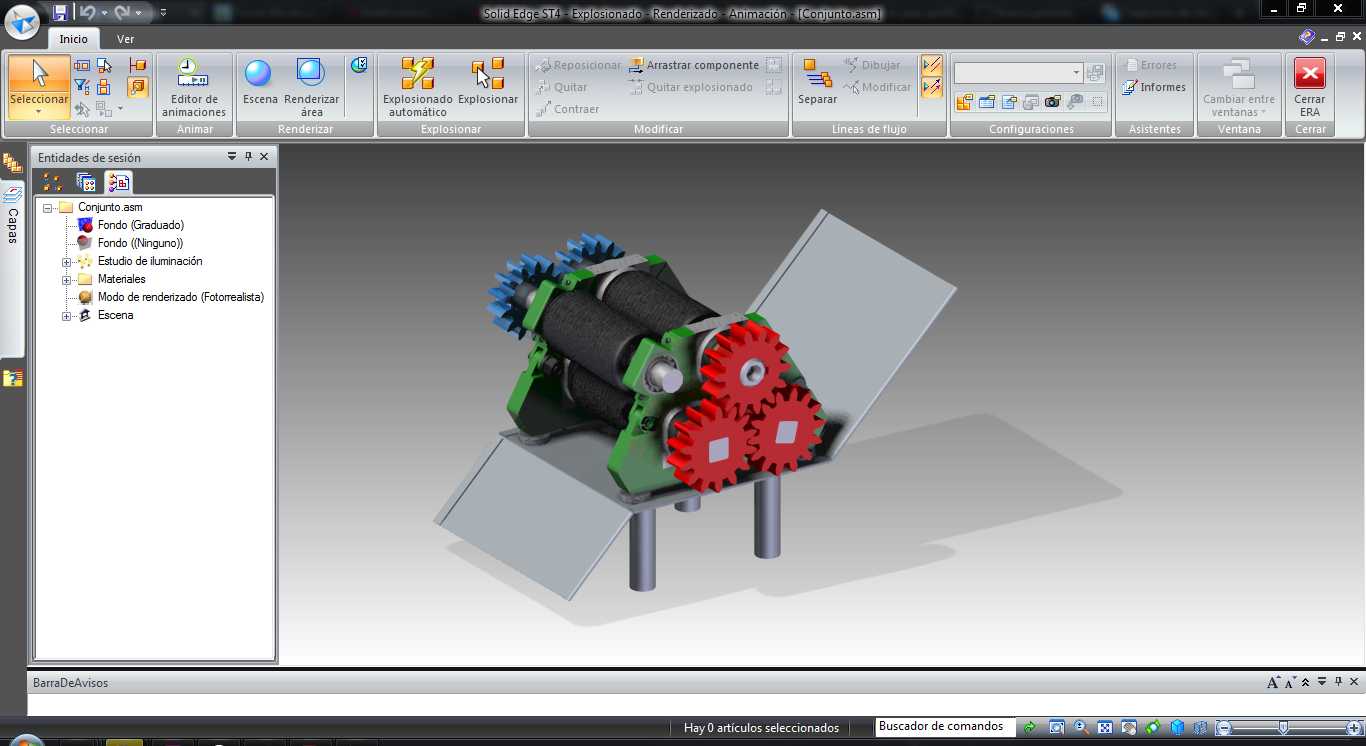

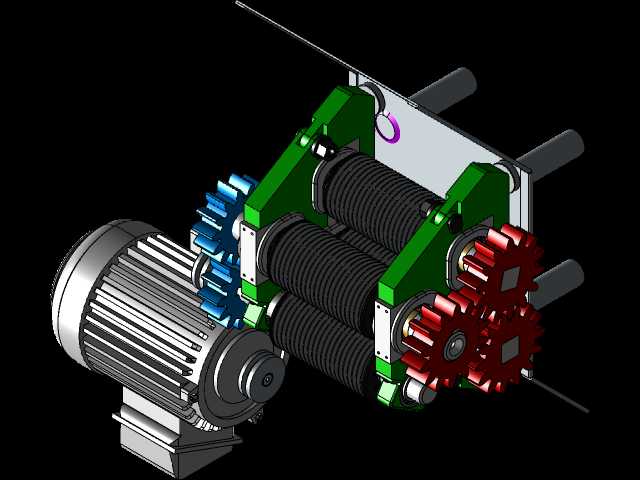

这套辊压传动结构主要面向制糖生产线上的甘蔗压榨工序，是糖厂提汁工段的核心执行单元，直接决定蔗料的挤压破碎效率与糖汁提取率。整套机构采用卧式三辊平行排布设计，三根压榨辊沿竖直方向错落布置，形成两重挤压通道，蔗料从上方进料口进入后，先经过顶辊与前辊的第一级挤压完成初步破碎，再进入顶辊与后辊的第二级高压压榨区，充分挤出蔗料内部的含糖汁液，最后蔗渣从排渣口排出进入下一工序。传动端采用异步电机直连减速齿轮组的驱动方案，电机输出轴通过小模数圆柱齿轮与蓝色过渡齿轮啮合，将动力分流传递给三根压榨辊端部的红色传动齿轮，保证三根辊子按照设定的速比反向同步转动，避免辊面间出现相对滑动磨损蔗丝，同时保证进料顺畅不卡料。设计过程中重点考虑了压榨工况的大载荷特性，辊体采用带环形沟槽的表面结构，既可以增加辊面对蔗料的握持摩擦力，防止进料打滑，又能为挤出的糖汁提供导流通道，避免汁液在挤压区积存重新被蔗渣吸附。机架部分采用双侧立式支撑板结构，将三根辊子的轴承座内嵌安装在支撑板的导向槽内，可通过顶部的调节机构调整辊子间隙，适配不同压榨阶段、不同蔗料纤维特性的压榨需求，安装时需保证三根辊子的轴线平行度公差控制在0.1mm/m以内，避免辊面偏载造成局部磨损加剧。整套机构的安装边界需预留电机接线、辊面维护、间隙调整的操作空间，进料侧需匹配前序输送设备的出料高度，排渣侧需对接蔗渣输送装置，传动端的齿轮组需加装安全防护罩，防止生产过程中杂物卷入或人员误触。齿轮参数设计时充分考虑了压榨工况的冲击载荷特性，选用大模数渐开线圆柱齿轮，齿面进行硬化处理，保证长期重载运行下的传动稳定性与使用寿命，辊子两端的轴承选用带密封结构的调心滚子轴承，可承受压榨过程中的径向载荷与少量轴向窜动，同时阻挡压榨过程中的蔗屑、糖汁进入轴承内部造成润滑失效。
