旧洗涤器改造立式袋式除尘装置结构

这套改造型除尘装置，主要面向冶金、建材、化工等行业现存老旧洗涤塔除尘效率不达标的升级场景，不少早年投产的生产线配套的湿式洗涤器，在面对细粒径粉尘、工况波动较大的烟气处理需求时，往往存在排放浓度超标、运维成本高、水资源消耗大的问题，直接拆除原有塔架基础重建新除尘系统，不仅要面临较长的停产周期，土建、设备采购的综合成本也会大幅抬升，基于原有塔体基础做袋式除尘改造，是兼顾改造成本与处理效果的高适配方案。

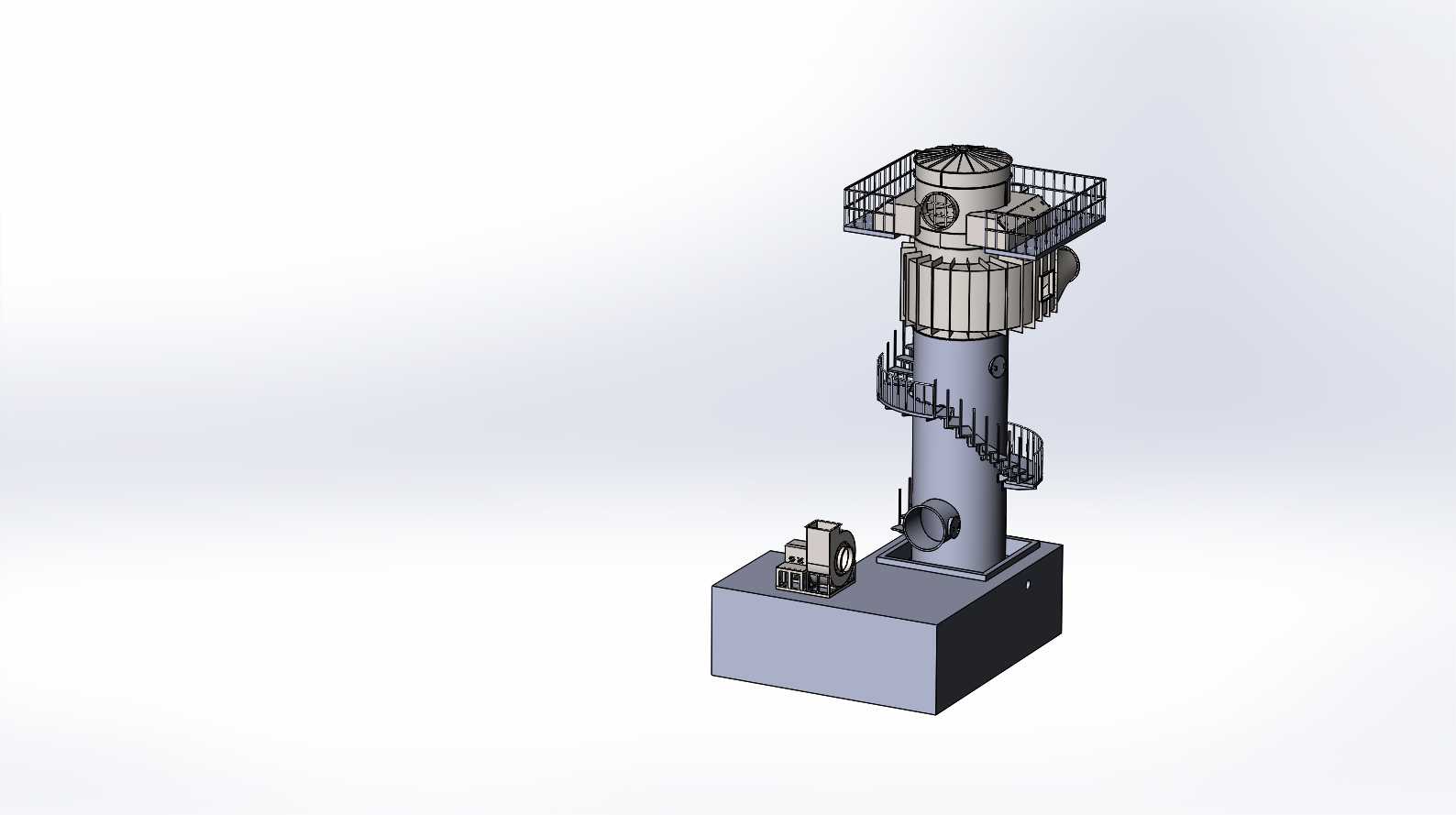

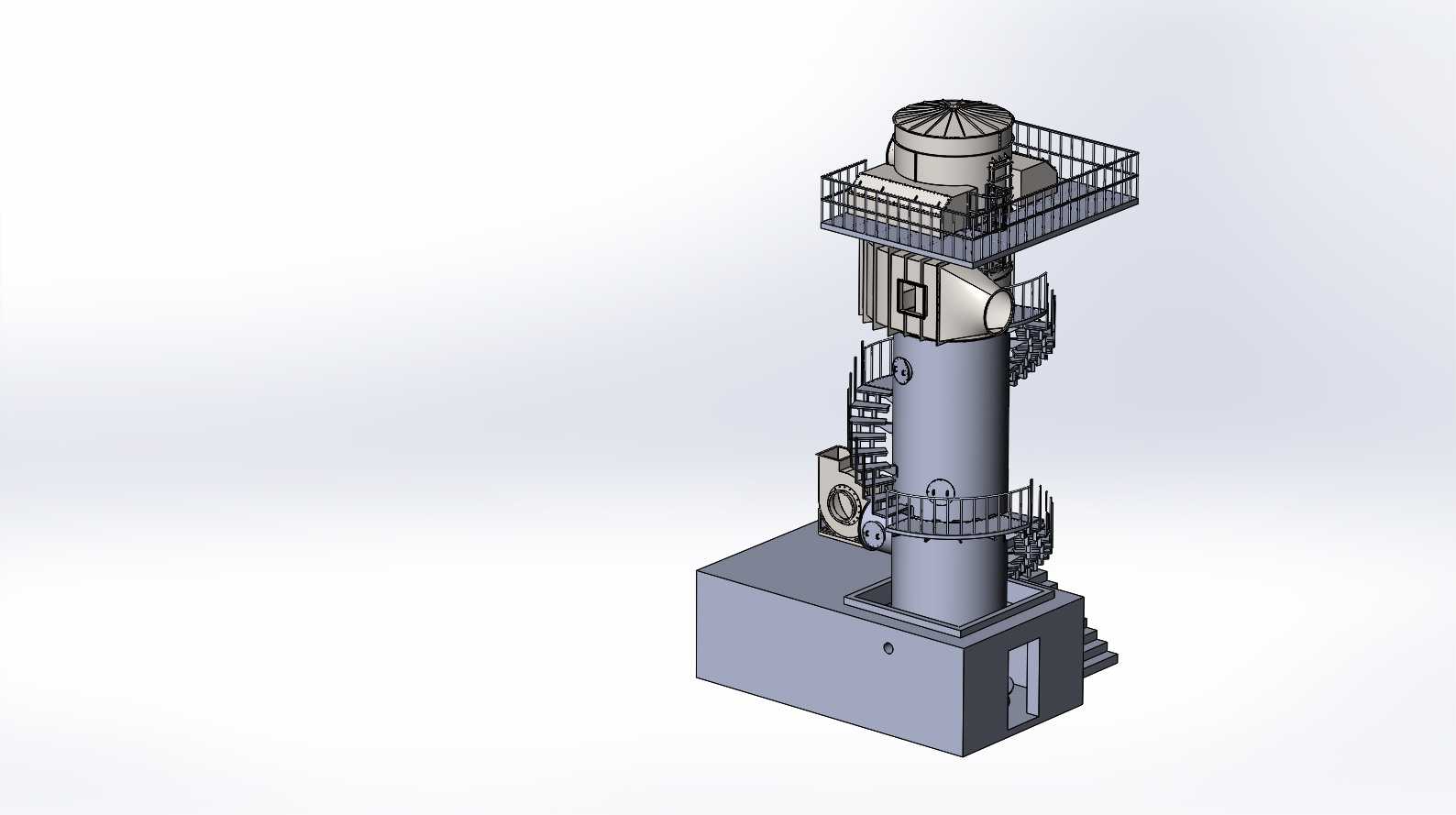

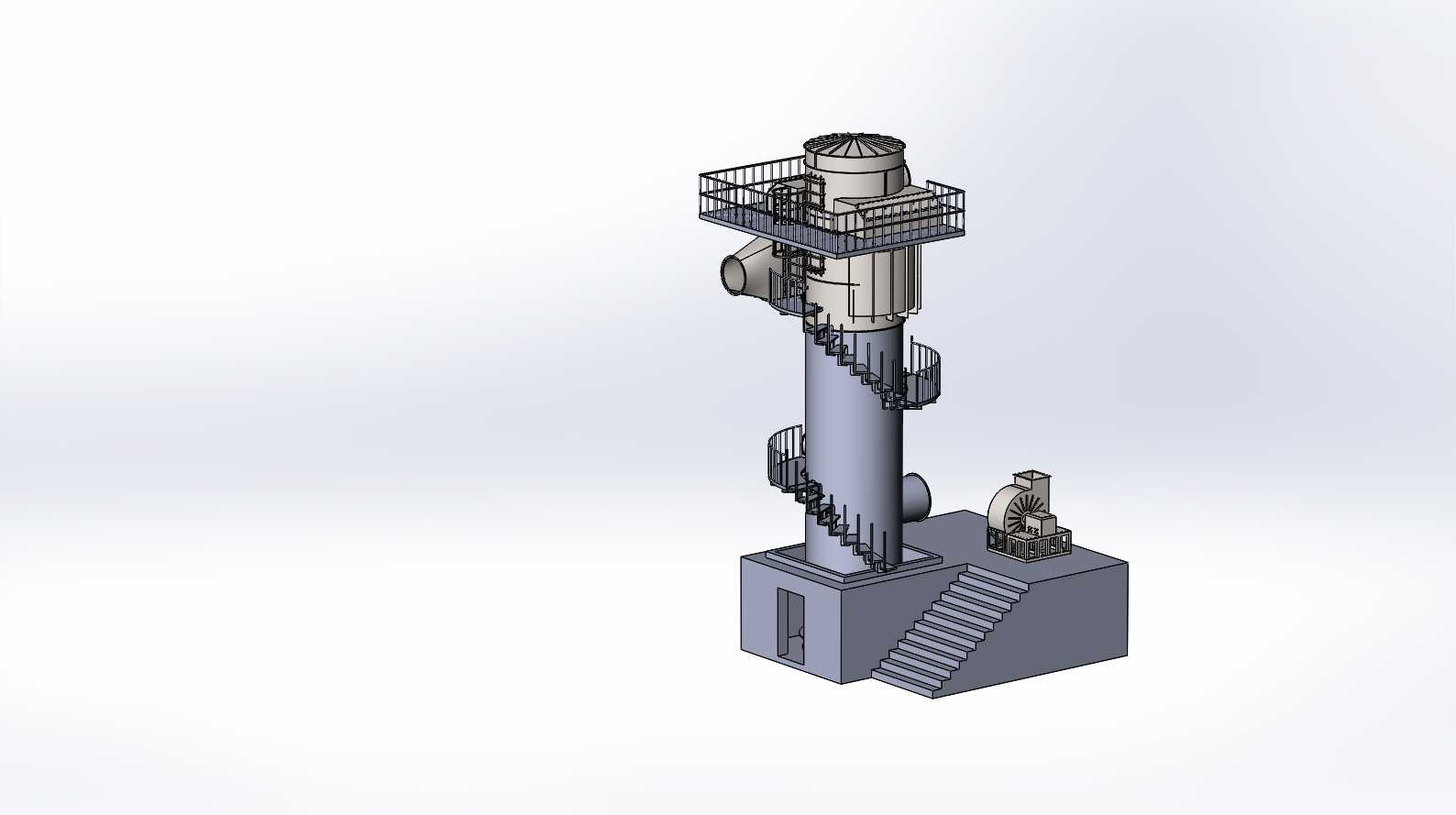

从结构设计逻辑来看，改造方案最大化复用了原有洗涤器的混凝土基座、下部塔体支撑结构，省去了重新开挖基础、浇筑承重台的工序，基座上方保留的钢制楼梯直接连通下部设备检修平台，塔体中部的螺旋盘梯可直达中部滤袋检修层，顶部环形平台用于净气室、脉冲清灰组件的日常运维，各层平台的护栏高度、踏步宽度均符合工业设备高空作业的安全规范，无需额外增设临边防护结构。塔体下部保留了原有的进风口接口，可直接对接原有生产线的烟气管道，无需调整原有车间的管线走向，进风口内侧设置了气流均布装置，避免含尘气流直接冲刷滤袋造成局部磨损，延长滤袋的使用寿命。

设备上部将原洗涤器的喷淋层、除雾段整体替换为袋式除尘的过滤室、净气室与脉冲喷吹系统，侧旁配套的引风机机组直接安装在基座延伸平台上，风机进出口采用软连接与塔体、排气管道对接，减少运行振动向塔体传递。设计过程中重点核算了原有塔架的承重载荷，替换后的袋式除尘单元总重量与原洗涤器上部结构重量偏差控制在原有基础承重冗余范围内，无需对原有基座做加固处理，安装边界完全贴合原有设备的占地范围，不会挤占车间内其他设备的操作通道。

功能层面，改造后的袋式除尘装置对粒径0.3μm以上的粉尘过滤效率可达99%以上，远高于原湿式洗涤器的处理效率，可满足现行的大气污染物排放要求，脉冲清灰系统可根据设备运行阻力自动调整喷吹周期，在保证滤袋表面粉尘及时清理的同时，降低压缩空气的消耗量。设备的滤袋安装采用弹簧涨圈式结构，检修更换时无需进入滤室内部，在顶部平台即可完成拆装作业，大幅缩短了日常运维的停机时间。相较于全新安装的袋式除尘设备，这种基于旧洗涤器改造的方案，可缩短近六成的现场安装周期，减少七成以上的土建施工量，对于需要在短停周期内完成环保升级的生产线而言，具备极高的工程适配价值。
