卧式承压储运用罐体结构设计

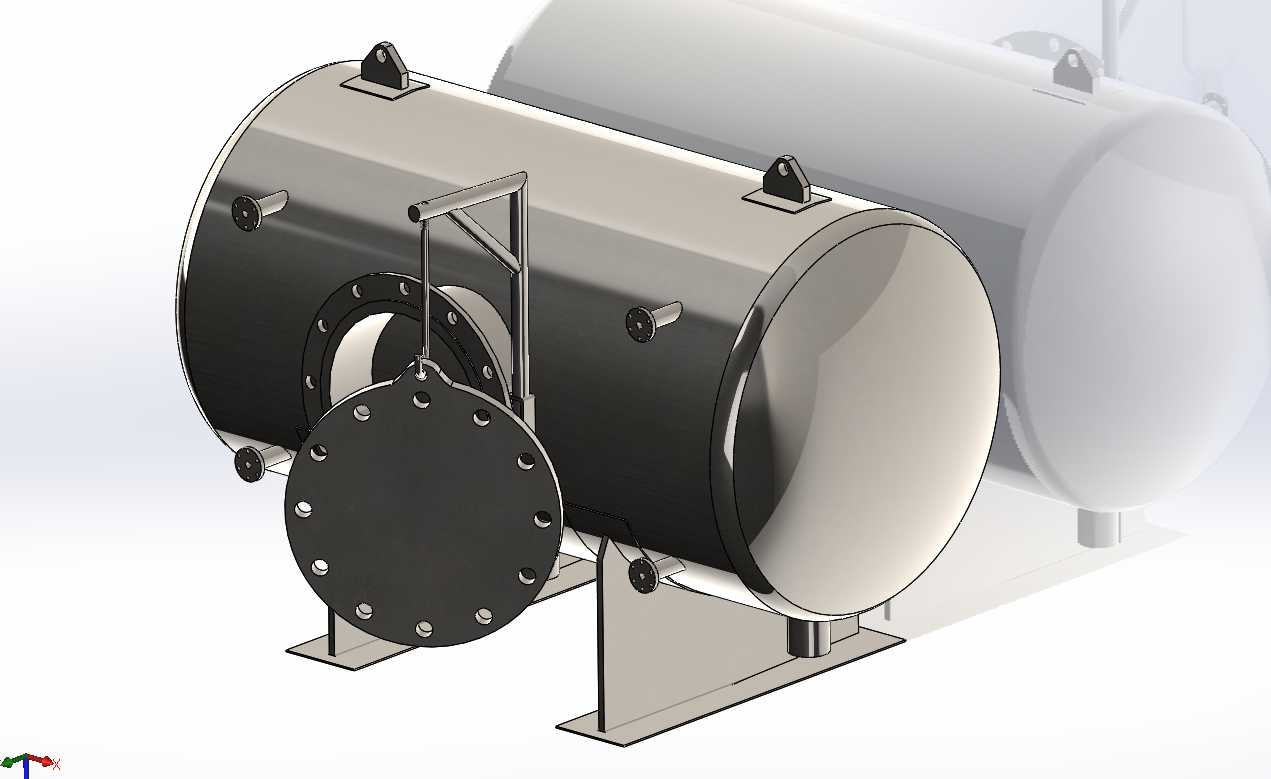

这款卧式承压罐体的结构设计，核心围绕工业场景中带压介质的密闭存储需求展开，常见于化工生产车间的中间物料缓存、集中供水系统的稳压储水、食品加工线的无菌料液暂存、小型空压站的缓冲储气等工况，可适配不同温度、压力等级的流体介质存储要求，避免介质泄漏、压力波动对上下游工序造成冲击。从结构设计逻辑来看，整体采用圆柱形筒体搭配两端标准椭圆封头的构型，相比方形储腔，圆柱曲面可均匀分散内部介质压力，消除应力集中死角，降低长期承压运行的结构疲劳风险；筒体一端采用带颈对焊法兰搭配快开盲板的设计，盲板通过周向均布的螺栓实现与法兰的压紧密封，配套的铰链式吊臂结构可在开盖检修、内部清洁时承托盲板重量，无需额外吊装设备即可完成开合操作，大幅降低日常运维的操作难度，密封面预留的垫片安装槽可适配橡胶垫、金属缠绕垫等不同密封件，满足不同介质的密封兼容性要求。筒体上分布的多个径向开孔接口，分别对应介质进料、出料、排空、压力表安装、安全阀安装、液位检测等功能，所有开孔位置均做了补强圈加厚处理，抵消开孔造成的筒体强度削弱，避免开孔边缘出现应力开裂问题。支撑结构采用对称布置的鞍式支座，支座与筒体接触的弧面与筒体外径完全贴合，通过焊接方式与筒体固定，支座底板预留的地脚螺栓孔可直接与混凝土基础或设备钢架连接，安装时需保证两个支座的水平度偏差在允许范围内，避免筒体附加弯曲应力影响承压安全性；筒体顶部设置的两个吊耳结构，可直接穿入吊索完成设备整体吊装转运，吊耳位置经过重心核算，吊装时可保持罐体水平姿态，避免磕碰损伤接口或密封面。设计过程中充分考虑了安装边界限制，筒体的轴向长度、径向直径、支座间距、接口伸出长度均做了参数化约束，可根据实际厂房的安装空间、存储容积要求快速调整尺寸参数，所有配合面的公差、焊接坡口形式均符合承压设备的设计规范，建模时保留了所有倒角、焊缝预留位、螺栓孔等细节特征，可直接导入工程图模块生成生产加工图纸，也可用于设备布局仿真、运维拆装模拟等场景，帮助设计人员提前校核安装间隙、操作空间是否满足现场使用要求，避免后期安装时出现干涉问题。
