欧式雕花锻打金属户外遮阳雨篷结构

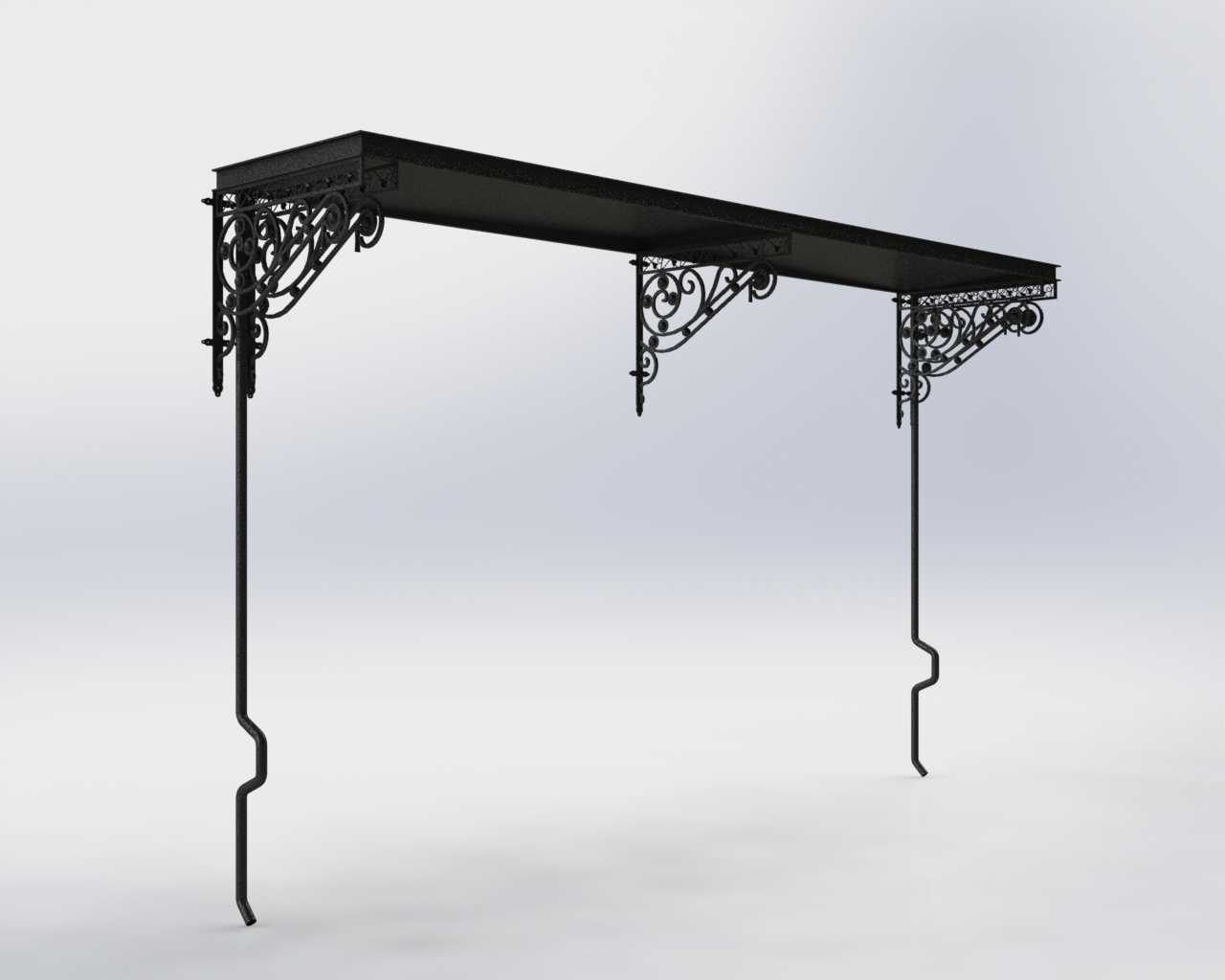

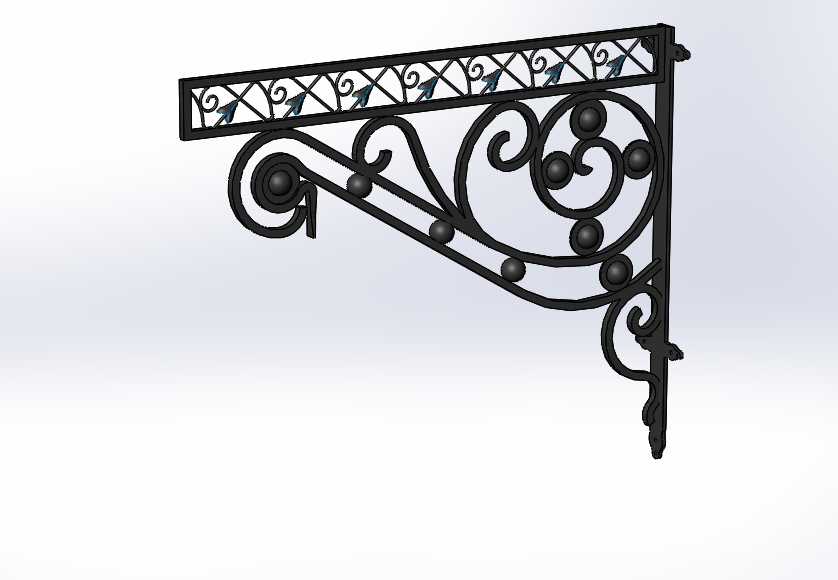

这款锻打金属雨篷主要适配低层建筑入户区域、临街商铺门头、欧式风格别墅外窗上方的挡雨遮阳需求，日常可承接垂直下落的雨水、高空坠物以及正午直射的强光，避免出入口区域被雨水打湿、木质门窗长期被暴晒老化，同时雕花锻件的装饰属性也能匹配建筑外立面的复古设计风格。从结构设计逻辑来看，整体采用悬挑受力的布局，顶部为平整的长条形遮挡板，边缘做了收边处理避免雨水顺着板底回流到墙面，支撑部分分为两类构件：靠墙侧通过膨胀螺栓固定在建筑墙体上的雕花锻铁托架，承担主要的竖向荷载与风掀力，托架做了镂空卷草纹样的锻打造型，在保证受力截面足够的前提下减少了构件自重，同时兼顾装饰效果；前端设置两根落地弯腿支撑，腿柱靠近底部位置做了两次弯折处理，既可以避开地面台阶、排水坡等安装边界的凸起障碍，也能通过弯折结构抵消部分水平方向的风荷载晃动，落地端预留了地脚固定孔，可通过膨胀螺栓与混凝土地面锁死，避免整体结构侧翻。设计过程中优先考虑了安装边界的适配性，悬挑伸出长度控制在常规入户门的进深覆盖范围内，不会遮挡入户门的正常开启，整体高度匹配常规住宅门头的窗下沿到地面的尺寸，不会遮挡窗户的正常开合与通风。构件之间的连接全部采用焊接加螺栓紧固的双重固定方式，锻铁构件表面做了防锈处理，可适应户外长期日晒雨淋的使用环境，遮挡板与托架之间设置了减震胶垫，避免大风天气下金属板震动产生异响。受力校核阶段重点验证了悬挑端的挠度变形，在常规积雪荷载、暴雨冲击荷载下，遮挡板的下挠量控制在安全范围内，不会出现积水兜水的情况，雕花托架的受力筋位置做了加厚处理，避免长期荷载下出现焊缝开裂的问题，落地弯腿的弯折位置做了圆弧过渡，减少应力集中带来的断裂风险。
