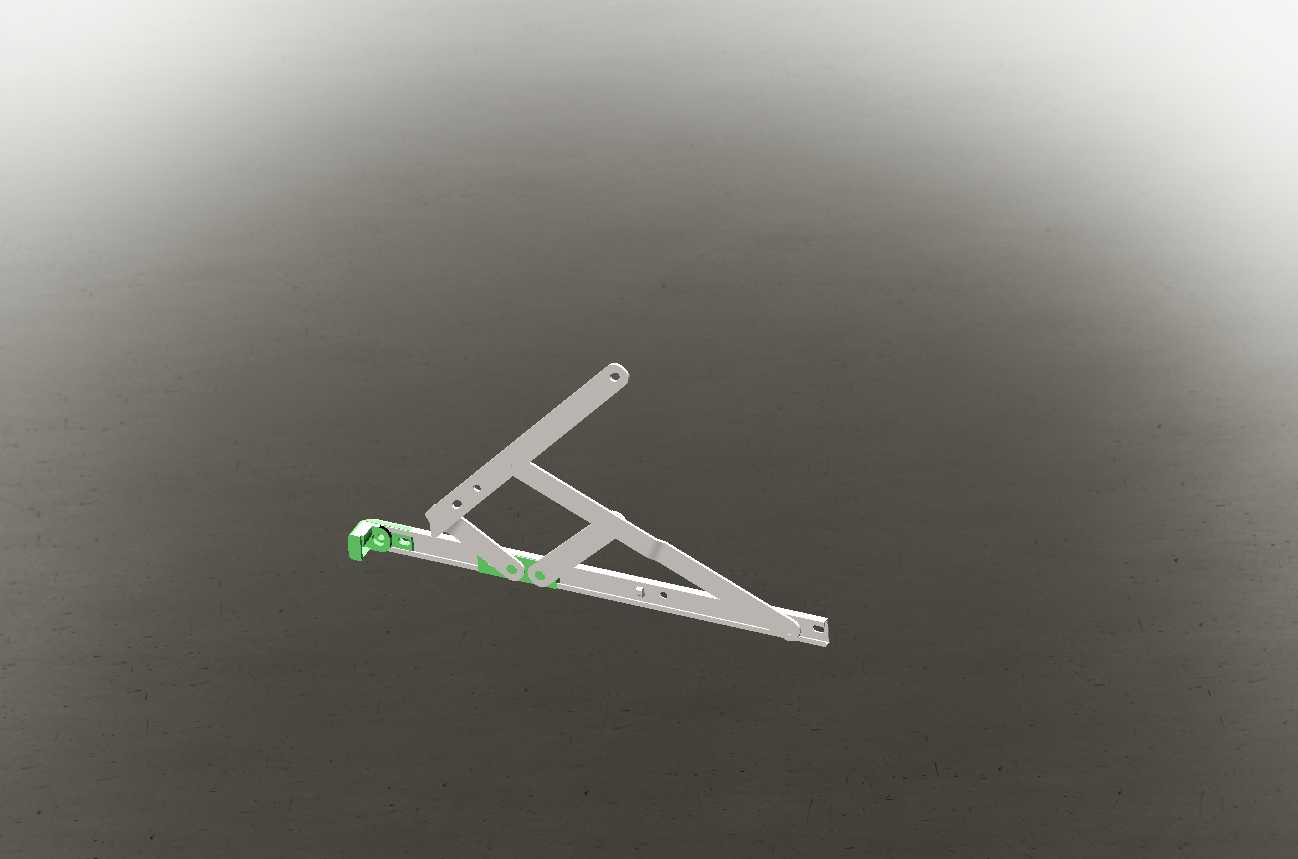

311mm规格平开窗四连杆支撑铰链结构

这款311mm规格的窗铰链，主要适配外平开窗、上悬窗的窗扇与窗框连接场景，在民用住宅、商用写字楼的外窗系统中承担核心的连接与限位作用，日常使用中既要承受窗扇自重带来的静载荷，也要应对开关窗过程中的动载荷，还要在大风天气下为窗扇提供稳定的支撑限位，避免窗扇出现晃动、脱落、过度开启碰撞窗框的问题。从结构设计来看，这款铰链采用多连杆铰接的结构形式，各连杆之间通过铆接轴实现相对转动，铆接位置预留了合理的转动间隙，既保证连杆转动顺畅无卡滞，又不会因为间隙过大导致窗扇出现旷量，影响开关手感与密封性能。铰链底座部分设计有多个安装孔位，可适配不同型材的窗框安装面，安装时通过自攻螺丝将底座固定在窗框的型材槽口内，活动端则与窗扇侧边连接，安装后窗扇的开启角度可通过连杆的运动行程自然限位，无需额外加装窗撑挡块。设计过程中，首先确定了311mm的总长度尺寸，这个长度是基于常规600-900mm宽度的外平开窗扇的承重需求计算得出，单副铰链可承受约30kg的窗扇重量，两副配套使用即可满足常规尺寸窗扇的承重要求。各连杆的截面形状采用了带加强筋的冲压结构，在不增加整体材料厚度的前提下提升了连杆的抗弯强度，避免长期使用后连杆出现弯曲变形，导致窗扇下垂、关闭不严的问题。铰接位置的铆接点采用了翻边铆接工艺，铆接后轴点的转动阻尼均匀，长期反复开关也不会出现铆接松动、轴销脱落的问题。铰链与窗扇、窗框接触的安装面做了平面度处理，安装后可与型材表面紧密贴合，不会出现安装翘曲导致的受力不均问题。连杆的运动轨迹经过反复校核，窗扇开启过程中不会与窗框的密封胶条、排水槽位置发生干涉，关闭状态下连杆可完全收合在型材的安装槽内，不会外露影响窗户的整体外观，也不会在关窗时与窗扇的密封结构产生挤压，保证窗户关闭后的密封性能。在实际选型应用中，这款铰链可适配铝合金型材、塑钢型材的外开窗，安装时需根据型材的槽口尺寸调整安装螺丝的长度，确保螺丝穿透型材壁厚后有足够的啮合长度，避免长期使用后安装孔位滑丝导致铰链脱落。日常使用过程中，只需定期在铰接轴点位置添加少量润滑脂，即可保证铰链转动顺畅，延长整体使用寿命，无需频繁维护更换。
