城市通用格构式输电通讯铁塔结构

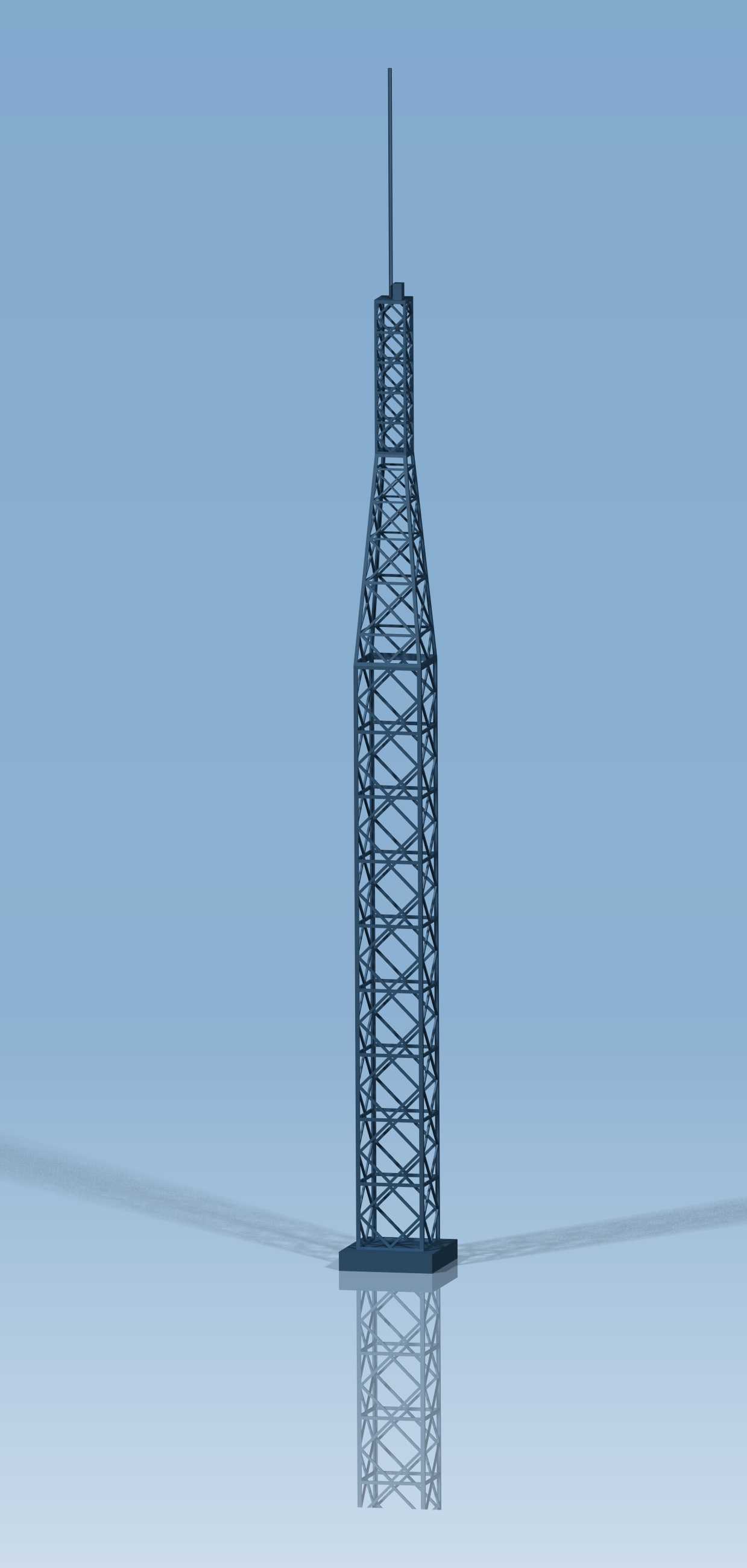

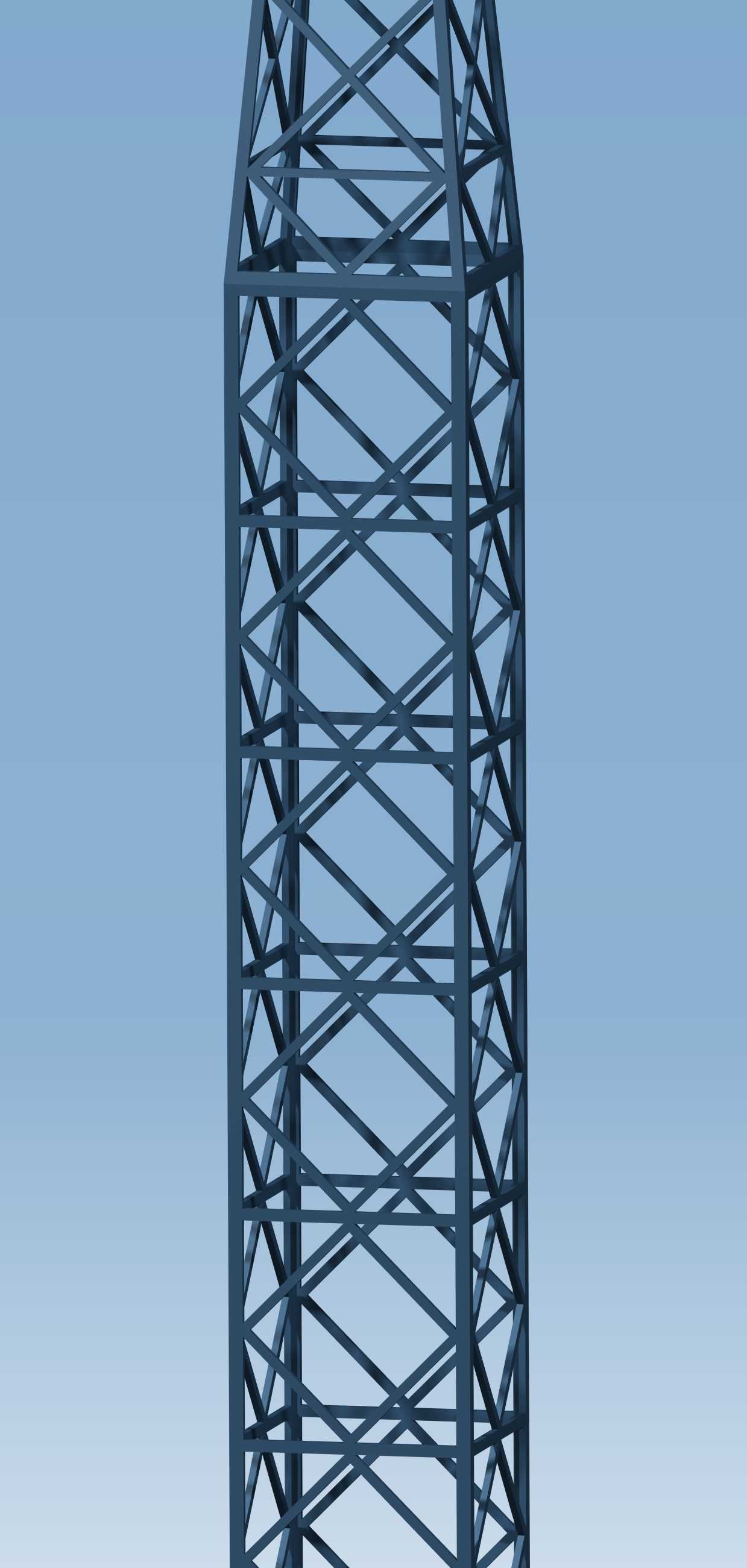

这款格构式铁塔的设计初衷是适配城市建成区的紧凑布设场景，区别于郊野区域大跨度、大根开的输电塔型，整体采用下宽上窄的渐变锥度构型，底部根开控制在适配城市人行道、建筑退界区域的尺寸范围内，不会过度占用地面通行空间，同时能保证足够的抗倾覆力矩，满足城市区域常见风压下的结构稳定性要求。主体受力体系采用空间桁架结构，主材与腹杆通过节点板拼接成型，所有杆件均采用等边角钢型材，这类型材采购便捷、加工难度低，现场安装时可通过螺栓连接完成组立，不需要复杂的焊接作业，适配城市区域短周期施工的要求，能最大程度降低施工对周边交通、居民生活的影响。从功能适配角度看，塔身上部预留了多组设备安装挂点，可同时搭载高压输电绝缘串架、通讯基站天线、环境监测传感器等多种城市公用设备，不需要单独为不同功能的城市设施重复立杆建塔，能有效整合城市高空布设资源，减少城市区域高耸构筑物的数量，优化城市天际线观感。设计过程中优先考虑了后期运维的便利性，塔身内部预留了爬梯布设空间，运维人员可通过爬梯抵达各层作业平台，完成设备检修、部件更换等操作，塔体底部设置了加高的混凝土承台基座，一方面能避免地面积水浸泡塔脚造成锈蚀，另一方面也能抬高设备安装起始高度，防止无关人员攀爬引发安全事故。结构受力计算阶段，针对城市区域特有的紊流风场做了专项优化，格构式的腹杆排布能有效打散横向风载，降低风振效应带来的结构疲劳，同时锥度收分的构型能让上部结构的迎风面积逐步减小，把风载产生的弯矩均匀传递到底部主材上，避免局部杆件应力集中。塔体顶部设置了细长的避雷针结构，可覆盖周边一定半径范围内的建筑防雷需求，塔身各段均设置了等电位连接点，可直接接入城市地下接地网，满足电气设备的防雷接地要求。整体结构没有冗余的装饰构件，所有杆件均同时承担受力与围护作用，在保证结构强度、刚度满足设计要求的前提下，尽可能控制整体用钢量，降低生产与安装成本，适配城市公用设施批量建设的成本控制要求。
