PAXD200智能支付终端结构设计

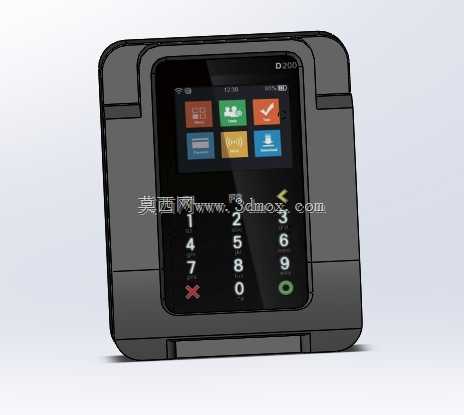

这款支付终端的结构设计，首先围绕线下商用收银场景的高频使用需求展开，常见于连锁便利店、自助售货点位、餐饮门店收银台、社区便民服务站等场景，承担刷卡、扫码、密码输入、交易确认等核心支付交互功能，是线下收单环节的核心交互载体。从结构设计思路来看，整机采用方正带圆角的一体化壳体布局，正面做了下沉式的面板分区，上半区域集成触控显示模块，下半区域排布物理按键组，两个功能区的高度差经过人机交互校核，用户站立操作时视线可自然覆盖显示屏内容，手指自然下垂即可触达按键区域，无需刻意调整手腕角度，适配多数成年人的操作姿态。物理按键组采用3*4的标准矩阵排布，数字键1-9按常规电话键盘逻辑排列，下方设置功能确认、取消、返回三个专用按键，按键键帽做了微弧面凹陷处理，贴合指腹触感，按键行程控制在1.2-1.5mm区间，兼顾按压反馈清晰度与长期使用的疲劳度控制，按键周边的壳体做了0.3mm的凸起围边，可避免日常放置时按键被平面误触。触控显示区域的屏幕周边做了等宽的黑色遮光边框，一方面遮挡屏幕组装的公差缝隙，另一方面可在强光环境下减少屏幕边缘的光线反射，提升显示内容的辨识度，屏幕表面覆盖防刮花的透明面板，面板与壳体的接缝处做了密封胶条预留设计，可应对日常使用中泼溅的咖啡、清洁水渍等液体侵入，提升设备在餐饮、生鲜等潮湿多污场景下的使用寿命。整机的安装边界做了多场景适配设计，背部预留了标准壁挂孔位，可直接固定在墙面、自助设备柜体立面，孔位间距符合商用电子设备的通用壁挂安装规范，同时底部预留了桌面支架的连接螺孔，可搭配倾斜式支架放置在收银台面上，支架倾斜角度锁定在15度，兼顾操作视角与设备放置稳定性。壳体的边角全部做了R8的圆角过渡，既避免安装、搬运过程中锐角划伤操作人员，也能减少设备意外跌落时的边角应力集中，降低壳体开裂的概率。壳体侧面预留了非接支付的感应天线安装位，天线与壳体的距离控制在5mm以内，保证非接卡、手机NFC支付的感应灵敏度，同时不会因为距离过近导致信号串扰。设备的接口区域全部集中在背部下方的隐藏式仓体内，仓体配备可上锁的防护盖板，日常使用时盖板闭合，既保证外观整体性，也避免接口被随意插拔导致的连接故障，仓内预留了电源、通讯、外接密码键盘等接口的走线空间，走线槽做了圆角处理，防止长期使用过程中线材被棱角割破绝缘层。从结构强度设计来看，壳体采用ABS+PC混合材质注塑成型，正面按键区域的壳体壁厚控制在2.5mm，既保证按键支撑的刚性，也不会因为壁厚过大导致注塑缩痕，背部壁挂区域做了局部加厚的筋位设计，壁挂安装后可承受15kg的垂直拉力，不会出现壳体变形脱落的问题。
