2020款欧标2020工业铝型材截面结构

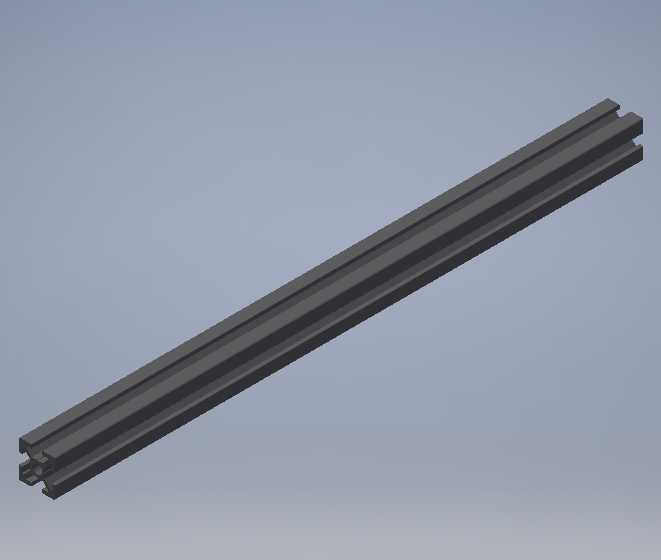

日常做小型自动化设备机架、桌面测试工装、3D打印机框架的时候，20系列铝型材是选型清单里出现频率极高的一类构件，这次的截面结构完全适配20mm公称边宽的安装边界，四个方向都预留了标准槽口，不管是搭建立式护网框架、水平承载台板支撑，还是做传感器安装导轨的基底，都能通过配套的T型螺栓、滑块螺母快速完成连接，不需要额外做焊接或者铣削加工，后期调整工位布局、增减功能组件的时候拆装效率比方钢焊接结构高很多。从截面的筋位布局来看，中心预留的M6规格安装孔，是专门用来做型材端面的连接固定，比如拼接L型直角支架的时候，直接在端面攻丝或者装端面连接板，就能保证两根型材的拼接垂直度，不用额外靠角件占用外部安装空间，这点在做紧凑空间内的小型工装的时候优势特别明显，很多桌面级的测试治具内部空间有限，外凸的角件会干涉线路排布或者工件取放，中心孔直连的结构刚好能解决这个问题。四个方向的槽口尺寸完全适配欧标20系列的通用紧固件，槽口的收口弧度做了优化，滑块螺母滑入的时候不会出现卡滞，哪怕是整根4米长的型材，穿螺母的时候也能顺畅滑到指定位置，槽道内部的加强筋厚度经过核算，在单根1米跨度、两端简支的情况下，承载10kg以内的水平负载不会出现明显扰度，完全能满足小型电子元件组装工位、视觉检测支架的承载需求。做三维建模的时候，这个截面可以直接沿路径拉伸生成任意长度的型材构件，不需要重复绘制截面轮廓，装配的时候直接调用标准紧固件库就能完成整机虚拟装配，提前排查槽位对齐、安装间隙的问题，避免实际加工组装的时候出现孔位错位、紧固件无法安装的情况。另外这个截面的四个外角做了小尺寸的圆角处理，不会像直角截面那样在搬运、组装的时候划伤操作人员，外露的框架边缘也不会因为磕碰出现尖锐的毛刺，车间现场使用的安全性更好，做设备外框架的时候也不需要额外加装PVC装饰封边，直接把端盖敲入型材端面就能完成收尾，整体外观整洁度更高。
