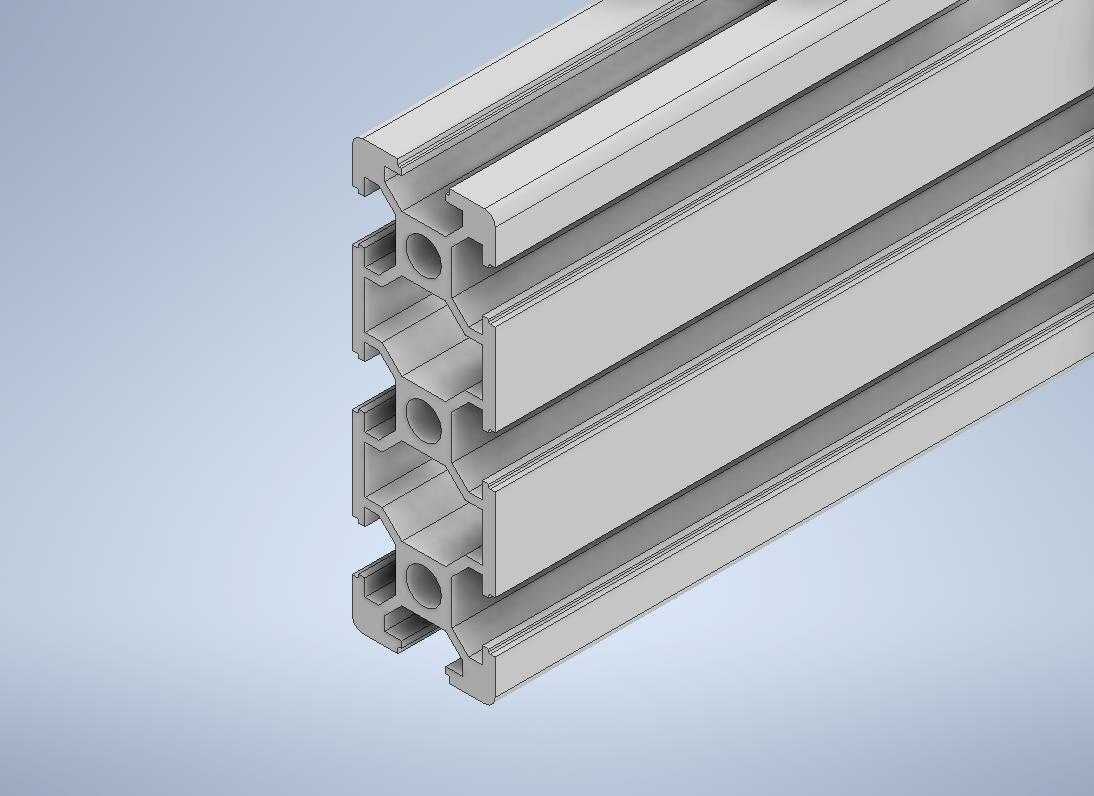

欧标T6态2060开槽铝挤压型材结构

在自动化生产线搭建、设备防护围栏制作、检测工位台架组装这类场景里，铝挤压型材的选型直接决定了框架的整体刚性、后期改造成本与装配效率，这款2060规格的欧标T6态开槽铝型材，就是针对中等载荷的长跨度框架场景设计的结构件。从截面设计来看，2060的截面宽度为60mm、厚度为20mm，属于窄面高刚性的型材规格，相比同截面积的方型型材，在沿60mm边长方向的抗弯模量更具优势，适合做设备台面的横向承托梁、防护栏的横向连接杆，或是输送线侧边的导向件安装基座，不需要额外增加加强筋就能满足常规工位的承重需求，单根1米长度的型材在两端简支的状态下，中部承载常规检测仪器、工装夹具时的绕度可以控制在设备装配允许的范围内。型材采用T6热处理状态，也就是固溶处理后进行人工时效的状态，相比普通退火态的铝型材，抗拉强度与屈服强度都有明显提升，在需要频繁拆装螺栓、长期承受振动载荷的设备框架上使用，不容易出现安装槽变形、连接点松动的问题。截面的槽口设计遵循欧标铝型材的通用槽宽规范，槽道内部做了适配T型螺栓的圆弧过渡，安装时不需要对型材进行二次铣削加工，T型螺栓可以直接从槽道端部滑入，调整到对应安装位置后锁紧即可，不管是安装亚克力防护板、输送线的导向条、传感器安装支架，还是铺设走线槽、气管固定座，都能实现无打孔快速装配。型材的边角位置做了统一的圆角处理，一方面是挤压生产过程中减少模具尖角的磨损，提升型材挤出的成型精度，另一方面在现场装配时可以避免尖锐边角划伤操作人员，也能减少框架整体的应力集中点。在安装边界上，这款型材的槽中心距、端面连接孔位都和同系列欧标20系列、40系列、60系列型材完全适配，可以通过角码、内置连接件、端面连接板实现任意角度的拼接，不需要单独定制转接件，在搭建跨规格的组合框架时，能大幅减少非标加工件的数量，缩短现场装配的周期。型材的开槽位置做了壁厚优化，在保证槽道螺栓锁紧力足够的前提下，适当减薄了非受力区域的壁厚，既控制了单米型材的重量，降低整体框架的自重，也不会影响核心受力位置的结构强度，在移动工位、可推移设备架这类对自重有要求的场景下使用优势明显。实际选型过程中，需要注意这款型材的受力方向，尽量让载荷方向沿60mm的截面高度方向传递，如果是垂直于20mm厚度方向的载荷，需要适当减小支撑跨距，或是搭配其他规格型材做组合加强，避免长期载荷下出现型材变形。
