两吨载重手动单轨起重行走小车结构

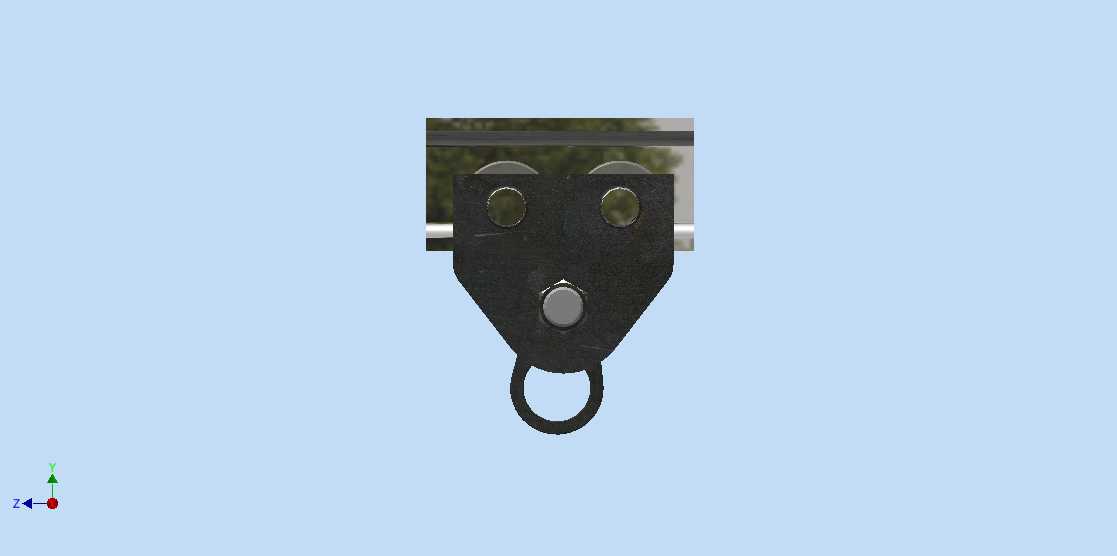

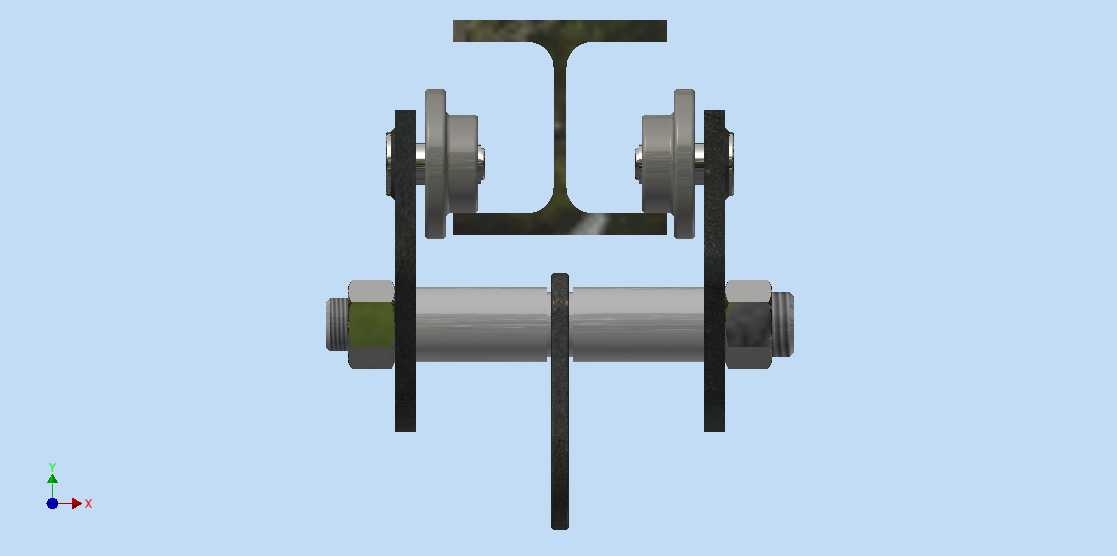

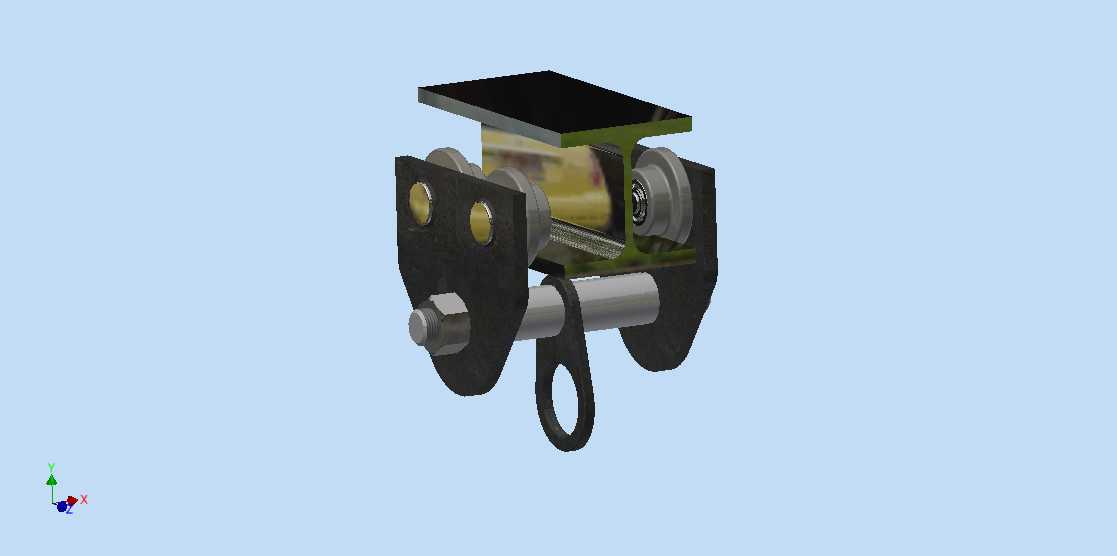

这款两吨级手动单轨行走起重小车，主要适配车间内工字钢轨道的轻型起重作业场景，常见于机加工车间工件周转、仓储区域重型物料移位、设备维保过程中零部件的吊装转运，可搭配手拉葫芦或电动葫芦完成沿轨道方向的水平移动，弥补固定吊点作业范围受限的短板。从结构设计来看，整体采用对称式承载布局，两侧墙板作为核心承力构件，通过横向销轴完成刚性连接，墙板上部开槽适配对应规格的工字钢翼缘，槽内安装的滚轮直接贴合工字钢翼缘上表面，将吊重载荷通过滚轮传递至轨道，滚轮内置滚动轴承，可降低手动推行时的摩擦阻力，即便在额定两吨载荷下，单人也可轻松推动小车沿轨道移动。下部的吊耳结构直接与横向承载销轴集成，吊耳开孔尺寸适配常规起重吊钩、卸扣的连接尺寸，避免额外加装转接件带来的载荷冗余与安全隐患，吊耳与墙板之间设置轴套，可分散吊重带来的局部应力，避免长期载荷作用下墙板出现变形开裂。设计过程中充分考虑了安装便捷性，两侧墙板的间距可通过调整垫片进行微调，能够适配一定范围内不同翼缘宽度的工字钢轨道，无需针对单一规格轨道定制专属结构，降低了现场适配的成本。滚轮的轮缘做了导向倒角处理，推行过程中可自动修正偏移，避免出现卡轨、啃轨的问题，即便轨道存在少量安装直线度误差，也能保证行走顺畅。整体结构的安装边界完全贴合常规工字钢轨道的下方空间，上部与轨道下翼缘预留的间隙可避免运行过程中与轨道加劲肋、轨道接头处的连接件发生剐蹭，下部吊耳的最低点距离轨道面的高度经过优化，在保证结构强度的前提下尽可能压缩整体高度，提升了起重作业的有效起升空间，避免因小车自身高度过大挤占起升行程。墙板上开设的减重孔在不影响整体结构强度的前提下降低了小车自重，方便单人完成轨道上的安装与拆卸作业，所有承力销轴的端部都设置了防脱开口销，避免作业过程中销轴窜动脱出引发安全事故。
