12V100Ah无焊32700磷酸铁锂电池组结构

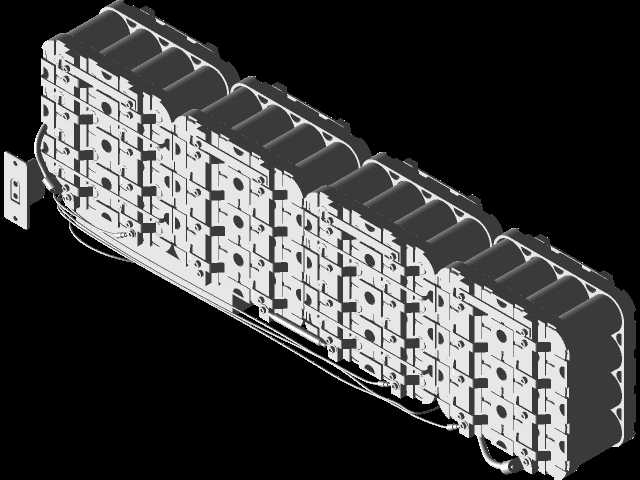

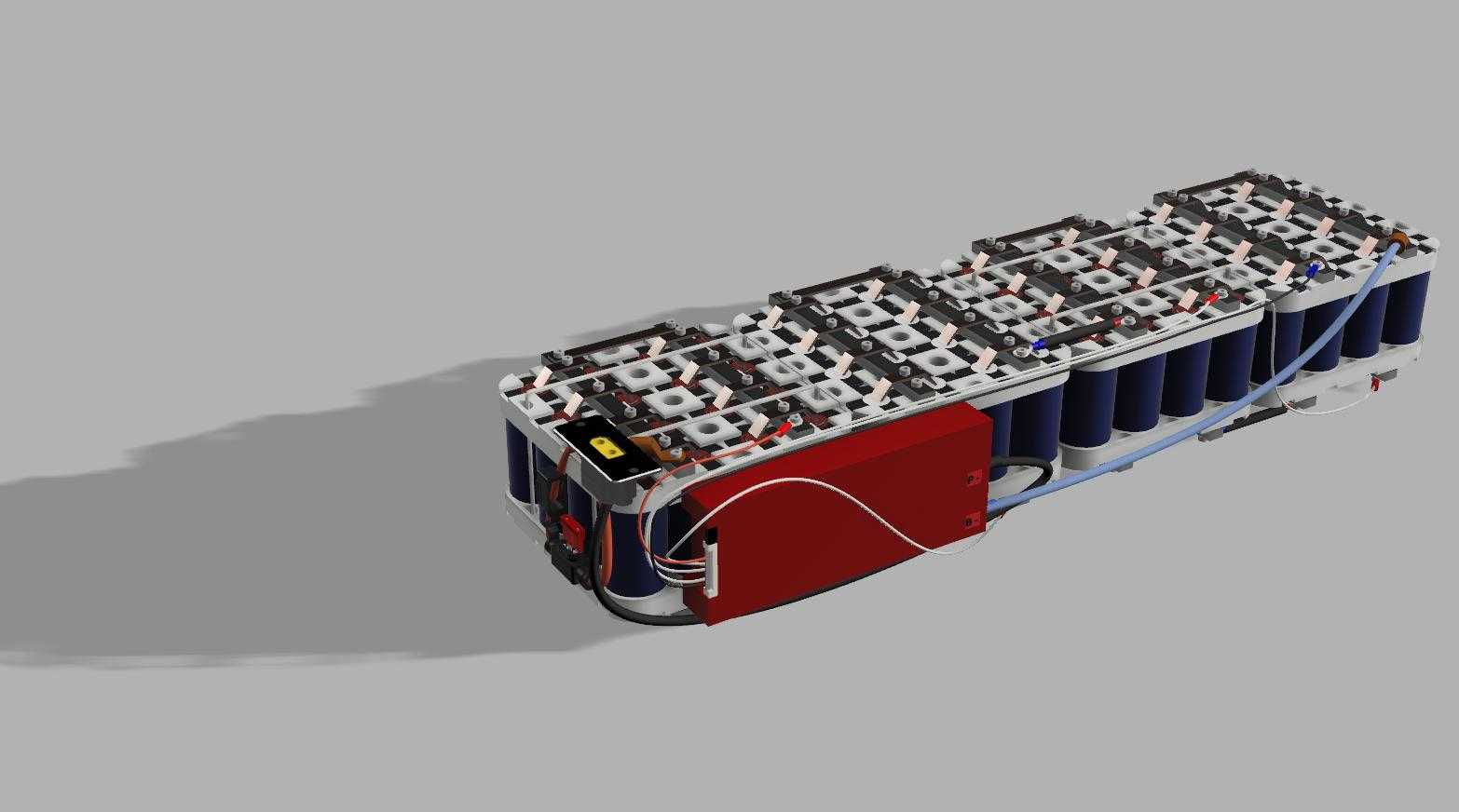

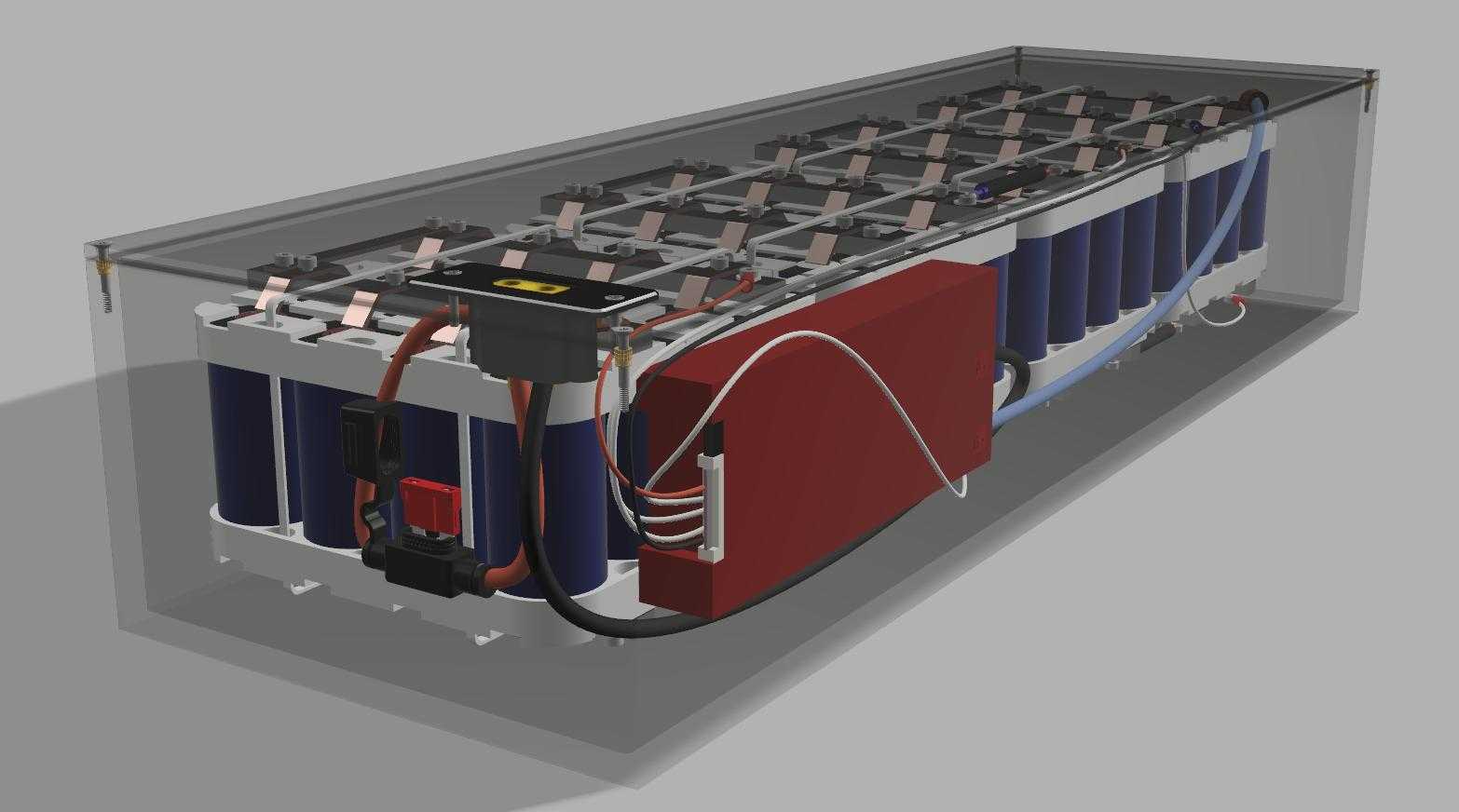

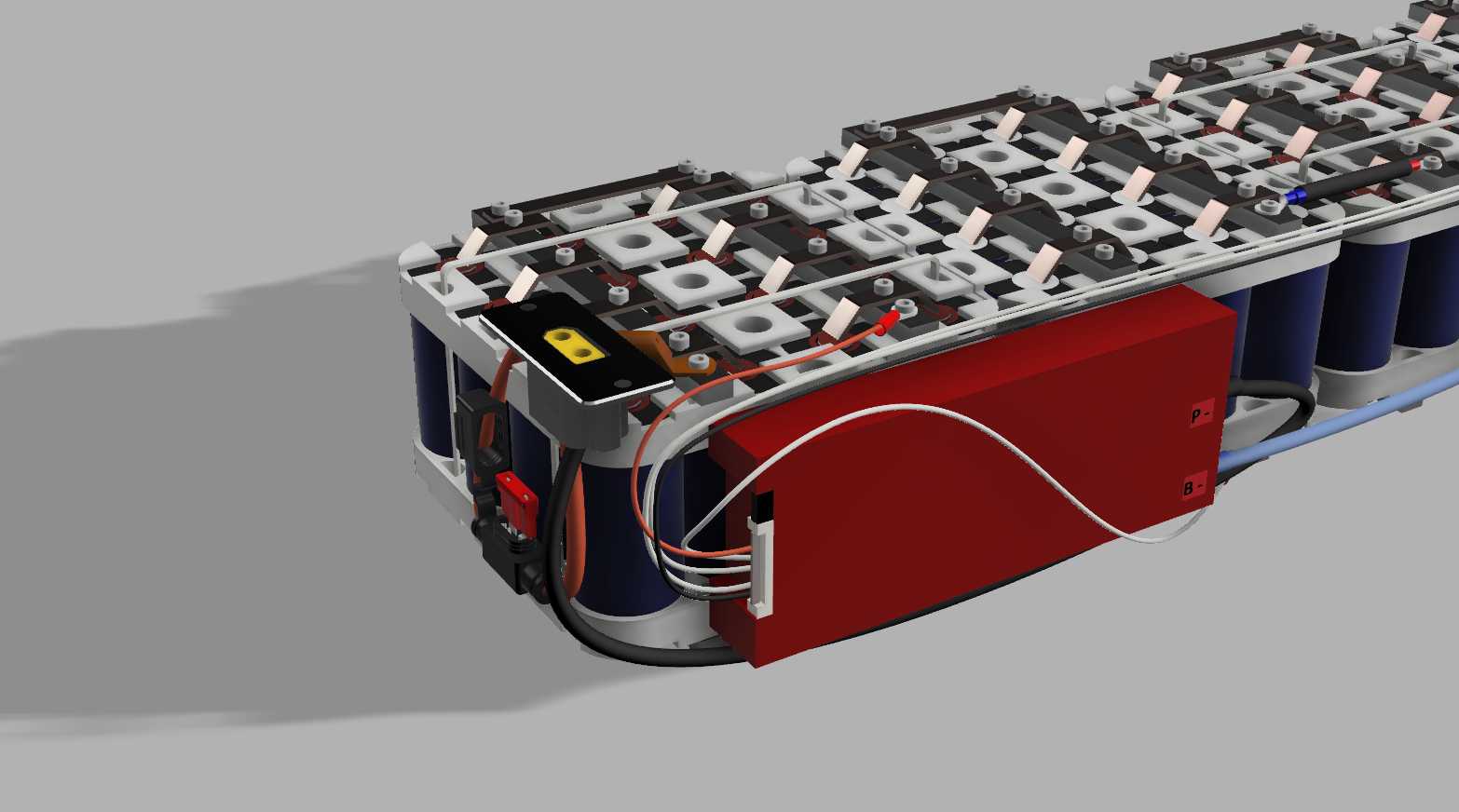

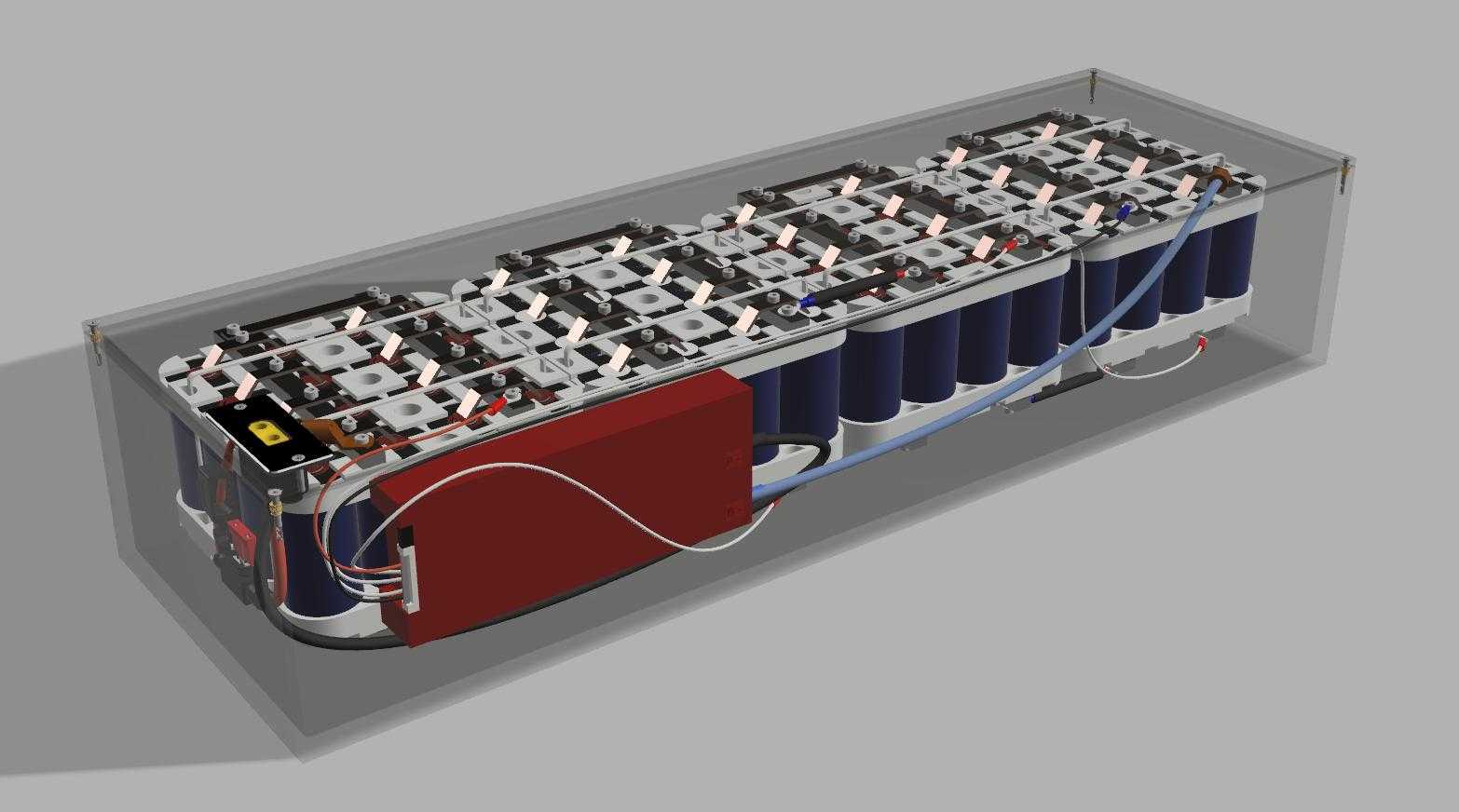

这款低压磷酸铁锂电池组采用64颗32700规格圆柱磷酸铁锂电芯搭建，采用4S16P的串并拓扑结构，额定输出电压12V，整体容量约100Ah，无焊连接的结构设计是其核心特点，全程无需焊接工序即可完成电芯之间的电气连接与机械固定，大幅降低组装过程中的电芯损伤风险，也为后期的电芯维护、单颗替换提供了便利，适合小批量储能场景的自主搭建与运维使用。从结构布局来看，电芯采用矩阵式排列，相邻电芯之间通过绝缘定位支架完成径向固定，支架预留了电芯汇流排的安装卡槽，汇流连接件直接卡入卡槽即可与电芯端面电极形成可靠接触，省去传统点焊、激光焊的工序，也避免焊接高温对电芯隔膜、电解液造成的热损伤，提升模组组装的良品率。模组侧边集成了一体式的电池管理模块安装位，红色绝缘外壳覆盖的区域为BMS保护板的安装腔，保护板通过预制的线束接口与汇流排、电芯采样点连接，可实现单体电压采样、总压检测、过充过放保护、过流保护、温度监测等核心功能，线束走线全部沿着模组侧边的走线槽排布，通过线卡固定避免线束晃动磨损造成的绝缘失效问题。从安装边界来看，整体模组为长方体结构，电芯排列的间距预留了足够的散热间隙，自然对流条件下即可满足持续1C放电的散热需求，无需额外加装强制风冷结构，模组两端预留了固定安装孔位，可直接通过螺栓固定在储能柜体、户外移动电源壳体、小型离网发电储能舱内部，整体结构紧凑，空间利用率较高。这类无焊结构的磷酸铁锂模组，主要面向小型离网光伏储能、户外移动供电、后备应急电源、低速代步车动力供电等场景，相比传统焊接式电池组，其组装门槛更低，结构可拆解性更强，后期运维成本更低，结构设计上充分考虑了组装工艺性、使用安全性与维护便捷性，电芯之间的绝缘隔离全部通过支架的绝缘结构实现，避免电芯外壳之间的接触短路，汇流连接件的接触面积经过核算，可满足持续大电流放电的载流要求，不会出现局部过热的问题，整体结构的机械强度可满足常规移动场景下的振动、冲击使用要求，无需额外增加过多的结构加强件，控制了整体的重量与物料成本。
