1.5米幅宽板材裁切断头台结构

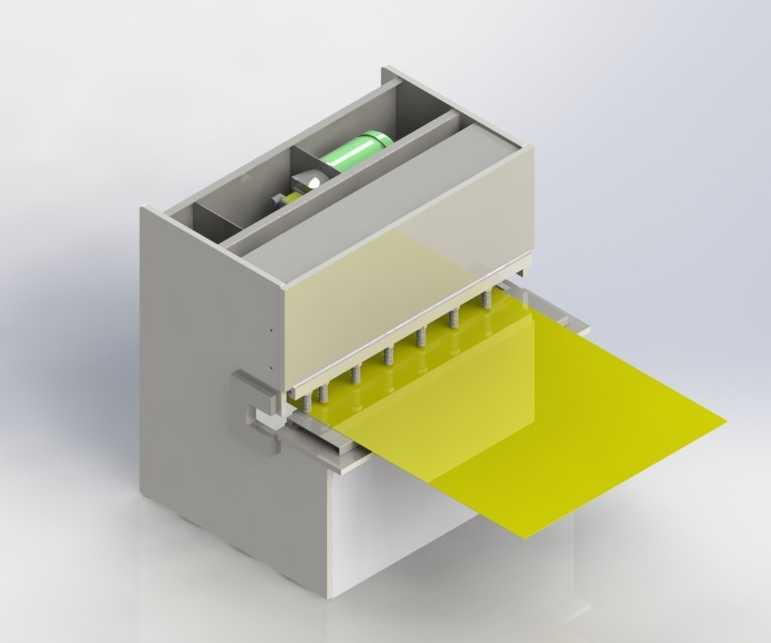

在软质板材、片材的连续加工产线中，这类裁切断头台是整线定长切断工序的核心执行单元，常见于PVC薄膜、绝缘片、包装卷材、柔性线路板基材的加工场景，布置在卷材放卷、张力控制工位之后，负责将连续输送的片材按照预设长度精准切断，保障后续堆叠、包装工序的尺寸一致性。该款1.5米幅宽的裁切结构，设计时优先匹配常规幅宽的卷材加工需求，裁切有效幅宽覆盖1500mm，可适配多数民用、工业用常规宽度片材的加工，无需额外定制加宽机架即可覆盖多数中小产能产线的需求。从结构设计逻辑来看，整体采用箱式集成机架，将裁切驱动组件、导向组件、刀架总成全部集成在封闭的箱型机身内部，一方面可以减少裁切作业时的粉尘、碎屑进入传动部位，降低日常维护频次，另一方面箱型结构的抗扭刚度更高，裁切动作时机身形变量更小，能保障长幅裁切时的切口直线度。机身进料侧设置有可调式压料机构，在切刀下行前率先压紧待裁切片材，避免片材在裁切瞬间发生移位、拉扯，导致切口出现毛边、斜口的问题；刀架采用多导柱导向结构，沿垂直方向做直线往复运动，相比单导柱结构，多导柱的抗偏载能力更强，即使裁切幅宽方向存在局部厚度差，也能保证切刀全程平行于工作台面，不会出现单边切不透的情况。驱动部分内置在机身腔体上部，采用直线驱动结构带动刀架完成上下裁切动作，相比传统曲柄连杆驱动，直线驱动的动作行程控制更精准，回程速度更快，能匹配更高的线速度输送产线。工作台面延伸出机身前端足够长度，承托裁切完成的片材，避免片材裁切后下垂弯折，出料端可直接对接收料台或者输送皮带，减少人工接料的工作量。安装边界方面，该结构整体占地深度较小，机身宽度与有效裁切幅宽匹配，安装时只需保障工作台面与前端输送线的台面高度齐平，固定地脚螺栓即可完成定位，无需复杂的现场调试，适配多数现有卷材加工产线的升级改造需求，不需要对原有产线布局做大幅调整。设计时还预留了传感器安装位，可对接产线的测长信号，实现定长裁切的自动触发，无需人工手动操作，能有效提升整线的自动化程度，降低人工操作的劳动强度，同时减少人工裁切带来的尺寸误差。
