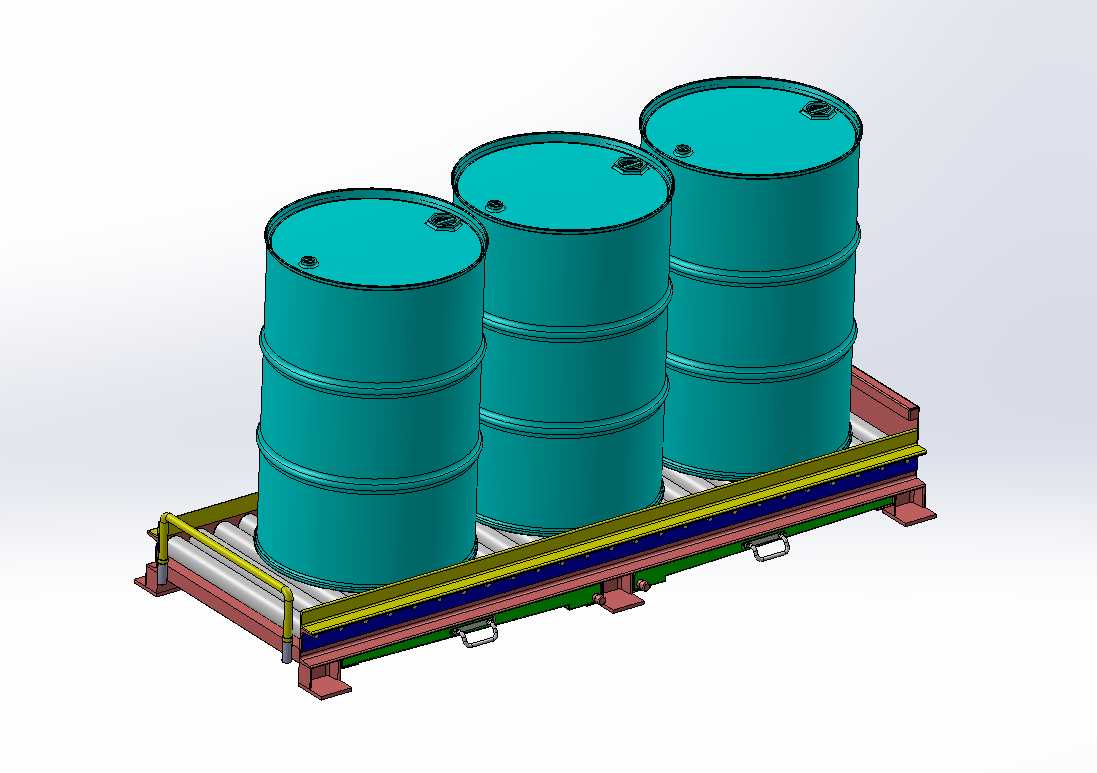

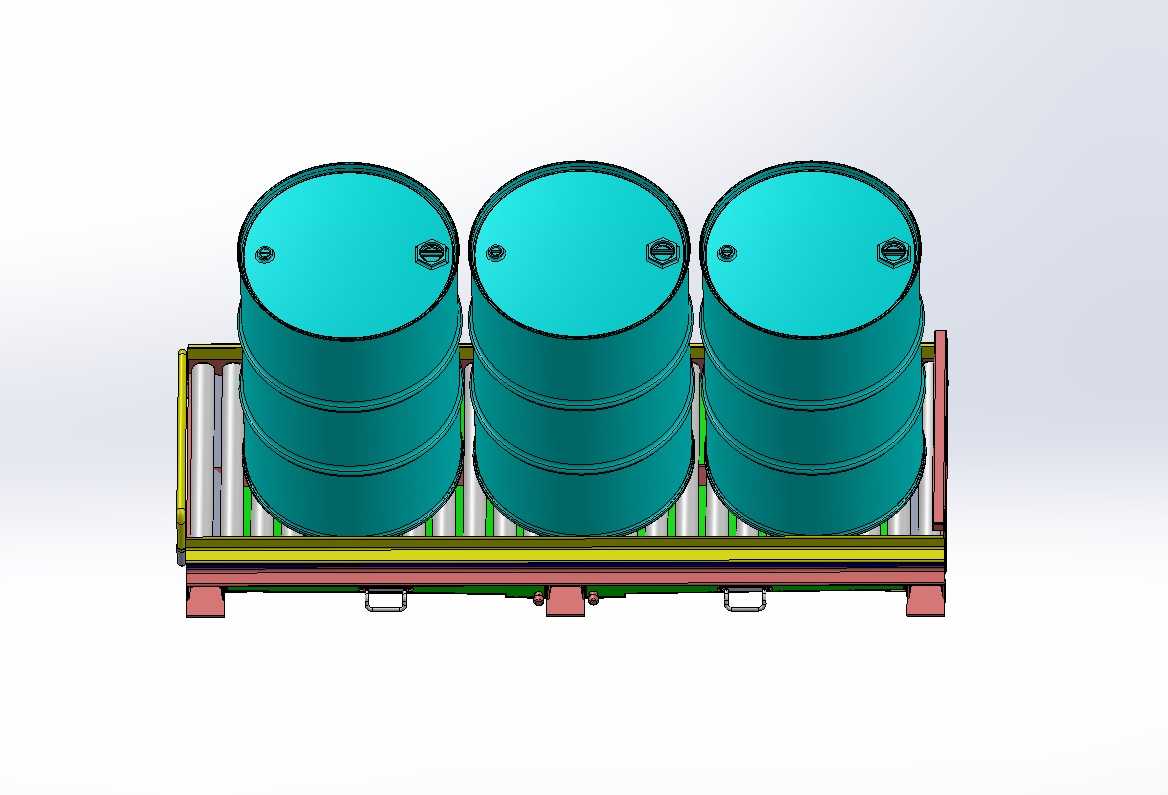

三桶位油桶辊筒输送存储托架结构

这套承载结构主要面向生产车间内液态原料、工业油品的工位暂存与短距离转运场景，适配标准200L工业闭口钢桶的存放需求，可直接对接车间辊道输送线，无需额外转接工装就能完成油桶在原料暂存区、投料工位、分装工位之间的流转，解决传统地面堆存油桶转运需反复吊装、对位效率低的问题。结构整体采用框架式焊接设计，底部支撑腿预留了叉车叉取孔位，既可以固定在工位旁作为长期存储架使用，也能配合手动液压叉车完成整架油桶的跨区域转移，单架额定承载适配三桶满装状态的总重量，支撑腿底部设置了可调垫铁，可适配车间地面不平整的安装场景，保证架体水平放置，避免辊筒面倾斜导致油桶移位。承载面采用密集排布的无动力镀锌辊筒，辊筒间距经过核算，小于油桶底部的支撑边缘宽度，油桶放置后不会出现卡滞、下陷的情况，推送时仅需很小的外力就能让油桶沿辊道方向移动，辊筒两端采用标准轴承座安装，后期维护更换仅需拆卸端部卡簧即可完成，无需整体拆解架体。架体两侧设置了加高的限位挡边，挡边高度覆盖油桶底部三分之一的位置，可避免油桶在推送、转运过程中从侧面滑落，挡边内侧加装了缓冲橡胶条，减少油桶与钢架硬接触产生的碰撞变形与噪音。架体端部设置了可拆卸的限位挡销，当油桶推送到位后插入挡销，可锁定油桶的轴向位置，防止转运过程中油桶从架体端部滑出。设计过程中优先考虑了结构的通用性，所有辊筒、紧固件均采用市面通用标准件，无需定制特殊配件，架体主体采用矩形钢管焊接成型，焊接后整体做抛丸除锈喷塑处理，适配车间多油污、多粉尘的使用环境，抗锈蚀能力优于普通喷漆处理。安装时仅需保证架体整体水平度偏差不超过千分之二，就能保证油桶在辊面上顺畅滑动，架体整体宽度适配标准油桶的排布间距，三个桶位之间预留了足够的操作空间，方便作业人员完成油桶盖开启、油管插入等日常操作，不会因为桶间距过小导致操作干涉。底部支撑结构的受力点经过优化，将承载载荷直接传递到四个支撑腿位置，避免框架中部长期受载出现下挠变形，延长整体结构的使用寿命。
