带波纹伸缩结构的快接式储水腔体

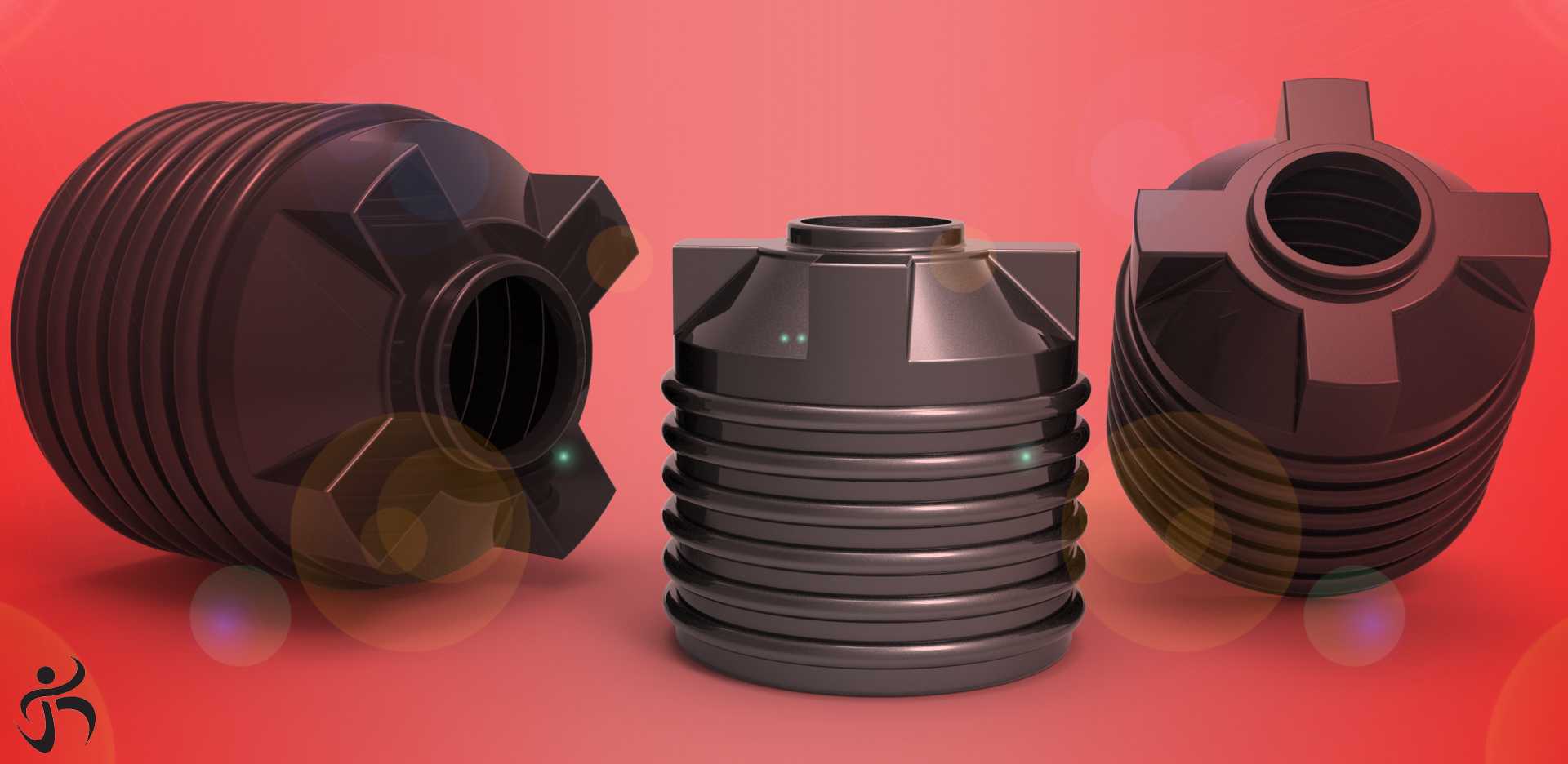

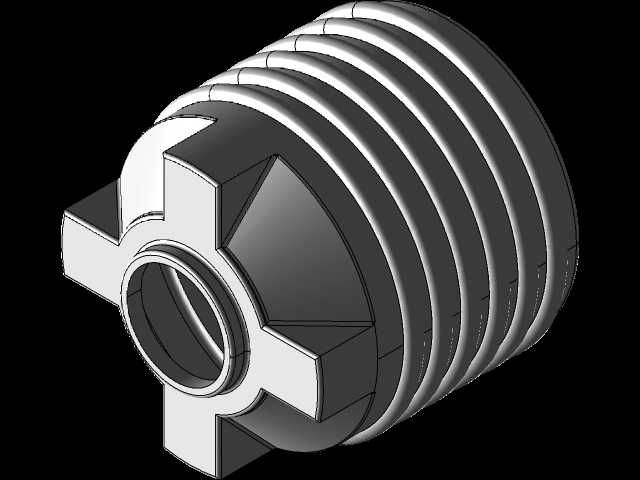

这类带波纹伸缩结构的储水腔体，多应用在小型流体输送系统、车载便携供水单元、紧凑型净水设备的缓冲储水环节，也可作为小型液压系统的回油暂存腔体使用，核心作用是在管路压力波动时吸纳容积变化，避免管路出现水锤冲击，同时在有限安装空间内提供额外的储水容积，补偿管路内的流体损耗。从结构设计来看，腔体主体采用多层环形波纹结构，每一圈波纹的圆弧过渡都经过应力校核，在轴向伸缩时不会出现应力集中导致的开裂，波纹的壁厚均匀性控制在合理区间，既保证伸缩时的形变柔顺性，又能承受额定工作压力下的径向膨胀，不会因为长期承压出现蠕变变形。两端的十字形快接接口是整个结构的安装核心，接口的十字凸缘专门适配对应的快装卡扣，安装时无需额外工具，对准接口旋转一定角度即可完成锁紧，接口内部的密封槽预留了标准O型圈的安装位置，装配后可实现无泄漏密封，接口的通径尺寸与主流的小型流体管路匹配，不需要额外加工转接头即可完成对接。在安装边界上，这类腔体的最大外径受波纹结构的最大膨胀尺寸限制，设计时已经预留了径向的安全间隙，轴向安装尺寸可根据实际管路间距通过波纹伸缩进行微调，最小压缩长度和最大拉伸长度的差值覆盖了常见的安装公差范围，不需要在管路设计时刻意调整管路位置来适配腔体尺寸，降低了整体管路的装配难度。腔体中部的直筒段是主要的储水区域，直筒段的壁厚略厚于波纹段，避免在储水承压时出现局部鼓胀，直筒段与波纹段的过渡位置采用大圆弧平滑衔接，减少流体在腔体内的流动阻力，同时避免杂质在过渡位置沉积造成堵塞。在实际选型应用中，这类腔体不需要额外的固定支架，依靠两端的快接接口即可完成固定，适合安装在空间紧凑、后期维护需要频繁拆卸的设备内部，比如便携净水设备的滤芯前后缓冲段、小型灌溉系统的压力缓冲节点、车载清洗设备的储水缓冲单元，都能看到这类结构的应用，其波纹结构的伸缩行程也能抵消设备运行时产生的轻微振动，避免接口因为长期振动出现松动泄漏。
