挖掘机反铲作业窄型铲斗结构设计

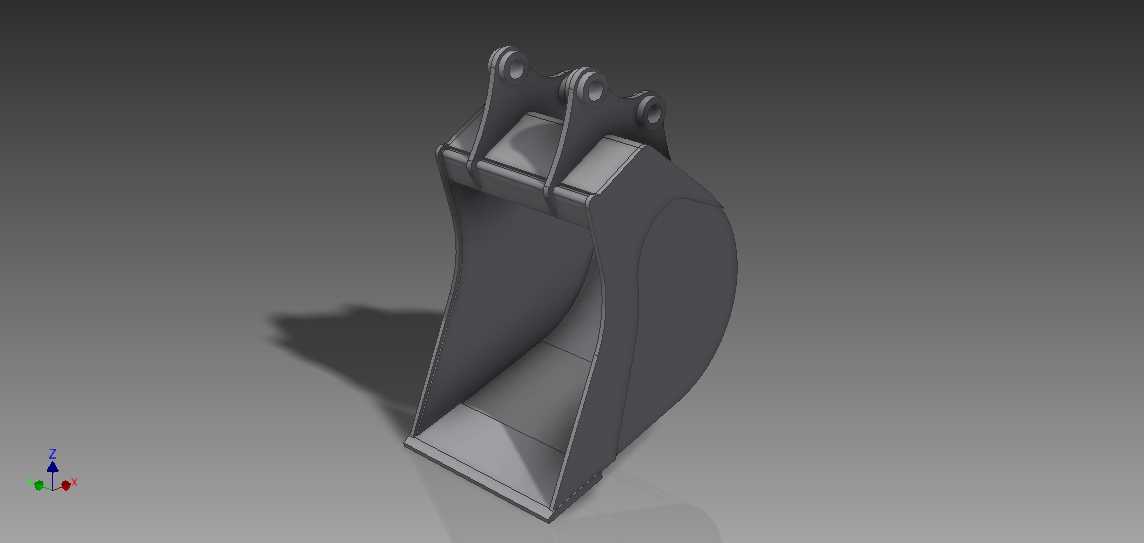

这款反铲铲斗是小型挖掘机前端工作装置的核心属具，主要适配1.5-3吨级微型挖掘机，多用于狭窄工况下的土方开挖、沟槽修整、散料装卸作业，在市政管网施工、庭院改造、农田水利清淤这类作业空间受限的场景中适配性极强。不同于常规宽幅铲斗，这款窄型斗的斗容控制在0.04-0.06立方米区间，斗体宽度仅300毫米左右，开挖窄沟槽时无需额外修坡，能直接成型符合管线铺设要求的槽壁，大幅减少后续人工修整的工作量。从结构设计逻辑来看，斗体采用弧形背板与直侧壁结合的构型，背板的曲率半径经过反复校核，既保证挖掘时物料能顺畅沿斗壁滑入斗腔，减少掘削阻力，又能避免卸料时物料粘附在斗体内壁残留。斗唇部位做了加厚处理，预留了斗齿安装的螺栓孔位，可根据作业对象更换岩石斗齿或平口斗板，挖掘硬土、风化岩时装上斗齿能提升切入能力，修整平整作业面时换装平口板可保证刮平精度。上部的连接耳板是整个结构的受力核心，耳板的孔位中心距、销轴孔径严格匹配对应吨位挖掘机的斗杆连杆安装尺寸，安装时无需额外改制连接件，直接穿入销轴、锁定卡板即可完成属具更换，耳板与斗体背板之间设置了加强筋板，能分散挖掘时的偏载力矩，避免耳板根部出现应力集中开裂的问题。斗体两侧的侧刃做了外伸设计，比侧壁宽出10毫米左右，挖掘时能提前切开侧壁土体，减少斗体侧壁与土体的摩擦阻力，同时保护斗体侧壁不被硬物刮擦磨损，延长整体使用寿命。设计时特意控制了斗体的切削角，斗齿尖与斗杆铰点的相对位置经过运动仿真校核，保证挖掘时斗齿能以最优角度切入土体，不会出现撬挖、别斗的情况，降低挖掘机液压系统的负载冲击。需要注意的是，这款铲斗的结构设计偏向轻载土方作业，不适合用于坚硬岩石破碎、重型矿石装载这类重载工况，使用时要匹配对应吨位的主机，避免超载作业造成结构变形。
