小型挖掘机属具松土耙结构设计

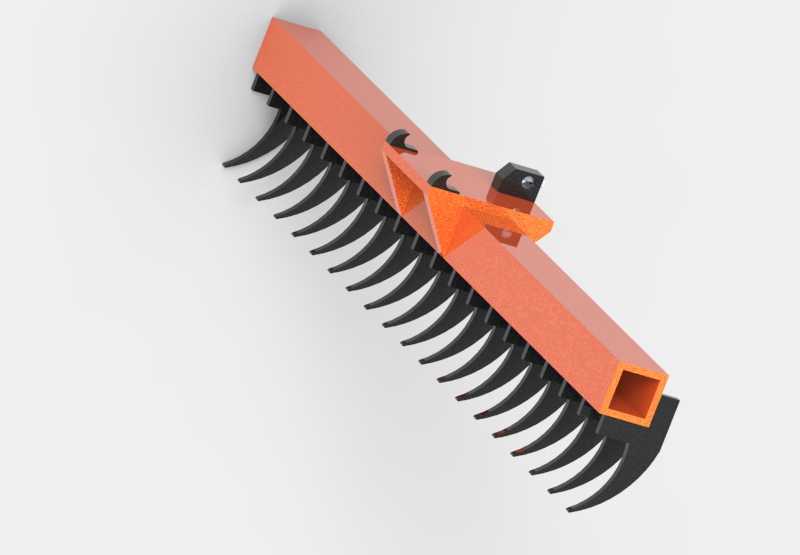

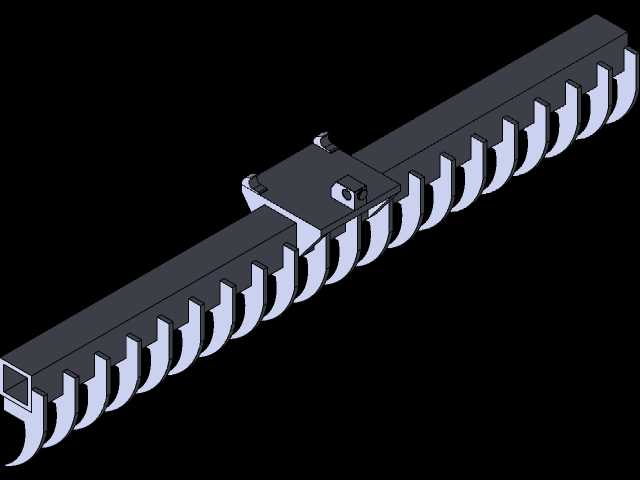

这款松土耙作为小型挖掘机的前端作业属具，主要适配1.5-3吨级微型挖掘设备，多用于园林绿化场地整理、苗圃种植前的松土作业、建筑施工区域表层杂物清理、农田碎石归集等场景，相比传统挖斗，密集排布的耙齿结构能在不深挖土层的前提下，完成表层土壤疏松、块状土块破碎、地表落叶与碎石的耙集作业，作业幅宽匹配小型挖掘机的回转半径，不会在狭窄作业区域出现剐蹭周边设施的问题。从结构设计来看，主体承载梁采用矩形空心型钢截面，在保证整体抗弯强度的前提下降低了属具自重，避免小型挖掘机安装后出现前端过载翘头的问题，耙齿采用弧形弯曲结构，齿尖做了加厚耐磨处理，作业时齿尖先接触土层，顺着弧形轮廓能顺畅切入表层土壤，不会出现齿尖顶撞硬土层导致的整机抖动问题，相邻耙齿的间距经过反复校核，既能漏过细碎土壤减少作业阻力，又能拦住尺寸超过3cm的石块、硬质土块，避免杂物从齿缝漏走影响归集效率。安装连接部位采用双挂耳加销轴锁止的结构，挂耳的孔位间距、销轴直径完全匹配对应吨位挖掘机的快换接头标准尺寸，不需要额外改装连接结构，操作人员在现场就能快速完成属具换装，不需要借助额外吊装设备。主体梁与耙齿的连接采用焊接加三角加强筋的结构，加强筋布置在每两个耙齿对应的梁体上方，分散耙齿作业时传递到梁体的集中载荷，避免长期作业后梁体出现变形、焊缝开裂的问题。作业时操作人员可以根据土质硬度调整耙齿入土角度，角度控制在15-25度区间时作业效率最高，既能保证耙齿顺利切入土层，又不会因为入土过深增加行走阻力，在整理绿化用地时，这款属具可以一次性完成表层5-10cm深度的土壤疏松，同时把土壤里的碎石、建筑残块耙集到一起，后续只需要人工配合归集清运即可，比人工整理效率提升6倍以上，也不会像普通挖斗那样挖走过多种植土，减少后续回填种植土的工作量。在清理边坡杂草、落叶的时候，耙齿的弧形结构能顺着边坡坡面贴合滑动，不会破坏边坡的原有坡度造型，适合市政道路边坡养护、景区坡面整理这类对作业精度有要求的场景。整体结构没有复杂的传动部件，日常维护只需要定期检查耙齿磨损情况、焊缝是否开裂、连接销轴的润滑状态即可，维护成本极低，适合小型施工队、园林绿化养护单位长期高频使用。
