埃菲尔铁塔仿真结构三维建模作品

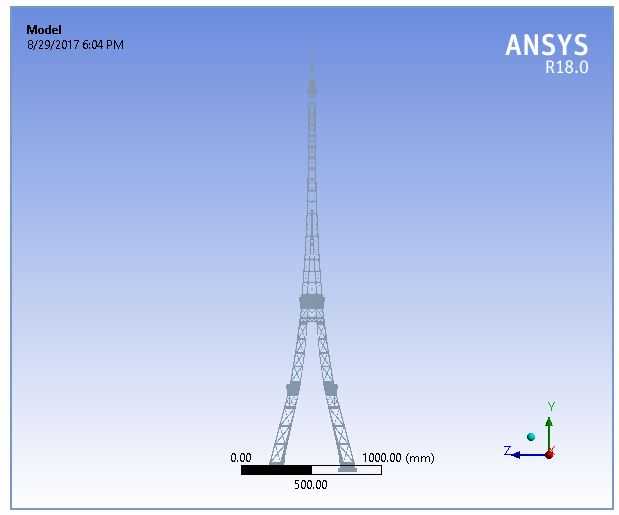

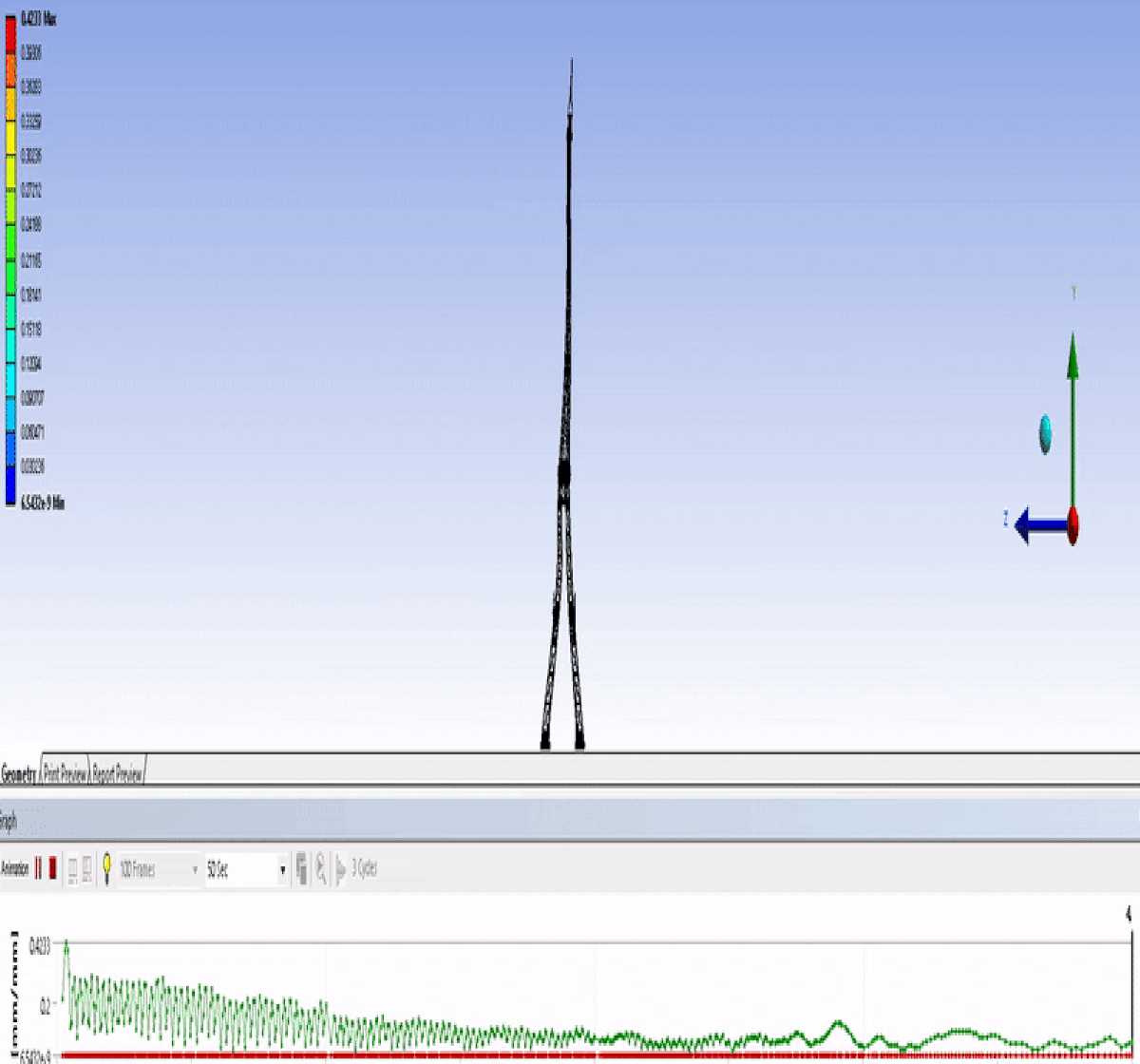

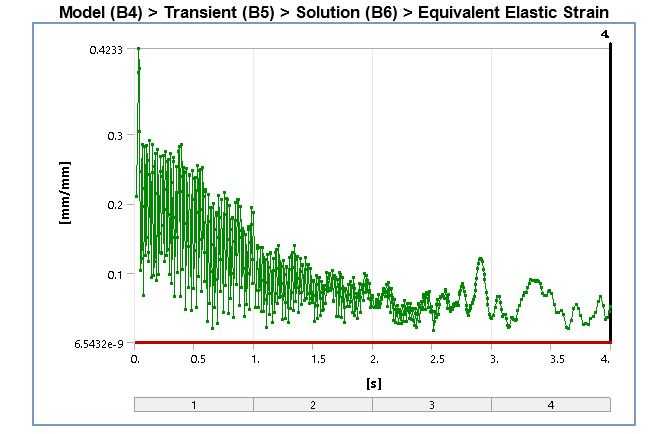

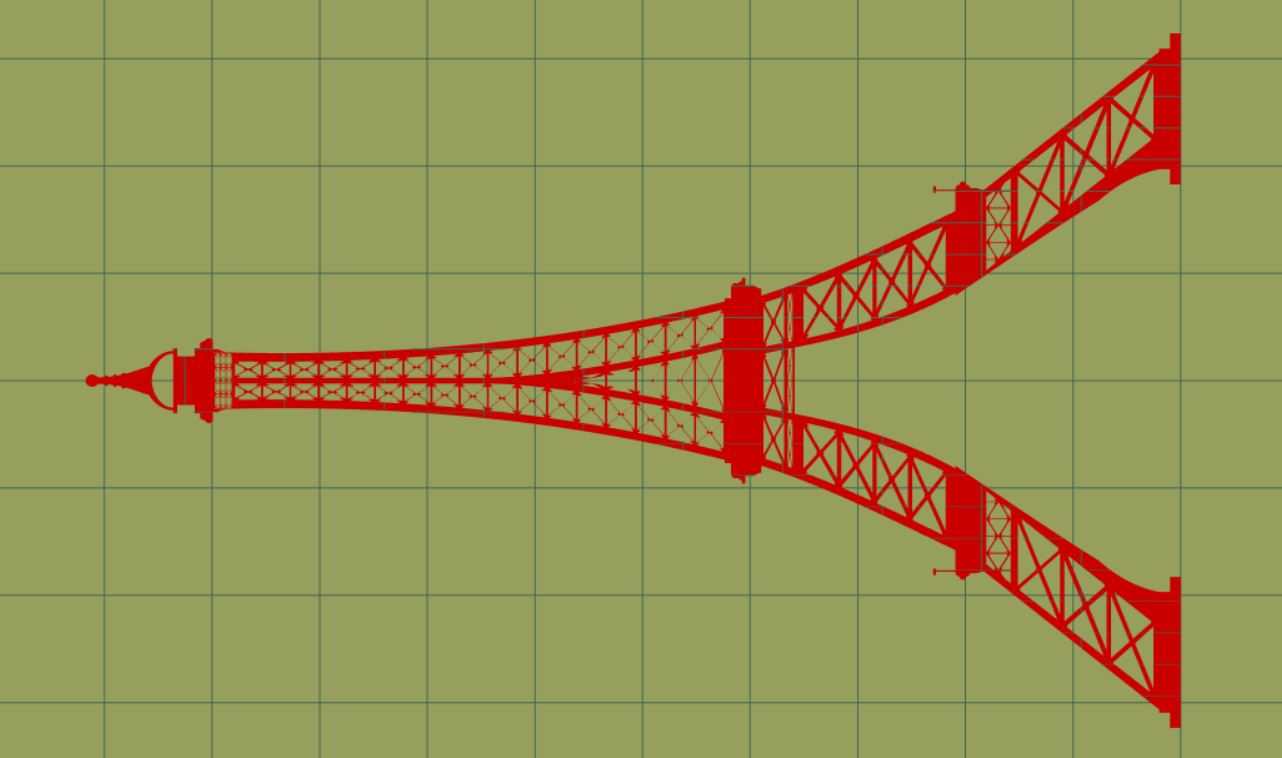

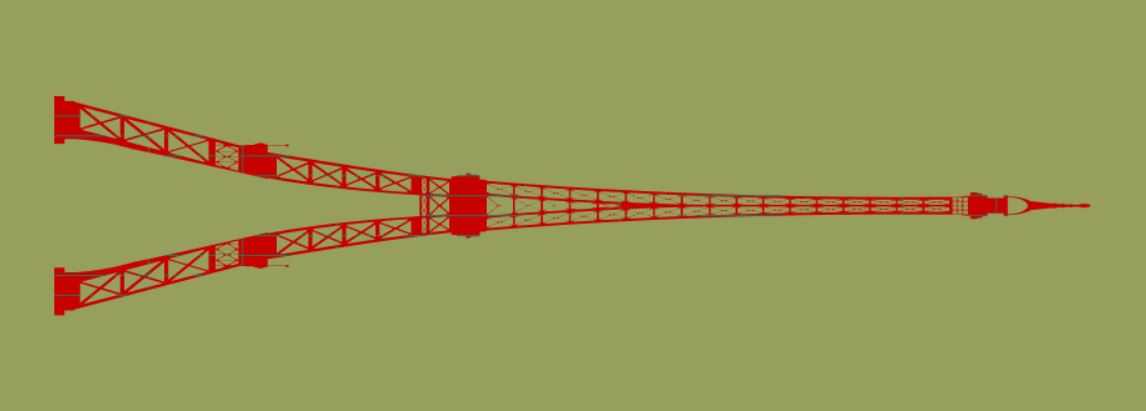

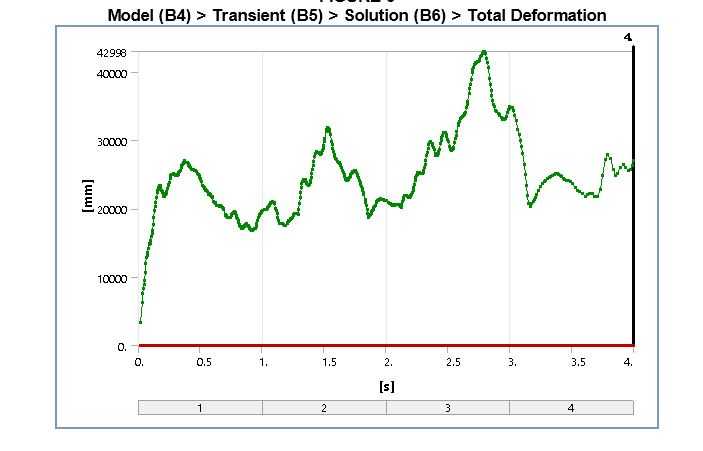

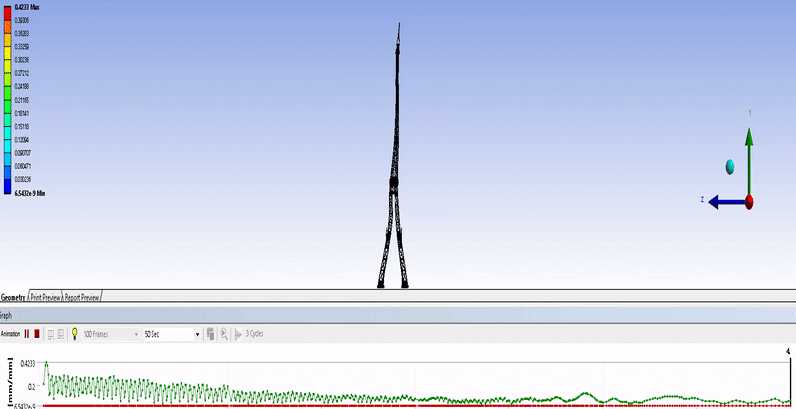

本次呈现的塔架结构建模，还原了经典桁架式高塔的受力传递逻辑，从底部四个向外延展的支腿开始，逐步向上收分的结构线条完全匹配实际钢结构高塔的力学设计思路。从工程应用场景来看，这类桁架塔结构的建模逻辑可直接复用在通讯塔、输电塔、景观观光塔的结构设计环节，建模过程中对杆件交叉节点的处理方式，能为实际工程中的节点焊接、螺栓连接设计提供直观的空间参考。模型整体高度方向的尺寸标注清晰，底部支腿的展开跨度控制在1000mm的边界范围内，整体安装占位的长宽尺寸与高度形成合理的高跨比，完全符合高耸结构抗侧移设计的比例要求，不会出现头重脚轻的结构失稳隐患。设计过程中优先还原了桁架结构的镂空特性，所有主受力杆件、辅助连接杆件的排布都遵循了风阻最小化的原则，塔身从下到上的杆件密度逐步调整，下部杆件截面更大、排布更疏，承担整体竖向载荷与水平风载的主要传递，上部杆件更细密，兼顾结构强度与外形的视觉还原度。从实际用途角度，该模型既可以作为建筑结构教学的演示案例，帮助初学者理解高耸桁架结构的受力路径，也可以作为文创产品开发的基础模型，用于微缩景观、3D打印摆件的结构设计参考。建模时对每一处交叉杆件的连接位置都做了贴合实际工程的处理，没有出现悬空杆件、错位节点的问题，所有杆件的连接端点都精准对齐主受力弦杆，完全符合钢结构施工中杆件传力的实际要求。塔身底部的支腿采用向外倾斜的设计，增大了整体支撑面的范围，有效降低了整体结构的重心，提升了抗倾覆能力，这一设计细节和现实中埃菲尔铁塔的结构设计逻辑完全一致，也和各类工业高耸塔架的设计思路相通。模型中附带的坐标系标注清晰，可直接导入各类仿真软件做结构受力验证，比如施加不同等级的风载荷、竖向载荷后，可直观查看各杆件的应力分布情况，为实际塔架设计的杆件选型提供参考。在外形还原度上，模型精准复刻了塔身从下到上的弧度收分曲线，没有出现生硬的折线过渡，每一段桁架单元的尺寸比例都和原建筑保持一致，同时兼顾了结构合理性，不会为了外形牺牲结构逻辑的严谨性。对于从事结构设计的从业者来说，拆解这个模型的建模过程，能快速掌握高耸桁架结构的建模思路，尤其是空间曲线弦杆的搭建、交叉腹杆的批量排布技巧，这些方法都可以直接迁移到工业塔架、场馆钢结构的建模工作中，有效提升复杂空间桁架结构的建模效率。
