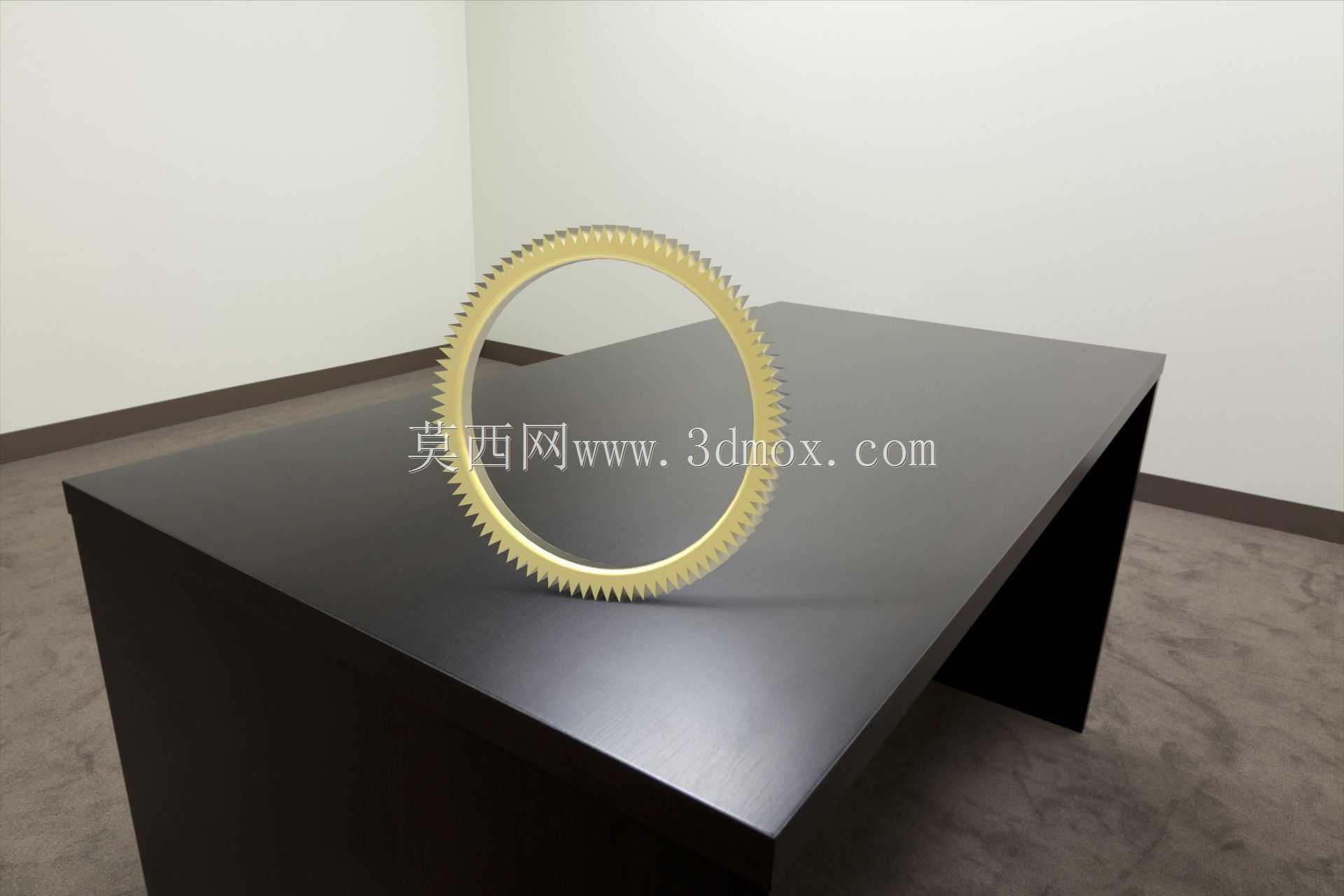

内啮合环形齿圈精密传动构件

　　环形齿圈属于内啮合传动系统中的核心承载构件，常见于行星减速机构、回转分度装置、大型转盘轴承驱动单元以及紧凑空间内的低速大扭矩传动场景。与外齿轮相比，齿形布置在圆环内壁，啮合时小齿轮或行星轮位于齿圈内部，可在相同传动比下显著缩短中心距，使整机径向尺寸更紧凑，这也是工程机械回转机构、风电变桨驱动、工业机器人关节减速器频繁采用内齿圈的重要原因。

　　从实际用途看，该构件主要承担运动传递、扭矩均分和回转支承导向作用。在行星轮系中，内齿圈通常作为固定件或输出件参与功率分流：齿圈固定时，太阳轮输入、行星架输出，可获得较大减速比；行星架固定时，齿圈又可参与差速合成。设计时不能只把它理解为一个带齿的圆环，而应同时关注轮齿强度、环体刚度、热变形以及与箱体或轴承座的配合边界。

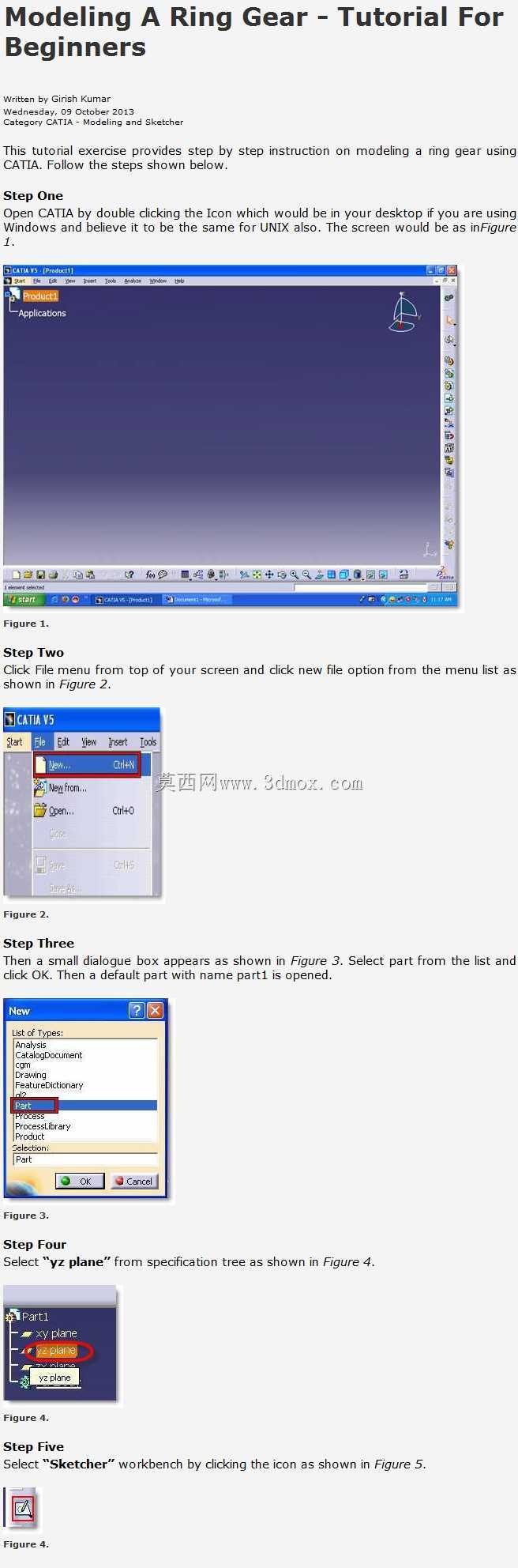

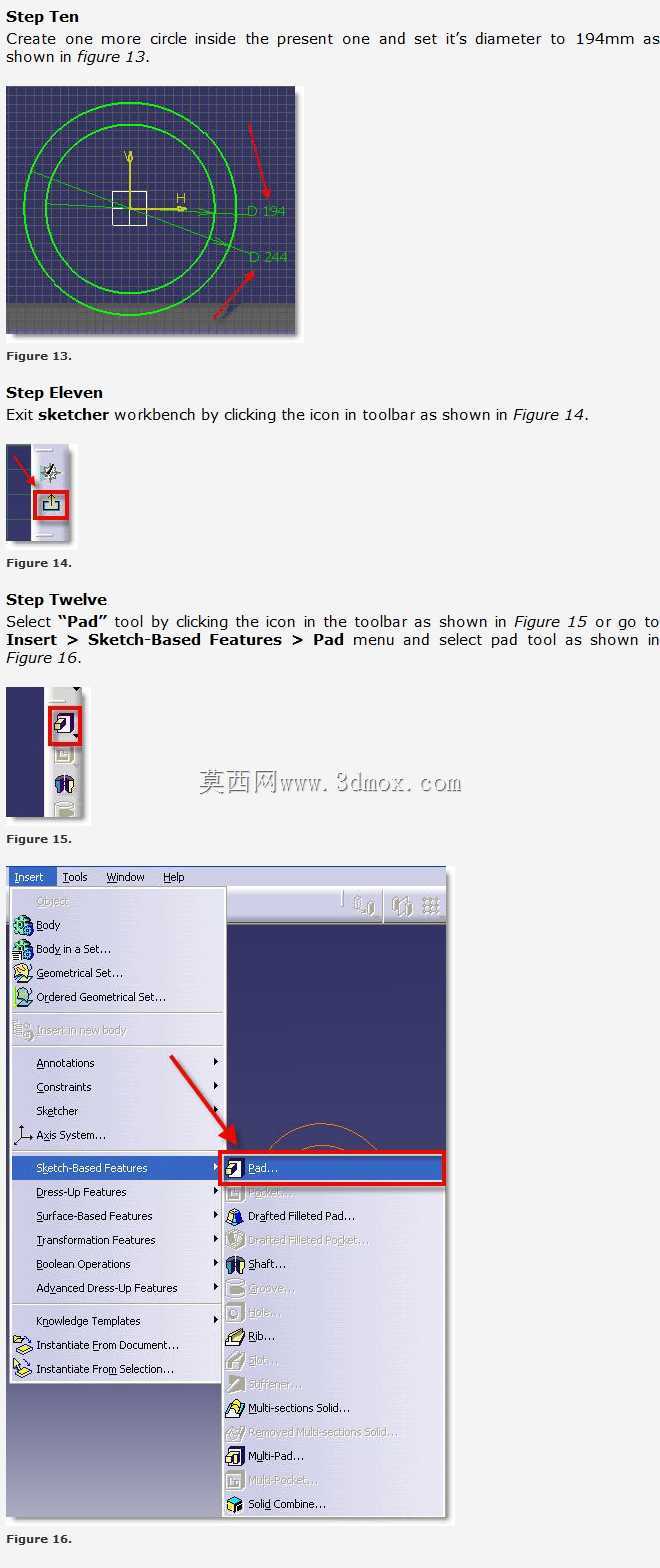

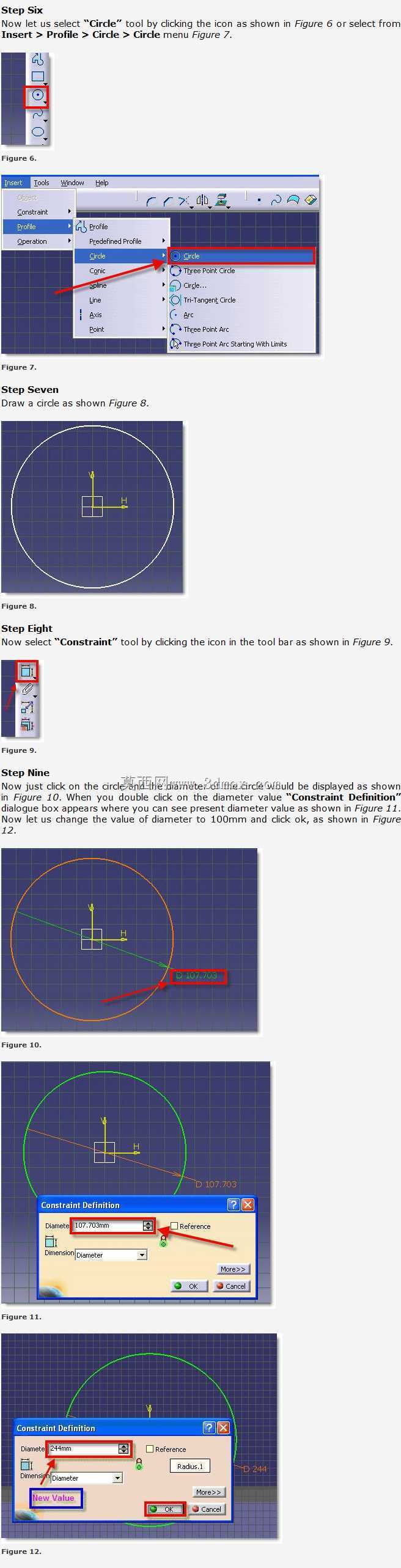

　　建模过程中，齿圈外形以同轴回转体为基础，外圆、端面和内齿面构成主要几何特征。外圆可根据装配方式设计为光滑圆柱面、定位台阶或带止口的结构；端面需要预留螺栓连接、压盖定位或销钉防转位置；内壁则按内齿轮参数生成渐开线齿形。齿宽、齿顶圆、齿根圆和分度圆之间的关系要保持一致，内齿的齿顶位于靠近中心一侧，齿根位于靠近外环一侧，这一点与外齿轮相反，若在草图或拉伸方向上处理不当，容易造成齿顶、齿根概念混淆。

　　齿形构建宜先确定模数、齿数、压力角和变位系数，再由渐开线方程建立单齿轮廓。内齿轮在少齿数、大变位情况下还需重点检查渐开线干涉、齿廓重叠干涉和退刀空间问题。实际加工中，插齿是内齿圈常用工艺，因此模型里应体现合理的退刀槽或越程结构；若采用拉齿工艺，齿向区域和端部倒角也要与刀具路径相协调。齿端倒角虽然在视觉上不显眼，但对装配导向、去除毛刺和降低啮合冲击有直接作用。

　　结构刚度方面，环形齿圈受载后会产生径向扩张和周向扭转变形。薄壁齿圈质量轻，但在行星轮多点啮合作用下容易出现弹性变形，导致载荷沿齿宽分布不均；厚壁齿圈刚性好，却会增加体积和转动惯量。设计时通常在质量与刚度之间取平衡，并在外圆或腹板上布置加强肋、连接凸缘或分段支撑面。对于与箱体过盈配合的齿圈，还要考虑配合预紧引起的内齿尺寸收缩，否则理论侧隙在装配后可能变小，运行时出现卡滞或异常发热。

　　安装边界上，齿圈的轴向定位面应与内齿轴线保持垂直，外圆定位面则要控制同轴度。若通过螺栓固定，螺栓孔分布圆直径、孔位角向间距、沉孔深度和压盖接触面积都需要明确；若齿圈嵌入回转轴承或箱体内孔，则应规定配合公差、防转销位置以及装配导入角。对于高速或精密分度场合，齿圈端面跳动、径向跳动和齿距累积误差会直接影响传动平稳性，三维设计时应把这些基准面和检测基准在结构上预留清楚。

　　润滑与维护也会影响结构细节。内齿啮合区域位于封闭或半封闭空间内，润滑油不易均匀进入齿面，可在齿圈附近设置油孔、油槽或挡油结构，使润滑脂在啮合区形成稳定循环。齿根圆角不能过小，以避免热处理和受载时应力集中；对于承受冲击载荷的设备，还应在齿圈材料、热处理硬度和芯部韧性之间进行匹配。

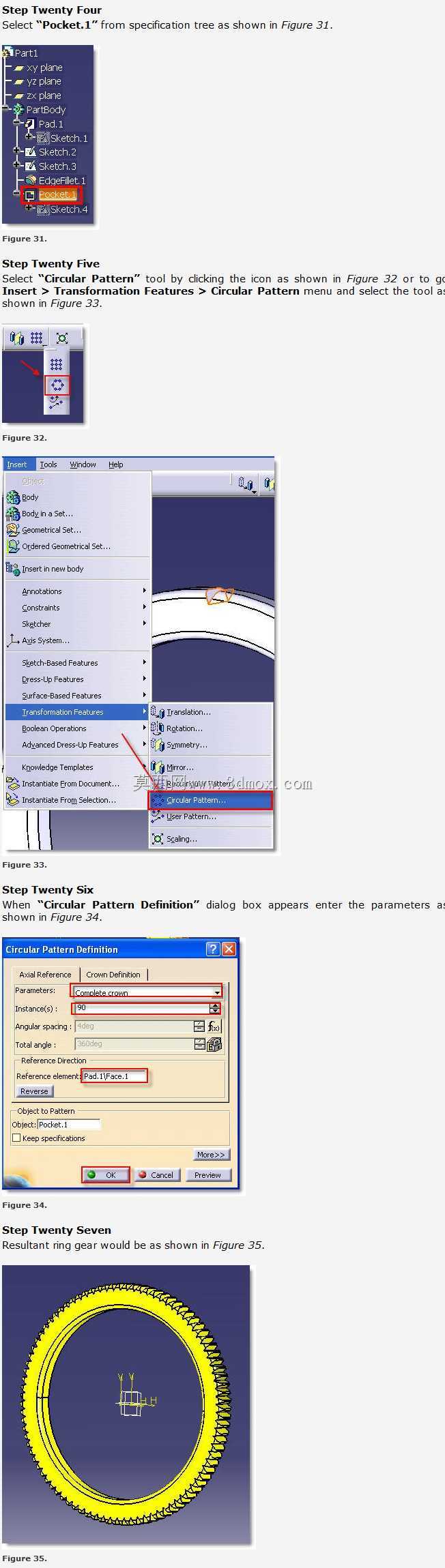

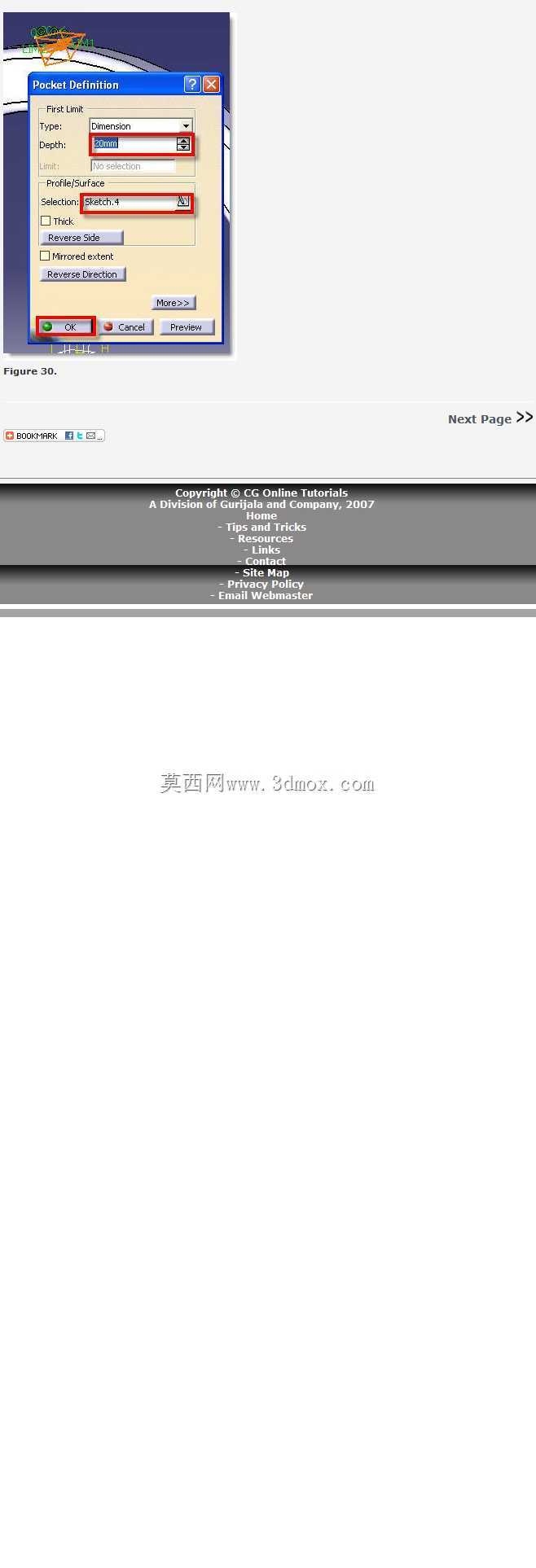

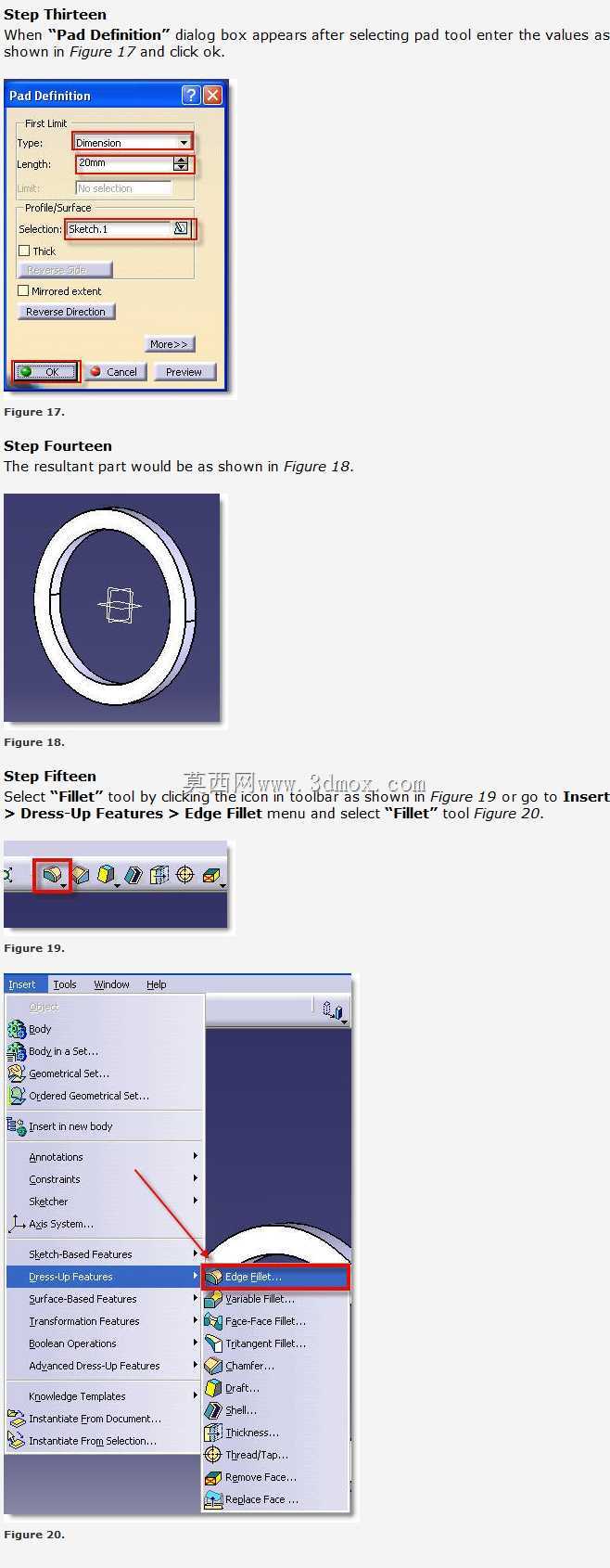

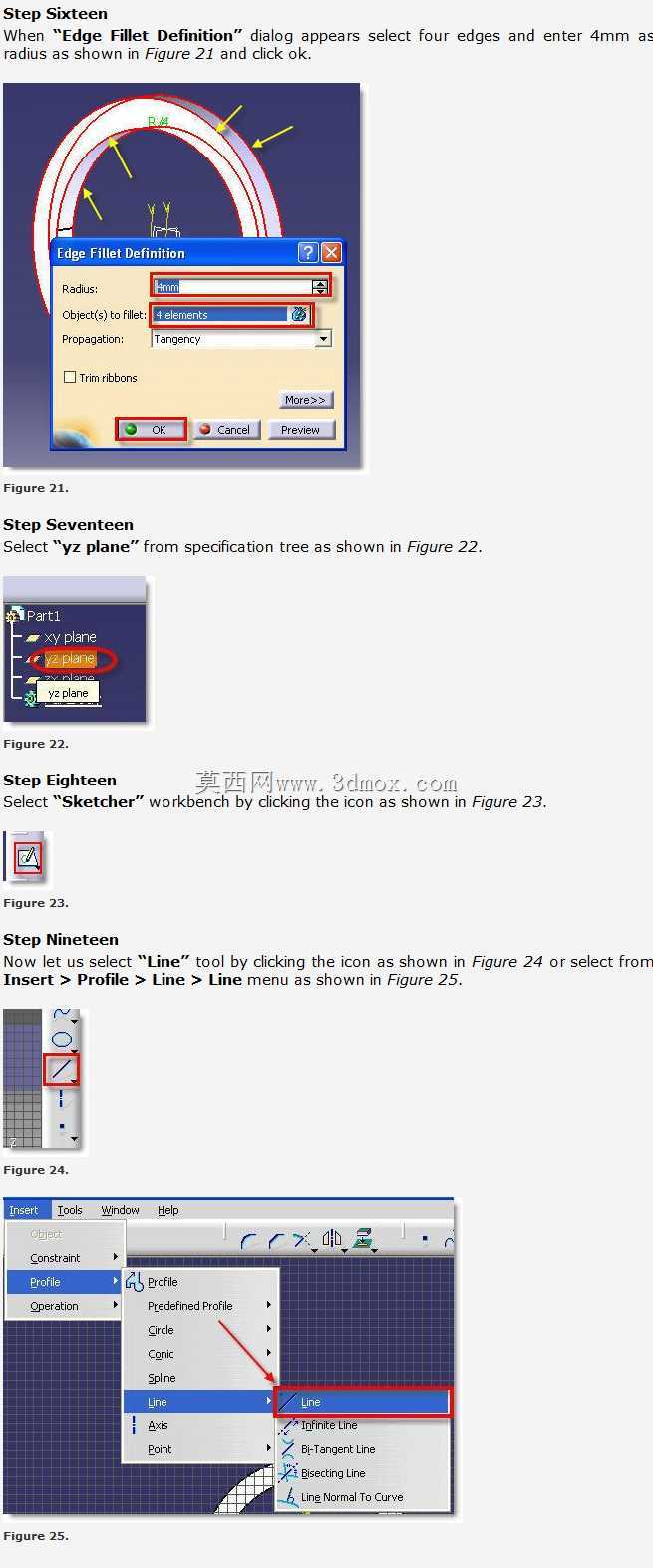

　　从三维建模角度看，完成单个齿形后可通过圆周阵列获得整圈轮齿，但阵列前应确认齿槽方向、齿厚对称性和内齿面法向。齿圈端面、退刀槽、倒角、螺栓孔和减重孔属于并行特征，宜在主体齿形稳定后再加入，避免反复修改造成特征失败。装配验证时，应将配对小齿轮或行星轮按理论中心距放入内齿圈，检查齿顶间隙、啮合侧隙、行星轮均载间隙以及最小壁厚，尤其要确认多行星轮同时啮合时是否存在实体干涉。

　　这类环形齿圈的价值不在于外观复杂，而在于它把紧凑传动、大扭矩承载和精密回转集中在一个环形构件内。合理的齿形参数、足够的环体刚度、清晰的安装基准和可加工的工艺结构，共同决定了其在减速装置和回转驱动设备中的可靠性。
