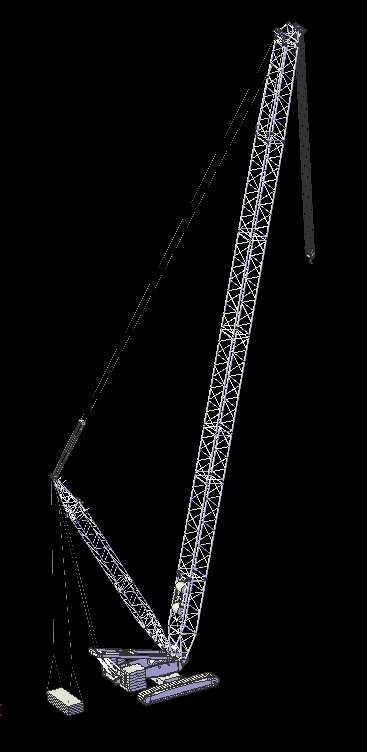

德马格CC2200履带式起重设备三维结构

在大型石化装置检修、风电塔筒吊装、桥梁构件架设这类对起重吨位与作业半径有严苛要求的场景里，履带式桁架臂起重机始终是核心作业装备，本次呈现的德马格CC2200机型三维结构，完整还原了设备从行走底盘到臂架系统的全部机械细节。从设计逻辑来看，该机型采用履带式行走底盘，接地比压控制在适配松软施工场地的区间，无需额外铺设厚重钢板即可完成转场与站位，底盘两侧的履带梁采用箱型焊接结构，内部预留了伸缩油缸的安装空间，可根据作业工况调整履带轨距，在狭窄场地作业时收缩轨距提升通过性，重负荷吊装时展开轨距保障整机稳定性。臂架系统采用格构式桁架结构，主弦杆选用高强度无缝管材，腹杆采用高频焊接的薄壁型钢，在保证臂架整体抗弯、抗扭刚度的前提下，尽可能降低结构自重，这种设计能让设备在同等自重下实现更长的作业半径与更高的起升高度，臂架节段之间采用销轴连接，每节臂架的连接端面都设计有定位止口，现场组装时可快速完成对位，减少高空作业的时长。副臂与主臂的连接铰点位置经过多轮载荷迭代计算，在进行大仰角作业时，副臂的受力可通过铰点均匀传递到主臂弦杆上，避免局部应力集中导致的结构变形。起升机构布置在底盘上部的转台区域，卷扬滚筒的容绳量匹配最大起升高度的钢丝绳长度，钢丝绳排布采用双折线绳槽设计，可减少多层缠绕时的乱绳磨损，延长钢丝绳使用寿命。变幅机构通过拉索与臂架头部连接，变幅过程中可实时锁定臂架角度，配合力矩限制器的载荷数据，自动切断危险方向的动作输出。转台与底盘之间采用回转支承连接，支承的滚道经过淬火处理，可承受吊装作业时的倾覆力矩与垂直载荷，回转机构采用行星齿轮减速，传动平稳且制动可靠，带载回转时无明显冲击。设备的配重块采用模块化设计，可根据吊装载荷的大小增减配重数量，配重挂接机构采用液压自动插销，无需人工辅助即可完成配重的拆装，提升现场转场效率。在安装边界方面，该机型主臂全伸状态下的尾部回转半径经过严格控制，在临近已有构筑物的作业场景中，可精准预判尾部与周边障碍物的安全距离，避免回转过程中发生碰撞。行走系统的驱动轮、导向轮与支重轮的排布，保证履带在行走过程中与地面均匀接触，爬坡时可提供足够的牵引力，适应工地复杂的路面条件。整个三维结构的装配关系完全按照实车的装配工艺搭建，每一处连接副的配合间隙、运动件的行程范围都做了还原，可用于吊装方案的模拟推演、结构受力的有限元分析前置建模，也可作为起重机械设计人员的参考案例，帮助理解大吨位履带吊的载荷传递路径与结构设计要点，在进行施工方案编制时，可直接调用该模型进行站位模拟，提前校核作业半径内的障碍物干涉情况，减少现场施工的试错成本。
