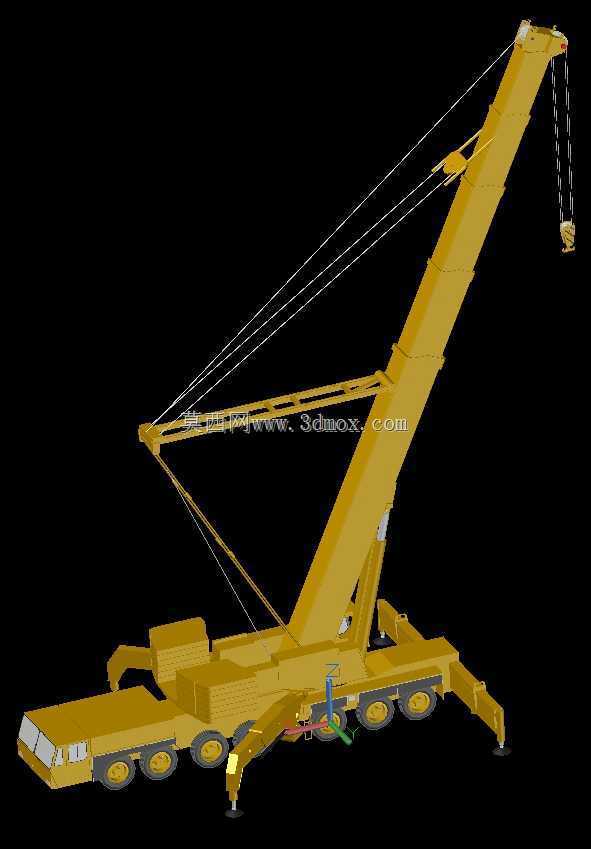

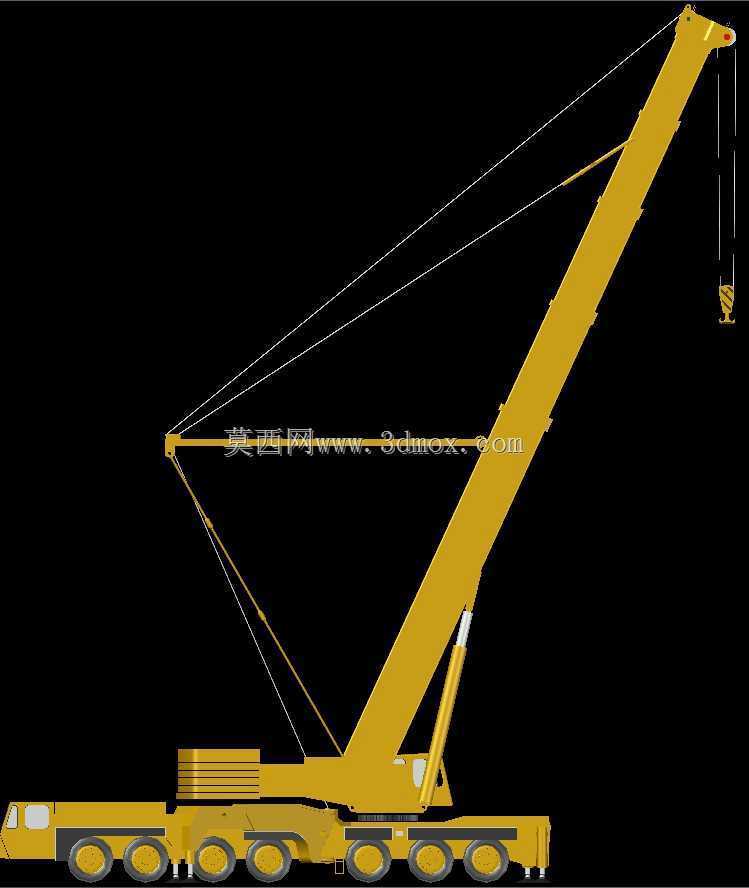

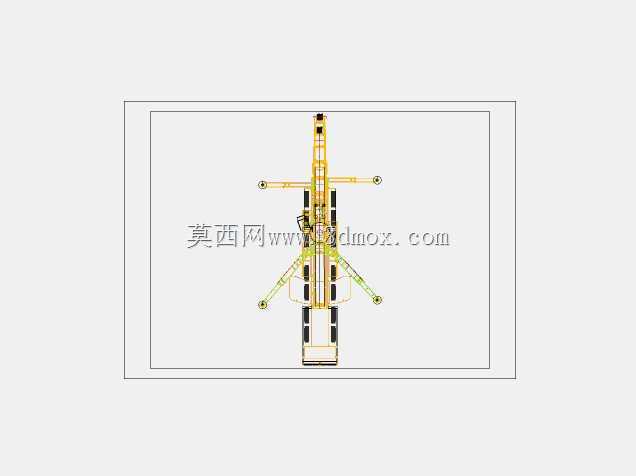

德马格400吨全地面汽车起重机构型

　　在大型风电吊装、石化罐体安装、桥梁预制构件架设这类对起重吨位、作业半径、场地适应性要求极高的工程场景里，大吨位全地面起重机是核心作业装备，本次呈现的400吨级全地面起重机构型，完全还原了德马格AC系列经典机型的结构逻辑与作业特性。从底盘设计来看，该机型采用多轴重载专用底盘，兼顾公路转场的高速行驶能力与非铺装作业场地的通过性，底盘各车桥均配备独立油气悬挂系统，可根据路面工况自动调整各轴载荷分配，转场时能满足公路运输的轴荷限值要求，进入作业场地后可通过悬挂调整实现车身水平微调，配合可伸展的H型支腿结构，支腿跨距可根据作业场地空间灵活调整，支腿盘接触地面后可通过液压锁止机构实现刚性支撑，完全抵消吊装作业时的倾覆力矩，支腿的伸展行程、

　　支撑高度均预留了足够的安全边界，即使在不太平整的碎石场地，也能通过单支腿独立调节保证上车作业平台的水平度误差控制在工程允许范围内。上车起重作业部分采用多节伸缩式主臂结构，主臂截面为优化的U型高强钢截面，相比传统多边形截面拥有更好的抗弯抗扭性能，单节臂段的伸缩通过内置的液压缸加绳排系统驱动，可根据作业需求灵活组合臂长，覆盖从短臂大吨位吊装到长臂大半径作业的全工况需求，主臂根部的铰接点位置经过反复受力校核，在保证最大仰角作业时结构强度冗余的同时，也避免了臂架与上车结构的干涉。主臂变幅采用双液压缸驱动结构，变幅过程平稳无冲击，液压缸上配备的平衡阀可在管路突发失压时锁定臂架位置，防止臂架坠落引发安全事故。臂架头部的滑轮组采用多倍率绕绳设计，

　　可根据吊装重量灵活调整钢丝绳倍率，配合主卷扬机构的高速重载马达，实现重载低速、轻载高速的作业效率匹配，吊钩组配备了防旋钢丝绳与重锤式限位装置，可在吊钩起升到极限位置时自动切断起升动力，防止过卷事故。整个上车结构可通过回转支承实现360度全回转作业，回转机构采用行星齿轮减速结构，启动制动平稳，可带载回转时精准控制回转速度，满足精密吊装时的对位需求。从建模逻辑来看，整个模型严格按照真实设备的尺寸比例搭建，底盘的轴距、支腿的伸展范围、主臂的各节长度比例、变幅角度范围都与真实设备的作业边界完全匹配，各活动部件的运动副设置完全还原真实设备的运动逻辑，可直接用于作业工况模拟、吊装方案推演、结构受力分析前处理等场景。在实际工程应用中，

　　这类400吨级全地面起重机可覆盖100米高度内的大部分重型吊装作业，相比履带式起重机，它无需拆解转场，可自行完成公路行驶，到达作业场地后仅需半小时左右即可完成支腿展开、配重安装的准备工作，作业灵活性极强，是大型工程施工中不可或缺的重型起重装备。建模过程中对细节结构的还原也充分考虑了工程实际需求，比如底盘的走台板、护栏、爬梯结构，上车的操作室布局、配重块的安装接口、臂架上的长度角度传感器安装位，都按照真实结构做了还原，没有做过度简化，方便后续做二次结构修改或者虚拟仿真时直接调用对应结构，不需要再重新搭建细节特征。
