列管式固定管板换热设备结构设计

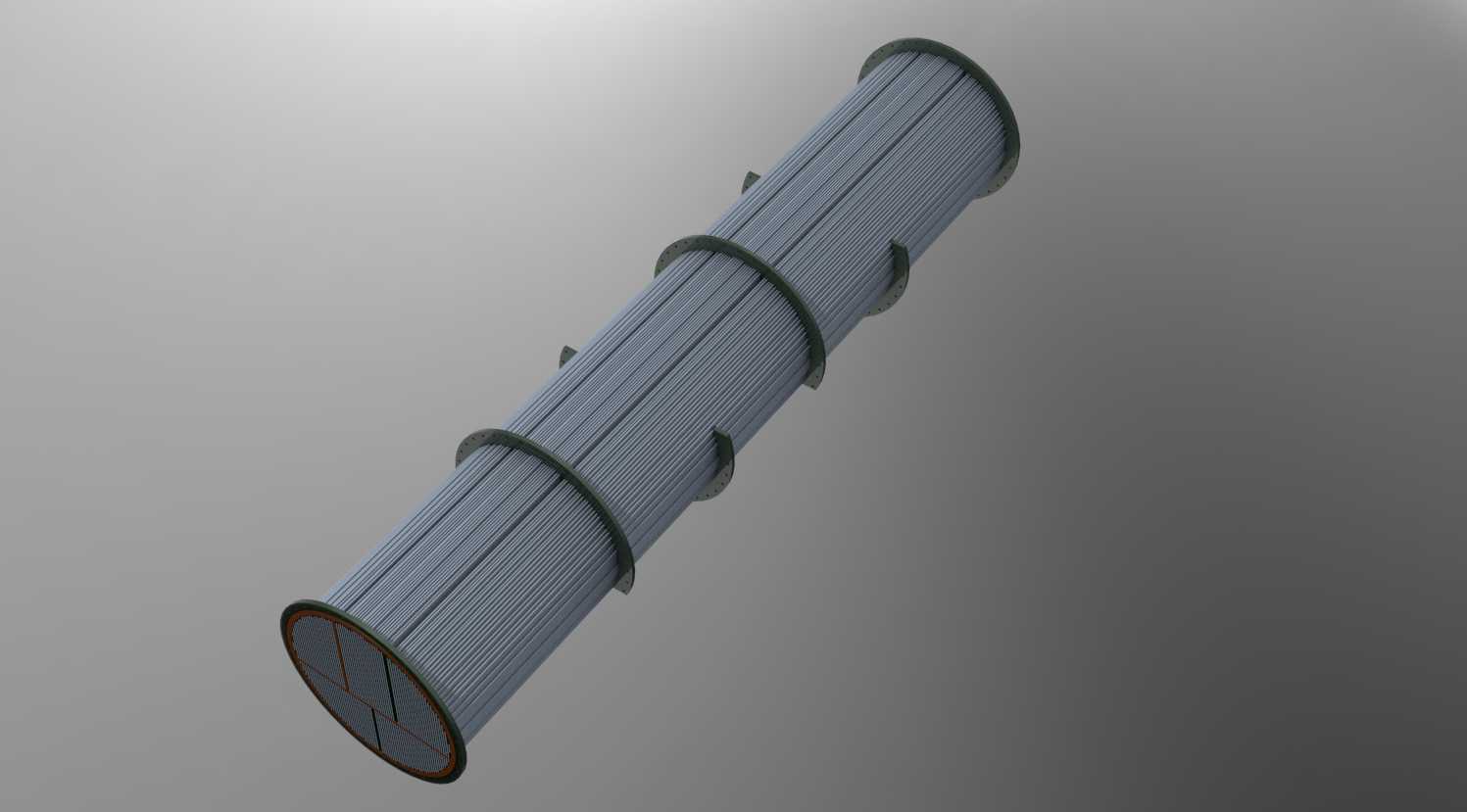

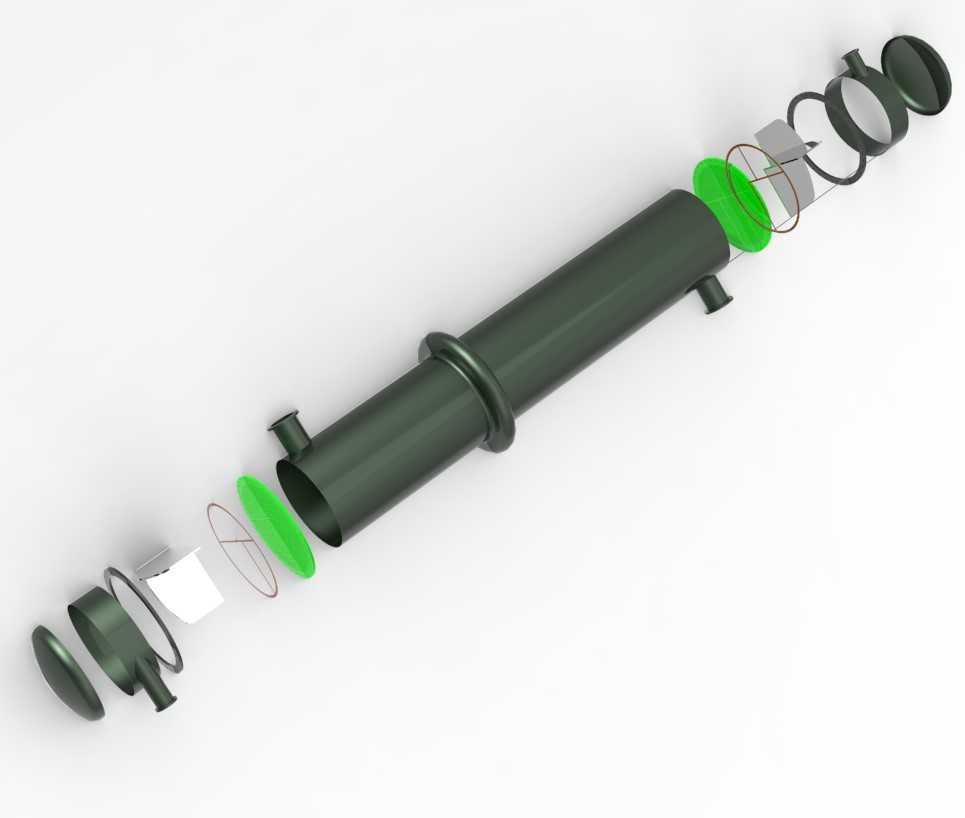

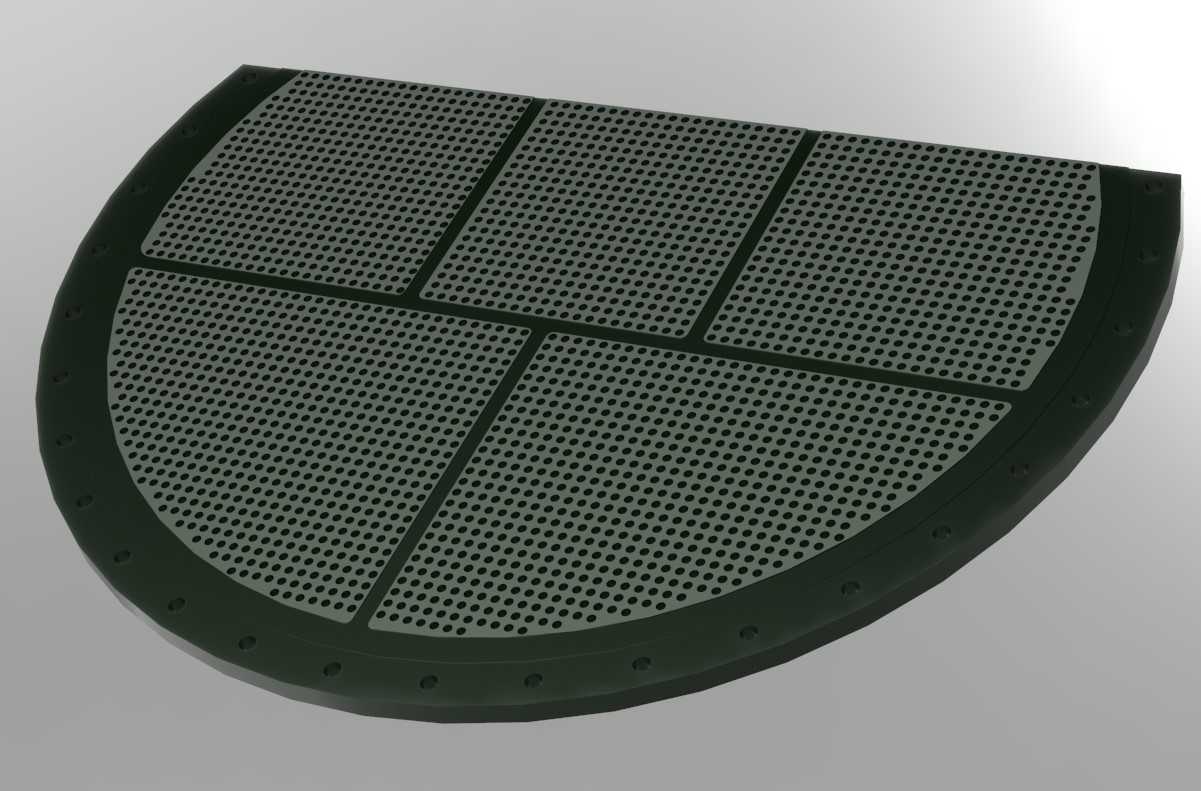

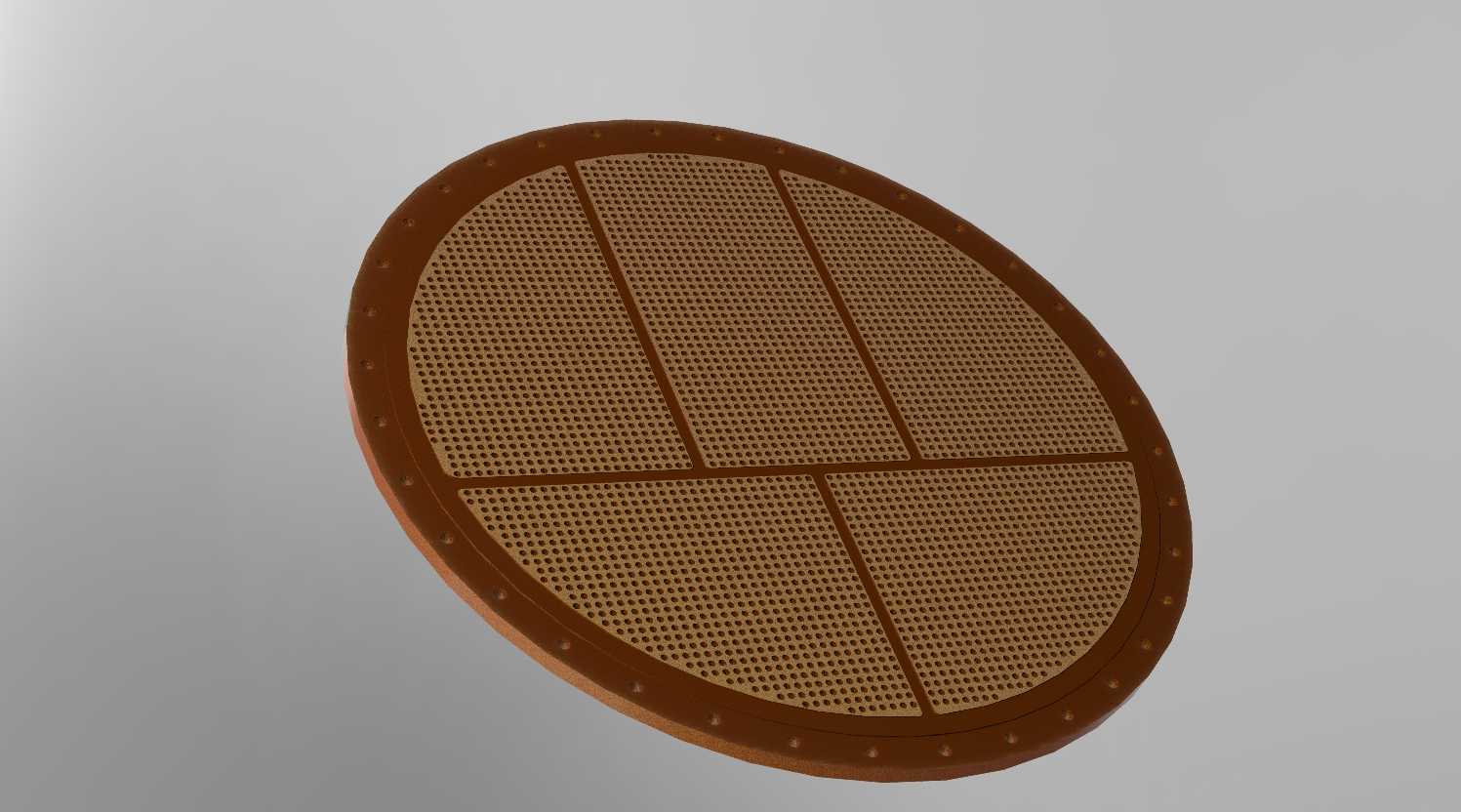

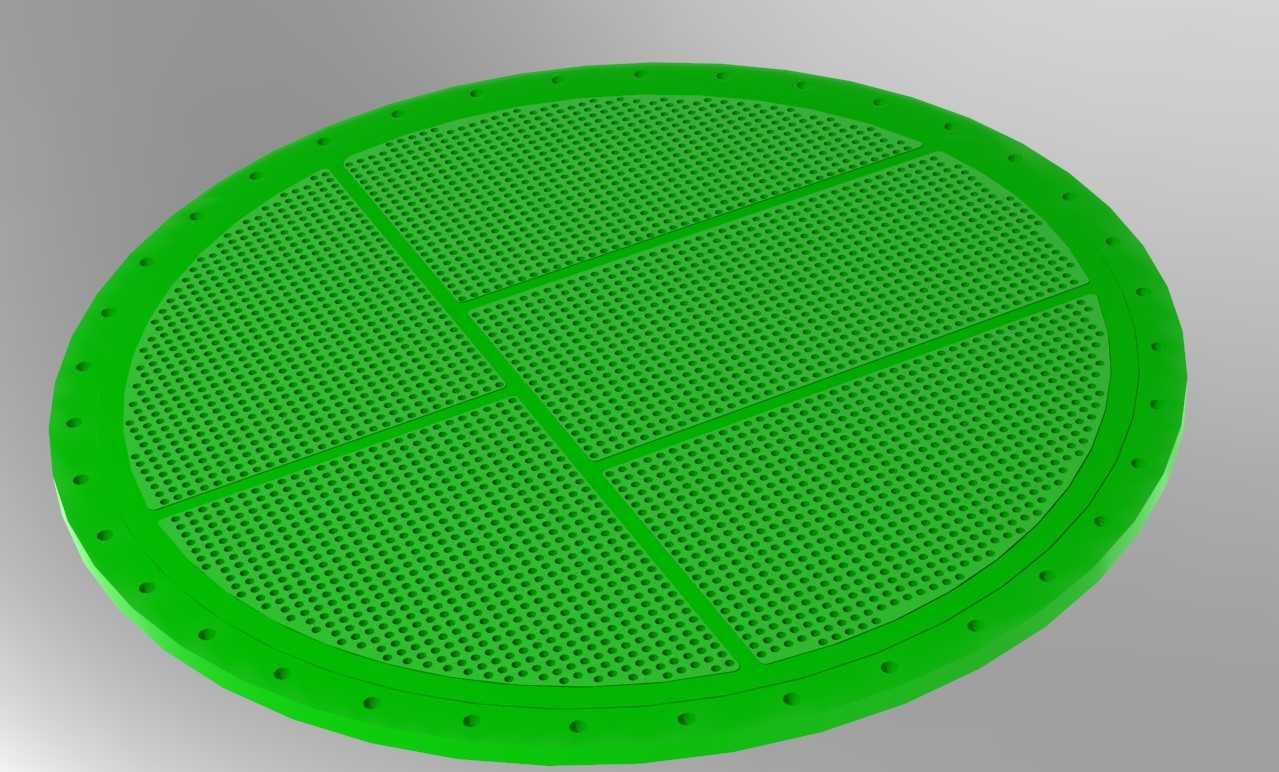

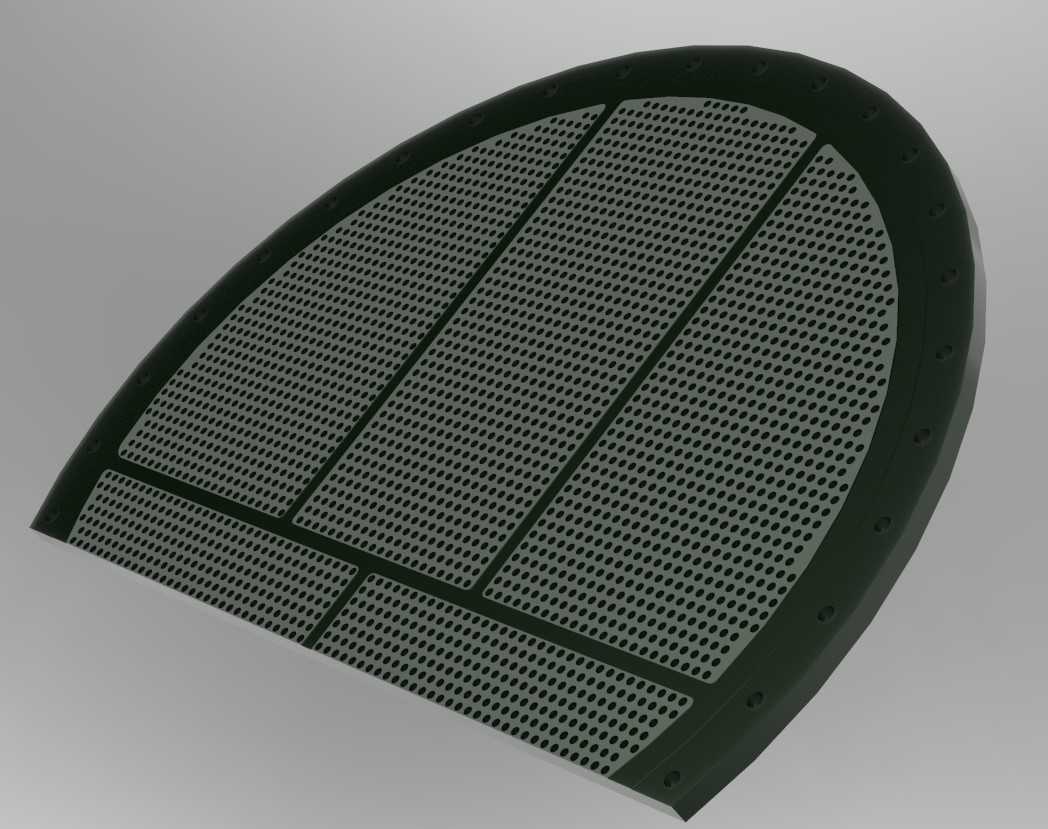

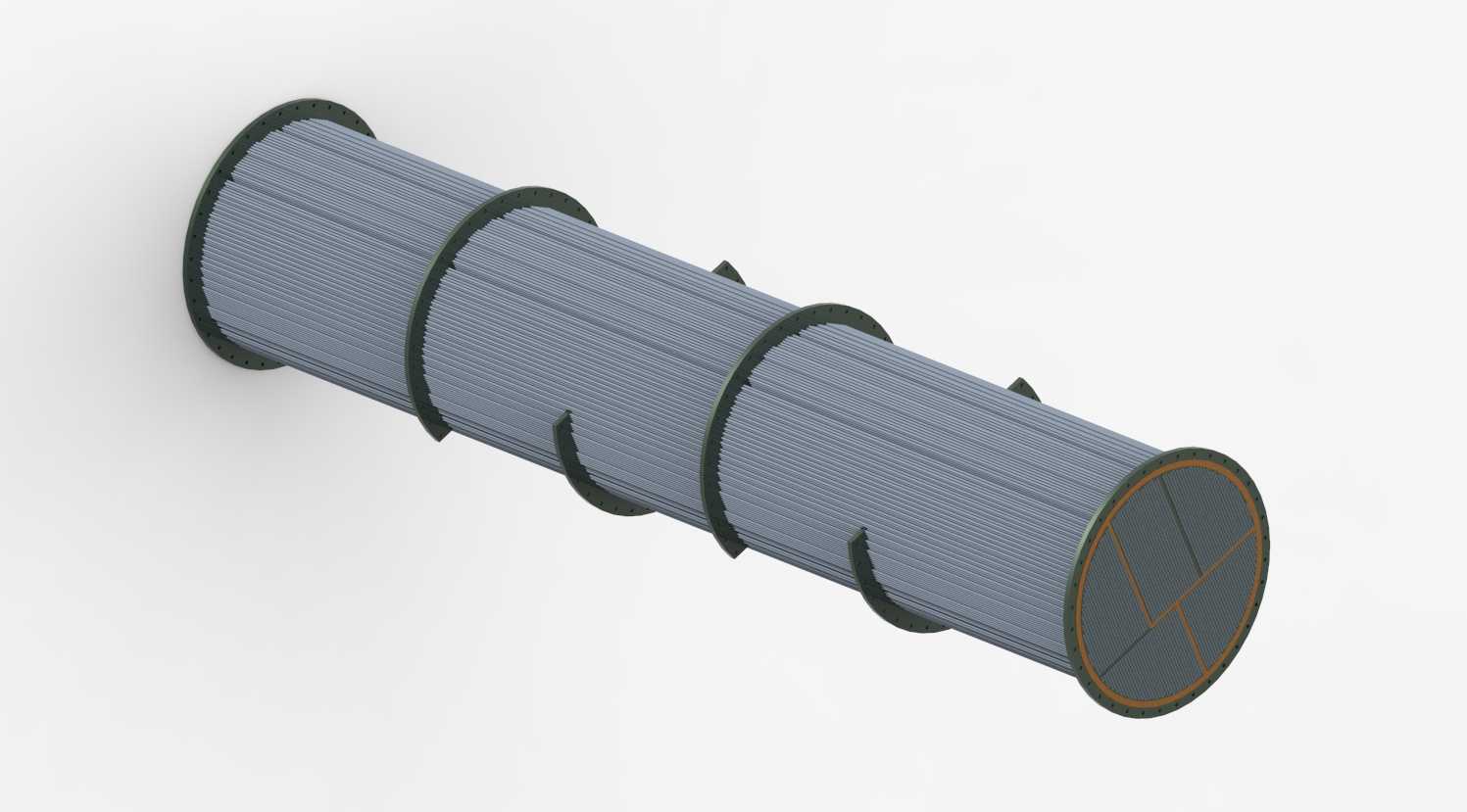

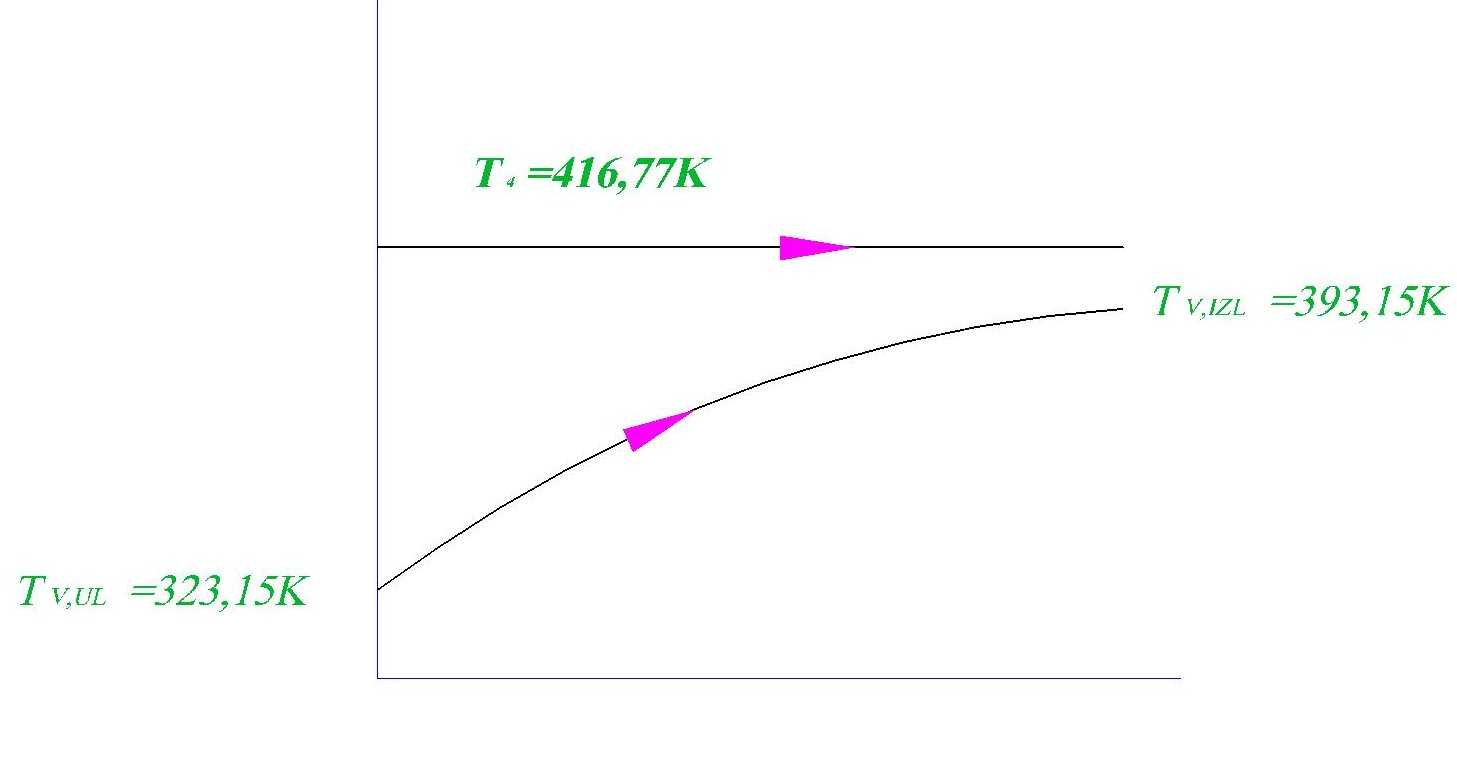

在化工、能源、暖通等工业场景中，换热设备是实现冷热流体热量传递的核心通用装置，本次呈现的列管式固定管板结构，是目前工业领域应用占比最高的换热结构形式，适配多数无相变、低结垢倾向的流体换热工况。从实际应用场景来看，该结构可用于化工生产中工艺介质的预热或冷凝冷却、集中供热系统的汽水换热、制冷循环中的蒸发器与冷凝器环节，也可配套在压缩空气后处理、余热回收系统中完成热量梯级利用。设备核心功能是通过管束壁面实现壳程与管程两种流体的热量交换，设计时优先考虑了不同流速下的传热效率匹配，管程采用多管平行排布的结构，通过合理控制管间距保证流体在管间的流动状态处于湍流区间，降低层流底层热阻，提升整体传热系数。结构设计上采用多段折流板支撑管束，既避免长管束在流体冲击下产生振动变形，也能引导壳程流体横向冲刷管束，避免流体短路，提升壳程侧的换热效率，折流板的缺口尺寸与排布间距经过匹配计算，兼顾壳程流体阻力与传热效果的平衡，不会出现阻力过大导致的泵耗过高问题。两端管板与壳体、管束采用刚性连接结构，适配管壳程流体温差较小的工况，若后续需适配更大温差场景，可在壳体上增设膨胀节结构补偿热应力。从安装边界来看，设备整体为卧式圆柱形态，壳体上的鞍式支座可直接固定在钢制支架或混凝土基础上，安装时需预留两端管箱的拆卸空间，方便后期检修时抽出管束清理管内壁结垢、更换密封垫片；设备的接管位置分别设置在两端管箱与壳体侧部，对接管路时需注意管程、壳程的流体流向匹配，通常逆流布置的换热效率要高于顺流布置，管路对接时需预留法兰拆装的操作空间，避免后期维护时无法拆卸螺栓。外形尺寸设计上，管束长度与壳体直径的比例控制在合理区间，既保证足够的换热面积，也避免长径比过大导致的管束挠度超标，壳体外的加强圈结构可提升壳体在负压或高压工况下的刚度，避免壳体失稳变形。设计过程中还考虑了流体的腐蚀裕量，管板与管束的材质可根据实际流体腐蚀特性选择碳钢、不锈钢或铜合金材质，密封面采用突面法兰结构，适配中低压工况的密封需求，垫片可根据流体温度、压力特性选择非金属垫片或金属缠绕垫片。
