建筑施工用立式双侧可调夹紧工装

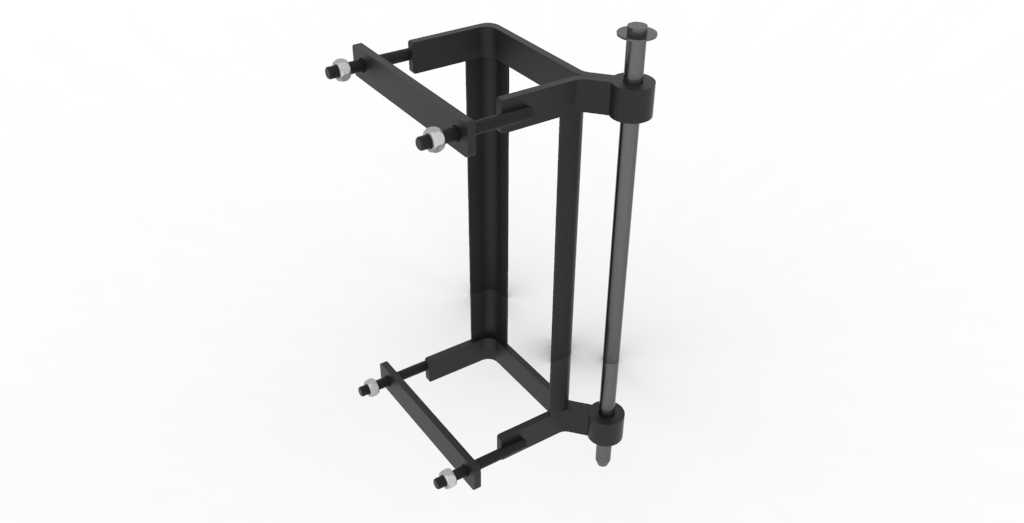

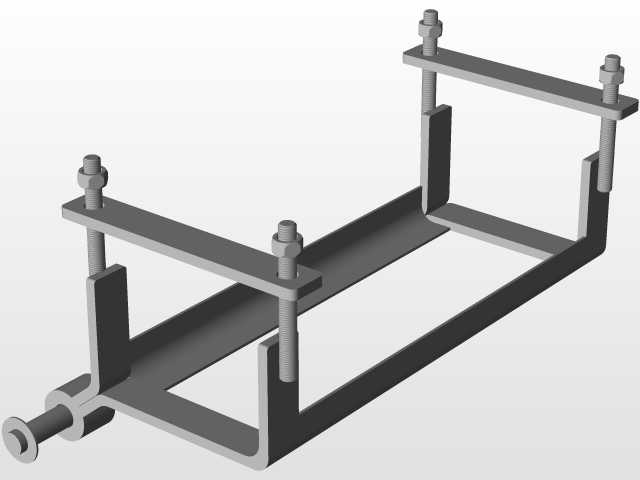

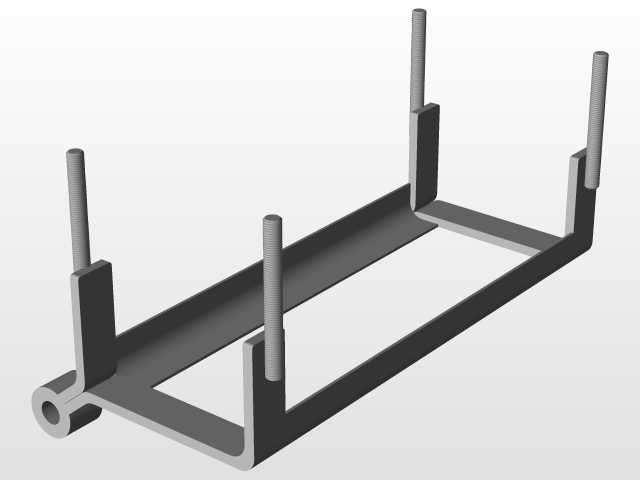

这款立式双侧可调夹紧结构，主要面向建筑施工场景里的型材临时固定、构件拼接定位作业设计，日常在砌体施工、模板支设、小型预制构件组装环节都能用到，替代传统木楔、铁丝临时绑扎的固定方式，装夹后构件不会出现施工过程中的偏移错位。从结构设计逻辑来看，整体采用立式框架式承载主体，两根平行竖向方管作为主支撑骨架，上下两端各设置一组横向可调夹臂，夹臂端部配装带防滑端头的调节螺杆，旋转螺杆即可调整夹口的开合范围，适配不同截面尺寸的方管、木枋、轻型型钢构件；框架侧方额外设置一根带顶尖的竖向导杆，顶尖可沿导杆上下滑动锁止，能够抵靠在施工基面或者被夹构件的端面，起到辅助定位、防止装夹后整体倾覆的作用。设计阶段特意将上下夹臂的调节行程做了等比例匹配，上下夹口的中心同轴度控制在0.5mm以内，装夹长条形构件时不会出现别卡、构件翘曲的问题；所有螺杆的螺纹都采用梯形传动螺纹，相比普通三角螺纹，装夹锁紧后的自锁性能更好，承受施工过程中的振捣、敲击外力时不会出现松脱退牙的情况。从安装边界来看，整体框架的竖向高度适配常规建筑施工里1米以内长度的型材装夹需求，夹臂的横向调节范围覆盖20mm到150mm的构件截面，不需要额外打孔固定，直接通过夹臂锁紧在被固定构件上即可完成安装，单人就能完成整套装夹操作，不需要额外配合其他辅助工具。框架主体采用等壁厚方管焊接成型，焊接位置都做了焊后打磨去应力处理，长期反复装夹使用不会出现框架变形、夹臂歪斜的问题；夹臂与主框架之间采用滑动套接配合，配合间隙控制在0.2mm以内，调整夹臂位置时滑动顺畅，锁止后不会出现旷量。竖向导杆上的顶尖头部做了淬火处理，硬度达到HRC45以上，抵靠在混凝土基面或者金属构件表面时不会出现顶尖卷边、打滑的情况，导杆与框架的连接位置设置了锁紧旋钮，松开旋钮即可快速调整顶尖的伸出长度，锁紧后顶尖位置固定，能够承受轴向的顶紧力。在实际施工使用中，这款夹紧结构可以多组配合使用，比如在构造柱模板支设时，沿模板高度方向间隔600mm布置一组，即可牢牢夹紧两侧模板，不需要额外布设对拉螺杆，减少模板打孔的工作量，拆模时只需要松开端部的调节螺杆即可快速取下夹具，不会损伤模板表面，能够反复周转使用；在小型钢构件现场拼接作业时，也可以用这款夹具先将待焊接的构件定位锁紧，调整好拼接间隙后再进行焊接作业，避免焊接过程中构件移位导致的拼接尺寸超差。
