20吨级挖掘机S1/B20快换连接装置结构

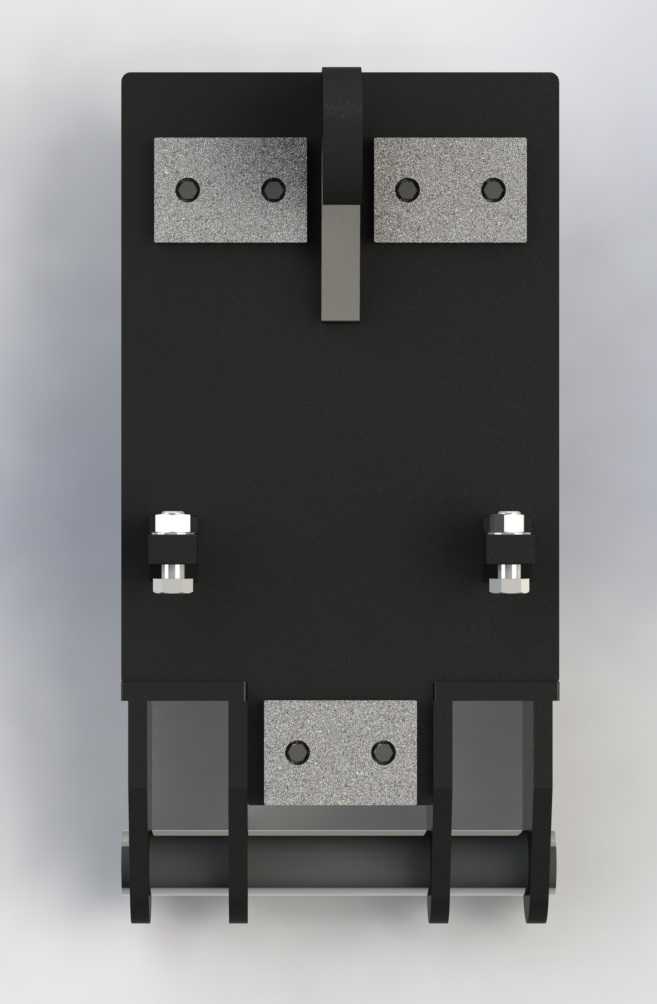

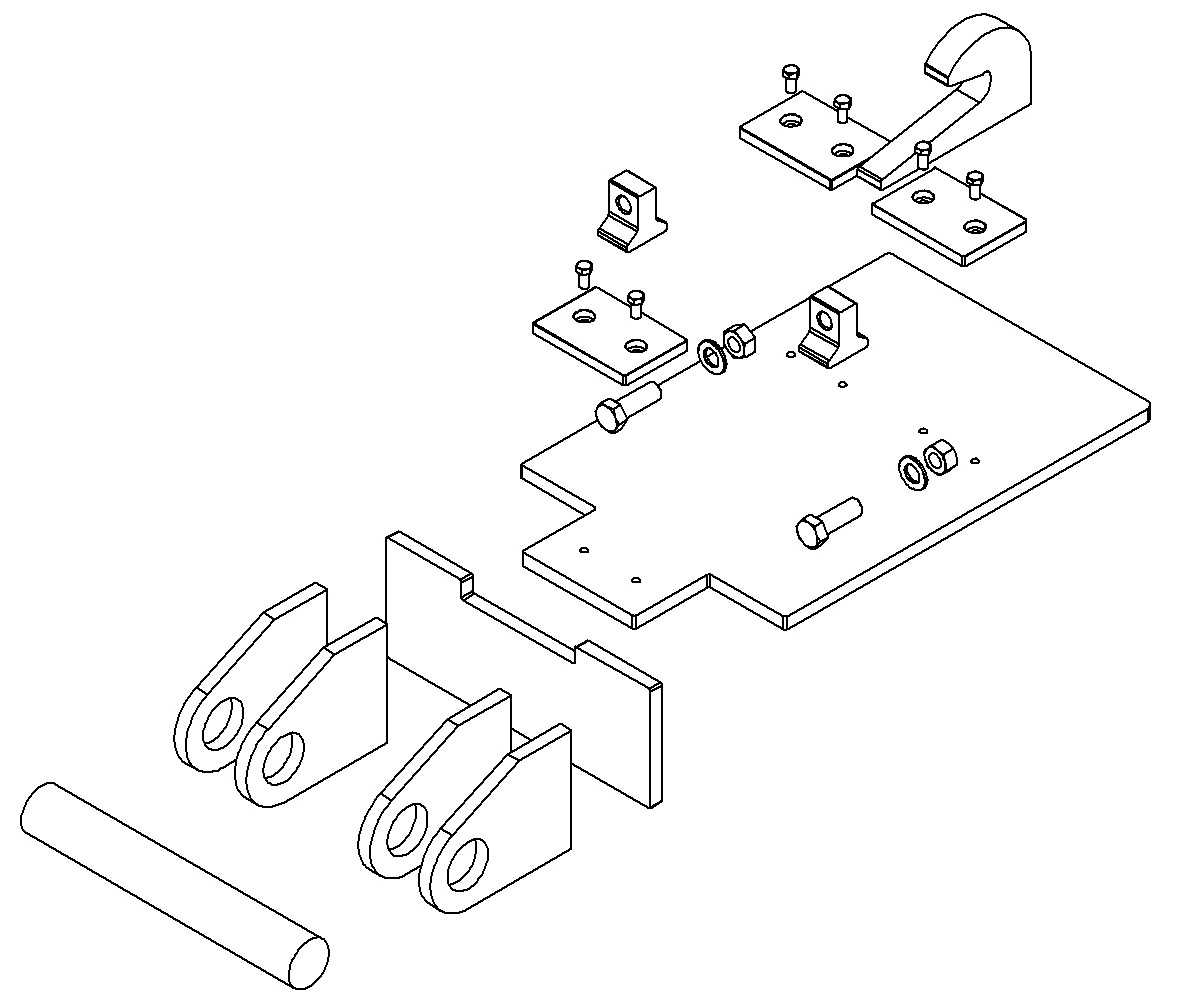

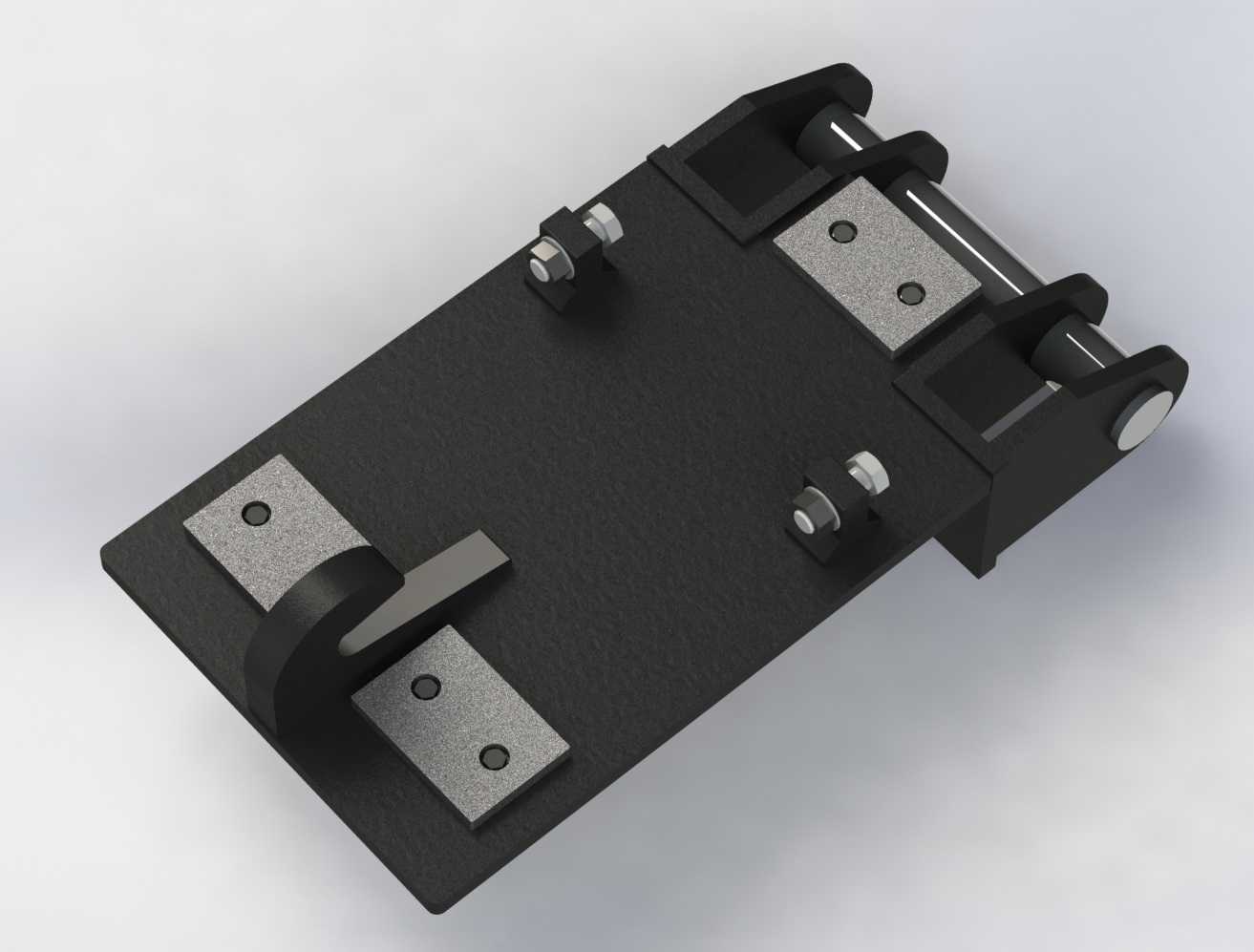

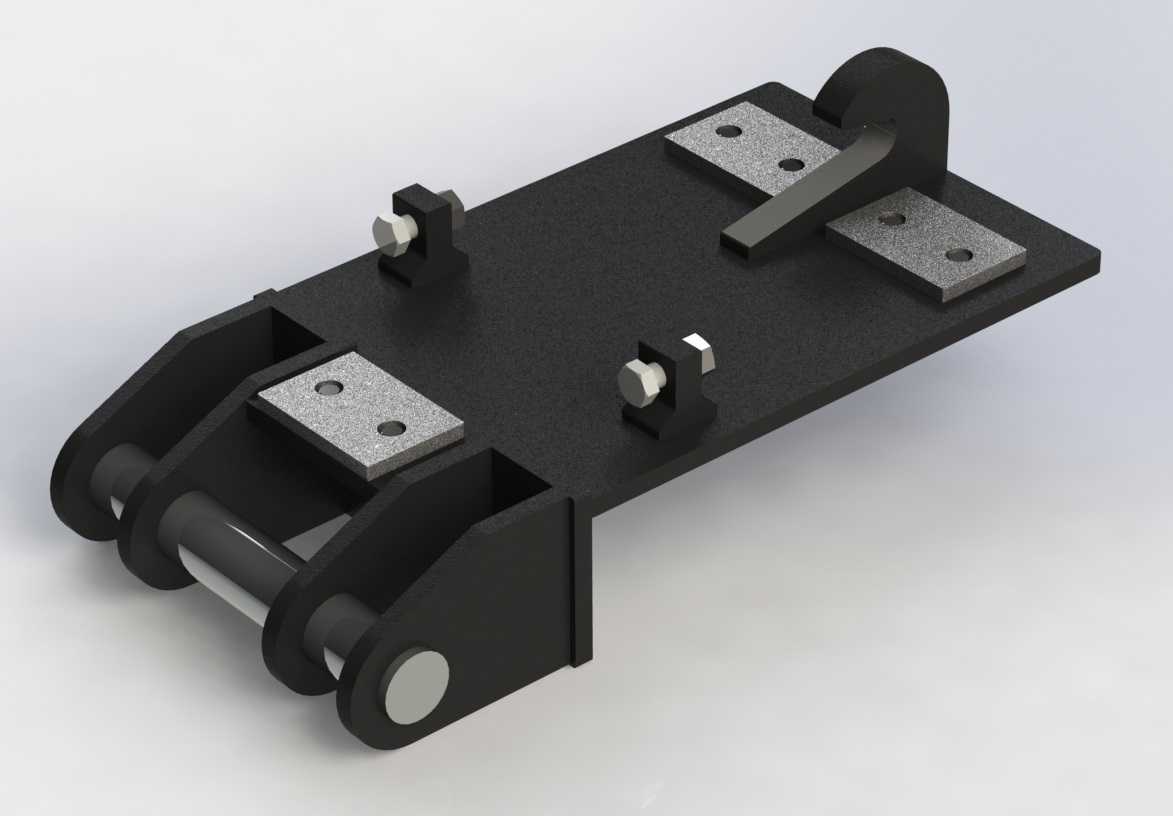

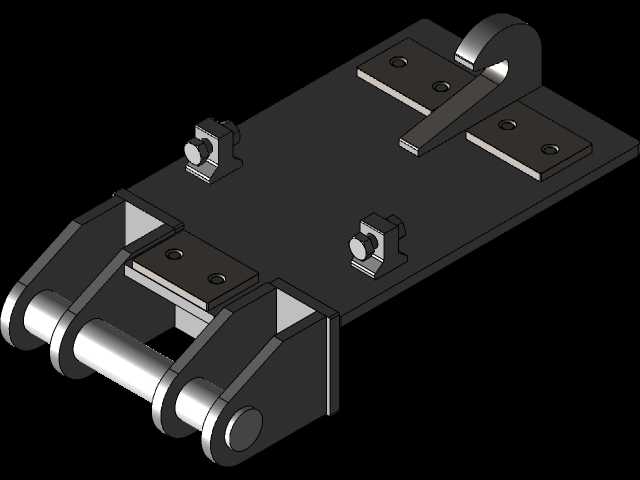

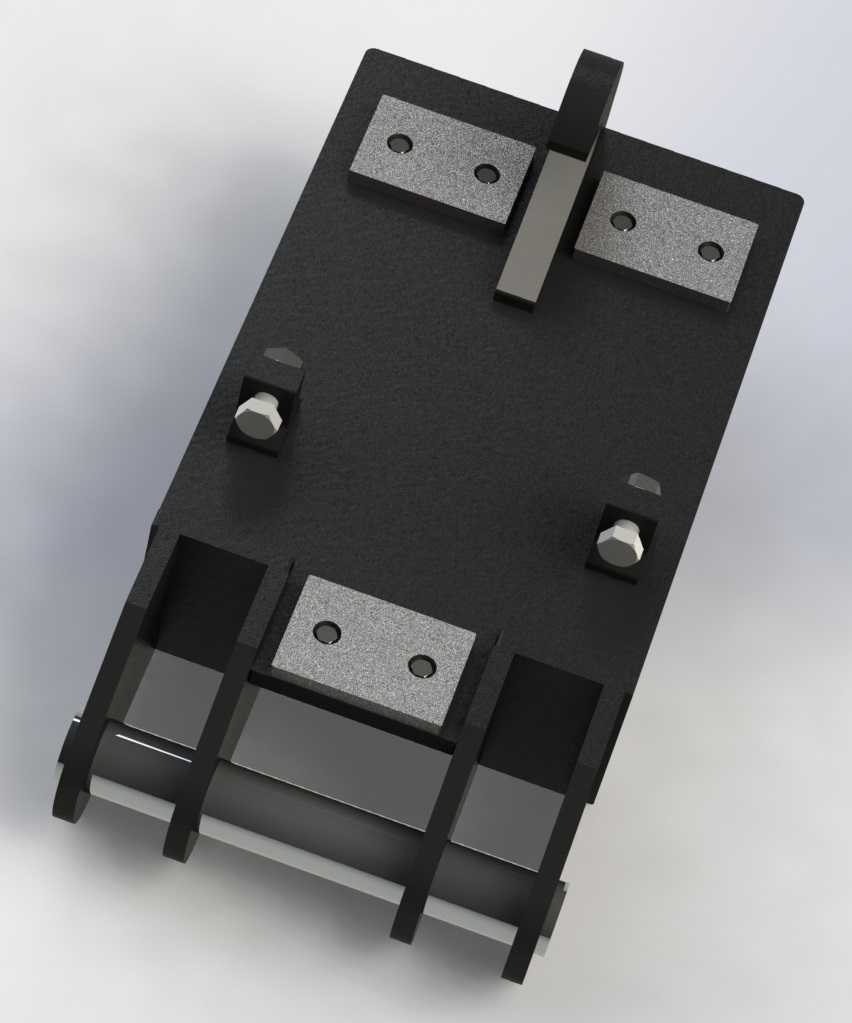

这款快换连接装置适配20吨级履带式挖掘机，是安装在挖掘机斗杆前端、实现挖斗、破碎锤、抓斗、松土器等不同工作属具快速切换的核心功能部件，无需作业人员反复拆装销轴与螺栓，能大幅缩短属具更换的停机时间，提升工地现场的作业流转效率，尤其适配市政施工、矿山开采、土方作业等需要频繁切换作业工况的场景。从结构设计来看，整套装置采用分体式装配结构，主体承载板采用厚钢板切割成型，作为整个快换装置的核心承载基体，前端设置挂钩式卡位结构，用于卡入属具的前连接销轴，后端配置可锁止的销轴固定座，搭配锁紧螺栓、防松螺母与定位销，实现属具连接后的双向锁止，避免作业过程中属具脱落引发安全隐患。设计阶段充分考虑了20吨级挖掘机的斗杆端安装尺寸边界，两侧的连接耳板严格匹配该吨位机型斗杆前端的销轴孔距与开档尺寸，耳板上的销轴孔做了同轴度公差控制，保证与斗杆、摇杆连接后无卡滞，活动铰接部位预留了润滑脂加注通道，可定期加注润滑脂降低铰接磨损，延长部件使用寿命。整套快换装置的锁止机构采用机械锁止搭配液压驱动的常规设计逻辑，模型完整还原了所有装配零件的相对位置，包括固定挂钩、活动压块、连接销轴、锁紧紧固件、安装支座等细节，每个零件的安装面、配合面都做了贴合实际加工工艺的结构处理，没有冗余的设计特征。在实际作业过程中，驾驶员在驾驶室内即可操控液压系统驱动活动锁块完成属具的锁紧与松开，配合机械防脱结构，即便液压系统出现泄压情况，机械锁止结构也能卡住属具销轴，避免属具掉落。两侧连接耳板的厚度、销轴直径都经过载荷校核，匹配20吨级挖掘机的最大挖掘力与倾覆载荷，保证在重载挖掘、破碎冲击工况下，连接结构不会出现变形、断裂问题。安装时只需将快换装置的上连接耳与挖掘机斗杆、摇杆的原有销轴孔对齐，穿入原厂销轴固定即可，无需对斗杆结构做额外改造，适配性较强，能匹配该吨位段绝大多数品牌机型的属具连接标准，属具端的连接尺寸也遵循S1/B20的通用标准，可直接适配同标准的各类挖机工作属具，减少用户的属具改造成本。
