波纹板安装庭院灯金属固定支架结构

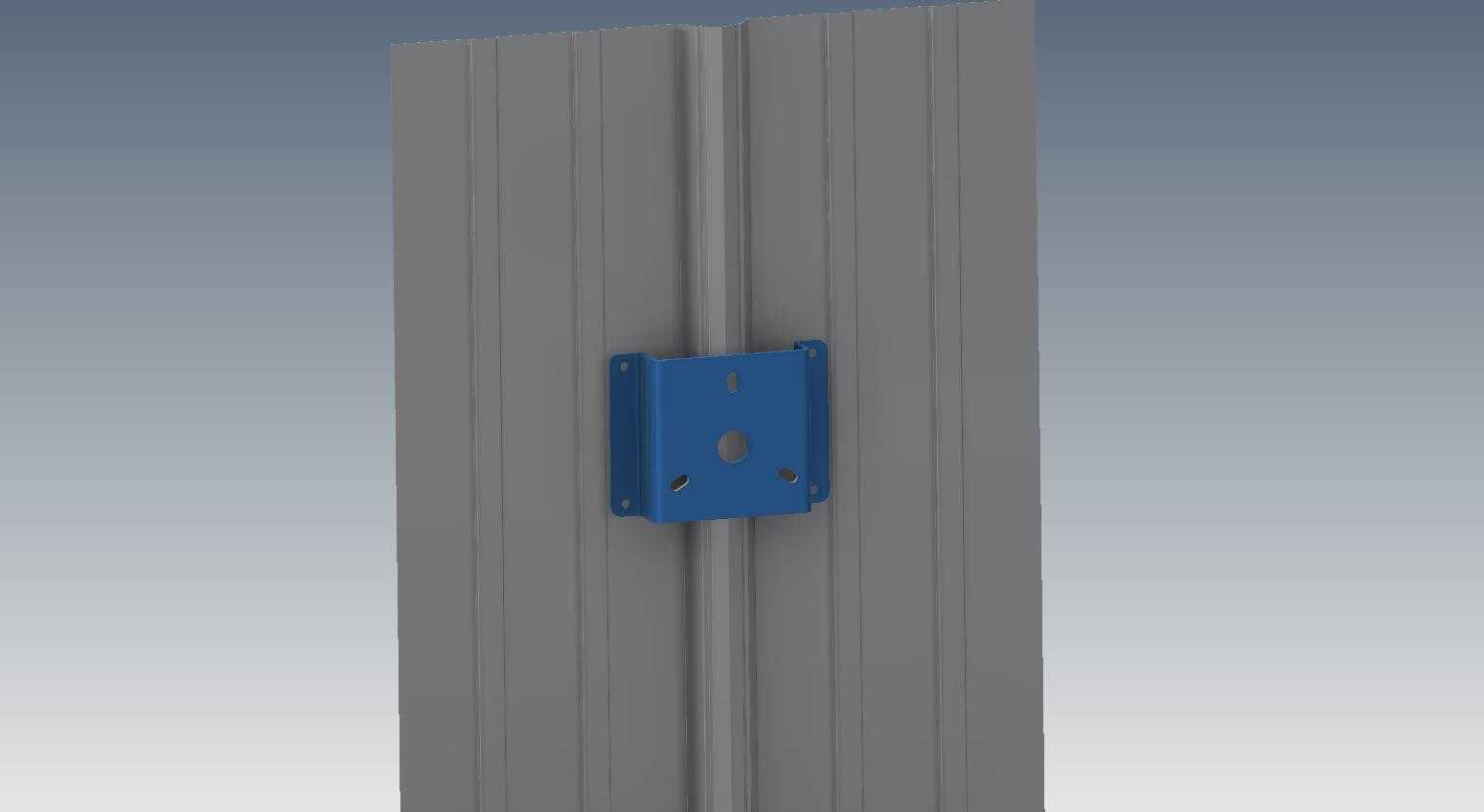

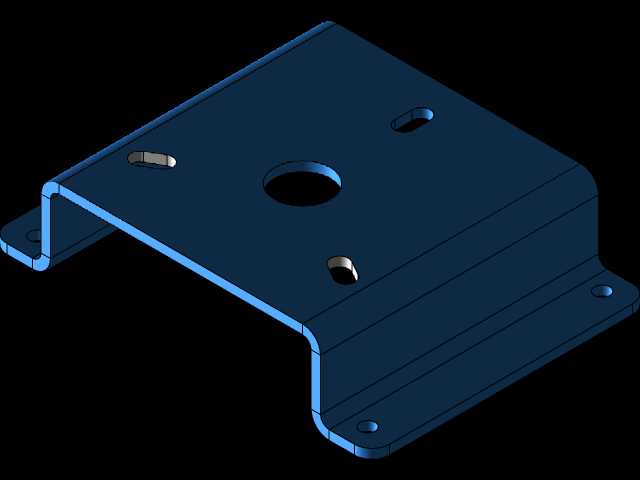

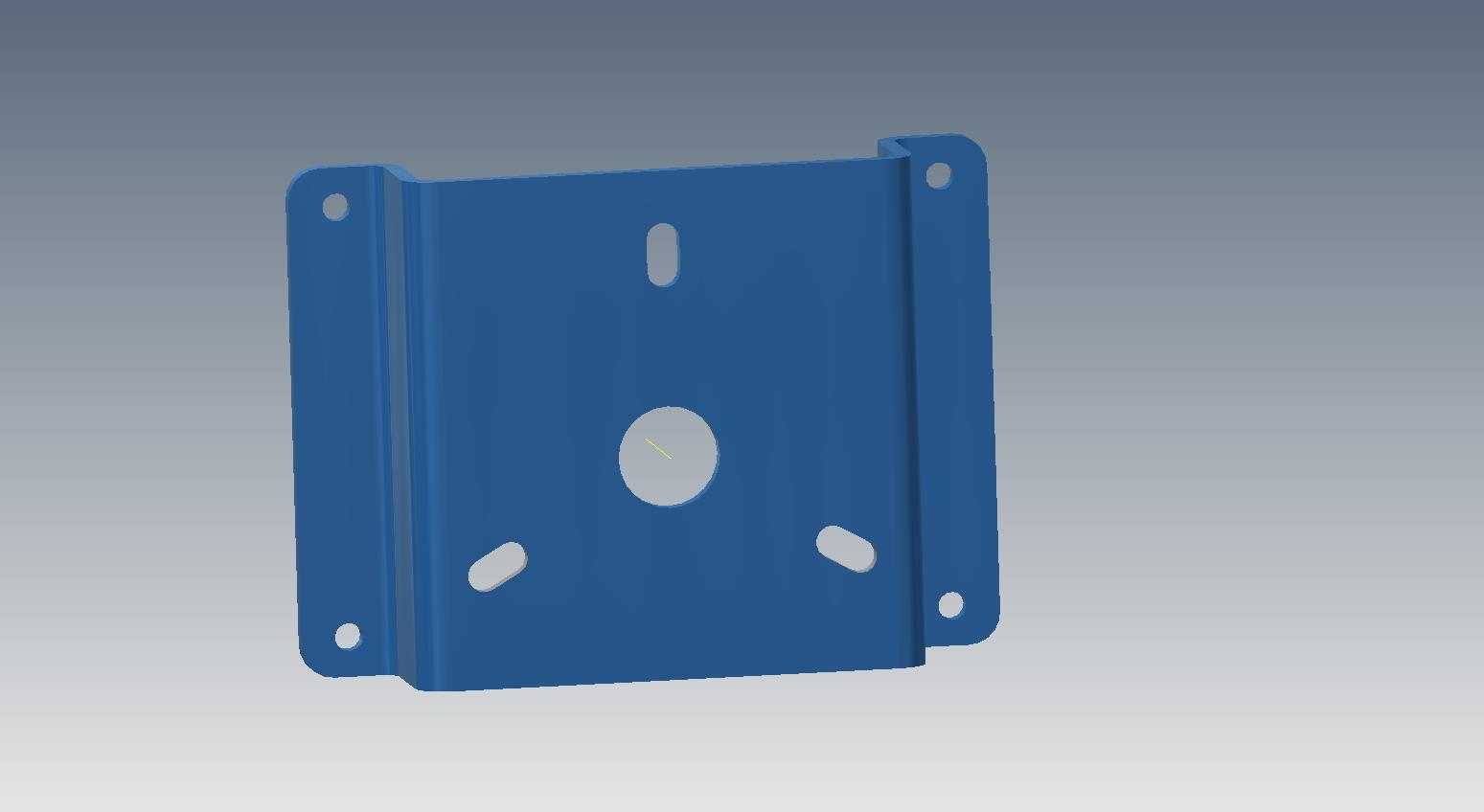

这款金属支架主要应用于户外庭院照明场景，专门适配波纹板材质的建筑外立面安装需求，解决庭院灯具在非平整墙面的固定难题。日常户外照明施工中，波纹板墙面因存在规则的凹凸起伏结构，常规平板安装支架无法贴合墙面，容易出现安装后应力集中、固定松动甚至灯具脱落的问题，这款支架正是针对这一工程痛点做的定向结构设计。从结构设计逻辑来看，支架主体采用折弯成型的板材结构，两侧带安装翻边，翻边上预留的圆形通孔用于穿设自攻螺丝或膨胀螺栓，可直接固定在波纹板的波峰位置，避开波谷的悬空区域，保证每个固定点都有足够的墙体支撑力。主体安装面的中心大圆孔用于穿设灯具的供电线缆，同时可作为灯具底座的定位基准，周围分布的三个长圆孔则是安装调节位，可适配不同孔距的庭院灯底座，允许安装时在一定范围内调整灯具的水平、垂直位置，抵消墙面施工带来的孔位误差，降低现场安装的对位难度。从安装边界来看，两侧翻边的折弯高度刚好匹配常规波纹板的波峰高度，安装后支架主体平面与墙面保持平行，不会出现倾斜，保证灯具安装后照射角度符合设计要求。整体采用一体冲压折弯成型工艺，没有额外的焊接拼接结构，结构强度更高，能承受户外灯具的长期载荷，同时抵御户外风雨带来的振动影响，避免长期使用后出现焊缝开裂的问题。板材厚度经过载荷校核，可适配常规重量的庭院壁灯、投光灯类产品，安装时不需要额外做墙面找平处理，直接在波纹板上定位打孔即可完成固定，大幅减少现场施工的工作量，也避免了找平作业对建筑外立面的破坏。
