福尔柯克轮船升降机构三维结构设计

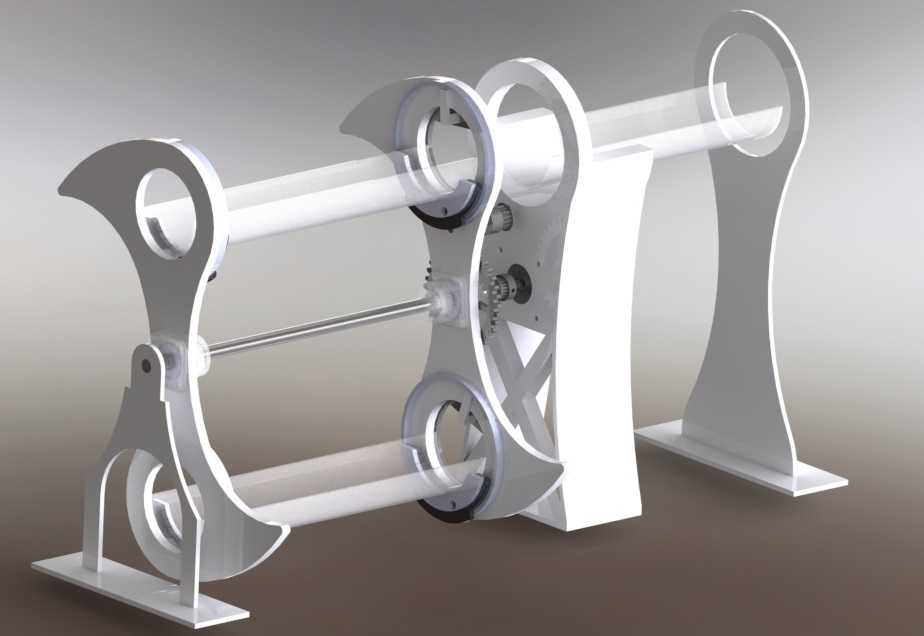

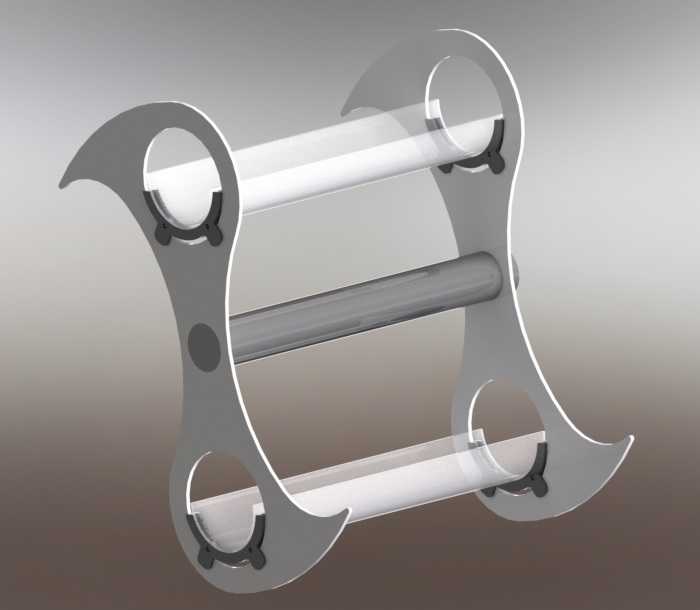

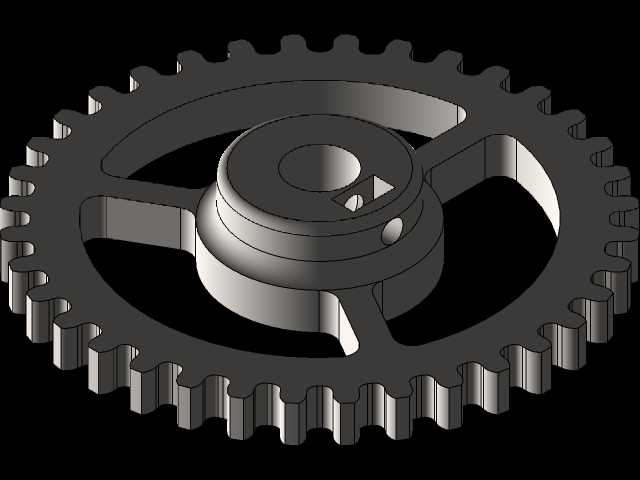

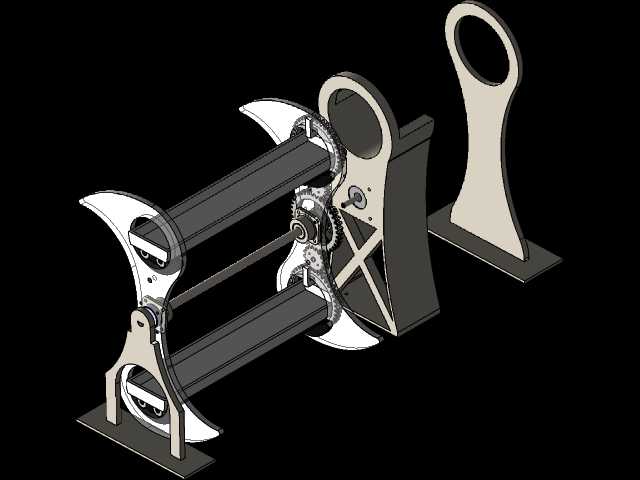

该结构对应苏格兰福尔柯克区域的轮船升降作业场景，核心用途是在存在水位高差的运河段之间完成船舶的垂直转运，替代传统多级船闸的水位调节流程，大幅缩短船舶过坝的等待与通行时长，适配内河小型观光船、通勤驳船的通航转运需求。整套机构采用对称式双支撑框架布局，两侧立式支撑构件底部设置加宽安装底座，底座预留地脚螺栓固定点位，安装时需保证两侧支撑座的同轴度误差控制在合理范围内，避免后续转轮运转出现卡滞。核心转动构件为两组对称布置的异形转轮，转轮上开设多组对称的承托臂安装位，承托臂末端连接可保持水平姿态的船厢承载结构，转轮运转过程中通过齿轮副的同步传动，保证两侧转轮转角完全一致，让船厢始终维持水平状态，避免厢内水体晃荡、船舶移位。传动部分布置在中部支撑结构的封闭腔体内，采用齿轮啮合传动结构搭配同步连杆，将动力输入轴的扭矩均匀传递至两侧转轮，传动链路的齿轮啮合间隙经过合理设计，既保证运转过程无明显冲击，也能控制回程误差，保证转轮停位精度满足船厢与运河航道对接的要求。支撑框架采用变截面流线型设计，在保证结构刚度、承受转轮与满载船厢总载荷的前提下，削减了不必要的冗余材料，同时外形适配景区周边的景观需求。安装边界方面，整套机构需要在两侧运河航道端部预留足够的设备安装基坑，基坑深度匹配底座安装标高与转轮下部运转空间，两侧航道的对接端面需要与机构的停位基准对齐，保证船厢到位后与航道的间隙控制在船舶通行允许的范围内。设计过程中重点校核了转轮满载工况下的支撑臂弯曲强度、支撑框架的抗倾覆稳定性，以及传动齿轮的接触疲劳强度，确保长期频繁运转下结构无塑性变形、传动部件无异常磨损。承托臂与转轮的连接位置采用铰接加定位销的组合结构，既方便装配过程中的角度微调，也能在长期承受交变载荷时避免连接位松动。
