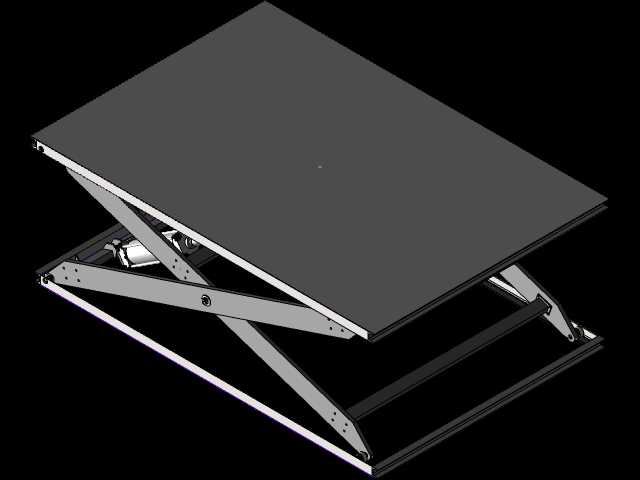

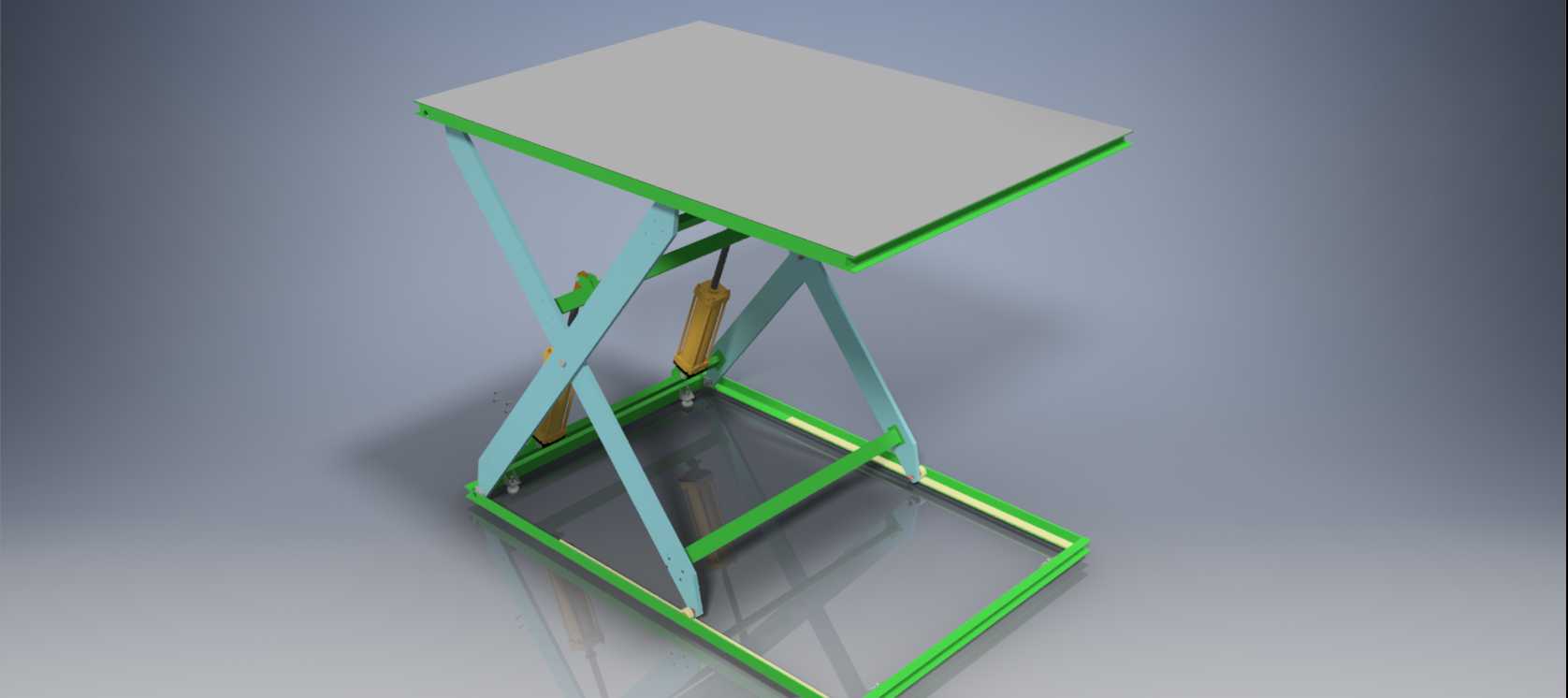

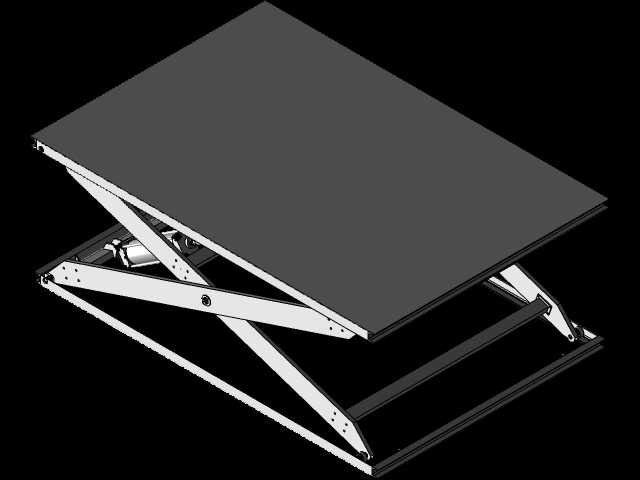

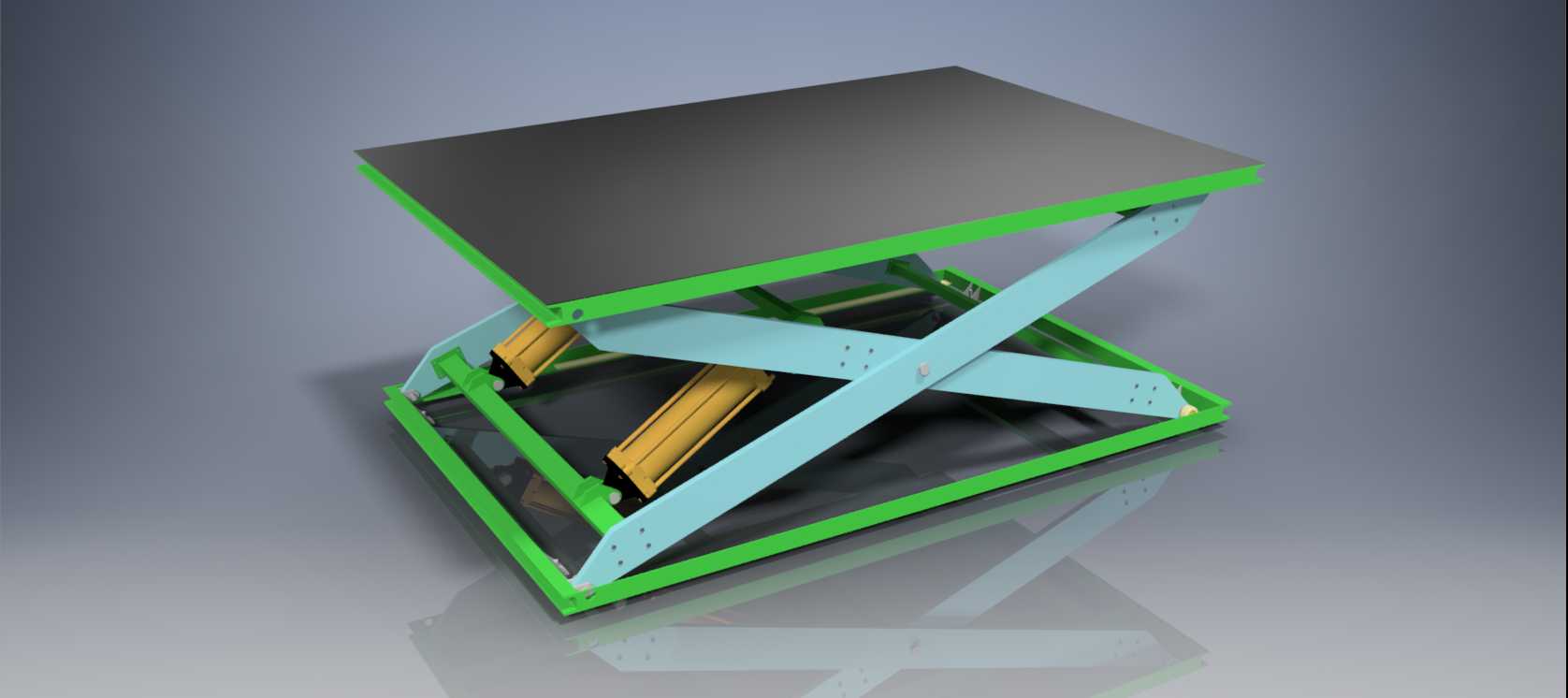

剪叉式双缸液压升降作业平台结构

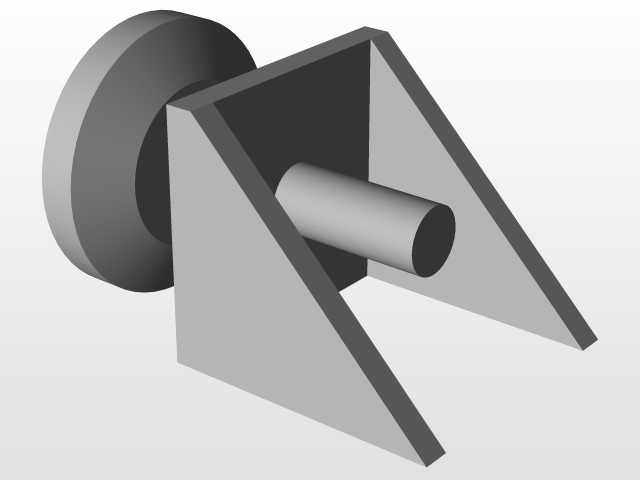

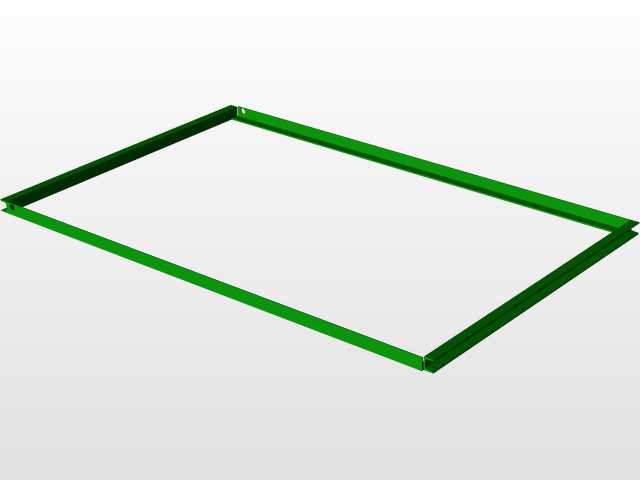

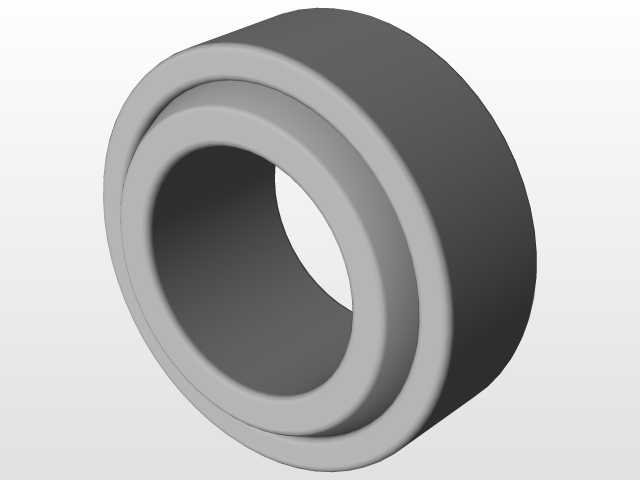

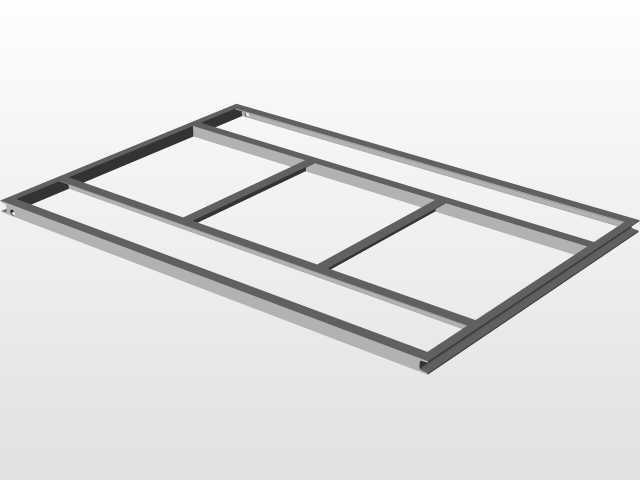

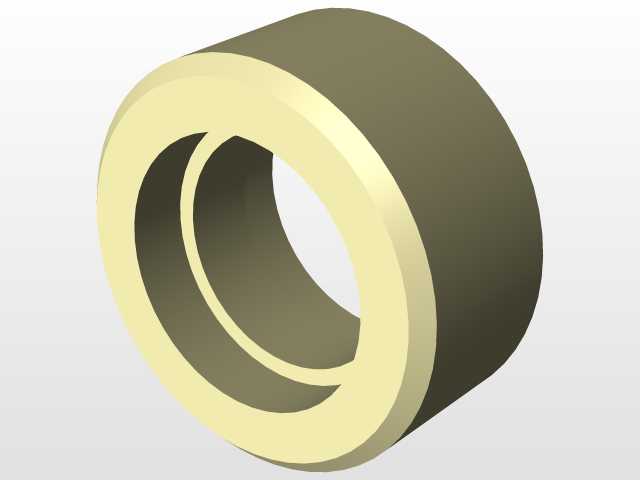

在车间物料周转、仓储高位堆垛、生产线工位高度适配这类场景里，固定安装的剪叉式液压升降台是非常常见的工位辅助设备，这套结构采用双液压活塞杆对称布置的驱动方案，相比单缸驱动的同规格平台，偏载耐受能力提升40%以上，能避免单侧受力导致的剪叉臂扭转变形问题。从结构设计逻辑来看，上下两层承载框架均采用矩形型钢焊接成型，台面边缘做了包边强化处理，底部框架预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外做预埋基础，适配大多数普通工业厂房的地面承载条件。剪叉臂采用交叉铰接的对称布局，铰接点处配置自润滑铜套，长期往复升降过程中不需要频繁加注润滑脂，能降低日常维护的工作量，两组剪叉臂的受力支点做了等强度补强，在满负载举升到最高位置时，臂架的挠度变形量控制在允许范围内，不会出现台面晃动的问题。驱动端的两个液压缸分别布置在剪叉结构的两侧受力点，缸体尾部与底架铰接，活塞杆端部与剪叉臂的驱动支点铰接，液压管路采用对称排布，能保证两个油缸的同步伸缩误差控制在极小范围内，避免升降过程中台面倾斜。台面的额定承载面做了防滑处理，边缘预留了工装夹具安装的T型槽位，可根据实际使用需求加装定位挡块、输送辊道或者安全护栏，适配不同的作业场景：比如作为生产线的高度过渡台时，可对接不同高度的输送线，实现工件的平稳转运；作为维修作业平台时，加装护栏后可承载维修人员和工具举升到指定作业高度；作为仓储堆垛辅助设备时，可配合手动液压车完成托盘货物的高位码放。安装边界方面，底架的外形尺寸比台面单边缩进100mm左右，预留了安装操作空间，最低位时台面与底架的间隙控制在安全范围内，不会出现夹手风险，升降行程覆盖常规工业场景的0.8米到1.5米作业高度需求，不需要额外搭建固定登高平台，能有效节省车间的空间占用。整套结构的受力路径经过反复校核，从台面承载的载荷通过剪叉臂传递到底架，再分散到安装基础，每个铰接点的受力都做了载荷验算，避免长期交变载荷下出现结构疲劳开裂的问题，液压元件的安装位置预留了检修空间，后期更换密封件或者维护油缸时不需要完全拆解设备，能缩短设备停机维护的时间。
