家用墙面安装式引体向上训练支架结构

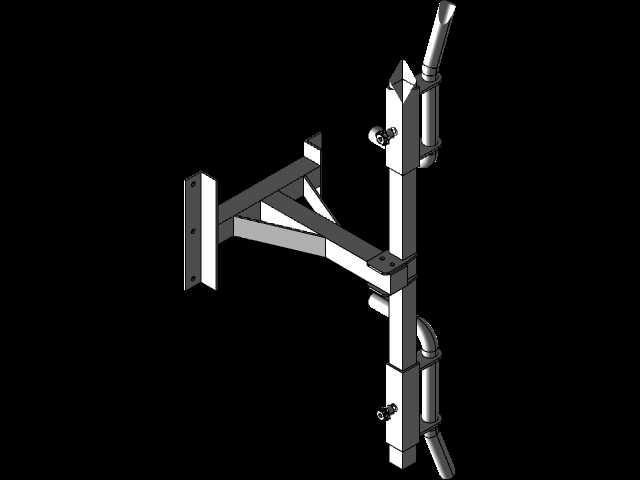

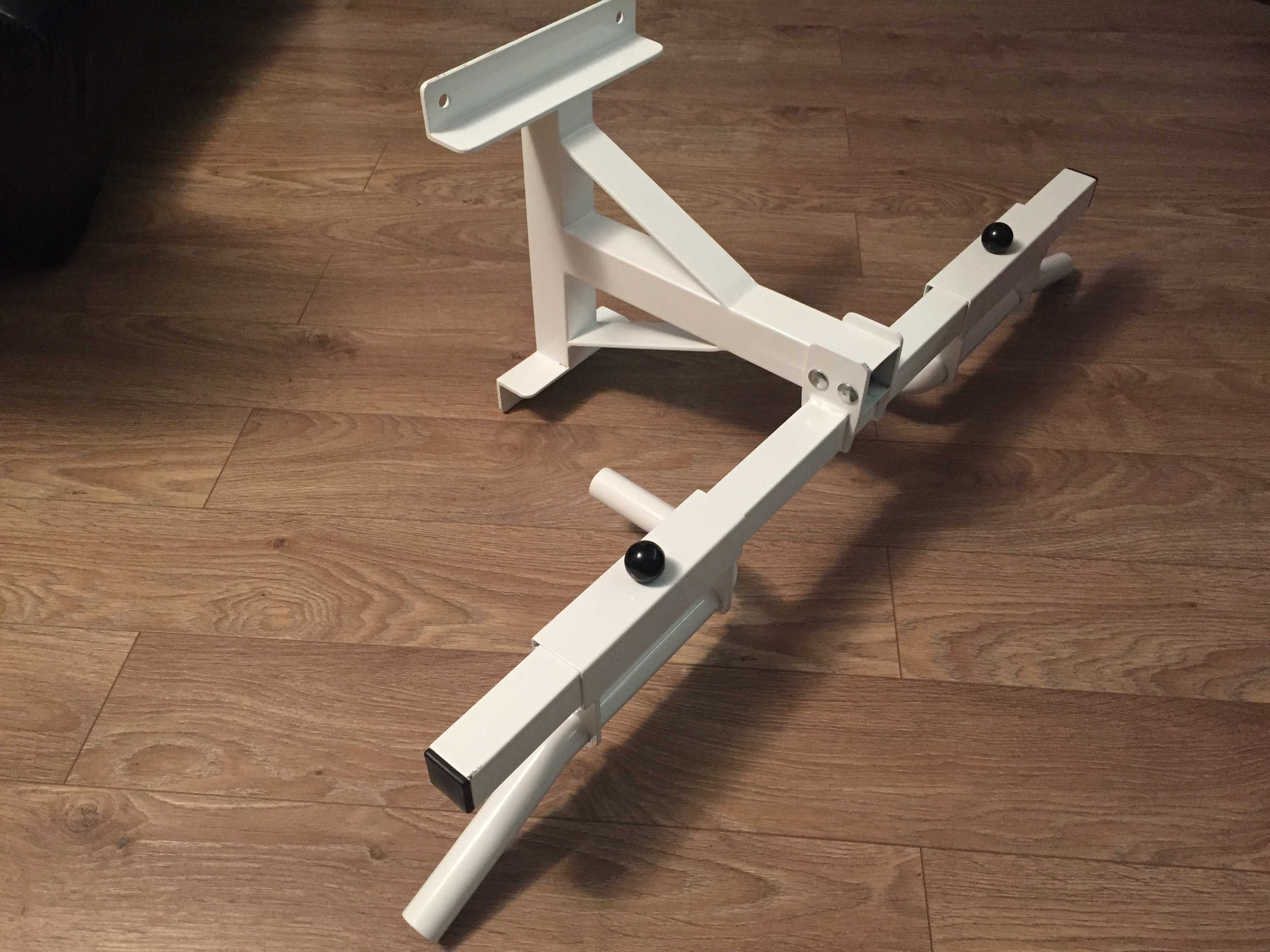

这款壁挂式引体向上训练支架，主要面向家庭健身场景、小型工作室墙面安装需求设计，替代传统落地式单杠占用地面空间的弊端，适配多数室内承重墙、实心砖墙面的安装条件。从结构设计逻辑来看，整体采用分体拼接式框架，靠墙侧设置带安装孔的竖向固定板，通过膨胀螺栓与墙体完成刚性连接，固定板与主承力梁之间增设斜向加强筋，分散垂直载荷带来的弯矩，避免长期受力后连接部位出现形变。主承力梁采用可伸缩调节的方管嵌套结构，可根据安装墙面的可用宽度、使用者的训练习惯调整横向伸出长度，调节到位后通过侧面的锁紧旋钮完成位置固定，旋钮端部设置防滑胶头，徒手即可完成松紧操作，无需额外辅助工具。伸出端的握把区域做了防滑处理，端部套有防滑橡胶套，避免训练过程中手部打滑，同时橡胶套可封堵方管端口，防止日常使用过程中管内积灰、进入杂物。支架底部设置有向下延伸的辅助支撑脚，当使用者做大幅度训练动作时，支撑脚可贴合墙面分散部分侧向力，降低连接螺栓的剪切载荷，提升整体结构的安全冗余。从安装边界来看，靠墙固定板的安装孔位按照常规膨胀螺栓的排布间距设计，孔位做了沉头处理，螺栓安装后头部不会突出板面，保证支架与墙面贴合紧密；横向伸缩梁的调节范围覆盖多数家庭墙面的可用宽度，安装完成后支架突出墙面的距离经过测算，既保证使用者做引体向上动作时有足够的活动空间，不会出现身体磕碰墙面的问题，又不会过度占用室内通行空间。结构受力层面，整体框架采用等强度设计思路，在应力集中的铰接部位、梁体连接位置做了局部加厚处理，焊接部位采用满焊工艺，焊后做打磨平整处理，表面做白色喷塑处理，兼顾防锈性能与外观整洁度，适配多数家庭室内装修风格。实际使用过程中，除了完成常规正手、反手引体向上训练外，还可搭配悬挂训练带、吊环等辅具完成多种上肢拉力训练，支架的承重冗余可满足多数成年使用者的训练载荷需求，安装时只需保证墙体为实心承重结构，按照标注的孔位钻孔固定即可，无需复杂的现场加工工序。
