双扭簧精密弹性构件结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255090
  • 双扭簧精密弹性构件结构设计
  • 双扭簧精密弹性构件结构设计

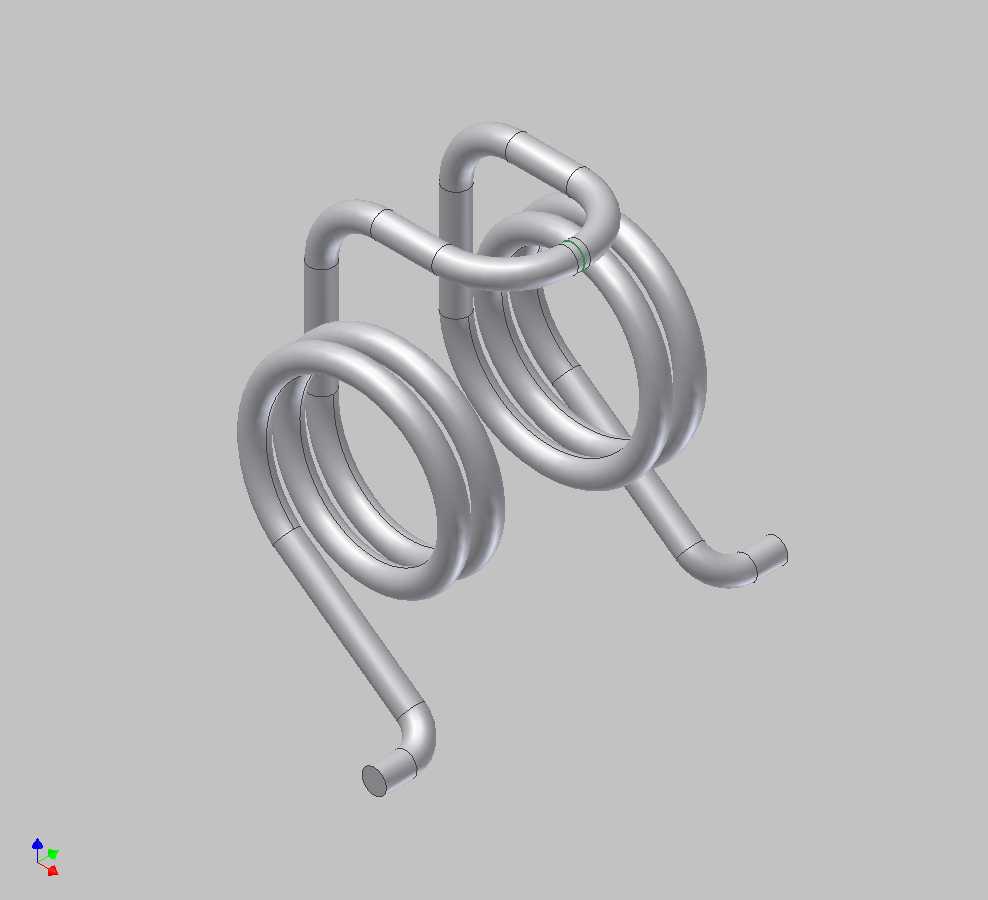

在各类需要提供扭转复位力矩的机械结构中,双扭簧是应用极为广泛的弹性储能构件,不同于单扭簧的单侧力矩输出,双扭簧的对称结构能够在受力时输出更均衡的反向扭力,有效避免单侧施力带来的结构偏载问题,在夹具、铰链、汽车内饰件、电器开关、小型自动化执行机构中都能见到这类构件的身影。做这类扭簧的三维建模时,首先要考虑的是实际工况下的力矩输出特性,双扭簧的两个簧圈采用同轴对称布局,中间的连接段与两侧的扭臂需要根据安装空间做适配性弯折,建模过程中要先确定簧圈的中径参数,再通过螺旋线扫描生成簧体主体,之后处理两端扭臂的弯折路径,要注意弯折处的圆角过渡,避免实际生产时弯折处出现应力集中导致的断裂失效。从安装适配的角度来说,这类双扭簧的安装通常以中心孔位作为定位基准,安装轴的直径需要略小于簧圈内径,预留出扭簧受力扭转时的径向膨胀空间,避免簧圈与安装轴出现卡滞,影响扭力输出的线性度。两侧扭臂的末端形态需要根据施力点的结构做匹配,常见的有直臂、弯钩、侧向弯折等形态,图中这款双扭簧的扭臂采用了末端小角度弯折的设计,能够更好地卡入配套构件的卡槽内,防止工作过程中扭臂滑脱。在功能特性上,双扭簧相比同规格的单扭簧,能够在更小的安装空间内提供更大的扭转力矩,同时对称的受力结构可以抵消部分侧向分力,降低安装轴的径向磨损,在需要频繁往复扭转的工况下,这类结构的疲劳寿命表现也优于单侧布局的扭簧。建模过程中还要注意钢丝直径与簧圈中径的比例关系,这个比例直接决定了扭簧的刚度系数,比例过小会导致簧体刚度不足,受力后变形量超出设计范围,比例过大则会让扭簧硬度过高,无法提供足够的扭转行程,同时还会提升生产时的卷制难度。另外,扭臂的长度设计也需要结合力矩需求计算,扭臂越长,相同扭转角度下需要的钢丝应力越小,能够有效提升构件的疲劳寿命,但过长的扭臂会占用更多安装空间,也容易在受力时出现扭臂自身的弯曲变形,所以设计时需要在安装空间、力矩需求、使用寿命三者之间找到平衡点。实际选型应用时,还要考虑扭簧的旋向,双扭簧的两个簧圈通常采用相反旋向,这样在受力扭转时两个簧圈的变形方向一致,能够同步输出力矩,避免出现两个簧圈受力不均的情况。
